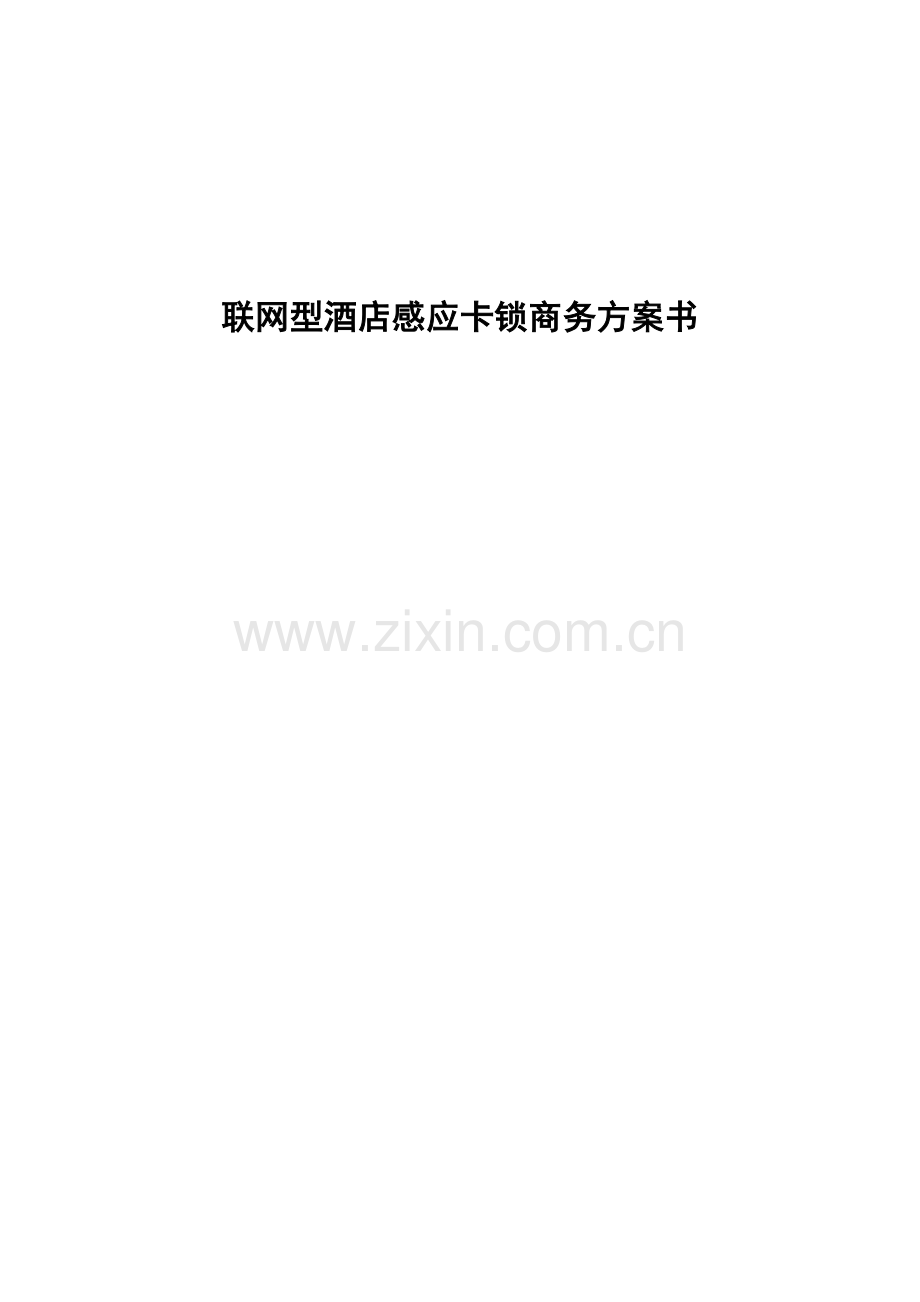

联网型酒店感应卡锁商务方案书

目录
一、 序言
二、 联网门锁系统功效描述
三、 联网门锁系统硬件结构
四、 联网门锁系统规格
五、 联网门锁PC机管理软件
六、 广州***酒店应用实施例

一、 序言
伴随智能电子产品广泛应用，部分新需求不停出现。尤其是电子门锁情况更是这么。在部分大工程和高级酒店，对于门锁系统，也出现了部分新要求。在这方面，新要求关键集中在要求实时掌握每个门锁情况。同时，能够经过系统计算机对每个门锁进行控制。一句话，就是要求将现在非实时系统升级为实时系统。换句话，要求现在电子门锁系统能实现门禁系统功效。这方面需求，也越来越强烈。北京奥运会接待宾馆电子门锁系统，全部要求实时系统。
本方案书提出联网型感应卡锁酒店系统，以计算机为控制中心。联网感应卡门锁系统逻辑结构采取主从分布式网络系统，控制上使用实时控制技术，完成对整个系统实时监控。以前台计算机为管理中心，以卡上唯一ID号作为身份识别，以专用读卡器具和计算机网络作为传输媒介，确保系统数据唯一性、可靠性、安全性和使用方便性，是现在最优选集成方案之一。
联网感应卡门锁系统由计算机系统（包含管理软件、发卡器、打印机等外围设备。以下简称计算机）、通讯控制器(以下称为控制器)、感应卡电子门锁组成。计算机、控制器、电子门锁组成两级主从分布式实时控制系统。
二、 联网门锁系统功效描述
本系统在计算机控制下，完成客房管理、钥匙卡发卡、退卡、数据库管理、门锁实时管理控制功效。现在对本系统工作步骤作一描述，经过对工作步骤描述，完成对本系统各个模块任务划分，并对各个模块功效进行完整描述。从而建立起本系统完整概念。
2.1 系统工作步骤
本系统工作时，包含酒店以下多个部门：前台、客房、保安、维修等，假如组成消费一卡通，还应括娱乐消费对应部门。
A、 来宾入住酒店、首先在前台进行登记、接待人员依据来宾要求和酒店实际情况，为来宾指定入住房间和入住时间。为来宾制作钥匙卡。
B、 来宾使用钥匙卡入住指定房间。在限定时间内，取得该房间使用权。限定时间到，来宾办理退房手续。来宾可提前退房。假如超出限定时间，来宾应到前台办理续住手续，重新取得该房使用权。来宾在入住期间假如发生钥匙卡丢失或损坏，经过确定，前台可为其补办钥匙卡，补卡后，原卡钥匙功效失效。
C、 本系统还可为酒店职员依据权限要求制作制作不一样权限钥匙卡。职员卡可依据权限在限定时间内开启指定区域房间。
D、 系统含有取消有效钥匙卡功效。
2.2 系统附加功效
本系统除了完成上述工作步骤所需之功效外，还应提供以下附加功效：
A、 操作员操作权限设置、限制功效。
B、 系统操作统计功效，统计全部操作，事件、数据等。
C、 系统统计查询功效。
D、 报表打印功效。
E、 门锁设置功效。
F、 门锁报警功效。

三、 联网门锁系统硬件结构
3.1 系统硬件结构级组成：
本系统有以下几部分组成：
1、 计算机
计算机是指由计算机、打印机、发卡器组成计算机管理系统。计算机对整个系统进行控制。完成门锁实时管理和控制、钥匙卡制作、数据库管理、报表生成、打印和特殊处理等功效。
计算机系统功效结构以下图所表示：

通讯接口

打印机
发卡器
计算机

2、 通讯控制器
通讯控制器在本系统中，是一个承上启下设备，完成系统扩容，提升系统反应速度。在一个主从式控制系统中，因为从机地址通常由一个字节（8位二进制数）来表示。所以，逻辑上从机最大数量限制为255，同时因为通讯芯片负载能力限制。从机数量也不可能很大。常见通常为32、64、128，因为这种原因，一个主从系统从机数量通常不会大于64。同时，在主从系统中，为了通讯简练，通讯通常采取主机查询方法进行。即主机根据某种规律，逐一对从机进行查询。但这种方法实时性较差。不能立即反应系统实时改变。这种容量对于一个电子门锁系统来讲就太小了。在系统从机数量较多时，巡检一次可能要花费较多时间。因为这个原因，从机数量不能太大，从机数量以小于32为好。但这么一个数量，对于一个电子门锁系统来讲是太小了，通常来讲，一个酒店，小部分要5-60套房间，大部分要几百间客房。对于这么一个系统。通常主从系统是无法实现。必需对其从逻辑上和物理上对其进行扩容。以满足门锁系统需要。
利用通讯控制器，可实现这一目标。一个控制器，在逻辑上只占用一个地址。对于计算机来讲，它相当一个从机。但对它下一级电子门锁，它又相当于一台主机。能够对电子门锁进行巡检控制。假如一台控制器也控制32个电子门锁，一台计算机控制32个控制器，那么，这个系统就能够控制1024把电子门锁。这个数量，对于通常系统而言，足够用。同时，控制器对其下面电子门锁进行巡检，在计算机巡检到控制器时，将巡检到电子门锁数据上传给计算机，这相当于计算机和控制器并行巡检，整个系统巡检速度大大提升。系统实时性也相对得以实现。
通讯控制器功效图以下
通讯控制器

存放器
数据
处理
单元
计算机通讯接口

电子门锁通讯接口

3、 电子门锁
作为系统最关键部分，其完成功效和通常常见电子门锁基础一致。同时，作为联网系统一部分，又含有通讯处理功效。
单元从控制器功效图以下：

电子门锁

门锁控制电路和门锁状态检测电路
通
讯
接
口

本系统组织结构以下图：
计算机

通讯控制器2
通讯控制器N
通讯控制器1

电子门锁
2
电子门锁
1
电子门锁
M2
电子门锁
MN
电子门锁
2
电子门锁1
电子门锁
M1
电子门锁
2
电子门锁
1

本系统结构说明
本系统由计算机系统、通讯控制器、电子门锁组成二级主从分布式实时控制系统。计算机作为本系统主机，完成对整个系统控制。中继器作为计算机从机，在计算机控制下，完成对电子门锁控制。
从结构图能够看出，本系统有两条通讯线路，计算机和通讯控制器之间通讯线称为总线A，通讯控制器和电子门锁之间通讯线称为总线B，总线A和总线B全部采取异步串行通讯方法，其优点是在满足通讯速度条件下，只需两条数据线，连线简单，布线方便，数据传送可靠。
本系统通讯方法采取主从通讯方法，全部指令全部由主机发出，从机仅仅对主机发出指令做出应答。所以，其通讯协议比较简单，程序代码较小，编程工作量相对较小。系统软件结构相对简单，由此，提升了系统可靠性。

四、联网门锁系统规格
4.1 系统IC卡
本系统使用含有算法加密功效MIFARE1卡（载波频率：13.56MHz，FAT9）或含有唤醒功效 E5557卡（载波频率：125KHz，波特率：RF/32）。
4.2一级系统节点（通讯控制器）：最多32个
通讯控制器地址设置范围：1-32
4.3二级系统节点（电子门锁）：最多32个
电子门锁地址设置范围：1-32
4.4一级系统总线
计算机系统和通讯控制器之间控制总线采取RS485总线。通讯波特率定为9600。
4.5二级系统总线
中继器和电子门锁之间控制总线采取RS485总线。通讯波特率定为2400。
4.6通讯控制器电源：直流12v。
4.7 门锁电源：直流12V和电池供电（4节AA电池）。
4.8 电子门锁最大许可有效钥匙数：16
4.9 电子门锁工作方法：联网/离线
五、 联网门锁PC机管理软件
1、控制等级
管理软件采取两级控制：管理员控制和操作员控制。管理员含有软件管理最高权限，以管理员身份进入系统时可进行全部管理操作。以操作员身份进入系统只能对系统一部分功效进行操作。
管理员使用授权卡进入系统，这是一个硬件权限装置，每个系统授权卡数量是有限。最多一到两张。以确保系统安全性。
操作员使用密码进入系统，操作员可任意多，操作员由管理员指定，操作员权限由管理员设定。操作员完成系统正常运行操作。
2、操作纪录
系统对管理员和操作员全部操作全部必需统计在案，以备查询。而且不得删除。但能够转储。
3、系统组成
计算机管理系统由计算机、发卡器、打印机、通讯卡组成。
4、系统功效
A、 初始化：软件安装完成后，对系统进行初始化。初始化内容包含：门锁时钟设置、开锁权限设置等。
B、 系统巡检：计算机经过对中继器进行巡检，查询电子门锁状态。从而实时掌握系统状态。假如发觉故障，以报警方法提醒操作人员立即处理。系统状态以图表方法显示在计算机屏幕上。
C、 系统控制：计算机在权限许可情况下，可完成对电子门锁控制，如：门锁信息重新设置、门锁时钟校准、开锁纪录读取、严禁某类钥匙卡开锁、严禁全部钥匙卡开锁、使某把门锁处于常开状态、使全部门锁处于常开状态等。
D、 系统管理：和非联网门锁管理系统功效一致。
5、 系统权限
系统权限分为两级：管理员级和操作员级。（管理员相当于电脑主管，操作员相当于前台接待员）。
管理员级可对全部软件功效进行操作。操作员级只可对软件部分功效进行操作。
管理员进入系统使用软件授权卡。操作员进入系统使用操作员号（或姓名）和密码。
管理员可增加或删除操作员。操作员可修改自己进入密码。
6、 系统授权卡
系统授权卡数据为系统信息和系统卡（钥匙卡和功效卡）唤醒密码。
系统软件安装好后第1次进入必需使用系统授权卡。计算机读入系统信息和系统卡唤醒密码。
系统授权卡也必需有密码，但系统授权卡密码和系统卡密码能够不一致。
六、 广州***酒店应用实施例
1.门锁管理系统方案
A． 工程要求：
* 可依据不一样持卡人对卡类别、权限等进行授权及发卡；在意外或特殊情况可对卡进行冻结、挂失、销卡、解挂、变更等操作；含有对卡资金帐户进行充值、冲正和清算等功效；并可定时更换密码，安全可靠。
* 可对办公室、会议室、商务中心、公寓等场所设置累计167把智能电子锁进行实时监控，紧急情况下可同时打开全部门锁
B． 配置方案
1． 工作采取具牌电脑1台。
2． 采取本企业RH酒店管理软件1套。
3． 发卡机2台，（1台备用）
4． 打印机1台
5． 门锁采取本企业RL528联网型感应卡锁167把。
6． 采取ATMEL E5557感应卡1000张。
7． 采取本企业RC9005通讯控制器8台（1台备用）。
8． 232/485转换器1个。
9． 过线器、接线器各167个。

C． 接线回路
232/485
转换器
打印机
工作站
控制软件

发卡器

住宅大堂
仓库2
仓库1
综办2
综办1
通讯控制器1
管理1-3楼
11把锁

办公2
办公1
会议1
会议2

3F会议
商务1

公寓27
公寓2
公寓1
通讯控制器2
管理4-6楼
27把锁

* * *

*
*
*

公寓24
公寓2
公寓1
通讯控制器6
管理16-18楼
27把锁

* * *

公寓2
公寓18
公寓1
通讯控制器7
管理19-21楼
32把锁

* * *

花园6
花园2
花园1

* * *

D． 接口说明
1． RS232/485转换器直接和电脑串口连接。
2． RS232/485转换器到通讯控制器1用RVVP2 0.75线相连。
3． 通讯控制器之间用RVVP2 0.75线相连；。
4． 通讯控制器和门锁接线器之间用RVVP4 0.75线相连。
5． 门锁接线器之间用RVVP4 0.75线相连。
6． 门锁接线器和门锁之间用RVVP4 0.5线相连。
E． 设备清单
设备名称 数量 单价 累计
1．品牌电脑 1台
2．RH酒店管理软件 1套
3．发卡机 2台（1台备用可选）
4．打印机 1台
5．RL528联网型感应卡锁 169把（2把备用可选）
6．ATMEL E5557感应卡 1000张
7．RL9003通讯控制器 8台（1台备用可选）
8．232/485转换器 2个（1个备用可选）
9．接线器 167个。
10．过线器 167个。
11．RVVP2 0.75 ****
12．RVVP4 0.75 ****
13．RVVP4 0.5 ****

TCL国际电工智能楼宇事业部
-09-07
