003排水沟及集水井砌筑技术交底.doc

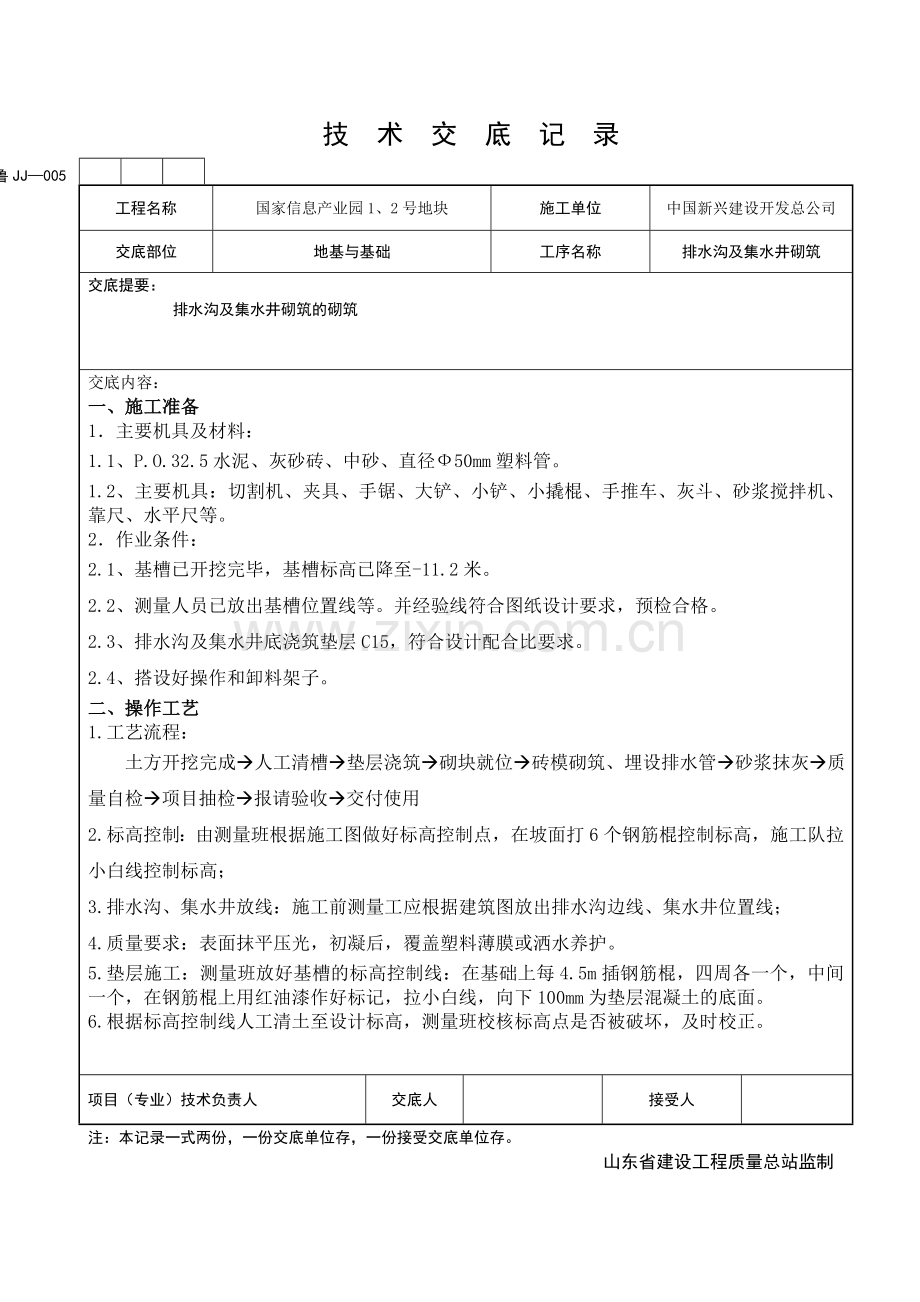

技 术 交 底 记 录 鲁JJ005工程名称国家信息产业园1、2号地块施工单位中国新兴建设开发总公司交底部位地基与基础工序名称排水沟及集水井砌筑交底提要： 排水沟及集水井砌筑的砌筑交底内容：一、施工准备1主要机具及材料：1.1、P.O.32.5水泥、灰砂砖、中砂、直径50mm塑料管。1.2、主要机具：切割机、夹具、手锯、大铲、小铲、小撬棍、手推车、灰斗、砂浆搅拌机、靠尺、水平尺等。2作业条件：2.1、基槽已开挖完毕，基槽标高已降至-11.2米。2.2、测量人员已放出基槽位置线等。并经验线符合图纸设计要求，预检合格。2.3、排水沟及集水井底浇筑垫层C15，符合设计配合比要求。2.4、搭设好操作和卸料架子。二、操作工艺1.工艺流程： 土方开挖完成人工清槽垫层浇筑砌块就位砖模砌筑、埋设排水管砂浆抹灰质量自检项目抽检报请验收交付使用2.标高控制：由测量班根据施工图做好标高控制点，在坡面打6个钢筋棍控制标高，施工队拉小白线控制标高；3.排水沟、集水井放线：施工前测量工应根据建筑图放出排水沟边线、集水井位置线；4.质量要求：表面抹平压光，初凝后，覆盖塑料薄膜或洒水养护。5.垫层施工：测量班放好基槽的标高控制线：在基础上每4.5m插钢筋棍，四周各一个，中间一个，在钢筋棍上用红油漆作好标记，拉小白线，向下100mm为垫层混凝土的底面。6.根据标高控制线人工清土至设计标高，测量班校核标高点是否被破坏，及时校正。项目（专业）技术负责人交底人接受人 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量总站监制技 术 交 底 记 录 鲁JJ005工程名称国家信息产业园1、2号地块施工单位中国新兴建设开发总公司交底部位地基与基础工序名称排水沟及集水井砌筑交底提要： 排水沟及集水井砌筑交底内容：7.基土表面应清理干净，特别是槽边掉下的虚土，风吹入的纸片、塑料袋等垃圾杂物。不能及时浇筑混凝土时，用彩条布覆盖，防止塌槽。8. 浇筑垫层：浇筑C15混凝土100mm厚。人工清槽结束立即浇筑垫层，沟槽基底暴露时间不可过长。按照配合比搅拌C15混凝土，浇筑完成后抹平。也可采用商品混凝土。9铺砂浆：将搅拌好的砂浆用手推车运至砌筑点，在灰砂砖就位前，用大铲、灰勺进行分块铺灰，每砌一块砖铺一次砂浆。 10砌体就位与校正：灰砂砖砌筑前一天应浇水润湿，冲去浮尘，清扫表面的杂物后方可吊运到位，每层开绐时应从排水沟转角处开始砌筑。砌筑时应吊砌一皮、校正一皮，皮皮拉线控制砌体标高和表面平整度。砌体安装时起吊砌块应避免偏心，使砌块底面能水平下落，就位时由人手扶控制，对准位置，缓缓下落，经小撬棍微撬，用托线板挂直，到校正为止。11砌块上下皮应错缝搭砌，搭砌长度一般为砌块的12，不得小于砌块长度的13，也不应小于120mm。 12抹灰：要求抹灰厚度不小于20mm，表面抹光处理，均匀平整。13严格按照设计尺寸清理集水坑底与坑四周，严格控制垫层标高。集水坑坑底、坑顶、斜坡边角均抹成半径50mm的圆弧角，并压光。14.每施工完一道工序必须经过项目质检验收合格后，方可进行下道工序。三、质量控制标准1.混凝土密实。2.无缝隙无夹渣层。项目（专业）技术负责人交底人接受人 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量总站监制技 术 交 底 记 录 鲁JJ005工程名称国家信息产业园1、2号地块施工单位中国新兴建设开发总公司交底部位地基与基础工序名称排水沟及集水井砌筑交底提要： 排水沟及集水井砌筑交底内容：3.表面平整光滑，无抹子印、脚印。4.水平及垂直误差不超过10mm。四、排水沟及集水井布置图排水沟沿场地四周布置，集水井适宜设置在拐角处，共4个，具体按现场条件而定。若现场积水较多，可增加集水井数量。排水沟做法详图项目（专业）技术负责人交底人接受人 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量总站监制技 术 交 底 记 录 鲁JJ005工程名称国家信息产业园1、2号地块施工单位中国新兴建设开发总公司交底部位地基与基础工序名称排水沟及集水井砌筑交底提要： 排水沟及集水井砌筑交底内容： 集水井做法详图项目（专业）技术负责人交底人接受人 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量总站监制技 术 交 底 记 录 鲁JJ005工程名称国家信息产业园1、2号地块施工单位中国新兴建设开发总公司交底部位地基与基础工序名称排水沟及集水井砌筑交底提要： 排水沟及集水井砌筑 项目（专业）技术负责人交底人接受人 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量总站监制技 术 交 底 记 录 鲁JJ005工程名称国家信息产业园1、2号地块施工单位中国新兴建设开发总公司交底部位工序名称交底提要： 项目（专业）技术负责人交底人接受人 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量总站监制技 术 交 底 记 录 鲁JJ005工程名称国家信息产业园1、2号地块施工单位中国新兴建设开发总公司交底部位工序名称交底提要： 项目（专业）技术负责人交底人接受人 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量总站监制
