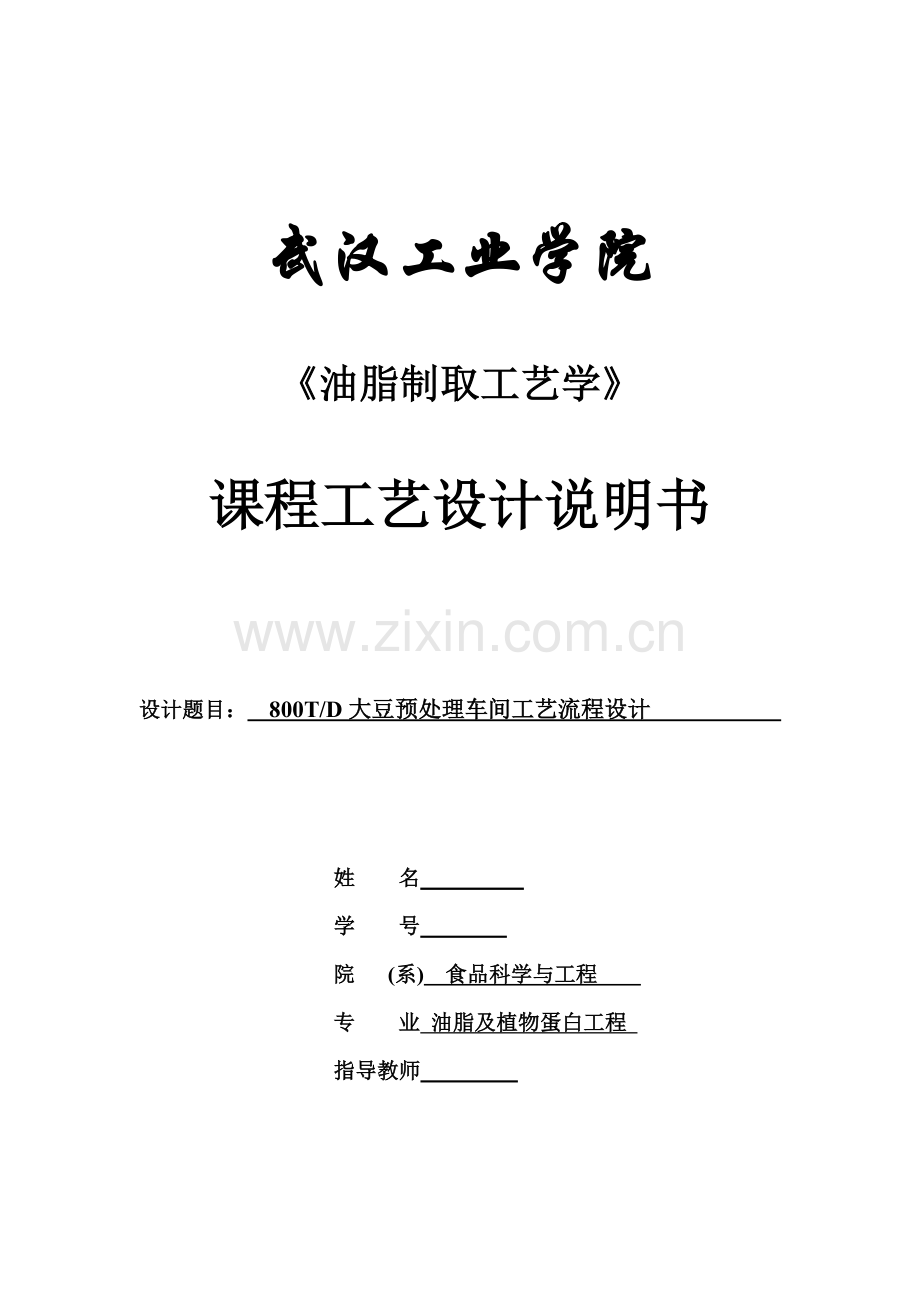

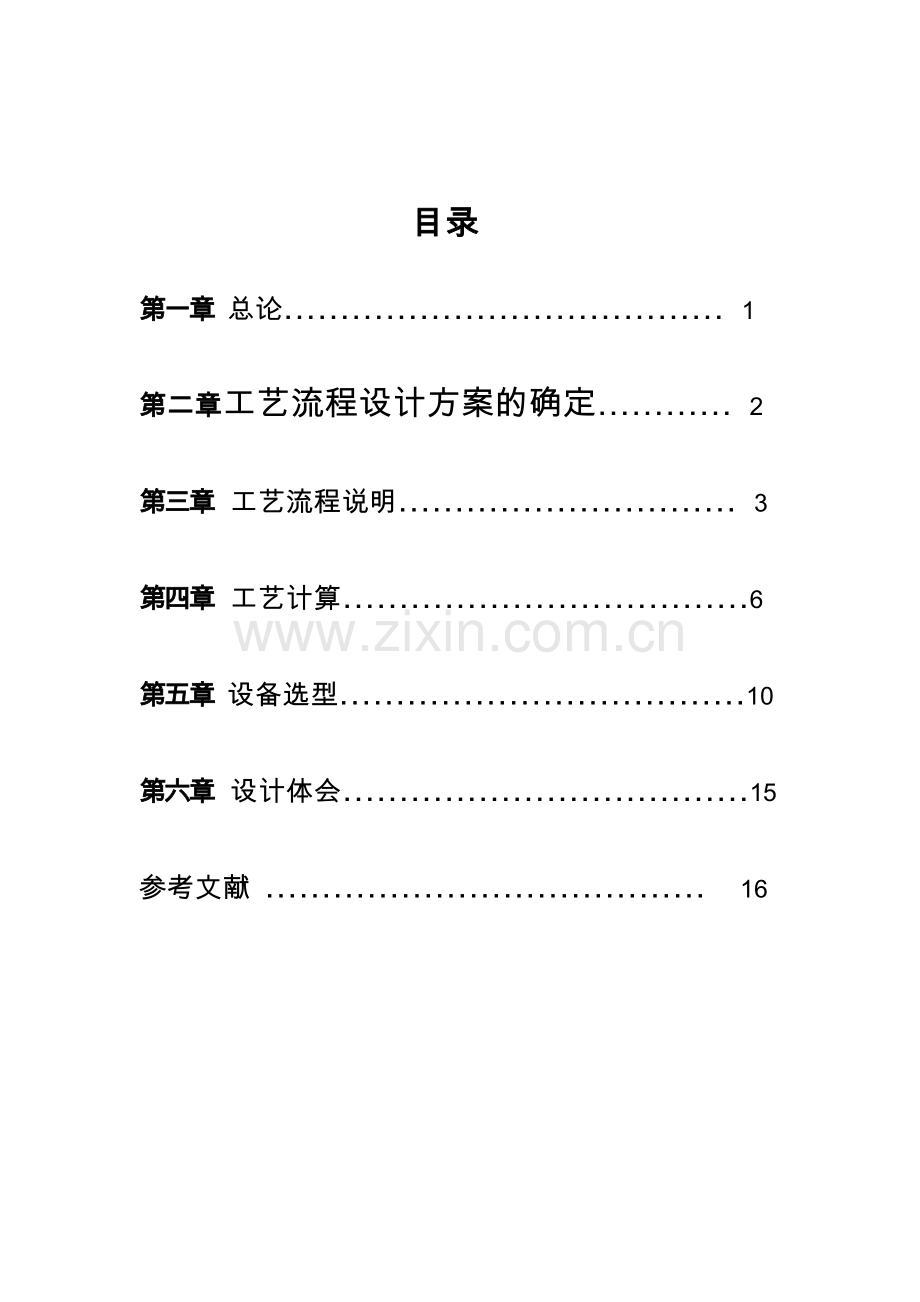

1、武汉工业学院油脂制取工艺学课程工艺设计说明书设计题目: 800T/D大豆预处理车间工艺流程设计 姓 名 学 号 院 (系) 食品科学与工程 专 业 油脂及植物蛋白工程 指导教师 目录第一章 总论 1第二章工艺流程设计方案的确定 2第三章 工艺流程说明 3第四章 工艺计算6第五章 设备选型10第六章 设计体会15参考文献 16第一章 总论中国是世界主要油料生产国之一,特别是改革开放以来,油料生产发展很快。1990年,油料产量2601万吨,加上1440万吨大豆和600万吨棉籽,用于油脂生产的油料约为4200万吨以上。我国大豆年产量约为1450万吨,居世界第四位。在人类食物诸成分中,油脂作为生命能源
2、的价值最高。其发热量为37.7Kj/g,高出蛋白质和碳水化合物一倍左右。植物油料的加工与开发一般包括植物油制取、油脂加工以及油副产品综合利用等方面。从原始的人力榨油到水压、螺旋机榨油,直到近代浸出法制油技术的普及。植物油料中含有丰富的蛋白质,因此,油料既是重要的油脂资源,又是重要的蛋白资源。豆类油料蛋白占世界总蛋白资源的13%。提取油脂后的油料饼粕主要用做饲料。例如,大豆粕的80%用做饲料,它是动物全价配合饲料中蛋白质的主要原料。大豆为豆科一年生草本植物,原产于我国,如今世界各地均有种植,其产量约占世界油料总产量的50。作为典型的双子叶无胚乳种子,大豆是属于一种优质高蛋白油料,含油仅15.5-
3、22.7%,而含蛋白质3045%,切种皮7%10%,胚芽与胚轴252.5%。成熟的大豆种子,只有种皮和胚两部分。种皮位于种子的表面,对种子具有保护作用。大多数品种的种皮表面光滑,有的还有蜡粉或泥膜。种皮可呈黄,青,褐,黑等不同颜色,其上还附有种孔,和点等结构。种皮为黄色的黄豆是大豆中最常见和产量最高的一种。黄豆也是生产豆制品和食用油的重要原料,而其它大豆主要供食用或饲料。 大豆已成为世界上最重要的植物油料。我国的大豆种植遍布全国,以东北各省及黄淮平原各省较为集中。东北三省的大豆种植面积约占全国大豆总面积的40,黄淮流域约占38,长江流域及南方地区占17,其余占5。近年来,中国大豆播种面积和单产
4、都有所提高,但与美国大豆产业相比,我国在生规模、单产水平、社会化服务水平、产业化水平等方面都处于劣势。作为油料作物,大豆是世界上最主要的植物油和蛋白饼粕的提供者。每1吨大豆可以制出大约0.2吨的豆油和0.8吨的豆粕。用大豆制取的豆油,油质好,营养价值高,是一种主要食用植物油。作为大豆榨油的副产品,豆粕主要用于补充喂养家禽、猪、牛等的蛋白质,少部分用于酿造及医药工业。油料的预处理即在油料取油之前对没油料进行清理、剥壳、脱皮、破碎、软化、轧坯、膨化、温热处理、干燥等一系列的处理。其目的是除去杂质将其制成具有一定结构性能的物料。以符合不同取油工艺的要求。根据油料品种和油脂制取工艺的不同,所先用的预处
5、理工艺和方法也有差异。油料预处理在整个大豆油脂生产工艺中具有十分重要的地位。在油脂加工过程中, 能耗与生产成本、产品和副产品的质量与得率等, 都与油料的预处理有直接的关系。油料预处理的好坏, 不仅直接影响浸出过程中的渗透性、浸出后豆粕中残油含量等各项指标, 而且也会影响油料中的各种成分、毛油的品质、毛油的精炼效能、最终产品的质量以及生产过程中的能耗等, 因此, 促进油料预处理车间的技术进步是一项十分重要的任务。目前国内外大豆油脂制取工艺的研究和发展更重视为提高生产效果而改进大豆预处理工艺。因此,了解并充分重视大豆预处理对大豆油脂生产工艺效果的影响,选用合理的大豆预处理工艺和操作条件,是提高大豆
6、油脂生产工艺效果的重要内容。第二章 工艺流程设计方案的确定2.1设计要求:800T/D大豆预处理车间工艺流程设计2.2菜籽原料:含油率:18%含杂率:清理前:6%,清理后:0.50%清理损耗:0.50%水分:10%12%含皮率:8%2.3工艺指标:清洗后净籽含杂:0.5%脱皮后皮中含仁:0.5%仁中含皮: 5%清理损耗0.50%大豆干燥后水分8%10%2.4工艺流程:油料(大豆)筛选磁选去石破碎软化轧坯 干燥至浸出车间2.5 生产工艺方法选定的依据及特点工艺流程选择取决的因素很多,其中最重要的有以下几个方面:1.加工原料的性质:是什么油料,油料的成分与结构。2.对产品的产量:质量和品种所提出的
7、要求,如成品油的要求,粕利用的要求,副产品综合利用的要求。3.工人的生产能力:一般要日加工量,副产品要日或年产量。4.辅助材料:蒸汽,水,电力消耗量。5.地方条件:工艺基础,原料产量,来源,产品供销目前,我国油脂工业年加工能力大于油料年总产量,油脂产品市场竞争激烈,这就要求油脂加工厂在技术革新,节能降耗,提高产品质量,降低生产成本上下功夫,以提高产品的市场竞争能力。在大豆油脂生产中,生产过程的能量消耗及生产成本、产品和副产品的质量及得率等,都与大豆预处理工序的工艺效果有着密切关系。因此,了解并充分重视大豆预处理对大豆油脂生产工艺效果的影响,选用合理的大豆预处理工艺和操作条件,是提高大豆油脂生产
8、工艺效果的重要内容。因此,综合多方面的因素,选用传统的大豆预处理方法。2.6生产工艺方法特点1.传统大豆预处理工艺方法简单;2.传统大豆预处理工艺方法适用范围广第三章 工艺流程说明油料的清理就是清除油料中夹带的泥沙、金属、茎叶等杂质,分离出混在油料中的杂籽、瘪籽。油料在收获、干燥、运输和贮藏的过程中难免混进一些像石子、泥沙、茎叶、麻绳之类的杂质。虽经过初选,在运输至油厂时,仍会夹带部分杂质,其含一般在左右,这些杂质对制油极为不利,必须时行清理。油料中所含的杂质分为有机杂质、无机杂质及含油杂质三类。大多杂质本身不含油,在制油过程中不仅不出油,反而会吸附一定量的油在饼粕中,含有的泥土、植物茎叶、皮
9、壳等杂质会使油脂色泽加深、产生异味等不良现象;含有的石子、铁质等硬物会磨损设备。因此,在油脂制取之前对油料进行有效的清理和除杂,可减少油脂损失,提高出油率,延长设备使用寿命等。清理主要包括风选、筛选、磁选及并肩泥的清选。一、筛选依据:筛选是利用油料和杂质在颗粒大小上的差别,借助含杂油料和筛面的相对运动,通过筛孔将大于或小于油料的杂质清除掉。无论选用哪种筛选设备清理油料中杂质时,都必须选择筛孔大小适当的筛面,才能将杂质从油料中清理出去。若清理大于油料的杂质,则采用稍大于油料颗料的筛孔,而杂质从筛面上排出;若清除小于油料的杂质,则采用稍小于油粒颗粒的筛孔,油料留在筛面上,杂质穿过过筛孔而被排出。因
10、此,在介绍各种筛选设备之前,需先对筛面进行必要的分析。特点:通过筛子的相对运动以及筛面的不同选择可除去油料中的大型杂质和小型杂质,筛选是一种传统的清理工艺,此方法简单易行,可实现较好的分离效果。二、 磁选磁选设备是专门用来清除油料中滋性金属杂质的清选设备。依据:油料在收获、清选及输送过程中难免混入一些铁钉、螺帽、螺栓等磁性金属杂质。虽然这些杂质在油料中含量很少,可是它们的危害很大,容易造成机械设备的损坏,严重的会导致设备事故和安全事故, 对此必须引起重视。清除磁性金属杂质的方法,是利用它们的特有的能被磁铁吸引的物理性质,将永久磁铁或电磁铁装置在油料进入运转速度较快的剥壳机、破碎机和轧胚机之前的
11、流程中,油料中将磁性杂质除去。特点:能耗低、水耗低、环境污染小。设备价格低,操作方法简单,除杂效果好。三、并肩泥的清选“并肩泥” 是指形状大小和油料相近或相等,而且其比重和油料相差也不很显著的泥沙石粒。依据:特别是在油菜籽中“并肩泥”的含量较多, 用筛选和风选设备均不能有效地将其清除。因此必须采用一种特殊的方法,即利用并肩泥和油料的机械性能的不同,并肩泥结构松散而油料富有韧性的特点,先将含并肩泥的油料在碾磨或打击作用下将并肩泥粉碎,然后将泥灰通过筛选除去,磨泥和打泥所用的设备,在油厂使用的有铁辊筒碾米机、立式圆打筛、立式花铁筛打麦机、胶辊砻谷机、圆盘剥壳机等设备。特点:可除去难以除去的杂质,经
12、过摔打碾磨,并肩泥可很容易的除去,选用风机除尘,合理利用设备。四、破碎去皮在油料轧胚之前,必须对大颗粒的油料进行破碎。其目的是通过破碎使油料具有一定的颗粒具有一定的粒度以符合轧胚条件;油料破碎后的表面积增大,利于软化时温度和水分的传递,软化效果提高;对于颗粒较大的压榨饼块,也必须将其破碎成为较小的饼块,才能更有利于浸出取油。五、软化软化是通过对油料水分和温度的调节,改善油料的弹塑性;使之具备轧胚的最佳条件。软化的目的是通过对油料温度和水分的调节,使油料具有适宜的弹塑性,减少轧胚时的粉末度和黏辊现象,保证胚片的质量。软化还可以减轻轧胚时油料对轧辊的磨损和机器的振动,以利于轧胚操作的正常进行。六、
13、轧坯轧胚是料胚制备的首要操作工序,经过破碎 、软化后的油料,即可用轧胚设备对其进行碾轧,使之成为具有一定厚度的胚片,通常称为料胚或生胚。轧胚的目的在于破坏油料的细胞组织,增加油料的表面积,缩短油脂流出的路程,有利于油脂的提取,也有利于提高蒸炒效果。因此就选择了处理量较大的液压型单对辊轧胚机。它主要由电磁振动喂料机构、液压紧辊系统、液压控制刮料机构、油泵、轧辊和机架等部件组成。七、干燥生胚干燥的目的是为了满足溶剂浸出时取油时对入浸料胚水分的要求。在油脂生产中主要是对大豆生胚的干燥。通常大豆轧胚的适宜水分为11%13%,而大豆生胚的适宜入浸水分为8%10%,为了使大豆生胚的水分满足浸出工艺的要求,
14、多数情况下都要对大豆进行生胚干燥。对生胚干燥的要求是干燥效率高,干燥过程不能对生胚产生粉碎作用,切干燥后升陪的温度和水分都要符合浸出取油的要求。第四章工艺计算一、物料衡算输入某一设备的原料重量必 = 生产后所得产品重量加上生产过程中的物料损失重量。1已知条件(1)原料大豆原料大豆处理量:800T/D,其成分:含 油 率: 18%含 皮 率: 8%原料含杂率: 6%水 分: 10%12大豆种皮水分:12.5%(2)工艺指标清选后含杂率0.5%脱皮分离后皮中含仁0.5%;仁中含皮5%清理损耗0.50%大豆干燥后水分8%10%(3)为简化计算,假设杂质中不含油、水。2物料衡算示意图图中:N1原料大豆
15、量N2经过清理后的物料量N3经过破碎脱皮后的物料量N4经过软化后的物料量N5轧坯后物料量N6生坯干燥后的量E1清理去除杂质量和清理损耗量E2脱皮量E3干燥脱水量3组分物料衡算(1) 仁、皮、杂原料含皮 8008%=64T/D原料含杂 8006%=48T/D净 仁 重 800-64-48=688T/D(2) 油分原料含油 80018%=144T/D皮中含油 640.6%=0.384T/D仁中含油 144-0.384=143.616 T/D仁中含油率 143.616/688=20.9% (3) 水分原料含水=80011%=88T/D (原料水分按11%和计)皮中含水=6412.5%=8T/D仁中含
16、水=88-8=80T/D仁中含水率=80/688=11.6%表1 N=800T/D原料大豆项目含 量(重量%)重量(t/d)项目含 量(重量%)重量(t/d)杂质 6 48杂质 6 48净仁 86 688油 18 144皮 8 64水 11 88惰性固体 65 520合计 100 800合计 100 8004各工序物料计算(1)清理已知:原料含杂率: 6% ,清选后含杂率0.5%,清理损耗0.5%所以:清理除杂率原料含杂率清选后含杂率6%0.5%5.5% 清理去除杂质量和清理损耗量:E1 清理去除杂质量+清理损耗量8005.5%+800(1-5.5%)0.5%44+3.7847.78 T/D经
17、过清理后的物料量:N2N1E180047.78=752.22T/D(2)破碎脱皮已知:脱皮分离后皮中含仁0.5%;仁中含皮5%E2脱皮量,N3经过破碎脱皮后的物料量 根据物料衡算可列出下面的方程: E2=N2-N3=752.22-N3 E2*0.5%+N3*95%=总仁重=688解得: 脱皮后的物料重量N3=724.06T/D 分离出物料总重E2=28.16T/D(皮,少量仁)E2中仁重分离出物料总重皮中含仁率28.160.5%0.14T/DE2中皮重分离出物料总重 E2中仁重28.160.1428.02T/DE2中水重E2中仁重仁中含水率+E2中皮重皮中含水率0.1411.6%+28.021
18、2.5%3.52T/DE2中油重E2中仁重仁中含油率+E2中皮重皮中含油率0.1420.9%+28.020.6%0.20T/DE2中油重%E2中油重/分离出物料总重E20.20/28.16=0.70%E2中水重%E2中水重/分离出物料总重E23.52/28.1612.5%N3中仁重脱皮后的物料重量(1仁中含皮率)724.06(15%)687.857T/DN3中皮重脱皮后的物料重量仁中含皮率724.065%36.20T/DN3中油重N3中仁重仁中含油率+ N3中皮重皮中含油率687.85720.9%+36.200.6%143.98T/DN3中水重N3中仁重仁中含水率+N3中皮重皮中含水率687.
19、85711.6%+36.2012.5%84.32T/DN3中水重%N3中水重/脱皮后的物料重量N384.32/724.0611.65%表一 皮、仁平衡表成份输入输出项目重量T/D项目重量T/D皮原料中皮合计6464E2 中皮N3 中皮合计28.0236.264.22仁原料中仁合计688688E2 中仁N3 中仁合计0.14687.857687.997表二 大豆工艺物料平衡表工序输入输出清理大豆N1=800t/d杂质E1=47.78t/dN2=169.3t/d破碎脱皮大豆N2=752.22t/d豆皮E2=28.02t/dN3=724.06t/d软化N3=724.06t/dN4=724.06t/d
20、轧胚N4=724.06t/dN5=724.06t/d(3)软化、轧坯均不发生物料量的变化N4N5 N3724.06T/D(4)干燥豆坯经干燥使水分到8%10%,才适宜入浸计算中取9%根据物料衡算可列出下面的方程:E3=N5-N6=724.04-N6 (1)E3+N69%=N511.65%=724.0411.65% (2)联立方程组解得:干燥后物料重:N6 702.992T/D干燥脱去水分量:E321.09T/DN6中水重%9%N6中油重N3中油重143.98T/DN6中水重干燥后的物料重量N3中水重%702.9929%63.27T/D 表三 总物料平衡表类别输入输出物料名称重量%重量T/D物料
21、名称重量%重量T/D水原料大豆1188E212.53.52干燥E321.09N6963.27合计220合计87.88油原料大豆18144N6中油重20.5143.98合计144合计143.98总物料原料大豆800清理去杂E147.78破碎脱皮E228.20干燥脱水E221.09坯N6702.992合计800合计800二、热量衡算热量恒算是在油脂工厂中经常碰到的导热量恒算,热量恒算的结果可以确定输入式输出的热量,从而求出加热剂或者冷却剂的消耗量,求出准备传热面积的大小,能量恒算标准往往又为一些设备设计提供计算依据。油脂工厂中热量恒算一般用一下式子表示:Q1+Q2=Q3+Q4+Qn第五章 设备选型
22、一、清理设备 根据产量为 800T/D即800/24=33.3T/H选用以下设备。1 筛选设备查取资料,可用TQLM902型平面回转筛(4台),其相关参数如下项目生产能力 t/h配备动力 kw机重外型尺寸 mmTQLM90215-181.51000Kg194023101366处理量取17t/h,则所需用的台数为:n=800/(1724)= 1.96 取n=22磁选设备磁选器:选用TCXY40型永磁滚筒性能参数:处理量外形尺寸机重滚筒(长度直径)磁钢尺寸(长宽高)20t/h955620680mm220kg400300mm786618所需要的台数为:n=800/(2024)=1.67 取n=23
23、并肩泥清选设备去并肩泥设备:选用MLGT51胶辊砻谷机去并肩泥设备技术参数:外形尺寸处理量动力机重134414002252mm4-5 t/h11kw1400kg所需要的台数:n=800/(524)=6.67 取n=74.破碎设备 本机器适用于对大豆进行温脱皮及破碎作用,准确达到脱皮效果及破碎粒度。对相应颗粒状油籽物料进行破碎,准确完成压胚前油籽粒度要求,机器产量极大程度满足不同规模用户的需要。(佛罗斯机械设备技术有限公司)主要优点: A、采取自动喂料控制装置,保证机器安全运行。 B、双桨式均料、喂料,保证机器均匀产量。 C、强力定向磁铁,保护破碎辊。 D、破碎辊间隙快速调整装置 E、机器设有传
24、动胶带自动涨紧装置 F、集中供应润滑脂,快捷保养机器。 G、复合剪切破碎油籽物料,达到最佳轧胚粒度。 H、同步齿形胶带传动,准确传递机器转数。 I、 单台马达传动机器,更便于操作。规格外形尺寸(mm)破碎粒度(ball)电机功率(KW)生产能力(T/D)FRCM12in/72in2960238518451/4-1/8751000选用1台FRCM12in/72in作为破碎设备。5.软化设备YRHG新型卧式软化锅 设备简介及性能:YRHG型卧式软化锅适用于50-1000吨/日榨油厂、浸出油厂、主要用于原料的软化(兼烘干)提高原料的塑性,使轧胚机轧出的胚薄而不碎,达到后面工序要求,从面提高压胚、蒸炒
25、、压榨、浸出效果。YRHG型卧式软化锅的问世,填补了国内空白,它克服了其它软化设备的不足。 主要特点:高节能低消耗:与立式软化锅相比,电耗是立式1/4-2/3。与目前卧式软化锅相比节气10-15,长度短20-30,一年节省大量的润滑油及维护保养费。 软件效果好:采用卧式滚筒结构,可根据物料入机不同,工艺参数不同,有效、方便地进行调节。 传动方式独特:动力传输采用独特的软传动或齿轮转动,设备磨损小,噪音低。 冰凝水排除完全:独特的冷凝水排除装置,使设备在使用过程中,能有效彻底的排除冷凝水,大幅度地提高了蒸汽的加热效率。(郑州鼎盛工程技术有限公司)选用1台YRHG新型卧式软化锅6.轧坯设备 本机适
26、用于对软化破碎后大豆、棉籽、油菜籽、花生、蓖麻等油籽及种子物料进行压胚,可根据不同油料所需胚片厚度,进行快速准确调整,极大程度满足浸出工艺需要。机器采用自动化操作设计,可准确控制加工产量,满足不同程度大规模及超大规模油脂加工企业所需要。(佛罗斯机械设备技术有限公司)主要优点: A、料位控制自动工作 B、双桨式松料喂料C、强力磁铁保护压片辊 D、紧急开关安全控制 E、动作缓冲保护压片辊 F、集中供应润滑脂 G、内部通风除尘 H、集液压、电器、电子监视总控枢纽规格型号:规 格FRFM32in/84in外形尺寸 (mm)469038602150轧辊压力(T)35胚片厚度(mm)0.25 - 0.35
27、电机功率(KW) 160生产能力(T/D)500选用2台YRHG新型卧式软化锅7.干燥设备燥塔,喷雾干燥塔-采用不锈钢制造,表面平整光洁,通过压力使物料雾化,以达到物料快速干燥的目的8.输送设备8.1水平刮板输送机选用GSS32型输送机性能参数:处理量60-100t/h输送线速度槽体宽60-100t/h4.5-58m0.3-0.63m/s(0.5m/s)320mm取处理量为60 t/h,则所需要的台数为:n=800/(6024)=0.56 取n=18.2斗式提升机:选用DTG60/25-型斗式提升机性能参数:型号产量(m/h)功率(Kw)备注DTG60/25-1205.5-15液力偶合启动,滚
28、柱式止逆器,快速高效,国际先进水平所需的台数为:18.3埋刮板输送机埋刮板输送机主要由封闭的矩形断面机槽,刮板链条、进料口、卸料口、驱动装置和张紧装置等部件组成,主要用于粮仓、饲料、油脂工业的散装物料的水平、倾斜或垂直输送。TGSS型埋刮板输送机主要技术参数项目型号TGSS16TGSS28TGSS36TGSS62TGSS85TGSS120理量(t/h)1628366285120TGSS85型埋刮板输送机的理论产量=3624=864吨/天根据工艺要求有两处用到了此设备,应选用TGSS85型埋刮板输送机2台9. 风力风选器规格型号处理量(T/D)蛟龙直 径(mm)进风口(mm)出风口(mm)配备动
29、力(kw)配备风机型号风机功率(kw)外型尺寸(mm)FXC-40400-500直径400直径400直径7005.54-72-NO.4.5A7.54600*1350*4010设备清单: 设备型号产量外型尺寸(mm)台数水平刮板输送机GSS3260-100t/h1平面回转筛筛TQLM90215-18(t/h)1940231013662去石机MLGT514-5 t/h134414002252mm7磁选器TCXY4020(t/h)955620680mm2提升机DTG60/25-120(m3/h)1干燥塔喷雾干燥塔1破碎机FRCM12in/72in1000(T/D)2960238518451风力风选器
30、FXC-40400-500(T/D)4600*1350*40102软化锅YRHG50-1000t/d1轧胚机FRFM32in/84in500(T/D)4690386021502埋刮板输送机TGSS85864 (t/d)2 第六章 设计体会通过本次的大豆预处理车间工艺流程设计,培养了我们综合运用所学基础理论和专业知识的能力、分析和解决油脂工厂工艺设计中一般工程技术问题的能力;提高了我们的绘图能力和计算机运用能力;增加和拓展了我们的专业技能;通过课程设计,深化了我们对设计思想、设计方法、设计规范的理解,培养了我们良好的学习方法,为毕业设计打下了良好的基础。我每次都会挺享受做小结时候的感觉,或许是可
31、以梳理一下多天做设计的思路,或许是终于做完了设计,亦或是因为看到自己的劳动成果而感到兴奋,毕竟是自己奋斗了多天的结果。其实仔细分析后,这个课程设计并不难,但是我还是碰到了不少的问题,设计内容主要包括收集查阅设计资料、物料衡算及热量衡算、设备造型、绘制工艺流程图。在这次的设计中,在收获知识的同时,还收获了阅历,在此过程中,通过查找大量资料,请教老师,同学之间讨论,以及不懈的努力,终于把设备选型做好了。这样不仅培养了独立思考、解决问题的能力,在各种其它能力上也都有了提高。尤其是在资料利用方面有了很大提高,许多工艺参数都是要通过查阅资料得到的。对于CAD制图,可能是以前做过很多类似的课程设计,所以这
32、个问题并不是很大,就是中途的时候,不知怎么进入一个参照编辑状态,后来一直都删除不了在参照编辑状态时所画的块和线段,因为在该状态时进行不了建块和复制等很多功能,所以无疑给我的工作带来了很大的阻碍,期间我也问了一些同学,但是由于都没有碰到过这种情况,所以问题一直没有解决,面对着已经快画完的流程图,我告诉自己要冷静下来,自己不会重新画的,既然知道了问题出在哪里,就一定会解决的,终于,我找到了解决的方面,问题迎刃而解,我感受很开心,不仅仅是因为找到了解决方法,更是因为我能在很慌张的情况下,及时调整自己的情绪,冷静的对待问题,总之,我突然间意识到了很多问题。 经过这次设计的洗礼,我更深刻的意识到了仔细、
33、耐心的重要性,最后我想说的是,虽然我没有很强的工程思维,但是我还是以最积极、最努力的态度完成了这次课程设计。参考文献:1.刘玉兰,油脂制取与加工工艺学,北京:科学出版社,20032.倪培德,油脂加工技术,北京:化学工业出版社,2002.123.何东平,油脂工厂设计手册,湖北科学技术出版社,1990.44.郑州粮食学院,油脂工厂工艺设计,1988.95.刘启觉,通风除尘与气力输送,武汉工业学院,1999.116.吴志泉,化工工艺计算 ,华东化工院出版社,1992年10月7.张承翼,李春英 ,化工工程制图,化学工业出版社,1994年5月8.华东化工院机械制图教研组 ,化工制图,人民教育出版社,1980年3月9.姚玉英等,化工原理(上),天津科学技术出版社,1992年11月10.姚玉英等 ,化工原理(下),天津科学技术出版社,1992年11月
