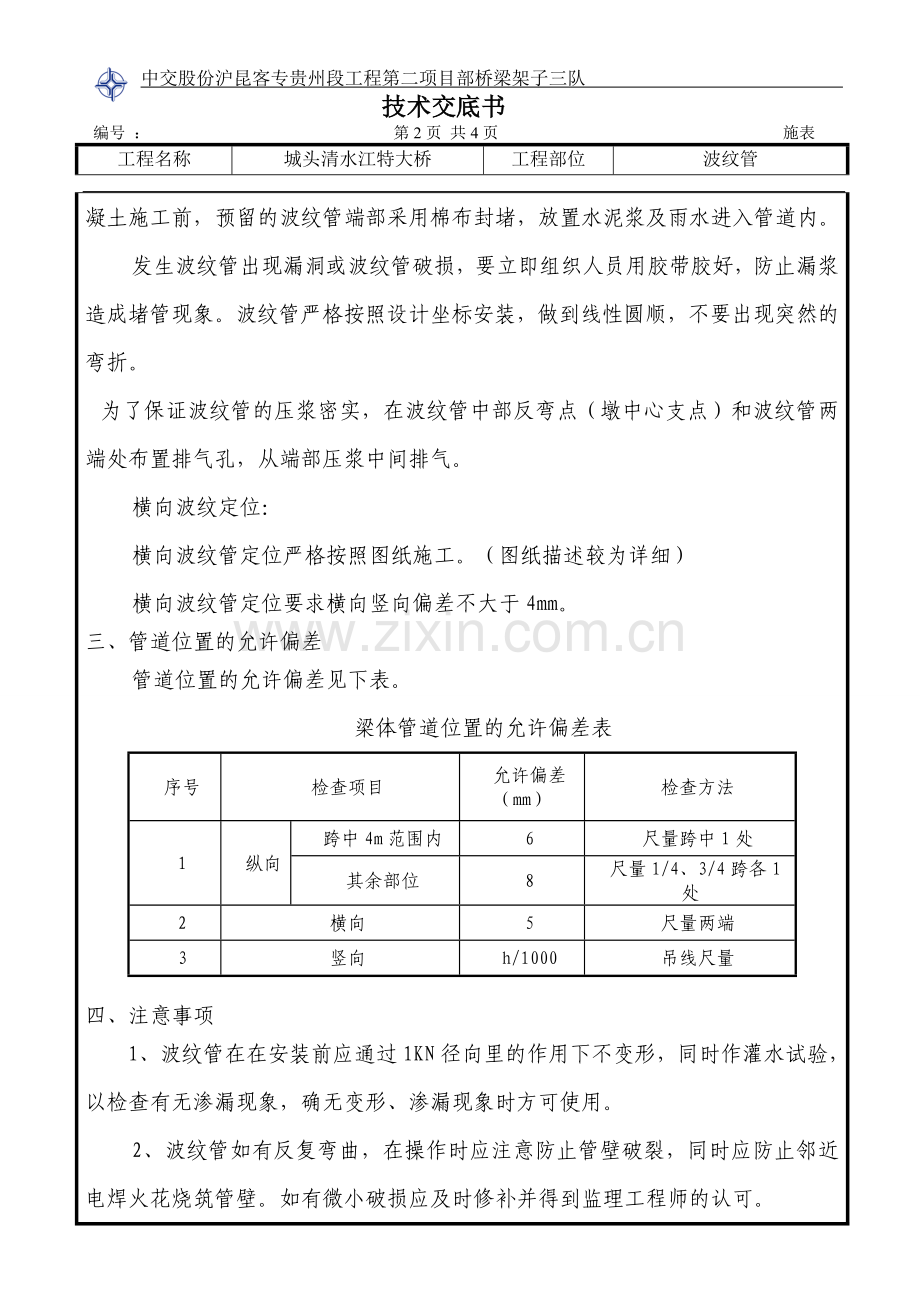

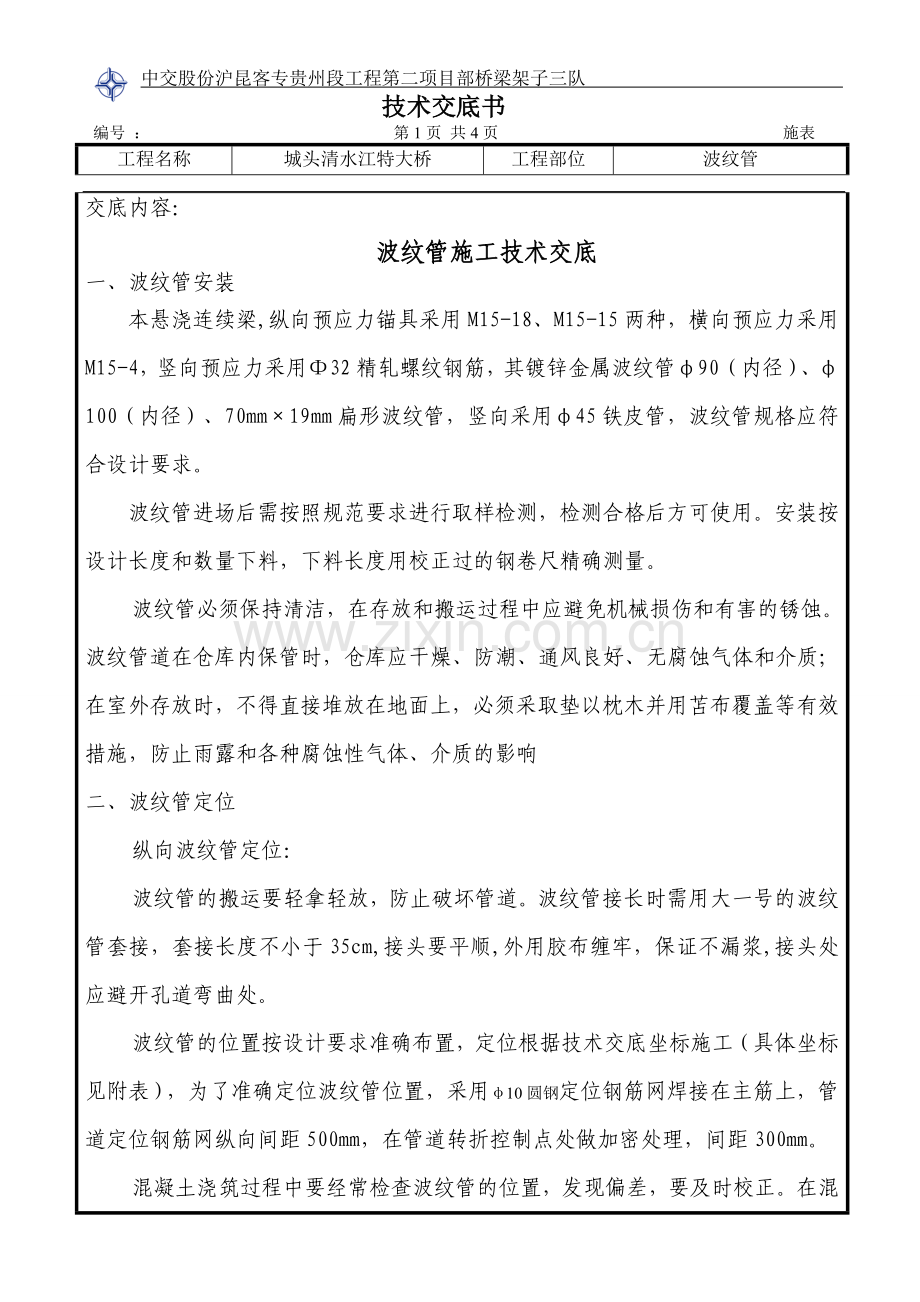

中交股份沪昆客专贵州段工程第二项目部桥梁架子三队 技术交底书 编号 ： 第4页 共4页 施表 工程名称城头清水江特大桥工程部位波纹管交底内容： 波纹管施工技术交底一、波纹管安装本悬浇连续梁,纵向预应力锚具采用M15-18、M15-15两种，横向预应力采用M15-4，竖向预应力采用32精轧螺纹钢筋，其镀锌金属波纹管90（内径）、100（内径）、70mm19mm扁形波纹管，竖向采用45铁皮管，波纹管规格应符合设计要求。波纹管进场后需按照规范要求进行取样检测，检测合格后方可使用。安装按设计长度和数量下料，下料长度用校正过的钢卷尺精确测量。波纹管必须保持清洁，在存放和搬运过程中应避免机械损伤和有害的锈蚀。波纹管道在仓库内保管时，仓库应干燥、防潮、通风良好、无腐蚀气体和介质；在室外存放时，不得直接堆放在地面上，必须采取垫以枕木并用苫布覆盖等有效措施，防止雨露和各种腐蚀性气体、介质的影响二、波纹管定位纵向波纹管定位：波纹管的搬运要轻拿轻放，防止破坏管道。波纹管接长时需用大一号的波纹管套接，套接长度不小于35cm,接头要平顺,外用胶布缠牢，保证不漏浆,接头处应避开孔道弯曲处。波纹管的位置按设计要求准确布置，定位根据技术交底坐标施工（具体坐标见附表），为了准确定位波纹管位置，采用10圆钢定位钢筋网焊接在主筋上，管道定位钢筋网纵向间距500mm，在管道转折控制点处做加密处理，间距300mm。混凝土浇筑过程中要经常检查波纹管的位置，发现偏差，要及时校正。在混凝土施工前，预留的波纹管端部采用棉布封堵，放置水泥浆及雨水进入管道内。发生波纹管出现漏洞或波纹管破损，要立即组织人员用胶带胶好，防止漏浆造成堵管现象。波纹管严格按照设计坐标安装，做到线性圆顺，不要出现突然的弯折。为了保证波纹管的压浆密实，在波纹管中部反弯点（墩中心支点）和波纹管两端处布置排气孔，从端部压浆中间排气。横向波纹定位：横向波纹管定位严格按照图纸施工。（图纸描述较为详细）横向波纹管定位要求横向竖向偏差不大于4mm。三、管道位置的允许偏差管道位置的允许偏差见下表。梁体管道位置的允许偏差表序号检查项目允许偏差（mm）检查方法1纵向跨中4m范围内6尺量跨中1处其余部位8尺量1/4、3/4跨各1处2横向5尺量两端3竖向h/1000吊线尺量四、注意事项1、波纹管在在安装前应通过1KN径向里的作用下不变形，同时作灌水试验，以检查有无渗漏现象，确无变形、渗漏现象时方可使用。2、波纹管如有反复弯曲，在操作时应注意防止管壁破裂，同时应防止邻近电焊火花烧筑管壁。如有微小破损应及时修补并得到监理工程师的认可。3、在端头钢筋绑扎前，先将锚垫板固定在底模上，然后安装螺旋筋。波纹管安装前根据设计施工图的曲线三向坐标定位。波纹管中心位置定好后，纵向每格50cm用10钢筋制作成“井”形与紧挨的箱梁钢筋焊牢，横向位置按设计图纸上的坐标定位，以保证波纹管位置正确、牢固。4、制作钢筋、穿钢绞线和振捣混凝土时要保护好波纹管，焊接作业应采取防护措施，防止高温灼伤波纹管。5、预应力筋预留孔道的尺寸与位置应准确坚固，孔道应平顺，端部的预埋钢垫板应垂直于孔道中心线。波纹管应按给定的坐标用定位钢筋固定安装。波纹管安装完成后应再次认真检查一遍，观察整根波纹管线形是否顺直，包括接头处、拐弯处、以及插入锚垫板内的端头部分均必须平顺，若发现一定要在浇筑混凝土之前补好。6、在与锚垫板接头处，一定要用胶带或其他东西堵塞好以防水泥浆渗进锚孔内，给后续作业施工打来不必要的麻烦。7、预应力筋预留孔道的尺寸与位置应准确坚固，孔道应平顺，端部的预埋钢垫板应垂直于孔道中心线。8、波纹管应按给定的坐标用定位钢筋固定安装，定位筋应焊接和定位牢固使其在混凝土浇注期间管不产生位移。9、 预应力管道采用预埋金属管成孔。波纹管的连接应采用大一号同型波纹管作接头管，接头长度不少于350mm。接头装置宜避开孔道弯曲处。波纹管连接后用密封胶带封口，避免浇筑混凝土时水泥浆渗入管内造成管道堵塞和堵塞匹配面处串孔。10、为使纵向预应力管道在砼浇筑过程中可能发生变形破坏，在波纹管内内穿小于管道直径的衬管加以保护。11、纵、横向预应力管道直线段每500mm设置“井”字形定位钢筋网片一道，曲线段适当加密每300mm设置一道，定位后的管道轴线偏差不大于4mm。管道与喇叭管连接处，管道要垂直于锚垫板。安装波纹管过程中接头处务必包裹严密防止漏浆。12、所有管道均应设压浆孔，还应在最高点设排气孔及需要时在最低点设排水孔。压浆管、排气管和排水管应是最小内径为20mm的标准管或适宜的塑性管，与管道之间的连接应采用金属或塑料结构扣件，长度应足以从管道引出结构物以外。交底人： 年 月 日 复核人： 年 月 日审核人： 年 月 日 接底人： 年 月 日
