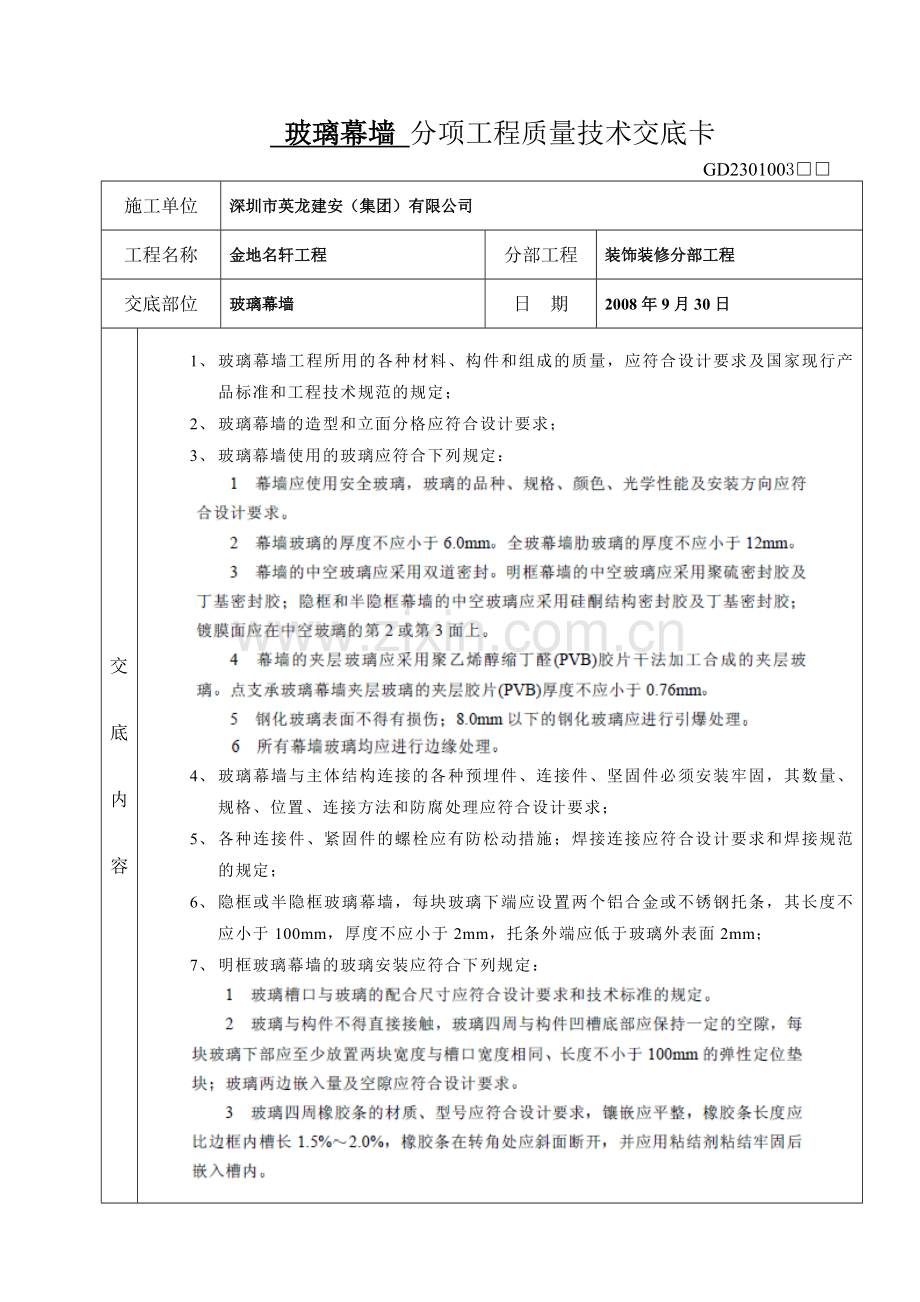

玻璃幕墙 分项工程质量技术交底卡
GD2301003□□
施工单位
深圳市英龙建安（集团）有限公司
工程名称
金地名轩工程
分部工程
装饰装修分部工程
交底部位
玻璃幕墙
日 期
2008年9月30日
交

底

内

容

1、 玻璃幕墙工程所用的各种材料、构件和组成的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定；
2、 玻璃幕墙的造型和立面分格应符合设计要求；
3、 玻璃幕墙使用的玻璃应符合下列规定：

4、 玻璃幕墙与主体结构连接的各种预埋件、连接件、坚固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求；
5、 各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定；
6、 隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm，厚度不应小于2mm，托条外端应低于玻璃外表面2mm；
7、 明框玻璃幕墙的玻璃安装应符合下列规定：

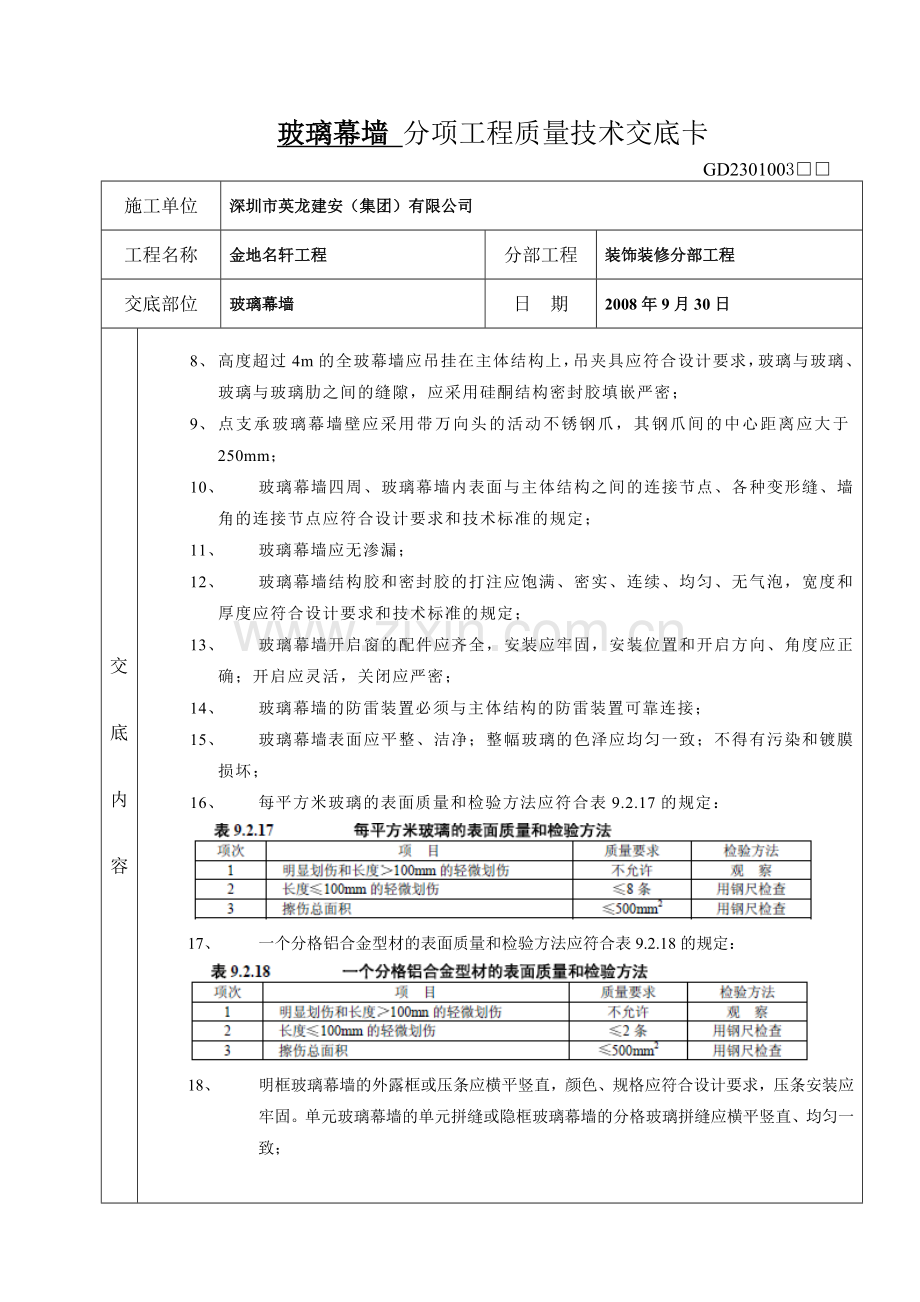

玻璃幕墙 分项工程质量技术交底卡
GD2301003□□
施工单位
深圳市英龙建安（集团）有限公司
工程名称
金地名轩工程
分部工程
装饰装修分部工程
交底部位
玻璃幕墙
日 期
2008年9月30日
交

底

内

容

8、 高度超过4m的全玻幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密；
9、 点支承玻璃幕墙壁应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250mm；
10、 玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定；
11、 玻璃幕墙应无渗漏；
12、 玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定；
13、 玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密；
14、 玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接；
15、 玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏；
16、 每平方米玻璃的表面质量和检验方法应符合表9.2.17的规定：

17、 一个分格铝合金型材的表面质量和检验方法应符合表9.2.18的规定：

18、 明框玻璃幕墙的外露框或压条应横平竖直，颜色、规格应符合设计要求，压条安装应牢固。单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致；
玻璃幕墙 分项工程质量技术交底卡
GD2301003□□
施工单位
深圳市英龙建安（集团）有限公司
工程名称
金地名轩工程
分部工程
装饰装修分部工程
交底部位
玻璃幕墙
日 期
2008年9月30日
交

底

内

容

19、 玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直；
20、 防火、保温材料填充应饱满、均匀、表面应密实、平整；
21、 玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观；
22、 明框玻璃幕墙安装的允许偏差和检验方法应符合表9.2.23的规定：

23、 隐框、半隐框玻璃幕墙安装的允许偏差和检验方法应符合表9.2.24的规定：

玻璃幕墙 分项工程质量技术交底卡
GD2301003□□
施工单位
深圳市英龙建安（集团）有限公司
工程名称
金地名轩工程
分部工程
装饰装修分部工程
交底部位
玻璃幕墙
日 期
2008年9月30日
交

底

内

容

24、 本卡无规定者按现行有关规范及设计图纸要求内容执行。
专业技术负责人： 交底人： 接受人：
