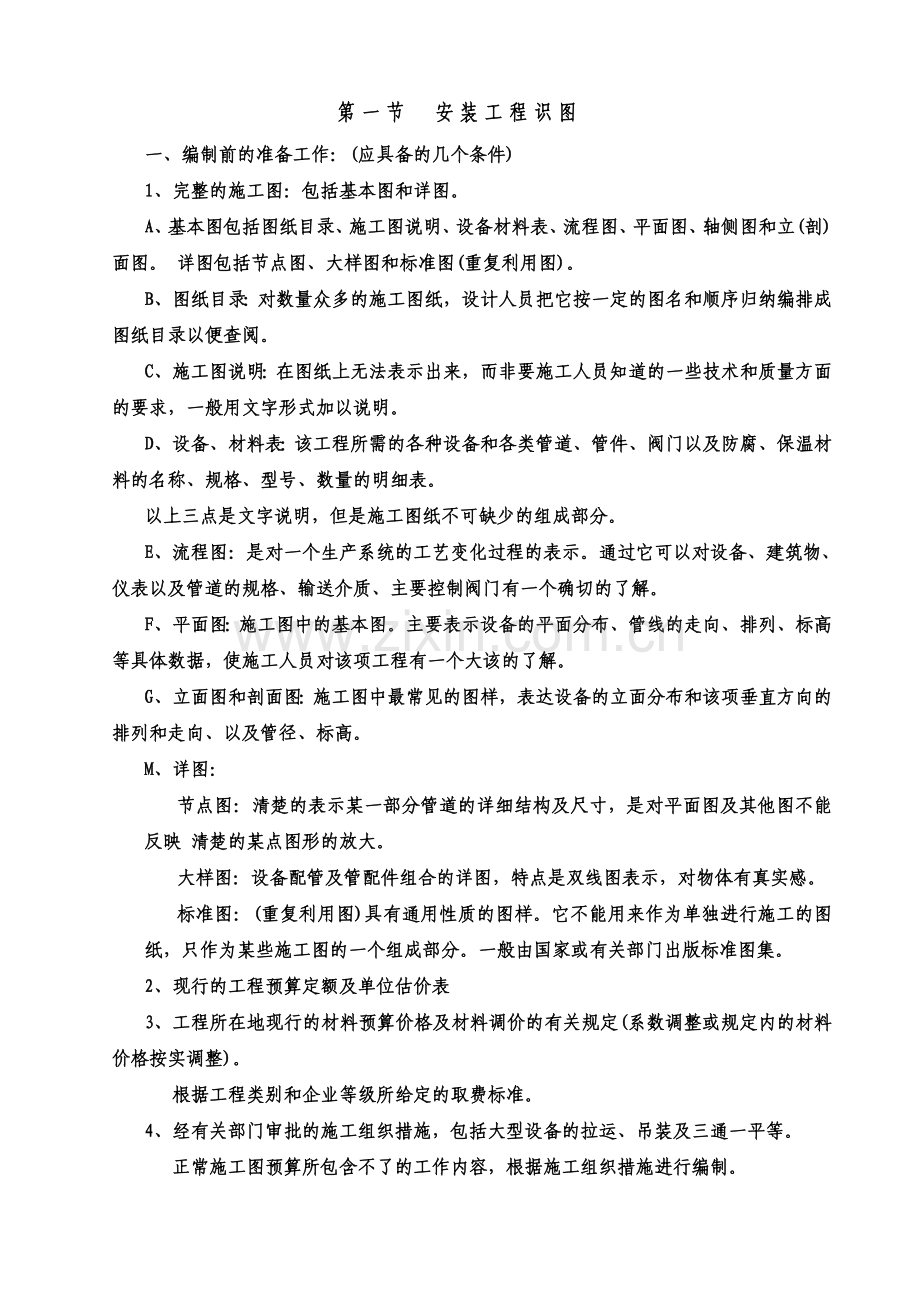

1、第一节 安装工程识图一、编制前的准备工作:(应具备的几个条件)1、完整的施工图:包括基本图和详图。A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。 详图包括节点图、大样图和标准图(重复利用图)。B、图纸目录:对数量众多的施工图纸,设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。C、施工图说明:在图纸上无法表示出来,而非要施工人员知道的一些技术和质量方面的要求,一般用文字形式加以说明。D、设备、材料表:该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。以上三点是文字说明,但是施工图纸不可缺少的组成部分。E
2、、流程图:是对一个生产系统的工艺变化过程的表示。通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。F、平面图:施工图中的基本图。主要表示设备的平面分布、管线的走向、排列、标高等具体数据,使施工人员对该项工程有一个大该的了解。G、立面图和剖面图:施工图中最常见的图样,表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。M、详图:节点图:清楚的表示某一部分管道的详细结构及尺寸,是对平面图及其他图不能反映 清楚的某点图形的放大。大样图:设备配管及管配件组合的详图,特点是双线图表示,对物体有真实感。标准图:(重复利用图)具有通用性质的图样。它不能用来作为单

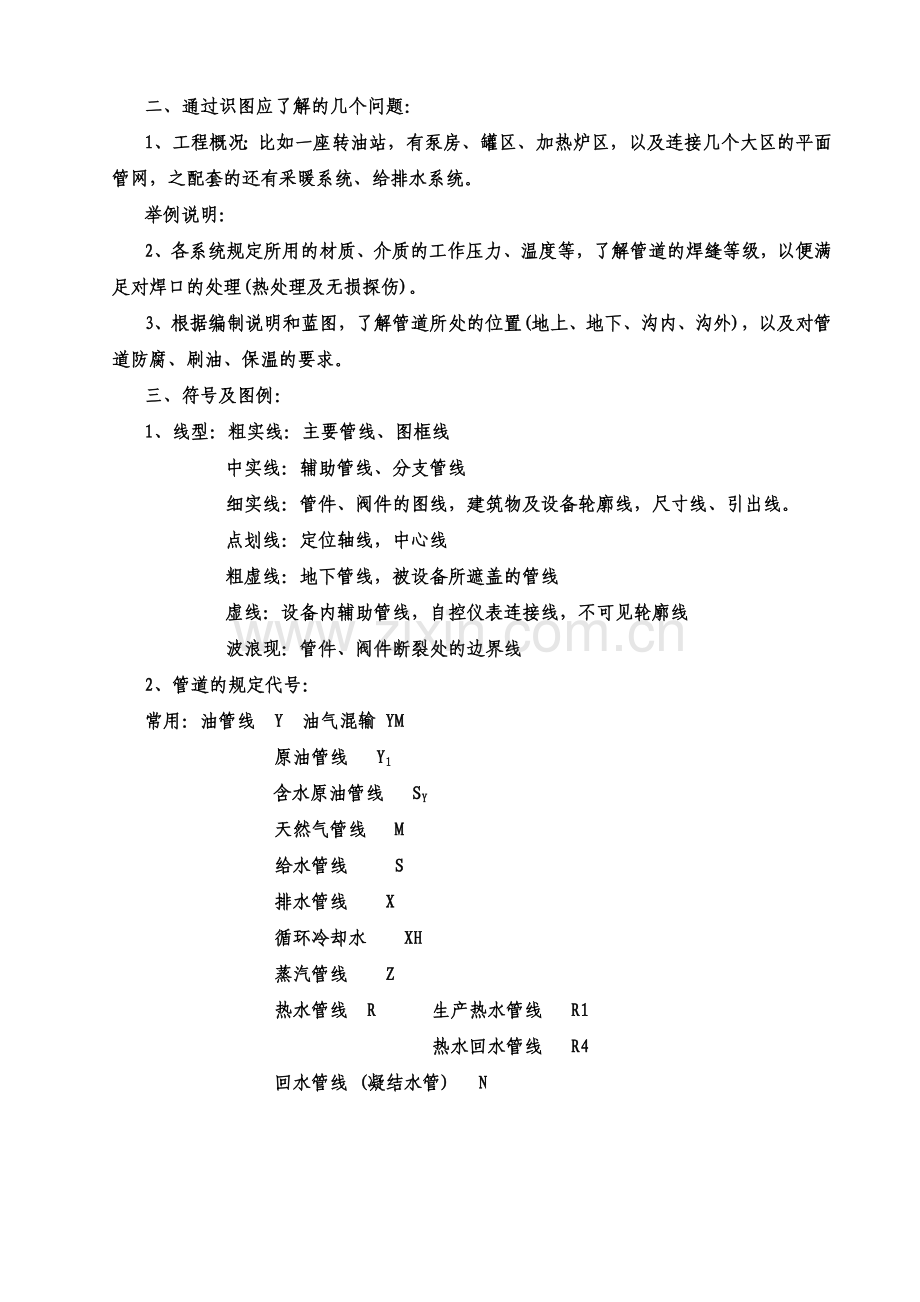

3、独进行施工的图纸,只作为某些施工图的一个组成部分。一般由国家或有关部门出版标准图集。2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。 根据工程类别和企业等级所给定的取费标准。4、经有关部门审批的施工组织措施,包括大型设备的拉运、吊装及三通一平等。 正常施工图预算所包含不了的工作内容,根据施工组织措施进行编制。二、通过识图应了解的几个问题:1、工程概况:比如一座转油站,有泵房、罐区、加热炉区,以及连接几个大区的平面管网,之配套的还有采暖系统、给排水系统。举例说明:2、各系统规定所用的材质、介质的工作压力、温度等,了解管
4、道的焊缝等级,以便满足对焊口的处理(热处理及无损探伤)。3、根据编制说明和蓝图,了解管道所处的位置(地上、地下、沟内、沟外),以及对管道防腐、刷油、保温的要求。三、符号及图例:1、线型:粗实线:主要管线、图框线中实线:辅助管线、分支管线细实线:管件、阀件的图线,建筑物及设备轮廓线,尺寸线、引出线。点划线:定位轴线,中心线粗虚线:地下管线,被设备所遮盖的管线虚线:设备内辅助管线,自控仪表连接线,不可见轮廓线波浪现:管件、阀件断裂处的边界线2、管道的规定代号:常用:油管线 Y 油气混输 YM原油管线 Y1 含水原油管线 SY天然气管线 M 给水管线 S排水管线 X循环冷却水 XH蒸汽管线 Z热水管
5、线 R 生产热水管线 R1 热水回水管线 R4回水管线 (凝结水管) N3、常用图例:见表221。工艺管线安装施工图常用图例 表221序号名称符号序号名称符号1丝扣阀 弯头2法兰阀三通3焊接阀 同径大小头4截止阀异径大小头5闸阀丝堵6止回阀活接头7角阀螺纹管帽8弹簧式安全阀快速接头9法兰波形补偿器10盲法兰方形补偿器11管帽套筒补偿器Y形过滤器活动支架T形过滤器导向支架固定支架3、施工图的表示方法:A、标题栏:项目:具体的工程名称图名:本张图纸的名称和主要内容设计号:设计部门对该工程的编号图号:本专业图纸的编号顺序B、比例:缩小比例:1:2、1:3、1:5、放大比例:2:1、4:1、10:1、
6、无比例时如何确定比例管道施工图中常用比例:1:25、1:50、1:100、1:200、1:500C、标高:管道高度用标高表示。在立(剖)面图中,为表明管子的垂直间距一般只注写相对标高而不注写间距尺寸。管道的相对标高,以建筑物低层室内地坪为正负零。对于管径较大的管子,不仅可注管子中心的标高,也可注管低和管顶的标高。一般标高:管中心标高:管顶标高管底标高D、坡度、方向标:E、尺寸线:起始线(箭头)、尺寸线、尺寸数字、尺寸界线起始线 尺寸线 400 尺寸数字 尺寸界线 四、管道安装工程的识图: 工程图纸是设计人员对所设计工程全部意图的表达,识图则是预算人员了解工程情况重要而关键的一步,也是从事施工图
7、预算编制的首要条件和环节。(一)管道的单双线图:管道施工图从图纸上可分为单线图和双线图。在图形中仅用两条线条表示管子和管件形状的方法叫做双线表示法,由它画成的图样称双线图,另外由于管子的截面尺寸要小的多,所以在小比例的施工图中,往往把管子的壁厚和空心的管腔全部看成是一条线的投影。这种在图形中用单根粗实线来表示管子和管件的图样,通常叫做单线表示法,由它画成的图样称为单线图。下面将重点学习管道单线图的表示方法。1、管子的单线图:如图221是管子的单线图,根据投影原理,它的平面投影应积聚成一个小圆点,但为了便于识别,我们在小园点的外面加画了一个小圆。大部分施工图中,仅画一个小图221 圆,圆心并不加
8、点,所表达的意义都是相同的,用单线图表示的弯头如图222在平面图上先看到立管的断口,后看到横管 立管的断口是一个小圆,横管是一条线。在侧面图上线看到立管,横管的断口在背面看不到,这时横管是一个小圆,立管画到小圆的圆心,表示 图222立管向下然后向后。 图223为450弯头的单线图,450弯头的画法和900弯头的画法相似,只是900弯头画成整个小圆,而450弯头只画成半个小圆。 图223 图224 图225 图224、225是三统的单线图。图224:在平面图上先看到立管的断口,所以把立管画成一个小圆,横管画在小圆两边。在左立面图(左视图)上先看到横管的断口,所以把横管画成一个小圆,立管画到小圆的
9、上边。图225的平面图上是一个三通,立面图上先看到横管,横管是一条线,向后的管线的断口看不到,所以横管穿过圆心。左视图则是先看到横管的断口,向后的管线画到小圆的左侧。在单线图里,不论是同径三通,还是异径三通,它们图样的表示形式相同。 图226图226是四通的单线图。同径四通和异径四通的单线图在图样的表示形式上相同, 图227 图228 图227是同心大小头的单线图,同心大小头画成等腰梯形和等腰三角形,这两种表示形式意义相同。 图228是偏心大小头的大小头。如偏心大小头在平面图上的图样与同心大小头相同,就需用文字加以注明偏心两字以免混淆。 见图229是阀门的几种表示方法: 阀柄向前 阀柄向后 阀
10、柄向右 阀柄向左 图229 2、管子的积聚: 弯管的积聚:弯管是由直管和弯头两部分组成。直管积聚后是一个小圆,与直管相连接的弯头,在拐弯前的投影也积聚成小圆,并且同直管积聚成小圆的投影重合,如图2210。 图2210弯管的积聚 如图2210右侧平面图,先看到右立管的断口,右立管画成一个小圆,后看到横管,代表横管的直线画到小圆的边,再看到向下拐的左立管,但在平面图上显示的仅仅是弯头背部的投影,因此横管画到代表左立管的小圆的圆心。 直线和阀门连接的投影从平面图上看,好象仅仅是个阀门并没有管子,实际直管积聚成的小圆同阀门内径的投影重合,如图2211所示,直管与阀门连接的单线图里仅仅是一只阀门的平面图
11、。阀门与弯管连接,先看到弯头背部,再看到 图2211阀门。立管部分在平面图上反映不出,它所积聚的小圆被弯头的投影所遮盖,如图2211所示,平面图上先看到横管一条线,左侧向下拐的立管上和阀门连接,这时横管画到表示立管和阀门的小圆的圆心。立管向下然后向前拐,在立面图上看到的是前后走向的管线的断口,是一个小圆。3、管子的重叠: 长短相同的两根管子,如果重叠在一起的话,它们的投影就完全重合,反映在投影面上好象是一根管子的投影,这种现象称为管子的重叠。 两根直管重叠的表示方法:如图2212,当投影中出现两根管子重叠时,假想前(上)面一根子已经截去 高(前) 低(后) 高(前)一段(加折断符号),显示出后
12、(下)面的一根管子,用这样的方法可以把两根或 图2212多根重叠管线显示清楚。这种表示管线的方法,称为折断显示法。 如图2213,是弯管和直管两根管线重叠的平面图。 高(前) 低(后) 高(前) 低(后) 高(前) 图2213 如左图:弯管高于直管,不加折断符号,只需弯管和直管断开34mm,以示区别弯管和直管不在同一个标高上。 如右图:弯管低于直管,一般用折断符号将直管折断,显露出弯管。 多根管线重叠的表示方法:如图2214 最低管 次低管 最高管 图2214 4、管子的交叉: 在图纸中经常出现交叉管线,这是管线投影相交所至。如果两条管线投影交叉,一般高的管线应显示完整,低的管线要断开表示。见
13、图2215。 图2215 多根管线的交叉: 如图2216,是由a、b、c、d四条管线投影相交所组成的平面图。图中断开c管看到的b和d管,断开d管看到的b管,断开 a b c db管和d管,看到的a管。因此从 上到下排列的顺序应是a、b、d、c。 图22165、管线投影图的识读: A:视图的步骤和方法: (1)看视图、想形状: 拿到一张管线的平面图后,先要弄清它是由几个视图来表示这些管线的形状和走向的,在看立面图或侧立面图,看清平面图和立面图之间的关系,然后想象出这些关系的大概轮廓形状。 (2)对线条、找关系: 管线的大体轮廓想象出后,各个视图之间的相互关系可利用对线条(即对投影关系)的方法,找
14、出视图之间对应的投影关系,尤其是积聚、重叠、交叉管线之间的投影关系。 (3)合起来、看整体: 看懂了诸视图的各部分形状后,再根据它们相应的投影关系综合起来想象,对各路管线形成一个完整的认识。这样就可以在脑子里把整个管线的立体形状、空间起向、完整的勾划出来了。B、识读举例: 例一:运用正投影原理,根据平面图画出立面图:见图2217,平面图的图样是已知的,运用“对线条、找关系、合起来、想整体”的方法,对平面图进行分析,可知这路管线是由两个摇头弯组成,管线的标高从左到右逐渐降低。 立面图 立面图 平面图 平面图 图2217根据平面图画立面图 图2218例二:见2218,是管线安装图纸中比较常见的图形
15、。小结:根据以上识图要领,对管线转弯图形可作如下总结:管转弯,看圆圈,平面图上线转弯,竖向管道变圆圈,线进圈中向下弯;立面图上线转弯,前后管线变圆圈,线进圈中向后弯;左(右)视图管转弯,水平管线变圆圈,线进圈中向右(左)弯。练习:运用投影原理,根据平面图,画出立面图(垂直管线长度自定)。1、2、3、 4、5、6、7、8、(二)管线的剖面图:1、单根管线的剖面图:利用剖切符号即能表示剖切位置线又能表示投影方向的特点,来表示管线的某个投影面。如图2219 B A A B AA BB 图2219 AA剖面图反映的图样,从三视图投影角度来看就是主视图,而BB剖面图则是左视图。 2、管线间的剖面图:在两
16、根或两根以上的管线之间,假想用剖切平面切开,然后把剖切平面前面部分的所有管线移走,对保留下来的管线重新进行投影,这样得到的投影图称为管线间的剖面图。如图2220 A A AA 剖面图 图2220 3、管线间的转折剖面图: 用两个相互平行的剖切平面,在管线间进行剖切,所得到的剖面图称为转折剖面图。如图2221 A A AA剖面图 图2221 练习1、根据平面图画出AA、BB剖面图: B A A B2、根据平面图上的剖切符号,画出其相应的平面图: A A五、刷油,防腐蚀绝热工程 (一)项目的计量单位1 刷油工程和防腐蚀工程中设备,管道以“10m2”为计量单位,金属结构以“100Kg”为计量单位。2
17、 绝热工程中绝热层以“m3”为计量单位。防潮层,保护层以”10m2”为计量单位。 (二)计算设备,管道内壁防腐蚀工程量时,对于壁厚大于或等于10mm的按其内径计算;对于小于10mm的按其外经计算。 (三)工程量计算公式1 除锈,刷油,防腐蚀工程量(1)各种管件,阀门,人孔,管口凸凹部分已综合考虑在定额内,不另外计算。(2)阀门,弯头,法兰表面积计算公式 阀门:S(m2)=D2.5D1.05N弯头:S(m2)=D1.5D2N/B B值取定为:90度弯头B4,45度弯头B8法兰:S(m2)=D1.5DN(四) 绝热工程量1 管道绝热,防潮层 保护层计算公式 保温体积:V(m3)(D+1.033)1
18、.033L 防潮层 保护层面积: S(m2)=(D+2.1+0.0082)L2 伴热管道绝热工程量计算公式 单管伴热或双管伴热 (管径相同,夹角小于90度)D=D1+D2+(1020mm) 双管伴热(管径相同,夹角大于90度) D=D1+1.5D2+(1020mm) 双管伴热(管径不同,夹角小于90度) D=D1+D2伴大+(1010mm) 以D为管道外径代入前面的公式分别计算管道绝热,防潮层 保护层的工程量。3 阀门绝热 防潮层 保护层计算公式 V(m3)(D+1.033)1.0332.5D1.05N S(m2)=(D+2.1)2.5D1.05N4 弯头绝热 防潮层 保护层计算公式 V(m3
19、)(D+1.033)1.0331.5D2N/B S(m2)=(D+2.1)1.5D2N/B B值取定为:90度弯头B4,45度弯头B85 法兰绝热、防潮层 保护层计算公式 V(m3)(D+1.033)1.0331.5D1.05N S(m2)=(D+2.1)1.5D1.05N六、管道的探伤:低压碳钢管口焊接,是按无损探伤质量标准考虑的,但不包括焊缝无损探伤X光拍片的 工作内容。在施工前如不容易计算时,可按设计管道的长度和每10m管道所含的管件数量,测算焊口总数;再按探伤要求比例计算应探伤的焊口数量,便可计算胶片数量。不足一个焊口按一个焊口计。每一焊口拍片数量,设计无明确规则者可参照附表计算。焊接
20、施工完毕后,须按实际胶片数量计算工程量,但不包括定额规定以外的焊缝返修后再次探伤的胶片数量。X光拍片的数量根据管道的类别、焊缝等级。按管道材质、温度、压力的管道分类:(GBL235-82)材质工作温度()工作压力MPa碳素钢370370321010324104101.641.641.61.6-合金钢及不锈钢-70或450-7540任意10-410-1.64-1.6-铝及铝合金任意-1.6铜及铜合金任意104101.641.6-管口焊接含量取定表项 目10m直管焊口含量(口)10件管件焊口含量(口)单根管取定长度(m)碳钢、不锈钢、铬钼钢、有缝低温钢管1.2720.66.000碳钢板卷管 DN2
21、006001.5620.66.400碳钢板卷管 DN7009001.9620.66.400碳钢板卷管 DN100014002.4820.64.800碳钢板卷管 DN160030002.3820.64.800不锈钢板卷管2.220.64.500每个焊口焊缝X光拍片张数,如无规定时按下表执行管径DN1520253240506580X光拍片张22222222管径DN100125150200250300350400X光拍片张33344455管径DN4505006007008009001000X光拍片张6789101213 注:1、公称直径80mm以下的管道焊缝X光拍片,一个焊口至少要拍两张。2、片子有
22、效长度按片长减去搭接,每边25mm计算。3、管道焊口透视拍片的张数=管道等级规定的百分比焊口数量张数。管道各级焊缝射线探伤数量,应按设计规定计算。如设计无规定时按下表;(GBJ235-82)焊缝等级探伤数量(%)适用范围100高于级焊缝质量要求的焊缝A100类和类管道的固定焊口B15类管道转动口(III类管道固定口探伤数量为400/0)A10类管道固定焊口B5类管道转动焊口A5类铝及铝合金焊口(其中固定焊口探伤数量为150/0)B根据现场情况,不多于1%类管道焊口例:某工程有21910管线400米,工作压力16.0MPa,管件20个,求该管线X光拍片数量。解:(1)该管道和管件的焊口数量:1.2740+202.06=92(2)工作压力是16.0MPa,查表该管道应为II类,查探伤数量表:固定焊口100%;转动焊口15%;按一般施工条件总的焊口数量其中固定口占20%,转动口占80%。需探伤的数量为:920.2100+920.815=30(3)查拍片张数表,219的管线每个口4张 430=120(张)练习:某工程有27311管线500米,工作温度375,工作压力5.0MPa,管件2个,求该管线X光拍片数量。
