资源描述

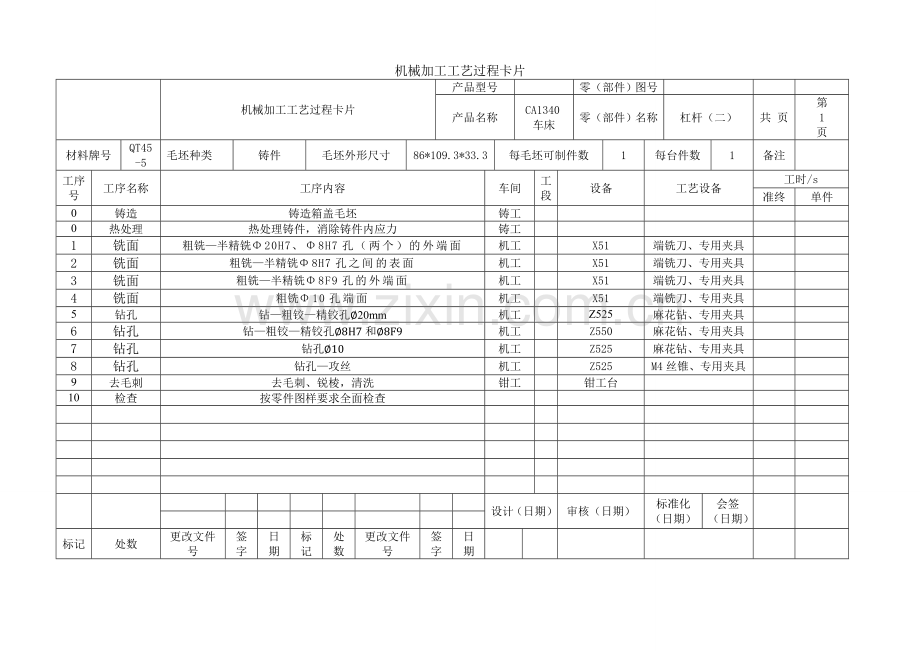

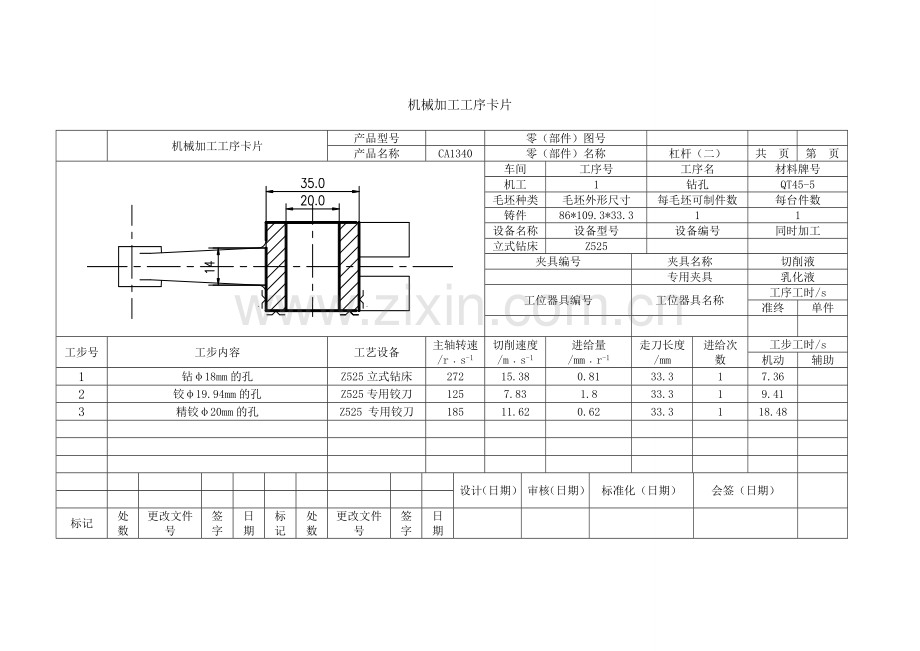

机械加工工艺过程卡片机械加工工艺过程卡片产品型号零（部件）图号产品名称 CA1340车床零（部件）名称杠杆（二）共页第 1 页材料牌号 QT45-5 毛坯种类铸件毛坯外形尺寸 86*109.3*33.3 每毛坯可制件数 1 每台件数 1 备注工序号工序名称工序内容车间工段设备工艺设备工时/s 准终单件 0 铸造铸造箱盖毛坯铸工 0 热处理热处理铸件，消除铸件内应力铸工 1 铣面粗铣—半精铣Φ20H7、Φ8H7孔（两个）的外端面机工 X51 端铣刀、专用夹具 2 铣面粗铣—半精铣Φ8H7孔之间的表面机工 X51 端铣刀、专用夹具 3 铣面粗铣—半精铣Φ8F9孔的外端面机工 X51 端铣刀、专用夹具 4 铣面粗铣Φ10孔端面机工 X51 端铣刀、专用夹具 5 钻孔钻—粗铰—精铰孔∅20mm 机工 Z525 麻花钻、专用夹具 6 钻孔钻—粗铰—精铰孔∅8H7和∅8F9 机工 Z550 麻花钻、专用夹具 7 钻孔钻孔∅10 机工 Z525 麻花钻、专用夹具 8 钻孔钻孔—攻丝机工 Z525 M4丝锥、专用夹具 9 去毛刺去毛刺、锐棱，清洗钳工钳工台 10 检查按零件图样要求全面检查设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共页第页车间工序号工序名材料牌号机工 1 钻孔 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式钻床 Z525 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 钻φ18mm的孔 Z525立式钻床 272 15.38 0.81 33.3 1 7.36 2 铰φ19.94mm的孔 Z525专用铰刀 125 7.83 1.8 33.3 1 9.41 3 精铰φ20mm的孔 Z525 专用铰刀 185 11.62 0.62 33.3 1 18.48 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共页第页车间工序号工序名材料牌号机工 2 铣面 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式铣床 X51 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 粗铣Φ20H7、Φ8H7孔的外端面 X51型立式铣床、端铣刀 510 2.88 0.15 86 1 7.2 2 半精铣Φ20H7、Φ8H7孔外端面 X51型立式铣床、端铣刀 725 1.71 0.06 86 1 9.6 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共 1 页第 1 页车间工序号工序名材料牌号机工 3 铣面 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式铣床 X51 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 粗铣Φ8H7孔之间表面 X51型立式铣床 590 1.39 0.15 86 1 7.2 2 半精铣Φ8H7孔之间表面 X51型立式铣床 590 1.40 0.06 86 1 13.8 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共页第页车间工序号工序名材料牌号机工 4 铣面 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式铣床 X51 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 粗铣Φ8F9孔外端面 X51型立式铣床 725 3.52 0.15 16 1 1.71 2 半精铣Φ8F9孔外端面 X51型立式铣床 590 1.4 0.06 16 1 3.33 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共页第页车间工序号工序名材料牌号机工 5 铣面 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式铣床 X51 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 粗铣Φ10孔端面 X51立式铣床 725 3.03 0.12 18 1 1.87 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共页第页车间工序号工序名材料牌号机工 6 钻孔 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式钻床 Z550 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 钻孔∅7.8mm 立式钻床Z550 735 18 0.4 41.1 1 9.82 2 粗铰孔∅7.96 立式钻床Z550 351 8.77 1.0 41.1 1 7.37 3 精铰孔∅8 立式钻床Z550 351 8.81 0.62 41.1 1 11.91 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共页第页车间工序号工序名材料牌号机工 7 钻孔 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式钻床 Z525 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 钻孔∅10 立式钻床Z525 545 17.12 0.48 20 1 6.19 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号零（部件）图号产品名称 CA1340 零（部件）名称杠杆（二）共 1 页第 1 页车间工序号工序名材料牌号机工 8 钻孔 QT45-5 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 86*109.3*33.3 1 1 设备名称设备型号设备编号同时加工立式钻床 Z525 夹具编号夹具名称切削液专用夹具乳化液工位器具编号工位器具名称工序工时/s 准终单件工步号工步内容工艺设备主轴转速/r﹒s-1 切削速度 /m﹒s-1 进给量 /mm﹒r-1 走刀长度 /mm 进给次数工步工时/s 机动辅助 1 钻孔∅3.3 立式钻床Z525 680 7.05 0.22 6 1 5.22 2 攻M4的螺纹丝锥M4 490 6.15 0.1 6 1 21.06 设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期
