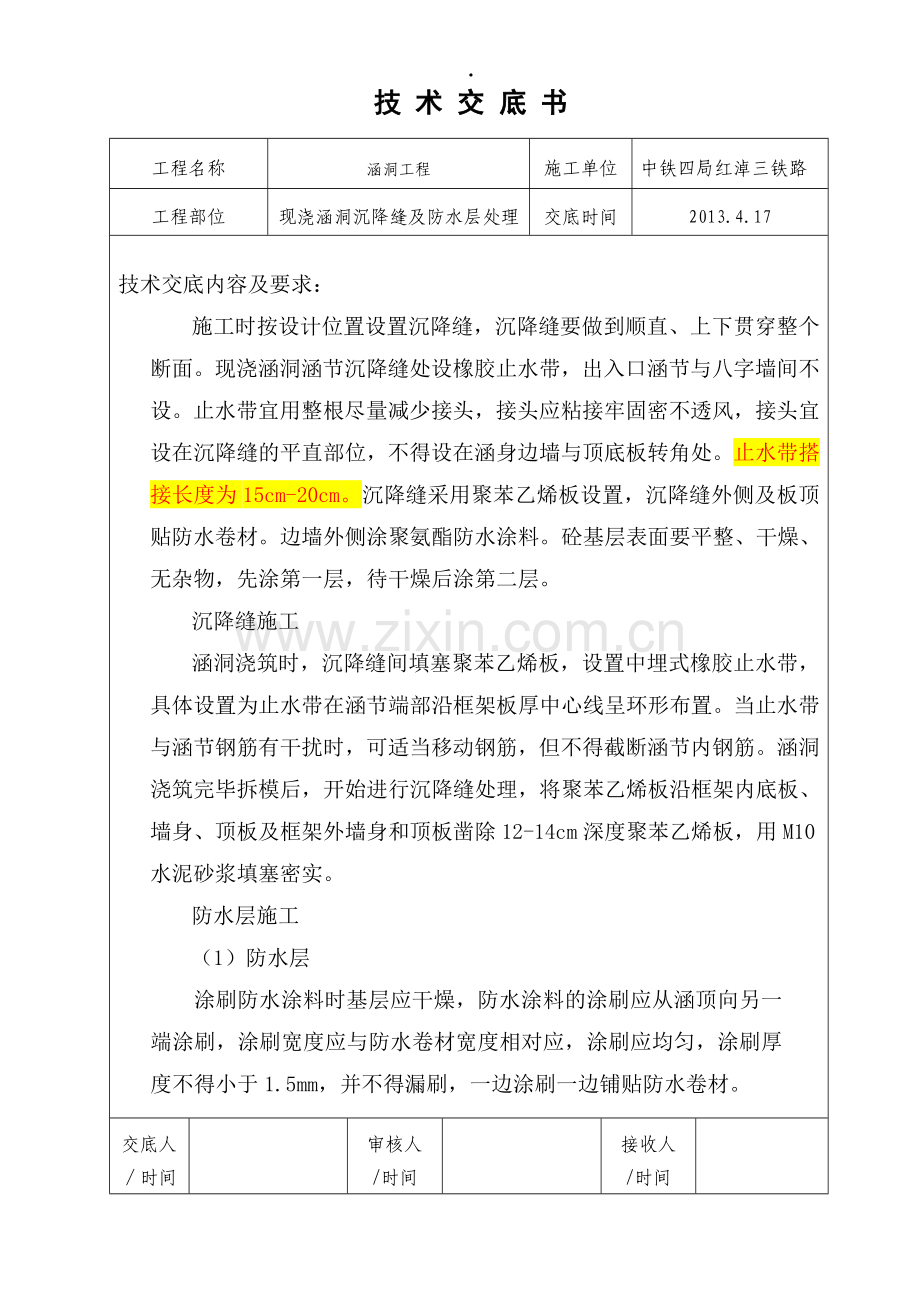

技 术 交 底 书
工程名称
涵洞工程
施工单位
中铁四局红淖三铁路
工程部位
现浇涵洞沉降缝及防水层处理
交底时间
2013.4.17
技术交底内容及要求：
施工时按设计位置设置沉降缝，沉降缝要做到顺直、上下贯穿整个断面。现浇涵洞涵节沉降缝处设橡胶止水带，出入口涵节与八字墙间不设。止水带宜用整根尽量减少接头，接头应粘接牢固密不透风，接头宜设在沉降缝的平直部位，不得设在涵身边墙与顶底板转角处。止水带搭接长度为15cm-20cm。沉降缝采用聚苯乙烯板设置，沉降缝外侧及板顶贴防水卷材。边墙外侧涂聚氨酯防水涂料。砼基层表面要平整、干燥、无杂物，先涂第一层，待干燥后涂第二层。
沉降缝施工
涵洞浇筑时，沉降缝间填塞聚苯乙烯板，设置中埋式橡胶止水带，具体设置为止水带在涵节端部沿框架板厚中心线呈环形布置。当止水带与涵节钢筋有干扰时，可适当移动钢筋，但不得截断涵节内钢筋。涵洞浇筑完毕拆模后，开始进行沉降缝处理，将聚苯乙烯板沿框架内底板、墙身、顶板及框架外墙身和顶板凿除12-14cm深度聚苯乙烯板，用M10水泥砂浆填塞密实。
防水层施工
（1）防水层
涂刷防水涂料时基层应干燥，防水涂料的涂刷应从涵顶向另一端涂刷，涂刷宽度应与防水卷材宽度相对应，涂刷应均匀，涂刷厚度不得小于1.5mm，并不得漏刷，一边涂刷一边铺贴防水卷材。
交底人∕时间

审核人
/时间

接收人
/时间

技 术 交 底 书
工程名称
涵洞工程
施工单位
中铁四局红淖三铁路
工程部位
现浇涵洞沉降缝及防水层处理
交底时间
2013.4.17
防水卷材纵向宜整幅铺设，当防水卷材进行搭接时，若需要纵向搭接，允许进行一次纵向搭接，且先行纵向搭接，在进行横向搭接，纵向搭接接头应错开。纵向搭接宽度不得小于12cm，横向搭接宽度不得小于80mm。防水层施工完毕方可进行混凝土保护层的施工。
（2）保护层
保护层采用C40细石混凝土，厚度需符合设计要求。制作保护层时。
基层处理
1、为保证防水层的铺设质量和节省防水涂料,涵洞基层、内外过墙和端边墙内侧涂刷防水涂料处应平整、无凹凸不平、蜂窝麻面、浮碴、浮灰、油污等。
2、平整度用1m长的靠尺检查，空隙只允许平缓变化，且不大于10mm。
3、平整度不符合要求者，可用凿除的方法进行处理，或用水泥砂浆进行找平。用水泥砂浆找平时，应添加适量水溶性胶粘剂（如107胶等）增强水泥砂浆与填补面的连接，且该面应清洁、湿润。
4、蜂窝应用水泥砂浆填补平整；麻面应用水泥净浆填补平整。对蜂窝、麻面的填补，均应在水泥砂浆、水泥净浆中添加适量水溶性胶粘剂增强与填补面的连接。
5、对蜂窝、麻面作填补前，应清除蜂窝、麻面中的松散层、浮碴、浮灰、油污等，并使用填补面湿润。
交底人∕时间

审核人
/时间

接收人
/时间

技 术 交 底 书
工程名称
涵洞工程
施工单位
中铁四局红淖三铁路
工程部位
现浇涵洞沉降缝及防水层处理
交底时间
2013.4.17
6、涂刷防水涂料时基层应干燥。基层干燥鉴别的方法，一般可凭经验、肉眼观察。也可用1m见方的塑料布复盖其上，利用阳光照射1-3小时后（也可用吹风机加热的方法），观其是否出现水汽，若无水汽出现可视为干燥。
卷材粘铺
   施工前要认真地将表面的水泥砂浆余渣尘土及杂物铲除清理干净，在干燥的基层上涂刷第一遍防水涂料，4小时后再刷第二遍涂料，第二遍涂料刷十分钟后开始粘铺卷材。边滚铺、边滚压，要求铺、贴、紧、密实、平整，注意不要卷入空气或异物无皱折无起鼓，干燥20分钟后用力滚压。
后附沉降缝及防水处理的大样图：
