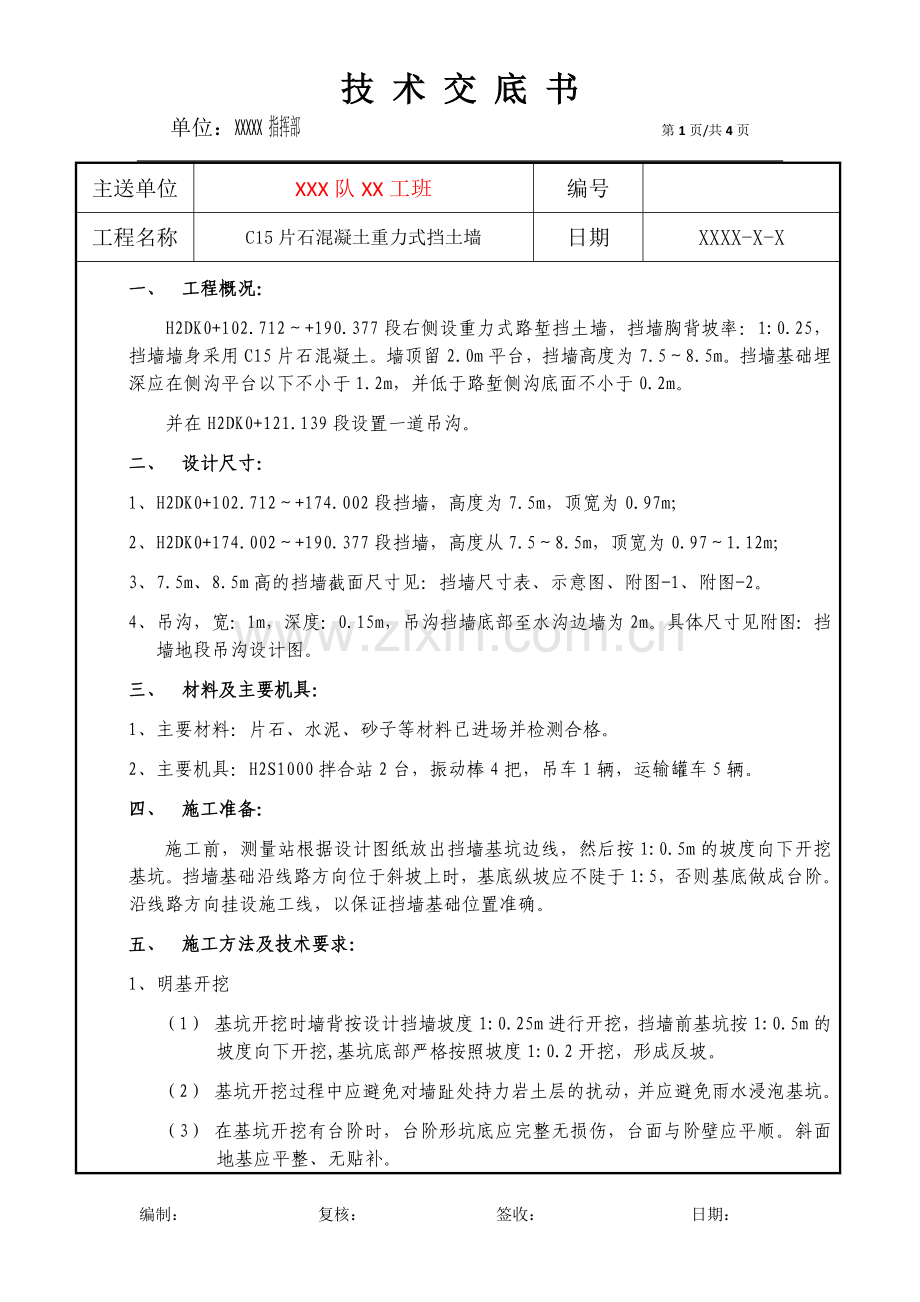

技 术 交 底 书
单位：XXXXX指挥部 第4页/共4页

主送单位
XXX队XX工班
编号

工程名称
C15片石混凝土重力式挡土墙
日期
XXXX-X-X
一、 工程概况：
H2DK0+102.712～+190.377段右侧设重力式路堑挡土墙，挡墙胸背坡率：1:0.25，挡墙墙身采用C15片石混凝土。墙顶留2.0m平台，挡墙高度为7.5～8.5m。挡墙基础埋深应在侧沟平台以下不小于1.2m，并低于路堑侧沟底面不小于0.2m。
并在H2DK0+121.139段设置一道吊沟。
二、 设计尺寸：
1、 H2DK0+102.712～+174.002段挡墙，高度为7.5m，顶宽为0.97m；
2、 H2DK0+174.002～+190.377段挡墙，高度从7.5～8.5m，顶宽为0.97～1.12m；
3、 7.5m、8.5m高的挡墙截面尺寸见：挡墙尺寸表、示意图、附图-1、附图-2。
4、 吊沟，宽：1m，深度：0.15m，吊沟挡墙底部至水沟边墙为2m。具体尺寸见附图：挡墙地段吊沟设计图。
三、 材料及主要机具：
1、 主要材料：片石、水泥、砂子等材料已进场并检测合格。
2、 主要机具：H2S1000拌合站2台，振动棒4把，吊车1辆，运输罐车5辆。
四、 施工准备：
施工前，测量站根据设计图纸放出挡墙基坑边线，然后按1:0.5m的坡度向下开挖基坑。挡墙基础沿线路方向位于斜坡上时，基底纵坡应不陡于1:5，否则基底做成台阶。沿线路方向挂设施工线，以保证挡墙基础位置准确。
五、 施工方法及技术要求：
1、明基开挖
（1） 基坑开挖时墙背按设计挡墙坡度1:0.25m进行开挖，挡墙前基坑按1:0.5m的坡度向下开挖,基坑底部严格按照坡度1:0.2开挖，形成反坡。
（2） 基坑开挖过程中应避免对墙趾处持力岩土层的扰动，并应避免雨水浸泡基坑。
（3） 在基坑开挖有台阶时，台阶形坑底应完整无损伤，台面与阶壁应平顺。斜面地基应平整、无贴补。
（4） 墙背开挖临时边坡时尽可能与墙背保持一致，如超挖、局部坍塌、掉块等，应采用不低于挡墙设计指标的材料回填。
（5） ①地质条件较差，基坑开挖较深，边坡稳定性较差时，为确保边坡稳定，应分段跳槽开挖，并对开挖后坡面进行喷锚防护。
②临时边坡坡面喷M10水泥砂浆，采用1.5m短锚杆，锚杆每隔2.0m上、下、左、右交错设置，局部不平整处应加密锚杆。
③锚杆采用Φ16mmHRB335级钢筋，锚孔直径0.05，孔深1.6m，孔内灌注M30水泥砂浆。
④坡面喷M10水泥砂浆，厚0.03～0.05m。喷射自上而下分层进行，并及时洒水养护。
⑤锚喷坡面设直径0.05m的泄水孔，间距2.0m，呈梅花形布置。
⑥坡面挂设土工格栅网，土工格栅距坡面1～2cm。混凝土喷射时厚度要均匀，不得使土工格栅和锚杆头外露。
（6） 基坑开挖完成后，底面应无浮渣。基坑地基承载力检验合格后方可进入下道工序
2、C15片石混凝土挡土墙浇筑及背后回填
（1） 片石的最大尺寸，不应大于结构最小尺寸的1/4；
（2） 片石在填放前应用水冲洗干净；
（3） 片石应均匀分布，安放稳妥。片石间净距不得小于15cm，片石与模板的间距不宜小于25cm；
（4） 最上层片石顶面应覆盖25cm以上混凝土层；
（5） 墙身沿线路方向每隔10.0m，设置宽0.02m的伸缩缝一道。缝内沿墙顶、内、外三处填塞沥青麻筋，深度不小于0.2m。
（6） 挡墙墙身于侧沟平台以上部分每隔2.0m上、下、左、右交错设置φ＝0.1m的PVC管泄水孔，墙身与地面处一定要设置泄水孔。最低排泄水孔下部0.3m的范围内设夯填黏土防渗层。
（7） 挡墙墙背通长设砂夹卵石反滤层，厚0.3m。
六、 施工注意事项：
1、 为了便于养护维修，结合地形条件在挡墙适当位置布设检查梯。
2、 墙前基坑，在非浸水地段用原土回填夯实；浸水地段用M7.5浆砌片石回填，并将回填面做成向外倾斜不小于4%的横向流水坡，以免积水软化地基。
3、 为保证挡墙在施工过程中的自身稳定，施工中墙背应及时回填夯实，墙背回填与墙体砌筑顶面高差不得超过1.0m。
4、 挡墙倾斜基底应严格按设计要求施工，不得改缓或改陡挡墙基底。挡墙墙身不应有水平通缝。
七、 安全、环水保措施：
1、 防水层与沉降缝施工时要注意施工前的表面清洁。
2、 施工现场电源线路，必须按“三相五线”制，TV-S系统要求布置，并按“三级配电”“二级漏电分级”分段保护。
3、 施工用电必须一机一闸一漏一箱进行敷设。
4、 电箱一律采用铁质电箱，电箱应有严密的防雨措施，安装位 置合适，安装牢固，进出线整齐，拉线牢固，熔丝不得用金属代替，箱内不得放其它物品。
5、 现场电源线路及电气设备，由持证电工负责安装维护，经验收合格后，方准投入使用。
6、 施工现场所有设备和机具必须做好保护接零。
7、 严禁破坏生态平衡，除征地范围内的耕地占用，任何人不得侵占地方现有耕地。
8、 保护地方水资源，顺山谷流出的泉水，既是百姓生活用水，又是百姓农田灌溉用水，严禁破坏水源的情况出现。
9、 取土、便道修筑尽量做好不侵占耕地，维护好原有自然地形地貌，做好永久挡护工程。
10、 严禁砍伐地方林木，毁坏地表植被，挖掘土石，埋设管线。对合同规定的施工界限内外的植物、树木，必须尽力维持原状。

附表：
挡墙尺寸表
φ=45°γ=21kN/m3，f=0.4,[σ]=350kPa,m=1.25,n=0.25
墙高
断面尺寸
H
b
B’
h1
△b
x
m
m
m
m
m
3.0
0.50
0.49
0.10
0.00
0.20c
4.0
0.50
0.73
0.14
0.25
0.20
5.0
o.58
0.95
0.19
0.40
0.20
6.0
0.74
1.11
0.22
0.40
0.20
7.0
0.89
1.25
0.25
0.40
0.20
7.5
0.97
1.33
0.26
0.40
0.20
8.0
1.04
1.40
0.27
0.40
0.20
8.7
1.15
1.51
0.29
0.40
0.20
9.0
1.20
1.55
0.30
0.40
0.20

编制： 复核： 签收： 日期：
