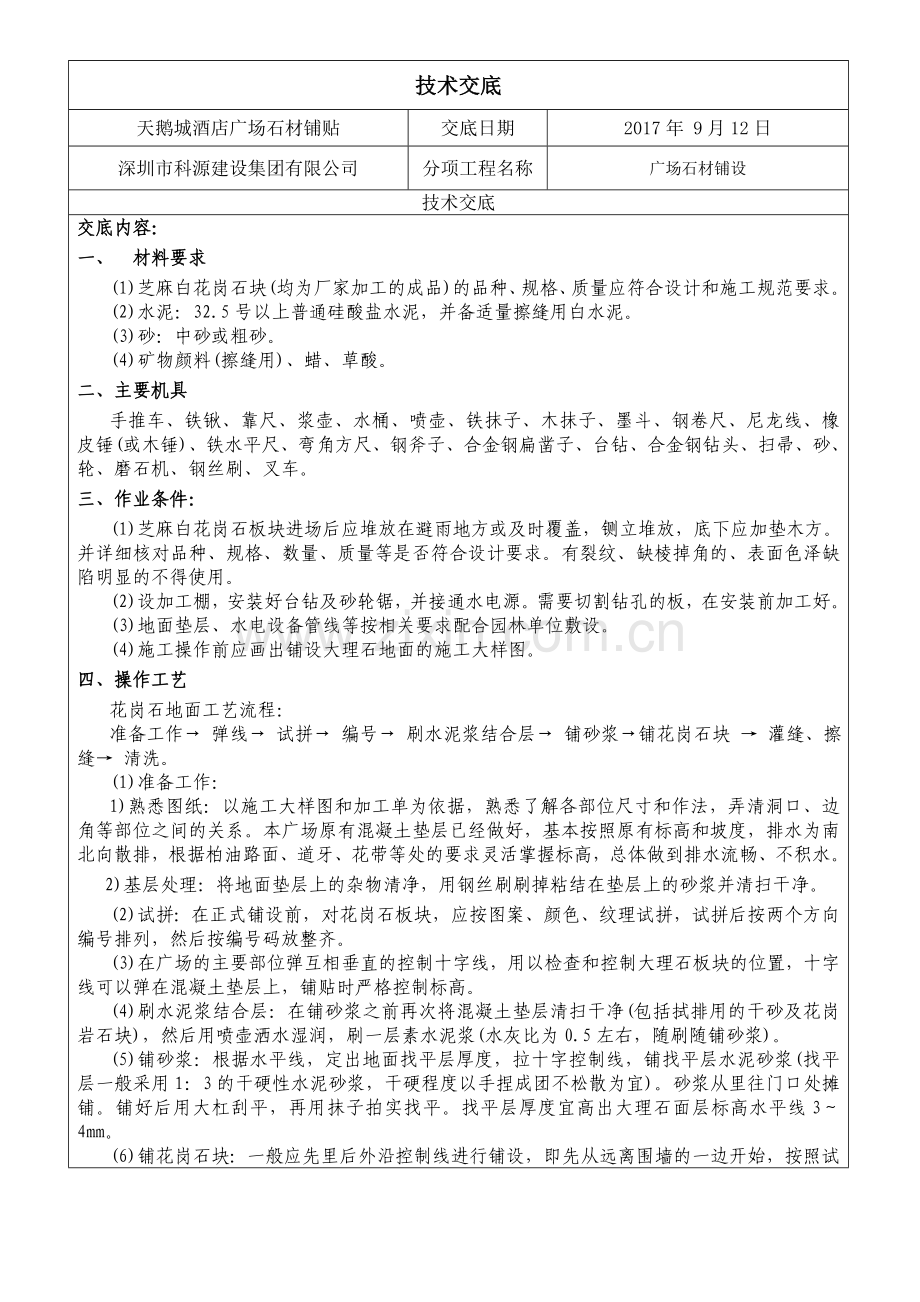

1、技术交底天鹅城酒店广场石材铺贴交底日期2017年 9月12日深圳市科源建设集团有限公司分项工程名称广场石材铺设技术交底交底内容: 一、 材料要求(1)芝麻白花岗石块(均为厂家加工的成品)的品种、规格、质量应符合设计和施工规范要求。(2)水泥:32.5号以上普通硅酸盐水泥,并备适量擦缝用白水泥。(3)砂:中砂或粗砂。(4)矿物颜料(擦缝用)、蜡、草酸。二、主要机具手推车、铁锹、靠尺、浆壶、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙线、橡皮锤(或木锤)、铁水平尺、弯角方尺、钢斧子、合金钢扁凿子、台钻、合金钢钻头、扫帚、砂、轮、磨石机、钢丝刷、叉车。三、作业条件:(1)芝麻白花岗石板块进场后应堆
2、放在避雨地方或及时覆盖,铡立堆放,底下应加垫木方。并详细核对品种、规格、数量、质量等是否符合设计要求。有裂纹、缺棱掉角的、表面色泽缺陷明显的不得使用。(2)设加工棚,安装好台钻及砂轮锯,并接通水电源。需要切割钻孔的板,在安装前加工好。(3)地面垫层、水电设备管线等按相关要求配合园林单位敷设。(4)施工操作前应画出铺设大理石地面的施工大样图。四、操作工艺花岗石地面工艺流程:准备工作 弹线 试拼 编号 刷水泥浆结合层 铺砂浆铺花岗石块 灌缝、擦缝 清洗。(1)准备工作:1)熟悉图纸:以施工大样图和加工单为依据,熟悉了解各部位尺寸和作法,弄清洞口、边角等部位之间的关系。本广场原有混凝土垫层已经做好,
3、基本按照原有标高和坡度,排水为南北向散排,根据柏油路面、道牙、花带等处的要求灵活掌握标高,总体做到排水流畅、不积水。2)基层处理:将地面垫层上的杂物清净,用钢丝刷刷掉粘结在垫层上的砂浆并清扫干净。(2)试拼:在正式铺设前,对花岗石板块,应按图案、颜色、纹理试拼,试拼后按两个方向编号排列,然后按编号码放整齐。(3)在广场的主要部位弹互相垂直的控制十字线,用以检查和控制大理石板块的位置,十字线可以弹在混凝土垫层上,铺贴时严格控制标高。(4)刷水泥浆结合层:在铺砂浆之前再次将混凝土垫层清扫干净(包括拭排用的干砂及花岗岩石块),然后用喷壶洒水湿润,刷一层素水泥浆(水灰比为0.5左右,随刷随铺砂浆)。(
4、5)铺砂浆:根据水平线,定出地面找平层厚度,拉十字控制线,铺找平层水泥砂浆(找平层一般采用1:3的干硬性水泥砂浆,干硬程度以手捏成团不松散为宜)。砂浆从里往门口处摊铺。铺好后用大杠刮平,再用抹子拍实找平。找平层厚度宜高出大理石面层标高水平线34mm。(6)铺花岗石块:一般应先里后外沿控制线进行铺设,即先从远离围墙的一边开始,按照试拼编号,依次铺砌,逐步退至路边。铺前应将板预先浸湿阴干后备用,先进行试铺,对好纵横缝,用橡皮锤敲击木垫板(不得用橡皮锤或木锤直接敲击大理石板)振实砂浆至铺设高度后,将大理石(或花岗石)掀起移至一旁,检查砂浆上表面与板块之间是否相吻合,如发现有空虚之处,应用砂浆填补,然

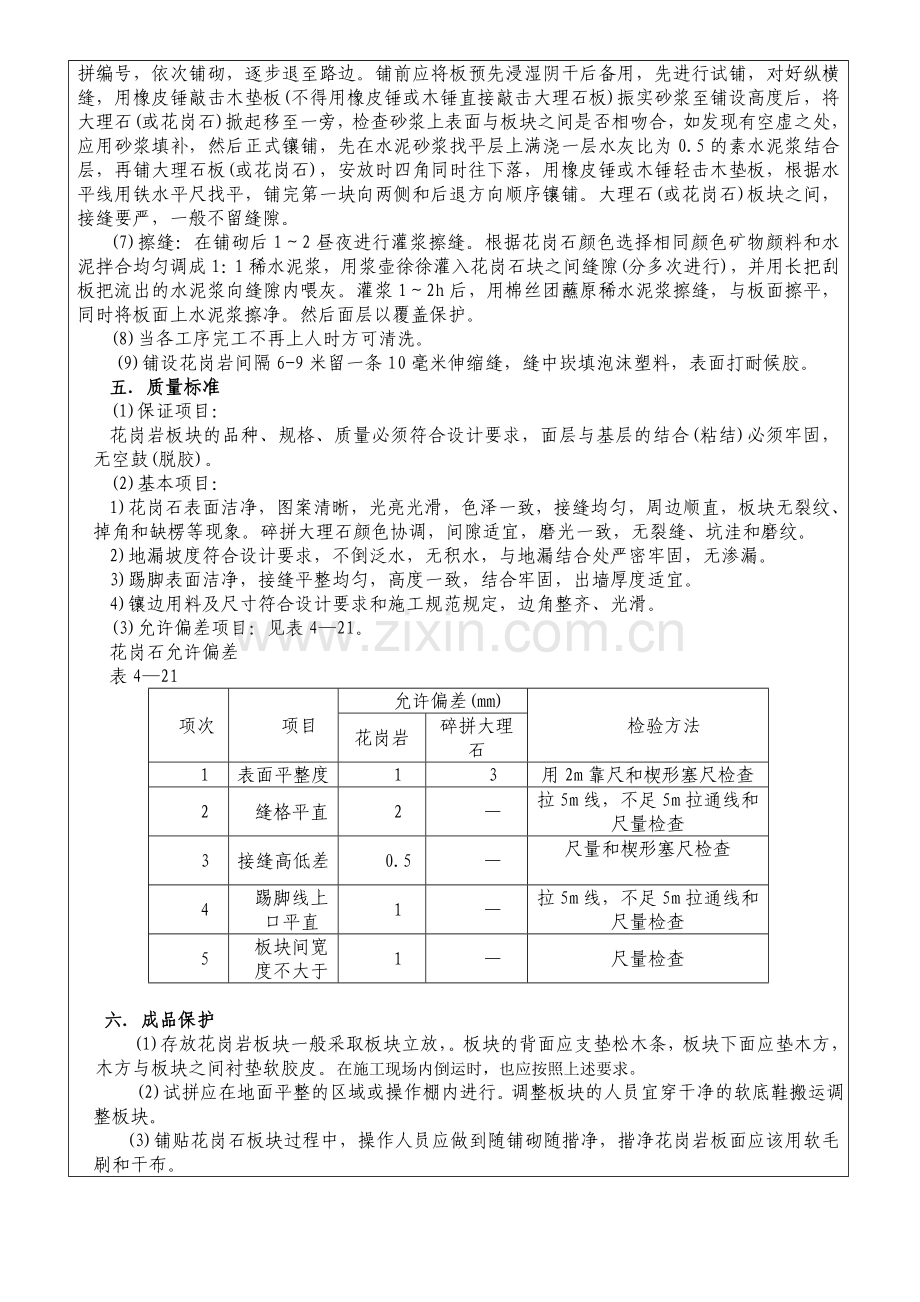

5、后正式镶铺,先在水泥砂浆找平层上满浇一层水灰比为0.5的素水泥浆结合层,再铺大理石板(或花岗石),安放时四角同时往下落,用橡皮锤或木锤轻击木垫板,根据水平线用铁水平尺找平,铺完第一块向两侧和后退方向顺序镶铺。大理石(或花岗石)板块之间,接缝要严,一般不留缝隙。(7)擦缝:在铺砌后12昼夜进行灌浆擦缝。根据花岗石颜色选择相同颜色矿物颜料和水泥拌合均匀调成1:1稀水泥浆,用浆壶徐徐灌入花岗石块之间缝隙(分多次进行),并用长把刮板把流出的水泥浆向缝隙内喂灰。灌浆12h后,用棉丝团蘸原稀水泥浆擦缝,与板面擦平,同时将板面上水泥浆擦净。然后面层以覆盖保护。(8)当各工序完工不再上人时方可清洗。 (9)铺
6、设花岗岩间隔6-9米留一条10毫米伸缩缝,缝中崁填泡沫塑料,表面打耐候胶。五质量标准(1)保证项目:花岗岩板块的品种、规格、质量必须符合设计要求,面层与基层的结合(粘结)必须牢固,无空鼓(脱胶)。(2)基本项目:1)花岗石表面洁净,图案清晰,光亮光滑,色泽一致,接缝均匀,周边顺直,板块无裂纹、掉角和缺楞等现象。碎拼大理石颜色协调,间隙适宜,磨光一致,无裂缝、坑洼和磨纹。2)地漏坡度符合设计要求,不倒泛水,无积水,与地漏结合处严密牢固,无渗漏。3)踢脚表面洁净,接缝平整均匀,高度一致,结合牢固,出墙厚度适宜。4)镶边用料及尺寸符合设计要求和施工规范规定,边角整齐、光滑。(3)允许偏差项目:见表4
7、21。花岗石允许偏差 表421项次项目允许偏差(mm)检验方法花岗岩碎拼大理石1表面平整度13用2m靠尺和楔形塞尺检查2缝格平直2拉5m线,不足5m拉通线和尺量检查3接缝高低差0.5尺量和楔形塞尺检查4踢脚线上口平直1拉5m线,不足5m拉通线和尺量检查5板块间宽度不大于1尺量检查六成品保护(1)存放花岗岩板块一般采取板块立放,。板块的背面应支垫松木条,板块下面应垫木方,木方与板块之间衬垫软胶皮。在施工现场内倒运时,也应按照上述要求。 (2)试拼应在地面平整的区域或操作棚内进行。调整板块的人员宜穿干净的软底鞋搬运调整板块。(3)铺贴花岗石板块过程中,操作人员应做到随铺砌随揩净,揩净花岗岩板面应该
8、用软毛刷和干布。 (4)在花岗石地面或碎拼大理石地面上行走时,找平层砂浆的抗压强度不得低于1.2Mpa。(5)或花岗石地面完工后,铺贴好部位应封闭或在其表面加以覆盖保护。七应注意的质量问题(1)板面与基层空鼓:由于混凝土垫层清理不净或浇水湿润不够。刷水泥素浆不均匀或刷完时间过长已风干。找平层用的砂浆随意加水。大理石板未浸水湿润等因素都易引起空鼓。因此,必须严格遵守操作工艺要求基层必须清理干净,找平层砂浆用干硬性的,随铺随刷一层素水泥浆,花岗石板块在铺砌之前必须浸水湿润。(2)尽端出现大小头:铺砌时操作者未拉通线或不同操作者在同一行铺设时掌握板块之间大小不一致造成。所以在铺砌前必须拉通线,操作者要跟线铺砌,每铺完一行后立即再拉通线检查缝隙是否顺直,避免出现大小头现象。(3)接缝高低不平,缝子宽窄不匀:主要原因是板块本身有厚薄、宽窄、窜角、翘曲等缺陷,预先未严格挑选。房间内水平标高线不统一。铺砌时未严格拉通线等因素均易产生接缝高低不平、缝子不匀等缺陷。所以应预先严格挑选板块,凡是翘曲、拱背、宽窄不方正等块材剔出不予使用。铺设标准块后应向两侧和后退方向顺序铺设,并随时用水平尺和直尺找准,缝子必须拉通线不能有偏差。场地内的标高线要有专人负责引入,且严格按放坡控制场地各处标高。 审核人交底人接受交底班组及员工签名
