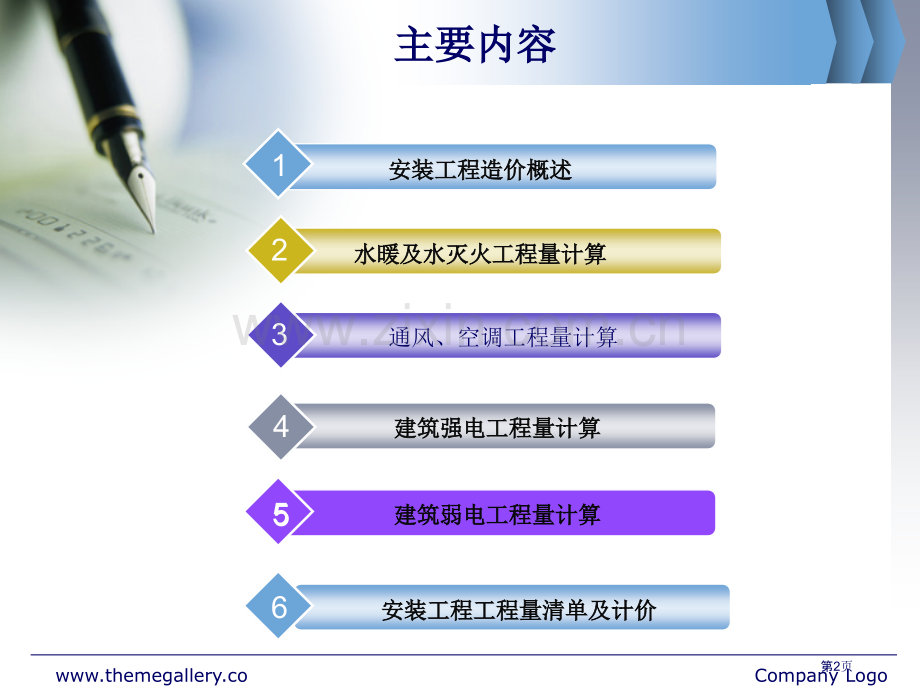

LOGO安装工程预算与清安装工程预算与清单报价单报价 曹丽君 .1第1页Company Logo主要内容主要内容安装工程造价概述安装工程造价概述1水暖及水灭火工程量计算水暖及水灭火工程量计算2通风、空调工程量计算3建筑强电工程量计算建筑强电工程量计算4建筑弱电工程量计算建筑弱电工程量计算565 安装工程工程量清单及计价安装工程工程量清单及计价6第2页Company Logo第一章第一章 安装工程造价概述安装工程造价概述u1.安装工程预算定额安装工程预算定额u2.安装工程造价组成安装工程造价组成u3.安装工程费用计算安装工程费用计算u4.安装工程施工图预算编制安装工程施工图预算编制 （清单报价编制）（4课时）课时）第3页Company Logo1-1安装工程预算定额安装工程预算定额u1.预算定额预算定额 按社会平均必要生产力水平确定。u2.安装工程预算定额安装工程预算定额 安装工程预算定额分为四类：全国、行业、地域、企业。（1）全国统一安装工程预算定额共分12册 （2）全国统一安装工程预算定额作用和适用范围（海拔m以下，地震烈度七度以下地域）（3）全国统一安装工程预算定额编制依据 （4）全国统一安装工程预算定额适用条件1.1.1安装工程预算定额概念安装工程预算定额概念第4页Company Logo 1.1.2安装工程预算定额组成安装工程预算定额组成u1.总说明总说明u2.册说明册说明u3.目录目录u4.章说明章说明u5.定额表定额表u6.附录附录第5页Company Logo1.1.3安装工程预算定额表结构形式安装工程预算定额表结构形式u1.人工人工费费u 人工人工费费=综综合工日（人工消耗数量）合工日（人工消耗数量）*综综合工日合工日单单价价 u （40元元/工日）工日）1月月调调整整为为52元元/工日工日 u2.材料材料费费u （1）计计价材（价材（辅辅材）材）=（材料消耗量（材料消耗量*材料材料单单价）价）u （2）未）未计计价材（主材）价材（主材）=材料消耗量材料消耗量*材料材料单单价价u3.机械机械费费u 机械机械费费=（机械台班消耗量（机械台班消耗量*机械机械台班台班单单价）价）u4.基价基价u 基价（定基价（定额额基价）基价）=人工人工费费+计计价材料价材料费费+机械机械费费第6页Company Logo1.1.4定额系数定额系数u1.超高增加费超高增加费 操作物高度：有楼层为楼地面至安装物距离；无 楼层按操作地面至操作物距离。u2.高层建筑增加费高层建筑增加费 高层建筑是层数在6层（不含6层）以上或高度在20m （不含20m）以上工业与民用建筑（只要满足其中 一个条件），均视为高层建筑。u3.脚手架搭拆费脚手架搭拆费u4.系统调整费系统调整费u5.安装与生产安装与生产同时同时进行费进行费u6.有害有害身体健康环境中施工增加费身体健康环境中施工增加费第7页Company Logo1-2 安装工程造价组成安装工程造价组成1.2.1 建筑安装工程费用组成建筑安装工程费用组成第8页Company Logo1.2.2直接费、间接费、利润、税金计算直接费、间接费、利润、税金计算u1.直接费直接费 （1）直接工程费=工程量*基价（人+材+机）（2）办法费=直接工程费中（人工费+机械费）*费率u2.2.间接费间接费 （1）规费=直接费中（人工费+机械费）*费率 （2）企业管理费=直接费中（人工费+机械费）*费率 u3.3.利润利润 利润=直接费中（人工费+机械费）*利润率u4.4.税金税金 税金=（直接费+间接费+利润）*税率u5.5.造价造价 造价=直接费+间接费+利润+税金第9页Company Logo1-3 建筑安装工程费用计算建筑安装工程费用计算u安装工程费用计算是以人工费安装工程费用计算是以人工费+机械费为基数机械费为基数 以人工费以人工费+机械费为计算基数机械费为计算基数1.3.1 建筑安装工程费用计算程序表建筑安装工程费用计算程序表序号序号费费 用用 项项 目目计计 算算 方方 法法备备 注注（1）直接工程费直接工程费按预算表按预算表（2）其中人工费和机械费其中人工费和机械费按预算表按预算表（3）方法费按要求标准计算（4）其中人工费和机械费其中人工费和机械费按要求标准计算（5）直接、方法费小计（1）+（3）（6）直接、方法费中人工费和机械费小计（2）+（4）（7）间接费间接费（6）*对应费率（8）利润利润（6）*对应利润费率（9）累计（5）+（7）+（8）（10）含税造价含税造价（9）*（1+对应税率）第10页Company Logo1.3.2（河北省）安装工程计价程序表（河北省）安装工程计价程序表序号序号费用项目费用项目计算方法计算方法（1）直接费直接费（2）直接费中人工费直接费中人工费+机械费机械费（3）企业管理费企业管理费(2)费率费率（4）利润利润(2)费率费率（5）规费规费(2)费率费率（6）价款调整价款调整按协议确认方式、方法计算（7）税金税金(1)+(3)+(4)+(5)+(6)费率费率（8）工程造价工程造价(1)+(3)+(4)+(5)+(6)+(7)安装工程安装工程费用用计算是以人工算是以人工费+机械机械费为基数基数 安装工程计价程序表安装工程计价程序表 第11页Company Logo1.3.2（河北省）安装工程计价程序表（河北省）安装工程计价程序表u安装工程安装工程费用用计算是以人工算是以人工费+机械机械费为基数基数 安装工程计价程序表安装工程计价程序表注：各项费率因工程不一样取值不一样。注：各项费率因工程不一样取值不一样。序号序号费用项目费用项目计算方法计算方法（1）直接费直接费（2）直接费中人工费直接费中人工费+机械费机械费（3）企业管理费企业管理费(2)费率费率（4）利润利润(2)费率费率（5）规费规费(2)费率费率（6）价款调整价款调整按协议确认方式、方法计算（7）税金税金(1)+(3)+(4)+(5)+(6)费费率率（8）工程造价工程造价(1)+(3)+(4)+(5)+(6)+(7)第12页Company Logo1.3.3（河北省）安装工程费用标准（河北省）安装工程费用标准u安装工程类别划分为：一、二、三类工程安装工程类别划分为：一、二、三类工程 安装工程费用表安装工程费用表注：表中税金费率工程所在地在市区执行注：表中税金费率工程所在地在市区执行3.45%、工程所在地在县城、镇执行、工程所在地在县城、镇执行3.38%；工；工程所在地不在市区、县城、镇执行程所在地不在市区、县城、镇执行3.25%税金费率区分跟工程类别无关，而与工程所在地相关。序号序号费用项目费用项目计算基数计算基数 费用标准（费用标准（%）一类工程一类工程二类工程二类工程三类工程三类工程（1）直接费直接费 （2）企业管理费企业管理费直接费中人工直接费中人工费费+机械费机械费282016（3）利润利润12118（4）规费规费18.5（5）价款调整价款调整按协议确认方式、方法计算（6）税金税金【（1）+（2）+（3）+（4）+（5）】*3.45%第13页Company Logo1-4安装工程施工图预算编制安装工程施工图预算编制u1.施工图预算编制程序施工图预算编制程序 计算工程量（实际量）-套用定额（基价）-计算措施费-计算计算企业管理费-计算规费-计算利润-计算税金-计算工程造价。u2.工程量清单及报价编制程序工程量清单及报价编制程序 （1）工程量清单编制程序 依据08规范计算清单工程量（净量）-编写项目编码、项目名称、项目特征、计量单位-办法项目清单其它项目清单-规费项目清单-税金项目清单。（2）工程量清单报价编制程序 依据分部分项工程量清单-计算综合单价-计算措施项目费用-计算其它项目费用-计算规费费用-计算税金-计算总造价。第14页Company Logo第二章第二章 水暖及水灭火工程量计算水暖及水灭火工程量计算u1.水暖工程惯用材料及系统组成水暖工程惯用材料及系统组成u2.管道工程量计算管道工程量计算u3.设备安装工程量计算设备安装工程量计算u4.从属项目工程量计算从属项目工程量计算u5.管道、设备防腐、保温工程量计算管道、设备防腐、保温工程量计算u6.实例实例第15页Company Logo2-1水暖工程惯用材料及系统组成水暖工程惯用材料及系统组成u2.1.1水暖惯用材料及图例（复习）水暖惯用材料及图例（复习）u2.1.2给排水系统组成给排水系统组成 1.给水系统组成 2.排水系统组成 3.消防系统组成u2.1.3采暖系统组成采暖系统组成 1.热水采暖系统组成 2.热水地采暖系统组成 （2课时）第16页Company Logo2-2 管道工程量计算管道工程量计算u管道工程量计算规则：管道工程量计算规则：各种管道，均以施工图所表示管道中心线计算延长米，不扣除阀门、管件（也包含减压阀、疏水器、水表、伸缩器等成组安装附件）所占长度。u 1.水平管道计算水平管道计算 例题例题2-1u 2.垂直管道计算垂直管道计算 例题例题2-2 还要有2课时巩固练习 2.2.1给排水系统管道工程量计算给排水系统管道工程量计算（4）第17页Company Logo2.2.2采暖系统管道工程量计算采暖系统管道工程量计算（4）u1.揻弯增加长度揻弯增加长度u2.水平支管工程量计算水平支管工程量计算 例题例题2-32-5u3.立支管工程量计算立支管工程量计算 例题例题2-6 也要有2课时巩固练习采暖系统管道工程量计算规则是：采暖系统管道工程量计算规则是：按图示管道中心线计算管道延长米，管道中阀门和管件所占长度均不扣除，但要扣除散热器所占长度。采暖系统水平干管、垂直干管计算与给排水管道水平管、垂直管计算相同，本节不再讲述，只讲与散热器连接水平支管，立支管计算。第18页Company Logo2-3设备安装工程量计算设备安装工程量计算u1.设备本身工程量计算简单，分别按照施设备本身工程量计算简单，分别按照施工图设计统计数量，按工图设计统计数量，按“组组”或或“套套”计计价。价。u2.设备与管道分界限设备与管道分界限 （1）浴盆安装，以）浴盆安装，以“组组”为计算单位为计算单位 1）给水管分界：分界点是水平管与支管交接处，冷热水混合水嘴或冷水嘴标高普通为H0.670m，若水平管设计高度与其不符时，则需增加引上（下）管，该管段应计入室内给水管道延长米中。冷水浴盆定额中含给水管0.15m；冷热水浴盆定额中含给水管0.30m。2）排水管分界：分界点以存水弯排出口处为界，定额排水部分含浴盆排水配件和一个存水弯，但排水配件和存水弯之间垂直排水短管应计入室内排水管道延长米中。2.3.1卫生器具工程量计算卫生器具工程量计算第19页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算 图216 浴盆安装示意图第20页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算u2.洗脸盆、洗手盆安装，以洗脸盆、洗手盆安装，以“组组”为计算单位为计算单位 (1)给水管分界，洗脸盆、洗手盆给水管布置主要有两种 1)上配水形式，分界点是水嘴支管与水平管连接三通处，水平管标高普通为H1.000m。2)下配水形式，分界点是角式截止阀（角阀）处，角阀以上给水管包含在定额中，角阀标高普通为H0.450m，若水平管设计高度与其不符时，则需增加引上（下）管，该管段应计入室内给水管道延长米中。(2)排水管分界 排水管分界点在存水弯与器具排水管交接处，普通是地面位置。第21页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算u3.3.洗涤盆、化验盆安装，以洗涤盆、化验盆安装，以“组组”为计算单位为计算单位 (1)洗涤盆安装 1）给水管分界：分界点同洗脸盆。2）排水管分界：分界点是排水横管与器具排水立管交界处，因定额中含DN50排水管0.4m/组，若排水横管设计与其不符时，则需增加引上管，该管段应计入室内排水管道延长米中，如图218所表示。图218 洗涤盆给排水示意图 第22页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算 (2)化验盆安装 1）给水管分界：单联、双联、三联化验盆分界点在化验盆上沿（试验桌台面），因为定额中每组化验盆含给水管0.2m/组；脚踏式开关化验盆分界点在脚踏开关处，因为定额中含给水管1.3m/组。2）排水管分界：分界点是排水横管与器具排水立管交接处，因定额中含DN50排水管0.6m/组。若排水横管设计与其不符时，则需增加引上管，该管段应计入室内排水管道延长米中，如图219所表示。若化验盆用洗涤盆代替，则排水分界点执行洗涤盆标准，如图218所表示。图219 化验盆给排水示意图第23页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算u4.淋浴器安装，以淋浴器安装，以“组组”为计算单位为计算单位 给水管分界：分界点是水平管与支管交接处,定额含混合水管和对应阀门、喷头,冷水管标高普通为H0.900m，如图220所表示。图220 淋浴器给水示意图第24页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算u5.大便器安装，以大便器安装，以“套套”为计算单位为计算单位 (1）蹲式大便器安装 1）给水管分界 高水箱：分界点是水平管与水箱支管交接处，定额中含DN15给水管0.3m/套，含DN32冲洗管2.5m/套。低水箱：分界点是角阀处，角阀标高普通为H0.700m，水箱底距离蹲便器台面为900mm，定额中含DN50冲洗管1.1m/套。阀冲洗：分界点是水平管与冲洗管交接处，普通冲洗阀和手压式冲洗阀交接点标高普通为H1.500m；脚踏式冲洗阀和自闭式冲洗阀交接点标高普通为H1.000m。图221 蹲便器给水示意图第25页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算 2)排水管分界：分界点以存水弯排出口为界，定额中每套蹲式大便器含1个DN100存水弯，但蹲式大便器排水口和存水弯之间垂直器具排水短管应计入室内排水管道延长米中。如图222所表示。图222 蹲便器排水示意图 （2）坐式大便器安装 1）给水管分界：分界点是水平管与连接水箱支管交接处，坐式大便器安装定额中含进水箱给水管0.3m，角阀标高普通为H0.250m。若水平管设计高度与其不符时，则需增加引上（下）管，该管段应计入室内给水管道延长米中，如图223所表示。图223 坐式大便器给水示意图 第26页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算 2)排水管分界：分界点以坐式大便器排出口与器具排水立管交接处。坐便器本身有水封设施，定额中不含存水弯。如图224所表示。图224 坐便器排水示意图u6.小便器安装，以小便器安装，以“套套”为计算单位为计算单位 1）给水管分界：分界点是水平管与冲洗管交接处，如图2-25所表示，挂斗式普通式水平管标高普通为H1.200m，定额中含给水管0.15m/套；高水箱（单联、双联、三联）水平管标高普通为H+2.000m,定额中含给水管0.3m/套。2）排水管分界：挂斗式小便器分界点是存水弯与器具排水管交界处，如图225所表示，普通是地面位置；立式小便器分界点是排水横管与器具排水立管交界处，因立式小便器安装定额中含DN50排水管，其中单联、双联、三联所含排水管分别为0.3m、0.6m、0.9m。第27页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算 图225 小便器给排水示意图第28页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算u 7.地漏、扫除口安装，以地漏、扫除口安装，以“个个”为计算单位为计算单位 （1）地漏安装 依据其公称直径不一样，分别以“个”为计算单位。（2）扫除口安装 依据其公称直径不一样，分别以“个”为计算单位。扫除口可分为地面扫除口和水平扫除口，上返到地面上为地面扫除口，安装于各层排水横管末端为水平扫除口。如图226所表示。地面扫除口 地面扫除口 水平扫除口 图226 扫除口排水示意图 第29页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算u8.排水栓安装，以排水栓安装，以“组组”为计算单位为计算单位 （1）污水池、洗涤池 安装形式有甲型和乙型两种，如图227所示，污水池、洗涤池上安装排水栓，普通按带存水弯考虑，其给水龙头另计。1）甲型污水池、洗涤池安装在地面上，排水管分界点是横支管与存水弯连接处。2）乙型污水池、洗涤池安装高度为800mm，存水弯在地面上，排水管分界点是器具排水管与存水弯交界处，普通是地面位置。甲型 乙型 图227 污水池、洗涤池给排水示意图 第30页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算 （2）盥洗槽 盥洗槽长度在3m内时设一个排水栓，按乙型污水池考虑；长度超出3m设两个排水栓，是带存水弯和不带存水弯各一个。如图228所表示。1）盥洗槽给水管及水龙头另计。2）排水管分界点是地面标高，每个排水栓垂直排出部分定额已经考虑，但两个排水栓之间横管长度要计入排水管延长米中。图228 3m以上盥洗槽排水示意图 第31页Company Logo2.3.1卫生器具工程量计算卫生器具工程量计算u9.小便槽冲洗管小便槽冲洗管 给水管道延长米算至冲洗花管高度，阀门、冲洗花管应另行计算，分别套对应定额，如图229所表示。图229 小便槽给水示意图第32页Company Logo2.3.2管道附件工程量计算管道附件工程量计算u1.阀门安装阀门安装 各种阀门安装均以“个”为计算单位。如：DN25;De20其中法兰阀门安装定额按一副法兰考虑，法兰数量不另计。u2.低压器具、水表组成与安装低压器具、水表组成与安装 （1）水表组成、安装 以“组”为计算单位。螺纹水表组：水表+阀门 法兰水表组：水表+各类阀门+旁通管，实际安装形式与定额不一样时，可按设计用量调整。（2）疏水器组成、安装 以“组”为计算单位。实际组成与定额不一样时，可按设计用量调整。（3）减压阀组成、安装 以“组”为计算单位。实际组成与定额不一样时，可按设计用量调整。第33页Company Logo2.3.2管道附件工程量计算管道附件工程量计算u3.伸缩器制作安装伸缩器制作安装 （1）方形伸缩器，其两臂长度计入管道延长米中，其主材在计算管道时考虑，以“个”为计算单位。（2）套筒、波纹伸缩器，以“个”为计算单位。u4.排气装置排气装置 （1）集气罐 套第六册定额，制作以“kg”为计算单位；安装以“个”为计算单位。另计防腐及支架工程量。（2）自动排气阀 以“个”为计算单位。与其连接阀门未包含在此定额内，应另行计算。（3）手动排气阀 以“个”为计算单位。规格为10mm。第34页Company Logo2.3.3其它水表安装工程量计算其它水表安装工程量计算u1.消火栓消火栓 按施工图设计统计数量，定额按单栓、双栓和公称直径不一样划分子目，以“套”为计算单位。如：DN50;DN65.u2.消防喷头消防喷头 按施工图设计统计数量，按安装形式分为有吊顶、无吊顶两种，以“个”为计算单位。第35页Company Logo2.3.3其它水表安装工程量计算其它水表安装工程量计算u3.散热器散热器 散热器工程量计算按施工图设计依据不一样类型统计“片”数量或“组”数量，普通散热器安装定额已综合考虑了托钩或卡子安装，只有闭式散热器，若主材价不包含托钩时，托钩价格另行计算。（1）铸铁散热器安装 长翼、圆翼、柱型散热器组成安装均以“片”为计算单位。（2）光排管散热器制作安装 按光排管长度以“m”为计算单位。联管作为材料已列入定额，不得重复计算。（3）钢制散热器安装 钢制散热器依据不一样种类，分别按以下要求计算：钢制闭式散热器按不一样型号以“片”为计算单位；钢制板式散热器按不一样型号以“组”为计算单位；钢制壁式散热器按不一样重量（15kg以内、15kg以上）以“组”为计算单位；钢制柱式散热器按不一样片数（68片、1012片）以“组”为计算单位。第36页Company Logo2.3.3其它水表安装工程量计算其它水表安装工程量计算u4.水箱水箱 （1）成品水箱安装 以“个”为计算单位，按水箱容量（m3）大小，执行对应安装项目，水箱为未计价材。（2）钢板水箱制作 以“kg”为计算单位。按施工图所表示尺寸，不扣除人孔、手孔重量进行计算，其上法兰、短管、水位计、内外人梯均未包含在项目内，发生时可另行计算。1）标准钢板水箱制作，重量采取标准图集提供重量。2）非标准钢板水箱制作，能够采取内插法，参考标准图集提供水箱体积和重量进行计算，也能够按水箱详图所表示尺寸详细计算水箱重量。（3）钢板水箱安装，以“个”为计算单位，按水箱容量（m3）大小，执行对应安装项目。第37页Company Logo2-4从属项目工程量计算从属项目工程量计算 管道材质不一样，支架材料也不一样，钢管需要型钢支架，塑料管需要塑料管夹，工程量计算也就不一样，在计算管道支架制作、安装工程量时，要注意以下两点：室内DN32mm及以内给水、采暖管道均已包含管卡及托钩制作安装；排水管均包含管卡及托吊支架、通气帽、雨水漏斗制作安装。型单立管管卡型单立管管卡 墙安装单管托架墙安装单管托架 2.4.1管道支架工程量计算管道支架工程量计算第38页Company Logo2.4.1管道支架工程量计算管道支架工程量计算u1.型钢支架工程量计算型钢支架工程量计算 以“kg”为计算单位，计算型钢支架重量。（1）统计数量，分别按立管支架、水平管支架计算数量。）统计数量，分别按立管支架、水平管支架计算数量。A:立管支架数量按不一样管径分别统计。层高H4m时，每层设1个；层高H4m时，每层不得少于2个。B:水平管支架（托架、吊架）数量按按不一样管径分别统计，按公式计算。表 水平钢管支架、吊架最大间距表（m）公称直径（mm）DN15DN20DN25DN32DN40DN50DN70DN80DN100DN125DN150支架最大间距保温管1.52.02.02.53.03.04.04.04.55.06.0非保温管2.53.03.54.04.55.06.06.06.57.08.0由上表可知管道支架数量要把保温、非保温分开由上表可知管道支架数量要把保温、非保温分开计算。算。第39页Company Logo2.4.1管道支架工程量计算管道支架工程量计算（2）计算支架重量）计算支架重量，依据图集计算每种规格支架单个重量，再依据图集计算每种规格支架单个重量，再乘以该规格数量即得重量。乘以该规格数量即得重量。管道支架数量分开了保温和非保温，那么支架单个重量也要对应分开计算。例题例题2-7u2.塑料管夹工程量计算塑料管夹工程量计算 塑料管夹是成品，塑料管夹安装定额不分管径以“个”为计算单位，按不一样管径分别计算立管和水平管管夹数量再汇总。表 塑料管支架最大间距表 管径（管径（mm）1416182025324050637590110最最大大间间距距立管立管0.60.70.80.91.01.11.31.61.82.02.22.4水水平平管管冷水管冷水管0.40.50.50.60.70.80.91.01.11.21.351.55热水管热水管0.20.250.30.30.350.40.50.60.70.8第40页Company Logo2.4.2套管工程量计算套管工程量计算u1.防水套管防水套管 以“个”为计算单位，分管径统计数量，用公称直径“DN”，套用第6册，防水套管制作和安装两项定额子目。比如：入户管为DN80,防水套管即为DN80。注意：防水套管管径按被套管管径确定，因防水套管制作定额中已经考虑按大管价格计主材费。u2.钢套管钢套管 河北省以“个”为计算单位，分管径统计数量，管径按被套管管径确定。如：管道为DN25;钢套管即为DN25。u3.镀锌铁皮套管镀锌铁皮套管 以“个”为计算单位，分管径统计数量，管径按被套管管径确定。如：管道为DN32;钢套管即为DN32。第41页Company Logo2.4.3管道消毒、冲洗工程量计算管道消毒、冲洗工程量计算u1.给给水管道消毒、冲洗水管道消毒、冲洗u 以以“m”为计为计算算单单位。按定位。按定额额子目划分子目划分汇总汇总管道管道长长度。度。u 例例题题2-10u2.自自动喷动喷水水灭灭火系火系统统管网冲洗管网冲洗u 以以“m”为计为计算算单单位。按定位。按定额额子目划分子目划分汇总汇总管道管道长长度。度。2.4.4采暖系统调整采暖系统调整 以“系统”为计算单位。按系统数量进行计算，不属于采暖系统热水给水系统不列此项。第42页Company Logo2.5管道、设备防腐、保温工程量计算管道、设备防腐、保温工程量计算u1.管道除锈、刷油管道除锈、刷油 管道除锈、刷油工程量是计算管道外展开面积，以“m2”为计算单位。计算方法是查表中保温厚度为零（即0）这列数据，单位：m2/m。u2.管道保温（冷）管道保温（冷）管道保温（冷）工程量是计算保温材料体积，以“m”为计算单位。按不一样管径查表计算后再求和。计算方法是查表中绝热厚度对应那列保温材料体积数据，单位：m/m。u3.管道保温外防潮层、保护层管道保温外防潮层、保护层 管道保温外保护层工程量是计算保温材料外表面积，以“m2”为计算单位，按不一样管径查表计算后再求和。计算方法是查表中绝热厚度对应那列保温外表面积数据，单位：m2/m。u 例题例题2-112.5.1管道防腐、刷油、保温工程量计算管道防腐、刷油、保温工程量计算第43页Company Logo2.5.2设备防腐、刷油、保温工程量计算设备防腐、刷油、保温工程量计算u1.散热器除锈、刷油工程量散热器除锈、刷油工程量（1）钢制散热器 普通在出厂时已经做了除锈、刷油工作，不用计算工程量。（2）光排管散热器 按管道长度计算工程量，散热器除锈、刷油工程量也按管道计算方法进行。（3）铸铁散热器 其除锈、刷油工程量应按散热面积计算，惯用散热器每片散热面积见表22。如：四柱813型散热器500片 散热除锈、刷油面积=0.28m2/片500片140m2第44页Company Logo2.5.2设备防腐、刷油、保温工程量计算设备防腐、刷油、保温工程量计算u2.钢板水箱除锈、刷油、保温及保护层工钢板水箱除锈、刷油、保温及保护层工程量程量 （1）钢板水箱除锈、刷油工程量 水箱除锈、刷油工程量是计算水箱内外表面积，以“m2”为计算单位。（2）钢板水箱保温工程量 钢板水箱保温工程量是计算水箱外保温材料体积，以“m3”为计算单位。（3）钢板水箱保温外保护层、刷漆工程量 钢板水箱保温外保护层刷油工程量是计算水箱保温材料外表面积，其表面尺寸每边都增加一个保温厚度，以“m2”为计算单位。u例题例题2-12第45页Company Logo2.5.3型钢支架刷油、防腐工程量计算型钢支架刷油、防腐工程量计算u 型钢支架除锈、刷油等防腐工程量是管道支架和设备支架重量之和，以“kg”为计算单位。对于DN32及以下管道支架，定额只考虑了支架制作、安装工作，这部分管道支架也需要进行除锈、刷油等防腐工作，能够利用定额提供支架数量计算其对应重量。u例题例题2-13第46页Company Logo第三章第三章 通风、空调工程量计算通风、空调工程量计算u1.管道工程量计算管道工程量计算u2.设备、部件工程量计算设备、部件工程量计算u3.管道及部件刷油、防腐、绝热工程量管道及部件刷油、防腐、绝热工程量计算计算 u4.计算实例计算实例第47页Company Logo3-1 管道工程量计算管道工程量计算u1.通风系统组成通风系统组成 （1）送风（给风）系统组成）送风（给风）系统组成 1）新风口：新鲜空气入口。2）空气处理设备：由空气过滤、加热、加湿等部分组成。3）通风机：将处理好空气送入风管设备。4）送风管道：将通风机送来新风送到各房间。管上装有调整阀、送风口、防火阀、检验孔等部件。5）送（出）风口：装于送风管上，将处理后空气均匀送入各房间。6）管道配件（管件）：弯头、三通、四通、异径管、导流片、静压箱等。7）管道部件：各种风口、阀、排气罩、风帽、检验孔、测定孔和风管支、吊托架等。3.1.1 通风、空调系统组成通风、空调系统组成第48页Company Logo3.1.1 通风、空调系统组成通风、空调系统组成（2）排风系统组成）排风系统组成 1）排风口：将各房间内污浊空气吸入排（回）风管道入口。2）排风管：也称回风管，指输送污浊空气管道，管上装有回风口、防火阀等部件。3）排风机：将浊气经过机械从排风管排出。4）风帽：将浊气排入大气中，并预防空气、雨雪倒灌部件。5）除尘器：可利用排风机吸力将灰尘及有害物质吸入除尘器中，再集中排除。6）其它管件和部件：同送风系统所述。第49页Company Logo3.1.1 通风、空调系统组成通风、空调系统组成u2.空调系统组成空调系统组成 1）百叶窗：用于挡住室外杂物进入。2）保温阀：当空调系统停顿工作时，可预防室外空气进入。3）空气过滤器：去除空气中灰尘。4）一次加热器：安装在喷淋室或冷却器前加热器，用于提升空气湿度和增加吸湿能力。5）调整阀门：调整一、二次循环风量，使室内空气循环使用，以节约冷（热）量。6）喷淋室：能够依据使用需要喷淋不一样温度水，对空气进行加热、加湿、冷却、减湿等空气处理过程。7）二次加热器：安装在喷淋室或冷却器之间加热器，用于加热喷淋室空气，以确保送入室内空气含有一定温度和相对湿度。第50页Company Logo3.1.2 通风、空调管道工程量计算通风、空调管道工程量计算u1.通风管道工程量计算通风管道工程量计算 风管工程量以施工图所表示风管中心线长度为准，按风管不一样断面形状（圆形、方形、矩形）展开面积计算，以“m2”为计算单位。计算分两步进行。1）第一步：风管长度计算，一律以施工图所表示风管中心线长度为准，包含弯头、三通、变径管、天圆地方等管件长度，不包含部件所占长度。支管长度从其与主管中心线交接点算起，变径管以中心为界。部件长度值按下表取用。惯用风管部件长度惯用风管部件长度 单位：单位：mm 序号123456部件名称蝶阀止回阀对开多叶调整阀圆防火阀矩防火阀斜插板阀部件长度150300210D240B240D200第51页Company Logo3.1.2 通风、空调管道工程量计算通风、空调管道工程量计算 2）第二步：展开面积计算，不扣除检验孔、测定孔、送风口、吸风口等所占面积，咬口重合部分也不增加。圆形风管展开面积 FDL3.14DL （3-1）矩形风管展开面积 FSL2（AB）L （3-2）式（3-1）和式（3-2）中F-风管展开面积（m2）；D-圆形风管直径（m）；S-矩形风管周长（m）；A、B-矩形风管两边尺寸，长、高（m）；L-风管长度（m）。例题例题3-1第52页Company Logo3.1.2 通风、空调管道工程量计算通风、空调管道工程量计算u2.各种通风管道工程量计算时注意事项各种通风管道工程量计算时注意事项 1）整个通风系统设计采取渐缩管均匀送风者，圆形风管按平均直径计算，矩形风管按平均周长计算，执行对应项目，其人工乘以系数2.5。2）薄钢板通风管道制作安装项目中，包含弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架制作用工，但不包含跨越风管落地支架，落地支架执行设备支架项目。3）柔性软风管安装，按图示管道中心线长度以“m”为计算单位，柔性软风管阀门安装以“个”为计算单位。4）净化通风管道、玻璃钢通风管道、复合型通风管道制作安装同（2）条 5）不锈钢通风管道、铝板通风管道制作安装项目中包含管件，但不包含法兰和吊托支架。法兰和吊托支架应单独列项，以“kg”为计算单位。6）塑料通风管道制作安装项目中，包含管件、法兰、加固框，但不包含吊托支架。吊托支架应单独列项，以“kg”为计算单位。u3.空调水管道计算空调水管道计算 空调供、回水管道计算方法参考水暖管道计算规则，不再重复讲述。第53页Company Logo3.1.3通风管道从属构件工程量计算通风管道从属构件工程量计算u1.风管弯头导流叶片，按叶片图示面积以“m2”为计算单位，也可按表3-2计算叶片面积。表表32 单导流叶片面积表单导流叶片面积表 u2.帆布软接头或人造革软接头，按接头长度以展开面积计算，以“m2”为计算单位。u3.风管测定孔制作与安装，以“kg”为计算单位。工程量计算可查通风空调工程定额中“附录一国家通风部件标准质量表”确定。u4.温度与风量测定孔，以“个”为计算单位。风管高/mm 200250320400500630800100012501600面积/m2 0.0750.0910.1140.140.170.2160.2730.4250.5020.6320.788第54页Company Logo小知识小知识u 为确保风管和配件质量，国家对其钢板最小厚度有对应要求，见表3-3。u 表表33 风管和配件钢板最小厚度（风管和配件钢板最小厚度（mm）圆形风管直径或矩形风圆形风管直径或矩形风管大边长管大边长/mm 普通风管 除尘风管除尘风管 消防排烟消防排烟 输送油烟、水蒸输送油烟、水蒸气、腐蚀性气体气、腐蚀性气体 200 0.51.51.02.0200500 0.751.51.02.05001120 1.02.01.52.011201400 1.22.02.02.01400 1.53.02.03.0第55页Company Logo3.2 设备、部件工程量计算设备、部件工程量计算u1）通风机：按设计不一样型号以“台”为计算单位。u2）空调机：按不一样重量和安装方式以“台”为计算单位；分段组装式空调器安装以“kg”为计算单位。u3）风机盘管：按安装方式不一样以“台”为计算单位；诱导器单独安装，执行风机盘管安装项目，以“台”为计算单位。u4）静压箱：以“m2”为计算单位。u5、过滤器：按过滤效果分为高、中、低三档，均以“台”为计算单位。非成品过滤器，其框架制作安装及除锈、刷油另行计算，以“kg”为计算单位。u6）消声器：安装按其规格型号以“个”为计算单位。消音弯头制作、安装均按其规格型号以“m2”为计算单位。u7）玻璃钢冷却塔：按冷却水量分档，以“台”为计算单位。执行机械设备安装工程定额子目。3.2.1设备安装工程量计算设备安装工程量计算第56页Company Logo3.2.2风管部件工程量计算风管部件工程量计算u惯用风管部件有阀类、风口、风帽、罩类等，伴随科学技术发展，通风空调工程设计逐步成熟，风管部件能够由生产厂家大量生产，施工企业或建设单位依据设计要求提供规格数量就能买到，风管部件制作这项工作已经由成品部件代替以前现场制作。u风管部件安装工程量以“个”为计算单位，将购置成品部件价格以主材列入预算中。需要按“kg”计算项目，再按国家通风部件标准重量表转化成重量，套对应定额。第57页Company Logo3.3 管道及部件刷油、防腐、绝热工程量计算管道及部件刷油、防腐、绝热工程量计算u1.通风管道除锈、刷油工程量通风管道除锈、刷油工程量 1）除锈工程量，按风管制作安装工程量计算，以“m2”为计算单位，使用人工除锈定额。2）刷油工程量，按风管制作安装工程量计算，以“m2”为计算单位，按设计要求涂刷漆种和遍数，套对应定额。单面刷油时，基价1.2；内外同时刷油时，基价1.1。其中风管上法兰、加固框、吊架、托架、支架均包含在此系数内。3）当通风管道不需要除锈、刷油，但需计算法兰、加固框、吊架、托架、支架等除锈、刷油工程量时，其除锈、刷油工程量，按通风管道制作、安装定额中型钢含量，计算其重量。例题例题3-23.3.1通风管道刷油、防腐、绝热工程量计算通风管道刷油、防腐、绝热工程量计算第58页Company Logo3.3.1通风管道刷油、防腐、绝热工程量计算通风管道刷油、防腐、绝热工程量计算u2.通风管道绝热工程量通风管道绝热工程量 通风管道绝热工程量，以“m3”为计算单位，按下式计算。V2(AB2)L2(AB)L42LS42L 式中：A、B-矩形风管两边尺寸，长、高(m)；保温层厚度（mm）；L风管长度（m）；S矩形风管展开面积(m2)。u3.通风管道保温层外保护层及刷油工
