毕业论文(设计)--贺兰山贺兰口岩画管理区安全用水工程建设方案.doc

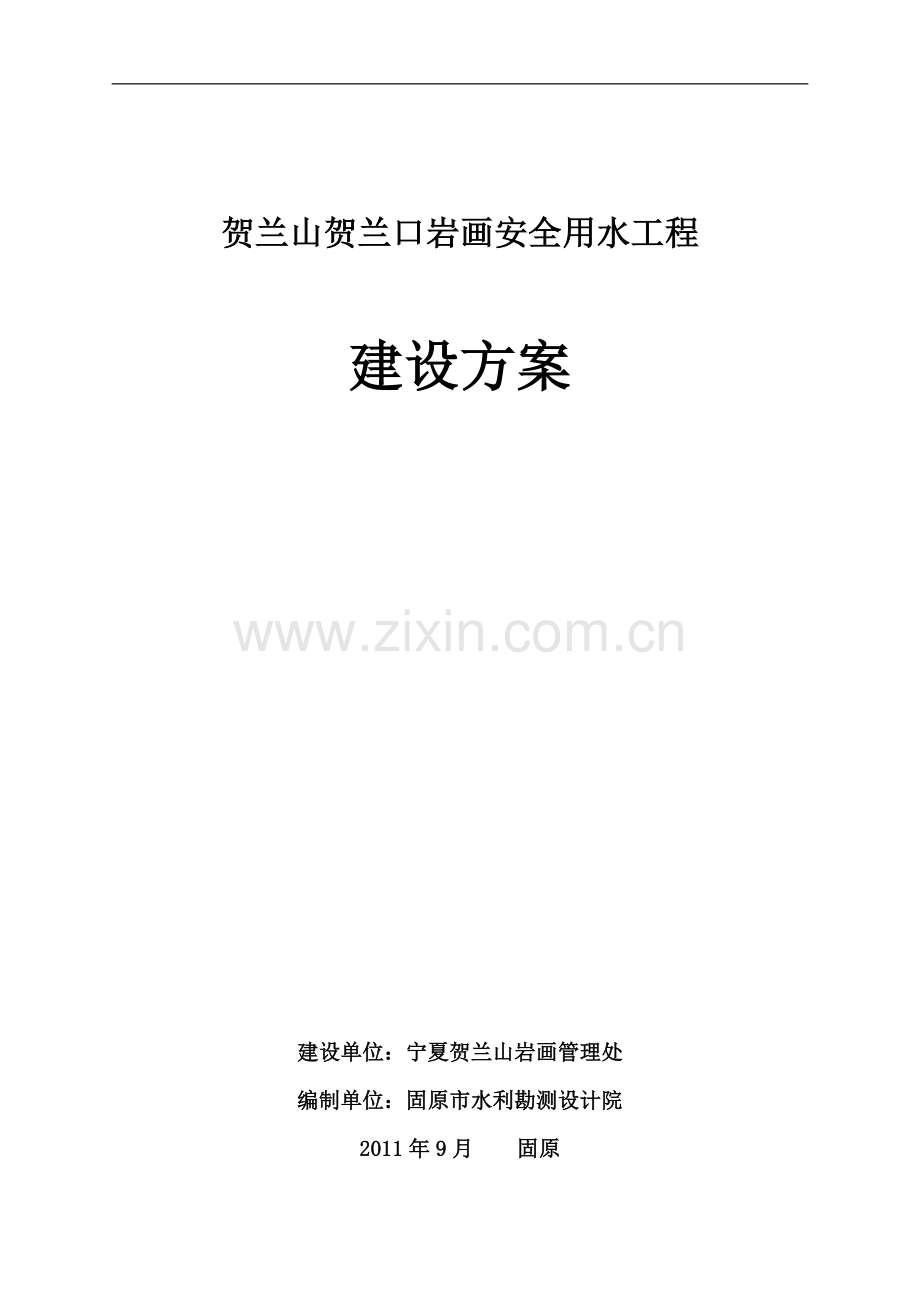

贺兰山贺兰口岩画安全用水工程建设方案建设单位：宁夏贺兰山岩画管理处编制单位：固原市水利勘测设计院2011年9月 固原51批准：李世虎核定：马志坚审查：辛殿文校核：雒旭升编写：杨建军 杨金敏 赵峰 苏华明 纪学成制图：纪学成目 录第一章 总论11.1概况11.2项目建设的必要性和可行性11.3项目建设规模及内容21.4项目建设目标及建设方案21.5投资概算及资金筹措31.6工程建设管理3第二章 项目建设的必要性和可行性542.1项目建设的必要性542.2项目建设的可行性65第三章 建设地点及条件73.1建设地点73.2自然条件73.3社会经济情况13第四章 建设规模及内容15144.1建设规模15144.2建设内容1514第五章 建设方案16155.1建设目标16155.2建设标准16155.3建设方案1716第六章 水保环保消防与节能26246.1水土保持26246.2环境保护28266.3消防28266.4节能2927第七章 项目组织管理保障措施及结论31297.1项目组织管理31297.2结论3331第八章 项目进度计划及效益34328.1项目进度计划34328.2项目效益3432第九章 投资估算及资金筹措36359.1投资估算36359.2资金筹措4039第十章 建设项目和招投标形式4140第十一章 附表及附图414011.1附表414011.2附图4140第一章 总论1.1概况宁夏贺兰山贺兰口，位于银川平原西侧贺兰山东麓中段，地处银川市贺兰县金山乡金山村。贺兰山岩画保护景区中心地带位于东经10602，北纬3844。南北宽约5248 m，东西长约 6552 m，总面积约为2109.85 hm2。贺兰口山势峥嵘险峻，奇峰突兀，怪石嶙峋，沟口海拔1448.00m。贺兰沟一年四季清泉长流，水源充沛，林木葱茏，为野生动物提供了优越的自然环境，也为先民们提供了丰富的物质生活条件。贺兰山岩画景区 贺兰山岩画名胜风景区现有职工64人，景区范围内 现有林地11.9hm2，园地2.9 90hm2，牧草地13110.1 10hm2，水域2.3 30hm2，未利用地621.1 10hm2。贺兰山岩画名胜风景区从2000年10月开始运营，至2010年底 10年来共累计接待中外游客577565人，其中中国游客575073人，外国游客2492人，总收入1534.48万元，平均每年接待中外游客57757人，年均收入153.45万元。贺兰山贺兰口岩画名胜风景区2000年为4025人且全部为国内游客，到2010年全年接待中外游客已经达到125814人，其中：国内游客125077人、外国游客737人,根据贺兰山贺兰口岩画名胜风景区旅游规划，按照2000年到2010年近10年来接待中外游客的数量发展趋势及游客增长率，预测到至2025年游客人数可达到1023756人，其中：国内游客可达到1017759人、外国游客可达到5997人。景区管理人员及服务人员应将达到150人。1.2项目建设的必要性和可行性贺兰山贺兰口岩画保护范围地处贺兰山东麓低中山区，现无完整的供水系统，只是在沟谷南侧紧靠山壁筑渠引水，维持必要的生产生活用水，供农田、果园灌溉之用。根据岩画保护总体规划，主要考虑岩画管理服务人员和游客的生活用水，以及果园、林地等生态用水，景区景观用水等。贺兰山贺兰口岩画是价值十分突出的文化遗存，通过对岩画保护与利用，开展以岩画为内容的考古研究、学术交流、文化旅游，不仅可以有效地宣传贺兰山贺兰口岩画，扩大贺兰山贺兰口岩画的知名度，增长人们的历史文化知识，激发爱国热情，亦能增加经济效益，推动岩画保护和社会经济进步因此，贺兰山贺兰口岩画供水设施的建设将有利的支撑岩画旅游业的发展。1.3项目建设规模及内容本项目规划打机井2眼，单井深180m，；建独立泵房管理房泵房12间28m224m2（包括机井泵房和配电设施，）；2000m3蓄水池1座，； 砌筑闸阀井8508座,；铺设200PE管道3.80km，其中：1.0MP的PE管长3000m、0.63MP的PE管长800m。；架设高压输电线路3.3km，低压输电线路10.0km6km，100KVA变压器1台，配套潜水泵2台,远程水位控制系统1套，景区供水蓄水池管道增压泵加压设备12台套，配电设施2套，水处理管理房12m2，水处理设施一1套。1.4项目建设目标及建设方案1.2.1工程建设目标针对贺兰山岩画保护区贺兰山岩画景护区用水安全存在的困难问题，重点从用水水源地及供水保障等方面解决景区的用水安全问题。通过供水工程实施，改变改善景区缺水、饮用水卫生标准不达标，饮用水不安全的现状，促进贺兰山贺兰口岩画名胜风景区生活水平和旅游业发展水平的提高。根据贺兰口岩画名胜风景区旅游业现状及发展水平，供水水源能够保证景区内所有人的需水量，干旱年份供水保证率达到90%以上。1.2.2工程建设方案工程建设方案包括供水水源工程、输水管道工程、调蓄工程、供水管网工程、净化设施等四五部分组成。供水水源工程根据银川市贺兰山岩画管理处拟选距管理处贺兰山岩画管理处拟选银川世界岩画馆东南3.5km8km的山前洪积扇区，即打浅层浅层水源机井2眼，水质符合饮用水卫生要求，水量满足设计要求。输水管道工程即采用PE塑料管管道输水，输水管道长3.8km。调蓄工程采用高位蓄水池蓄水，蓄水池容积采用2000m3，现浇钢筋混凝土结构。供水工程采用UPVC塑料管，由高位蓄水池供水，规划年份水源保证率按90%考虑。供水规模：现状年：2010年；设计水平年：2025年。设计年限15年。供水保证率90%。采用高位蓄水池调蓄供水方式，人用水定额采用30L/人d。管网漏失水量和未预见水量按10%考虑。设计水平年2025年，游客及管理人员小时平均需水量2417.96m3075m3/h，日平均需水量299204.52m390m3，中外游客及职工年需水量4.914万m3；景区绿化灌溉用水41.49万m3（考虑从贺兰口沟道通过修建截潜工程和引水管道、改建引水渠道，利用沟道降雨径流量来解决），合计年需水量1046.4193万m3。1.5投资概算及资金筹措1.5.1投资概算工程概算总投资为525.64万元。其中;建安工程394.92万元，设备及安装工程54.64万元，施工临时工程2.28万元，独立费用58.49万元，基本预备费15.31万元。1.5.2资金筹措本工程概算总投资525.64万元,其中申请中央投资504.00万元,贺兰山岩画管理局建设单位自筹资金21.64万元。1.6工程建设管理 工程批准立项后,由银川市贺兰山岩画管理处负责实施。工程建设参照严格按照水利工程基本建设程序进行管理。实行项目法人负责制，通过公开招标择优选择合格的施工单位进行施工。同时,对工程建设实行监理制,并由银川市水利工程质量监督站对工程进行质量监督。工程建设严格按照工程的设计规模、投资数额、工程质量要求及工期要求进行施工,工程建设所需管材实行招标采购。工程建设实行财务审计制，对该项目建设资金管理设专用帐户。工程建设资金由审计、财政部门定期审计，切实做到专款专用，确保工程顺利进行。工程计划于2012年3月开工建设，2012年4月竣工，工期60天。工程竣工后，先由银川市贺兰山岩画管理处对工程进行自验，后申请银川市发改局、水务局、财政局等部门及有关部门联合进行竣工验收。 第二章 项目建设的必要性和可行性2.1项目建设的必要性2.1.1贺兰山岩画管理服务人员和游客的生活用水的需要贺兰山贺兰口岩画名胜风保护范围景区地处贺兰山东麓的贺兰口低中山区，现目前该区无完整的供水系统，只是在沟谷南侧紧靠山壁筑渠引水，维持必要的景区管理人员和游客的生产日常生活用水和景区绿化灌溉用水，供农田、果园灌溉之用。根据宁夏贺兰山岩画名胜风景保护区旅游修建性详细发展总体规划，保护范围贺兰山岩画名胜风景区内的居民已经全部迁出安全用水规划，规划主要考虑贺兰山岩画管理及服务人员和中外游客的日常生活用水和景区周边绿化灌溉及景观用水。2.1.2贺兰山贺兰口岩画发展的需要贺兰山岩画的内容和题材丰富，有游牧狩猎、天神地祗，有多种多样的森林草原动物、变化多端的人面像，也有抽象化、意念化的类人首、手脚、太阳的图形，也有具体化的斧、刀、石索、陷阱、车辆等工具图形，上至天文，下至地理，包罗万象。其中尤以人面像、祭祀和生殖崇拜的岩画引人注目。岩画就是一部游牧民族用艺术形象描绘的史诗，这种艺术化了的符号，是人类形象思维与抽象思维的结晶，是中华先民的伟大创举，反映了中华民族文化的丰富内涵和博大精深。贺兰山贺兰口岩画是价值十分突出的文化遗存，通过对岩画保护与利用，开展以岩画为内容的考古研究、学术交流、文化旅游，不仅可以有效地宣传贺兰山贺兰口岩画，扩大贺兰山贺兰口岩画的知名度，增长人们的历史文化知识，激发爱国热情，亦能增加经济效益，推动岩画保护和社会经济进步因此，贺兰山贺兰口岩画安全供用水设施的建设将有利的支撑岩画旅游业的发展。2.2项目建设的可行性2.2.1充足合格的水源为工程实施提供了根本保证根据宁夏地下水资源（张黎、王利 主编）贺兰口供水水源井属于贺兰山山前洪积倾斜平原地段（1-1），为单一潜水区，第四系厚度约为500-600m，含水层岩性横向上自西向东由粗变细，由块石、卵砾石、砂砾石变为砂砾石夹砂层，纵向上含水层岩性主要为碎石、砂砾石和砂层，地下水水位埋深在洪积扇前缘一般为10-30m，单井涌水量大于5000m3/d，洪积扇倾斜平原前缘单井涌水量减少到3000 m3/d，地下水主要补给来源为西部贺兰山区基岩裂隙水，沟谷潜较平稳，属径流型。从基岩裂隙水埋藏位置和高度看，目前贺兰口泉水尚未污染，基本保持着初始的化学性质，其地下水形成的地球化学作用以溶滤为主。出露地表形成溪流至沟口距离最短为2000m，因沟口大环境尚未产生人为的污染因素，故水质基本处于地下水的质量状态。其矿化度小于0.5g/L，PH值7.5左右，为轻度软水或适度硬水，适于饮用。2.2.2领导重视，为项目建设工作提供了组织保证近年来，自治区党委、人民政府高度重视贺兰山岩画名胜风景区的安全用水问题，同时银川市委、市政府也高度重视辖区的安全用水工作，高度重视改水工作，专门成立了生命工程建设领导小组，负责全市辖区安全饮用水工程的规划和组织实施。近几年制定下发了各种项目建设管理办法、验收考核细则、奖罚办法等规章制度，使项目成功实施有了组织和制度保证，从而做到了项目实施有目标，建设有标准，验收有依据，建后管理有办法，。使为贺兰山岩画名胜风景区安全用水项目的实施提供了有力的改水项目得以顺利实施并达到了预期目标组织保障。第三章 建设地点及条件3.1建设地点贺兰山岩画名胜风景区安全用水工程项目区位于银川市西侧的贺兰山贺兰口，俗称“豁了口”，位于属于银川平原西侧贺兰山东麓中段，地处银川市贺兰县金山乡金山村。贺兰山贺兰口岩画名胜风保护景区位于东经10602，北纬3844。南北宽约5248m，东西长约 6552m，总面积约为2109.85hm2。贺兰口山势峥嵘险峻，奇峰突兀，怪石嶙峋，沟口海拔1448m，贺兰山主峰敖包圪垯（海拔3556m）在贺兰口沟口内西北方。贺兰沟一年四季清泉长流，水源充沛，林木葱茏，为野生动物提供了优越的自然环境，也为先民们提供了丰富的物质生活条件。贺兰口距宁夏回族自治区首府所在地银川市58km，距苏峪口国家森林公园18 km、拜寺口名胜风景区景区10km、滚钟口名胜风景区17.7km、西部影视城17km、西夏王陵40km，是贺兰山文化旅游的主要组成部分。3.2自然条件3.2.1地形地貌贺兰山为一地垒式山地。山地东西两麓均有巨大的山前隐伏断裂，其地质基础是由一系列南北走向的复式或单式褶皱及压性断裂带构成的径向构造体系。与南部的牛首山褶断带、清水河-六盘山褶断带、罗山-云雾山隆起带等构成“祁吕贺”山字形的脊部，构造行迹是一系列背向斜断层。贺兰山中段是山脉的主体部分，海拔3000 m左右，最高峰敖包圪垯3556m，平均相对高差1500m，最大相对高差达2000 m。贺兰山中段东坡，地势陡峻，峰峦起伏，峭岩危耸，沟谷下切很深。海拔2000 m上下有一段相对较平缓的山坡，出现小型山沟洼地或山间台地，山坡风化物较厚，甚至出现小型山间积水洼地。中段东坡南狭北宽，最宽处21 km，以苏峪口为界，向南宽度不足14 km，山势较为缓和；向北则山体较宽，一般大于14 km，到汝箕沟一带可达20余km。这里古生界末期以后中生代的地层发育，含有优质煤炭资源。3.2.2气象贺兰山深居内陆腹地，在自然景观上属半荒漠草原与荒漠的分界线，具有典型的大陆性干旱半干旱气候特征。全年干旱少雨，寒暑变化强烈，日照强，无霜期短。因其海拔高，又具有山地气候的特点，垂直分布明显。贺兰山南北段基带的年平均温度差别不大，但从基带向高山则表现出明显的递减，由下部的8.5降至2900 m的-0.8，平均每升高100 m，温度下降0.62。多年年平均气温0.8(2900 m处)，极端最高温度25.2，极端最低温度34。贺兰口日照充足，热量资源比较丰富，多年年平均日照在时数3040h以上，无霜期128175d。贺兰山的降水量垂直分布亦十分明显，平均每上升100 m，降水量增加13.2mm。多年平均降水量约429.6mm，降水的年内分配极不均匀，全年降水量集中在79月份，占全年降水量的60%。日最大降水量211.5mm，易形成山洪。冬季多降雪，积雪日数达117天。多年年蒸发量在2000mm以上，由于与年降水量的差值巨大，因而空气干燥。贺兰山多风且风速较大，山体上部尤为突出，由于两山之间易造成狭管效应而增大风力，导致该地区多大风和沙尘暴危害，一般刮78级大风的日数平均每年有24天左右。贺兰山具有春寒、夏凉、秋短、冬长的气候特点，是宁夏北部低温和降水中心。3.2.3 水文贺兰口地下水属基岩裂隙水，它赋存于贺兰山区基岩裂隙中，岩性主要由坚硬、脆性的浅变质岩及沉积岩构成。由于多受构造运动的风化等营力破坏，断层和裂隙特别发育，为沟内裂隙水的赋存空间创造了良好的条件。山区较为丰沛的大气降水，给沟内裂隙水的补给提供了水源保证。基岩表面部分多具风化裂隙带，形成浅层透水，受大气降水的直接或间接渗入补给，由于地形切割，又多以侵蚀下降泉和接触泉的形式出露地表形成溪流，并沿贺兰口沟谷流出。这里四季泉水不断，在沟内形成了著名的“贺兰小溪”景观。贺兰口风化裂隙泉水涌水量约600 m3/d，沿沟谷流至山前洪积扇上，并灌溉着近33.3 hm2土地。从基岩裂隙水埋藏位置和高度看，目前贺兰口泉水尚未污染，基本保持着初始的化学性质，其地下水形成的地球化学作用以溶滤为主。出露地表形成溪流至沟口距离最短为2000 m，因沟口大环境尚未产生人为的污染因素，故水质基本处于地下水的质量状态。其矿化度小于0.5g/L，PH值7.5左右，为轻度软水或适度硬水，适于饮用。3.2.4 工程地质根据工程地质勘探，该区属于贺兰山山前洪积倾斜平原的一部分，处在贺兰口洪积扇的主扇部位，地面坡度大，在水平方向上，地层岩性由山前巨砾向东逐渐过渡为砾石、砂砾石等。靠近山前附近，地层颗粒粗，潜水位埋深大。在贺兰山口洪积扇的两侧，远离山前，地层颗粒相对变细，潜水位埋深变浅，一般在70100 m之间。区内地下水的补给比较丰富，补给有多种方式，基岩裂隙水在洪积地层及基岩接触带转化为裂隙水，山前沟谷潜水、泉水在沟谷以水平方向向下游补给，在出沟口不远的地方，转化为垂直运动，另外还有大气降水，沟谷洪水及渠道下渗等补给形式。该区地下水以单含水层结构存在，主要以潜水为主，富水性强，水质好，化学类型为HCO3型淡水，符合国家一级饮用水标准。该区水文地质沉积环境属于第四系洪积沉积地层，洪积扇后缘地带地层岩性颗粒很粗，主要以卵石、含砾卵石、砾石为主，地下水埋藏较深，地下水的补给主要来源于山前裂隙水及大气降水，含水量丰富，水质好，地层水矿化度一般在0.5 g/L左右。区域上，山前洪积扇从西向东地层岩性颗粒由粗变细，地层水潜水面埋深向山前逐渐加深。靠近山前洪积扇，潜水面埋深在200 m以上，岩性颗粒巨大；而在洪积扇后缘中下部，岩性颗粒相对较细，潜水位相对变浅，一般在70120 m之间。本项目工程建设主要以塑料管材铺设为主，工程地质对施工质量有一定的影响，管道铺设过程中管道周围应先以沙土或黄土回填50cm以上，后敷开挖砾料施工。3.2.5土壤贺兰山岩画保护范围内随海拔高度的变化，其水热条件发生明显的规律性更替，所发育的土壤也各不相同。贺兰山东坡自下而上出现以下主要土壤类别：1、粗骨土：粗骨土是以石块为主，土石混合的一种非地带性土壤，分布于低山区中段的陡坡和北段各坡面上。坡度多在30以上，局部缓坡坡度也在20左右。主要生长着灰榆、锦鸡儿、刺叶柄棘豆和白莲蒿，坡度平缓处有针茅生长。2、山地灰钙土：灰钙土是荒漠草原气候带的一类地带性土壤，分布于海拔14001900m的浅山和山麓地带，汝箕沟以北可达2000m的高度，多见于阴坡、半阴坡，极少出现于阳坡。坡度一般为3040，较缓处有15左右。母岩多为砂岩、片岩和石灰岩，平缓处多为坡积物和洪积物。灰钙土分布地带具有典型大陆性气候的各种特征，只能生长一些耐旱的植物，主要有灰榆、蒙古扁桃、锦鸡儿、刺叶柄棘豆、白莲蒿、灌木亚菊和针茅等。由于坡陡林稀，土壤侵蚀比较严重，水土保持和土壤改良的难度大。3、山地灰褐土：山地灰褐土为森林土壤，主要分布在中段山地海拔19003lOOm的阴坡与半阴坡，阳坡也有小面积的分布，坡度为30左右。在地形缓和、林木茂盛、气候湿润的小环境下，分布高度可下延到1900m以下。山地灰褐土包括山地淋溶灰褐土和山地普通灰褐土两个亚类。山地淋溶灰褐土分布在海拔24003100m的高度范围，主要植被有苔藓层和青海云杉林，山地普通灰褐土分布于海拔19002600m的高度范围，地面生长着油松林和油松山杨混交林。4、山地草甸土：山地草甸土分布于海拔30003lOOm以上，即贺兰山主峰一带，是高山灌丛、草甸植被发育的土壤。3.2.6植被1、森林资源贺兰山贺兰口岩画保护范围总面积2109.85hm2，林地面积415.71hm2，占总面积19.7%。其中果林地面积15.76hm2，灌木林面积134.69hm2。有林地主要树种为云杉、油松和山杨，沟口外洪积扇台地主要为果林。木材平均蓄积量为89.7m3/hm2。2、植被类型由于所处的特殊自然地理位置，以及茂密的山地森林植被和长期以来孕育而成的丰富的动植物种类和特有的生物种群等因素，使贺兰口成为这一自然地带中富有代表性的自然结合体和比较完整的自然生态系统。贺兰山主要有以下几种植被类型：（1）常绿针叶林植被类型。主要分布在海拔19003100 m范围内，是由青海云杉、油松为建群种形成的纯林或混交林。（2）针、阔混交植被类型。主要分布在海拔19002800 m的山地范围内。阴坡和半阴坡多分布青海云杉、山杨林和油松，环境温凉湿润，土层深厚，林木茂密；阳坡和半阳坡则以杜松、灰榆疏林为常见，气候温和，比较干燥，土层浅薄，林木稀疏低矮。（3）落叶阔叶林植被类型。以典型的夏绿阔叶林的生活型组成，树种为山杨林、灰榆林，群落季相变化明显。（4）落叶阔叶灌丛植被类型。以夏绿阔叶灌木为建群层片的植被型，其共同特点是具有明显的季相变化。主要有毛蕊杯腺柳灌丛，小叶金露梅灌丛、虎榛子灌丛、贺兰山丁香灌丛、蒙古扁桃灌丛、狭叶锦鸡儿和荒漠锦鸡儿灌丛等。（5）疏林草原植被类型。分布于海拔1900 m阴坡和2100 m阳坡以下干旱的低山区。疏林草原和草原的共同特征是都具有一个由多年生旱生丛生禾草，有时为旱生小半灌木或二者共同为优势成分构成的草木、小半灌木层，单独构成一植被垂直带，起着独特的景观作用。群落组成有灰榆、蒙古扁桃、灌木亚菊、短花针茅等。（6）灌丛草原植被类型。本类型分布于海拔14501600 m的浅山地带和洪积扇前缘地带。由旱生、中旱生灌木层片和旱生草木及小半灌木层片组成。以蒙古扁桃为建群种的旱生灌木分布于贺兰口浅山地带；以酸枣为主要建群种的旱生灌木组分布于贺兰口沟谷及洪积扇前缘地带。3.3社会经济情况贺兰口岩画名胜风景区位于贺兰山贺兰口,原隶属于银川市贺兰县金山乡金山村。现全部属于贺兰山岩画管理局管辖范围，景区现有职工81人，景区现有耕地123.5hm2（今后作为景区绿化美化用地），园地2.9 hm2，林地11.9 hm2，牧草地13110.1 hm2，废弃旧居民点91.5 hm2，水域2.3 hm2，未利用地621.1 hm2。土地现状利用现状见下表3-1。土地现状利用现状见表表3-1序号用地类型土 地 面 积 (ha)1林地山体林地399.95山前林地15.762农田 21.913建设用地道路广场用地4.33羊圈棚舍4.19现代建筑0.24聚落遗址0.454沟道7.785戈壁滩1701.066合计2109.85贺兰山岩画名胜风景区从2000年10月开始运营，至2010年底 10年来共累计接待中外游客577565人，其中中国游客575073人，外国游客2492人，总收入1534.48万元，平均每年接待中外游客57757人，年均收入153.45万元。平均每年接近20%的游客增长率。接待中外游客及收入表3-2。贺兰山贺兰口岩画管理处上报名胜风景区景区接待游客基本情况表3-2 年份接待游客 2000200520062007200820092010累计接待国内游客人数（人）4025605747984584193101375119984125077575073接待国外游客人数（人）1662373164525847372492中外游客人数小计（人）4025607408008284509101827120568125814577565接待国外游客收入（万元）0.330.660.821.712.923.7610.2接待国内游客收入（万元）3.5281.03121.15151.47232.08455.56479.471524.28中外游客收入小计（人万元）3.5281.03121.15151.47232.08455.56479.471524.28全体员工数（人）5353841456064游客在景区停留时间（h）0.51.01.011.51.52.0备注：1.旅游景点名称：贺兰山岩画 拜寺口双塔 ；2.开始营业时间：2000年10月。土地现状利用现状见表序号用地类型土 地 面 积 (ha)1林地山体林地399.95山前林地15.762农 田 21.913建设用地道路广场用地4.33羊圈棚舍4.19现代建筑0.24聚落遗址0.454河 流7.785戈 壁 滩1701.066合 计2109.85第四章 建设规模及内容4.1建设规模本项目规划打机井2眼，单井深180m，管理房泵房12间24m2（包括机井泵房和配电设施）建独立泵房1间28m2，2000m3蓄水池1座， 砌筑闸阀井8座,铺设200PE管道3.8km，其中1.0MP的PE管长3000m，0.6MP的PE管长800m，。架设高压输电线路3.3km，低压输电线路1.00.6km，100KVA变压器1台，配套潜水泵2台,远程水位控制系统1套，景区供水加压设备2套，配电设施2套，水处理管理房12m2，水处理设施1套。供水蓄水池管道增压泵1台，水处理设施一套。4.2建设内容工程建设内容包括供水水源工程、输水管道工程、调蓄工程、供水管网工程四部分组成。（一）供水水源井工程根据银川市贺兰山岩画管理处拟选距管理处贺兰山岩画管理处拟选距宁夏岩画馆东南3.5km8km，即东经1060209， 、北纬384327 的山前洪积扇区，即打浅层水源机井2眼，水质符合饮用水卫生要求，水量满足设计要求。（二）输水管道工程从供水水源井输送到调蓄池，输水管道采用200（1.0MP和0.6MP）的PE塑料管管道输水，总长度3.8km。（三）调蓄工程采用高位蓄水池蓄水，蓄水池容积采用2000m3，断面尺寸为长 24.0 m、宽 24.0m、深 4.0m 的矩形全封闭式，现浇钢筋混凝土结构。（四）供水工程采用125UPVC塑料管，由高位蓄水池供水，规划年份水源保证率按90%考虑。 第五章 建设方案5.1建设目标针对贺兰山岩画保护区贺兰山岩画名胜风景区安全用饮水困难的原因问题，重点从饮水用水水源等方面解决保护区景区的饮水安全问题。通过供水工程实施，改变保护区景区缺水的现状，促进贺兰山贺兰口岩画名胜风景区生活水平和旅游业发展水平的提高。工程达到以下标准：（1）工程建设标准和质量达到国家人畜饮水工程设计标准和要求。（2）所建饮用水工程水源水质符合农村准则（GB5749）规定，保证群众饮用上安全的自来水。（3）根据贺兰口岩画现状发展水平，供水水源能够保证供水区内所有人的需水量，干旱年份供水保证率达到90%以上。5.2建设标准5.2.1基本要求1.基础设施规划必须满足岩画保护、利用和管理的要求；2.基础设施建设不得破坏岩画、文物遗址和历史环境风貌；3.基础设施规划要明确目标和布局，合理进行设施配套与综合协调；4.对安排的各项工程设施的选址和布局提出控制性要求。5.2.2防洪标准根据村镇供水工程技术规范，型工程的主要建筑物防洪标准确定为10年一遇，校核洪水标准为30年一遇。5.2.3抗震标准根据中国地震动参数区划图（1/400万），本工程所属区域的地震动峰值加速度0.2g，基本烈度为8度，相应的地震烈度按8度设防。5.2.4设计依据（1）水利水电工程等级划分及洪水标准（SL252-2000）；（2）水利水电工程水文计算规范（SL278-2002）；（3）水工建筑物抗震设计规范（SL203-97）；（4）水工混凝土结构设计规范（SL/T191-96）；（5）村镇供水工程技术规范（SL310-2004）；（6）灌溉与排水工程设计规范（GB50288-99）；（7）供水井管技术规范（GB50296-99）；（8）室外给水设计规范(GBJ13-86) ；（9）生活饮用水卫生标准（GB5749-85）；（10）机井技术规范（SL256-2000）；（11）贺兰山贺兰口岩画保护总体规划说明书（2008-2025）；（12）宁夏回族自治区“十一五”农村饮水安全工程规划；（13）水利部下达的农村饮水项目建设管理办法（水利部）；（14）农村人畜饮水工程规划设计提纲（宁夏回族自治区水利厅2001年11月编写）；（15）宁夏贺兰山岩画风景名胜区旅游修建性详细规划（1516）乡镇供水技术。5.3建设方案5.3.1水源选择贺兰口沟道内地表水资源丰沛，四季不竭。沟内贺兰口积区域集水水面积48.9 km2，日均出水量600 m3，且水质优良，PH值7.5左右，矿化度低，为轻度软水，无污染，适于饮用，可以满足保护范围景区范围管理内补充机井供水备用水源用水需求。地下水资源主要为潜水，单井出水量一般大于3000 m3/d，水位埋深20115 m，山前基岩层水位埋深更深。贺兰山地表、地下水资源丰富，均能满足规划要求，为了保护好岩画保护范围的环境风貌，防止人为建设过多，规划采用地下水水源。根据银川市贺兰山岩画管理处拟选供水井位于目前景区管理宁夏岩画馆处的东南方向3.8km处，井位地理坐标为即东经1060209，北纬384327东经 、北纬 ，机井通过电测深勘查报告表明：单井日出水量为700m3左右，且氟含量小于1.0 mg/L，溶解性总固体为1000mg/L，水质符合饮用水卫生要求，水量满足设计要求。5.3.2供水量计算1供水标准及设计水平年（1）生活用水量预测该区为物质文化遗产文物保护范围文物保护区及4A级名胜风景区，用水对象为管理研究人员、服务人员、参观考察人员、海内外游客以及维护岩画保护范围正常功能的必要设施。保护范围景区现有职工总数内的管理研究人员暂定3064人，其中管理人员14人，景区服务人员2050人，日用水量指标为200L/人d；2010年底接待中外游客125814人，游客平均逗留时间为2小时，接待游客时间年平均按8个月即240天计算，接待旅游人员日平均为524人，最大规模按44671000人进行计算,用水量指标为40L/人d；日住宿游客最大规模按50人进行计算, 用水量标准按400 L/人d进行考虑;其他未预见水量按20%计，共需水量为：确定游客人口自然年平均增长率仍按1215计，设计基准年为20112010年，设计水平年为2025年， 设计干旱年份供水保证率90%。2供水量计算项目区日供水量按下式计算： Q日=Pq(1+R)n/1000式 中：Q日日生活用水量（m3/d）；P现有人口数（人）；q设计日用水量标准（L/人d）；R人口增长率游客年均增长率1215%；n设计水平年限（取15a）。项目区时供水量Q时按项目区日供水量的1/12考虑（每天供水12h）即Q时= Q日/12管道漏失和未预见水量按时供水量的10%-25%取值，设计取20%，即Q损= Q时20%设计日供水量为日生活用水量与管道漏失水量之和即Q设= Q时+Q损项目区设计水平年需解决饮水总人口总游客为54621023756人，每年按240日计算，日平均游客4266人，根据上式计算，用水量计算结果详见表451-1。表41 项目区用水量计算表表5-1项目区名称20112010年人口2025年人口Q平Q时Q损Q设年用水量(万m3)(m3/d)(m3/h)(m3/h)(m3/h)合 计45675462 249.57 20.80 4.16 24.96 10.93 合计(人/日)6384536170.75 14.229 2.846 17.075 46.41 中外游客（人/日）管理、服务人员52450426660 170.63 11.96 14.219 1.00 2.844 0.20 17.063 1.20 4.91 0.52 职工（人）旅游人员6444671205342 0.02 213.69 0.002 17.81 0.0003 3.56 0.002 21.37 0.001 9.36 日住宿游客（人）日住宿游客50508060 0.10 23.92 0.008 1.99 0.0017 0.40 0.010 2.39 0.003 1.05 景区绿化面积(hm2)138.3138.3景区绿化用水(m3/hm2)300041.49备 注 Q设= Q时+Q损5.3.4水量供需平衡分析经计算，项目区日设计需水量为249170.57m375m3，最高小时设计需水量为124.2296m3/h，中外游客及职工年需水量为4.914万m3；景区目前有138.3hm2的绿化园林需要灌溉，设计年灌溉4次，灌水定额为600m3/hm2,则年灌溉需水量为41.49万m3。两项合计设计年需水量为1046.9341万m3。项目区拟在宁夏岩画馆东南3.85km处，即即东经1060209，北纬384327东经 ，北纬 新建水源机井井1眼，经实测日涌水量700m3，年可供水量25.2万m3，实际年取水量按14.40万m3计算，年供水量只能满足中外游客和部分绿环美化用水，水源井年可供水量仅占需水量仅占水源井年可供水量的4137.71，。为了节约能源，尽可能的减少开采地下水，还差27.09万m3的灌溉用水量需要充分利用从贺兰山贺兰口沟道的长流水径流量来满足需要，这就需要在贺兰山贺兰口沟道修建截潜引工程来调节，才能达到水量供需是平衡的。5.3.5供水管网布设根据保护区景区供水范围、布局的特点，本着安全、经济合理、施工管理方便、运行成本低的原则，维持保护区景区供水管网结构。铺设机井至高位蓄水池，高位蓄水池至供水蓄水池管道。5.3.6供水方式保护区景区经水源机井取水后，利用潜水泵加压至2000m3高位蓄水池，经过水净化处理通过自流至500m3供水蓄水池，后经管道泵增压通过管道输送保护区景区各供水需水设施点，每日供水按24h设计。5.3.7管网水力计算 1、 经济管径计算各级管道管径计算按下式计算： d=1.13（Q/Vo）1/2式 中：d经济管径（管内径m）；Q设计流量（m3/s）；Vo经济流速（m/s）取值0.8。保护区景区引水干管管径分别选为200。 2、管道损失计算（1）沿程水头损失hf= i L=0.000915Q1.774/d4.774L式 中：hf沿程水头损失（m）i塑料管单位管长水头损失（水力坡度）Q管道流量（m3/h）d经济管径（内径m）L管道长度（m）（2）局部水头损失为hj=0.2 hf；（3）管道损失为h总=hj+hf；3、供水管网水力计算及压力分布图各节点水压高程=首部水压高程-管段水头损失各节点自由水头=节点水压高程-节点地面高程管网控制点的总损失为管网最不利供水点到水源各管段损失之和。（具体计算见下表5-2）。
