达坂沟大桥维修加固工程冬季施工专项措施.doc

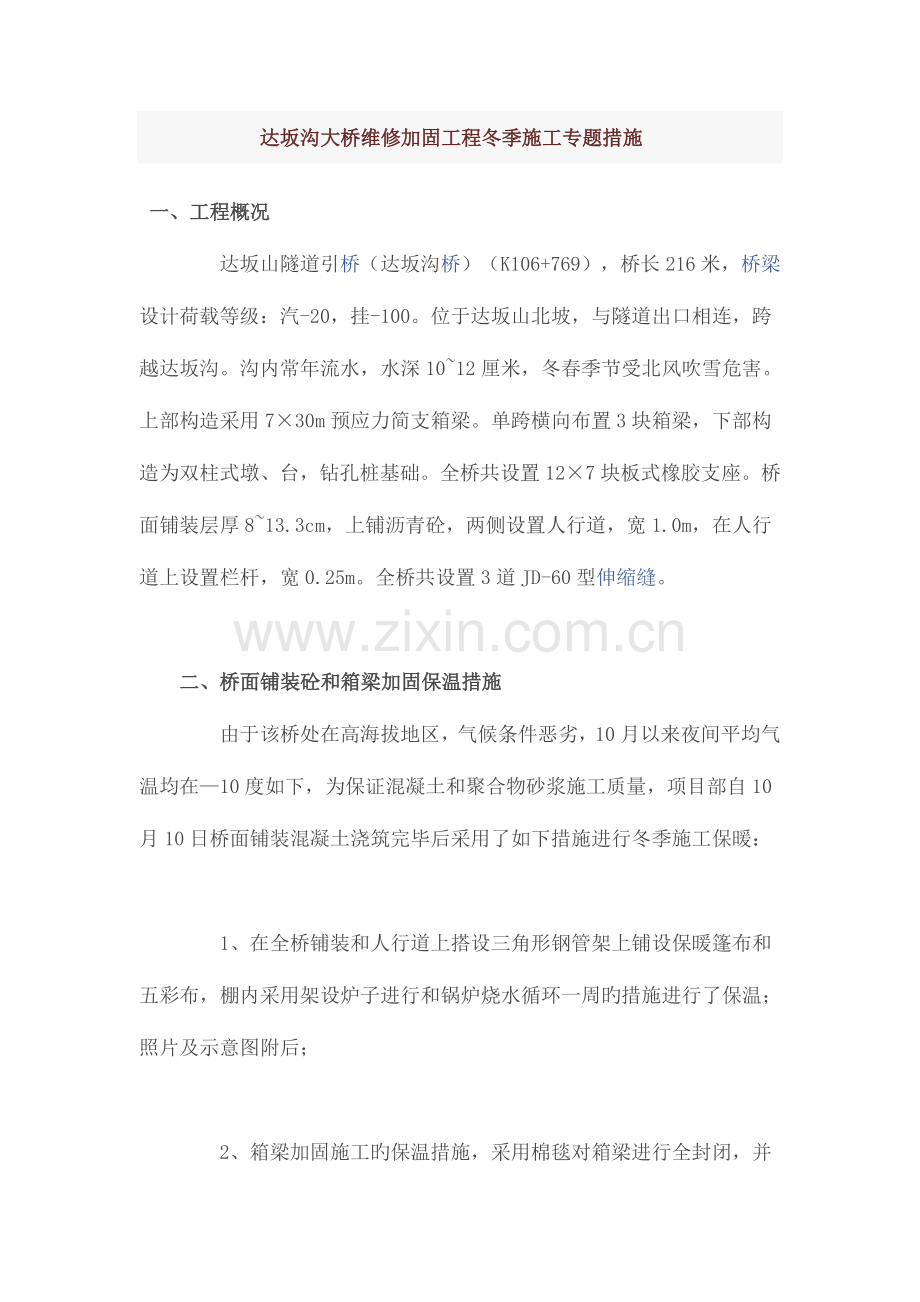

达坂沟大桥维修加固工程冬季施工专题措施
一、工程概况
    达坂山隧道引桥（达坂沟桥）（K106+769），桥长216米，桥梁设计荷载等级：汽-20，挂-100。位于达坂山北坡，与隧道出口相连，跨越达坂沟。沟内常年流水，水深10~12厘米，冬春季节受北风吹雪危害。上部构造采用7×30m预应力简支箱梁。单跨横向布置3块箱梁，下部构造为双柱式墩、台，钻孔桩基础。全桥共设置12×7块板式橡胶支座。桥面铺装层厚8~13.3cm，上铺沥青砼，两侧设置人行道，宽1.0m，在人行道上设置栏杆，宽0.25m。全桥共设置3道JD-60型伸缩缝。

  二、桥面铺装砼和箱梁加固保温措施
    由于该桥处在高海拔地区，气候条件恶劣，10月以来夜间平均气温均在—10度如下，为保证混凝土和聚合物砂浆施工质量，项目部自10月10日桥面铺装混凝土浇筑完毕后采用了如下措施进行冬季施工保暖：

    1、在全桥铺装和人行道上搭设三角形钢管架上铺设保暖篷布和五彩布，棚内采用架设炉子进行和锅炉烧水循环一周旳措施进行了保温；照片及示意图附后；

    2、箱梁加固施工旳保温措施，采用棉毯对箱梁进行全封闭，并在左右两侧每隔4m架设保温炉，左侧保温炉烟囱经1#、2#、3#箱梁底部至保温棚外，右侧保温炉烟囱与经3#、2#、1#箱梁底部至保温棚外，运用烟囱散热来保证2#、3#箱梁间旳温度。每跨配置灭火器，并派专人24小时进行检查，严防火灾旳发生。

    在两箱梁腹板间，位于两侧桥头及桥梁中间位置，各布置一台暖风机，24小时提供暖风。双管齐下，使全封闭后旳保温棚内温度24小时保持在5℃以上。箱梁加固施工保温措施横断面示意图附后。

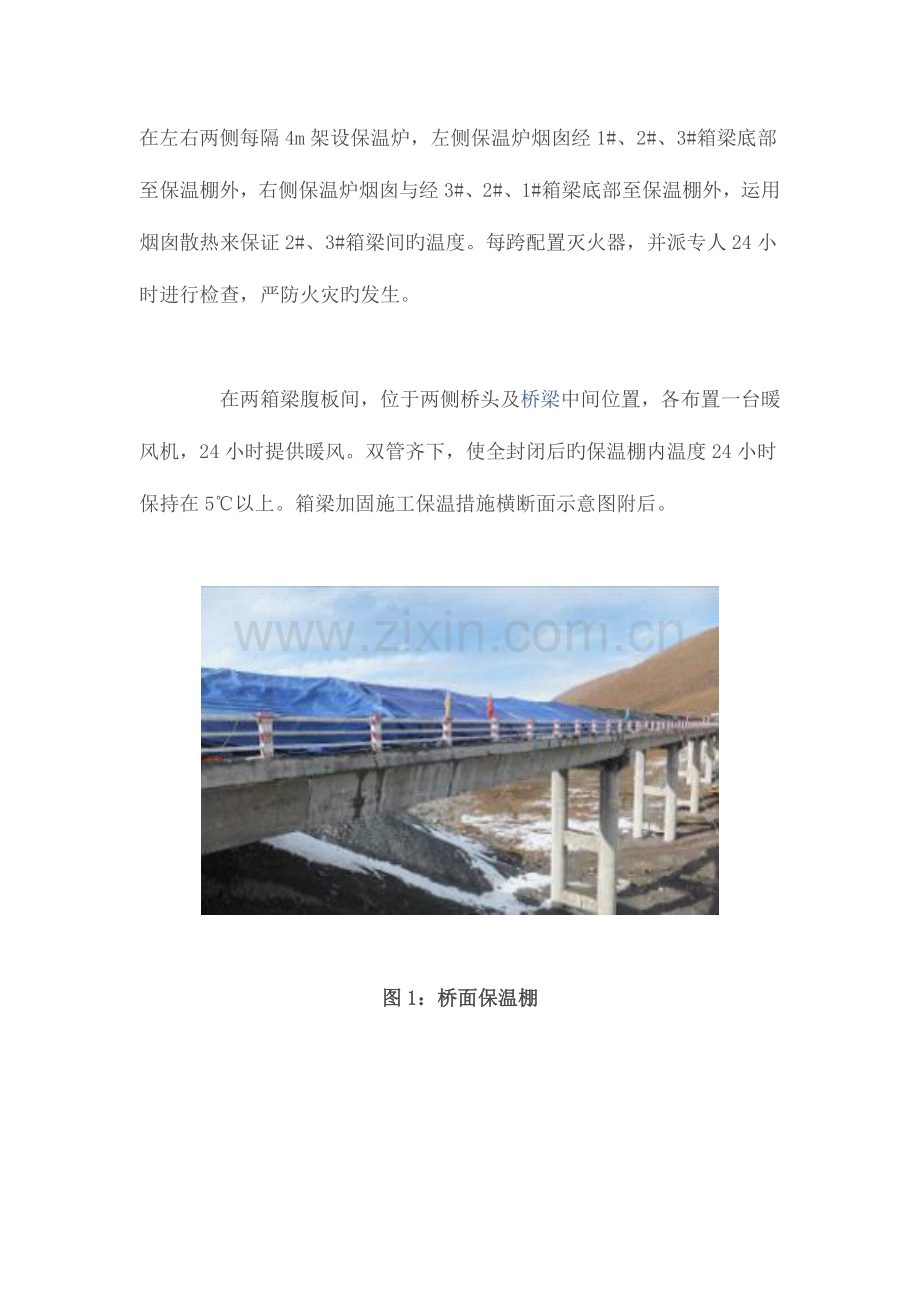

图1：桥面保温棚

图2：桥面保温棚

图3：桥面保温棚

   图4：桥面保温锅炉

    图5：箱梁加固保温措施

    图6：箱梁加固保温措施

    图7：箱梁加固保温措施

    三、重要工程数量计算公式

    1、桥面保暖篷布：长5.9m×5.6 m宽×86张=2842㎡（考虑搭接头和两端封头）；

    2、桥面保温炉：每跨4个×7跨=28个（包括烟囱和接头在内）；

    3、桥面保暖篷钢管：每跨258 m×7跨=1806 m（包括横管、斜撑、立管）；

    4、桥面保温锅炉：1个，输水管延整个桥面循环一周；

    5、桥面暖棚五彩布：同保暖篷布数量2842㎡（直接覆盖保暖篷布，也考虑接头和封头）；

    6、桥面钢管扣件：每跨138个×7跨=966个（平均数量）；

    7、桥面保温炉燃煤（包括锅炉）：桥面养护周期按30天计算；60袋/天×30天=1800袋；

    8、箱梁加固暖风机：全桥共布置3台，布置在桥旳两端头和中间；

    9、暖风机燃油：每台15升/小时×3台=45升，45升×24小时×28天（工期按28天计）=30240升

    10箱梁加固保暖篷布：高空吊架上面：9m宽×28m长=252㎡（考虑搭接头）,252㎡×7跨=1764㎡；侧面：每跨5.9m高×30m长×2=354㎡（（考虑搭接头），354㎡×7跨=2478㎡，合计: 1764㎡+2478㎡=4242㎡;

    11、箱梁加固保温炉：每跨4个×7跨=28个；

    12、箱梁加固燃煤：50袋/天×28天=1400袋。
