基坑降水及土方开挖施工方案.doc

xx项目

基坑降水及土方开挖施工方案

xx住宅集团建设工程总承包有限公司
编制：
日期：20 年 月 日

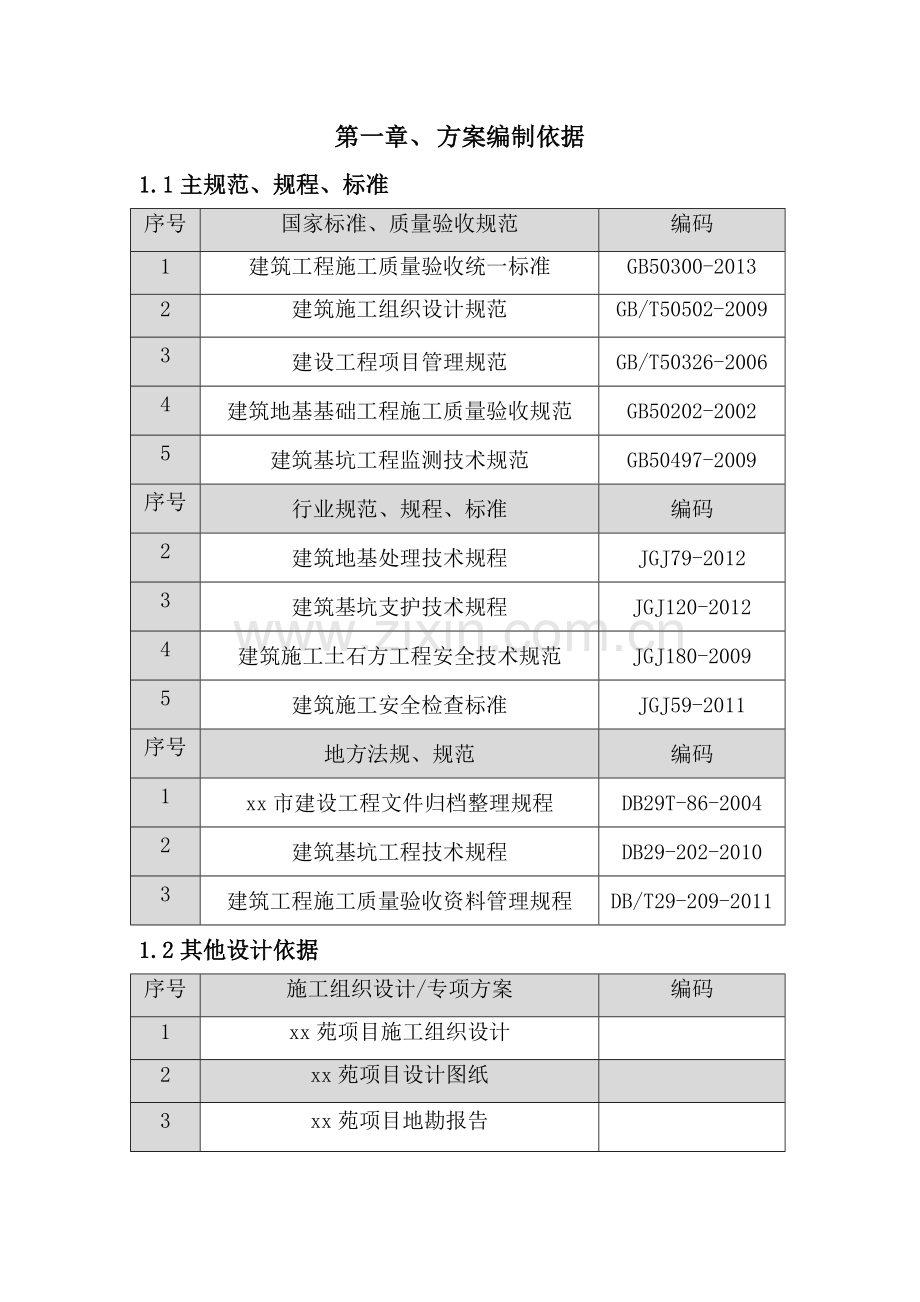

第一章、 方案编制依据
1.1主规范、规程、标准
序号
国家标准、质量验收规范
编码
1
建筑工程施工质量验收统一标准
GB50300-2013
2
建筑施工组织设计规范
GB/T50502-2009
3
建设工程项目管理规范
GB/T50326-2006
4
建筑地基基础工程施工质量验收规范
GB50202-2002
5
建筑基坑工程监测技术规范
GB50497-2009
序号
行业规范、规程、标准
编码
2
建筑地基处理技术规程
JGJ79-2012
3
建筑基坑支护技术规程
JGJ120-2012
4
建筑施工土石方工程安全技术规范
JGJ180-2009
5
建筑施工安全检查标准
JGJ59-2011
序号
地方法规、规范
编码
1
xx市建设工程文件归档整理规程
DB29T-86-2004
2
建筑基坑工程技术规程
DB29-202-2010
3
建筑工程施工质量验收资料管理规程
DB/T29-209-2011
1.2其他设计依据
序号
施工组织设计/专项方案
编码
1
xx苑项目施工组织设计

2
xx苑项目设计图纸

3
xx苑项目地勘报告

第二章、 工程概况
2.1基本概况
序号
项目
内容
1
工程名称
xx苑项目
2
地理位置

3
建设单位

4
设计单位

5
勘查单位

6
监理单位

7
施工总包

8
质量目标
海河杯
9
工期目标
按照合同工期保质保量完成任务
10
安全目标
无安全事故
2.2周边构、建筑物，地上地下管线概况
本工程地上部分包括11栋高层住宅楼、2栋2层配建。地库和各楼座均为地下一层，楼座设置在地库周边，地下室均独立设置，互不相连。配建无地下室，本方案中不涉及。除10#外其他楼座和地库为一整体基坑，坑底标高不同，全部基坑周长约1140m，面积为30461㎡。地库建筑±0.000m相当于大沽标高3.850m，1#-4#楼±0.000m相当于大沽标高3.70，5-7#、9#、11#楼±0.000m相当于大沽标高3.850，8#、10#楼±0.000m相当于大沽标高4.150m。地库坑底标高-6.25m，大面积挖深度4.7m。 楼座开挖深度为1.85-2.60m。现场地表平均标高为大沽2.30m。
项目规划用地范围内，建筑物已经全部拆迁完毕，并完成现地坪以下3米范围内的翻槽作业，现场和周边范围地下管线已切改完毕。施工现场达到“四通一平”。
根据总平面图，距北侧用地界线最近为8#、10#楼基坑，距离为15.4m，界线以外为海欣路边道；地下室以西为施工现场；楼座基坑距南侧用地界线15.78m，界线以外为满江东道绿化带及边道；东侧基坑距用地界线最近为17.5m，界线以外为登州路。场地内无正在使用的管线。用地界线处为砖砌围墙。基坑距离围墙全部在15m以上，本工程基坑开挖不会对周边道路产生影响。

2.3结构概况、现场道路及塔吊布置
结构类型：本工程楼座部分地下一层，地库地下一层，采用框架结构，地上部分为11栋独立建筑物，采用剪力墙结构，二栋2层裙房，采用钢筋混凝土框架结构。主体部分1#、2#楼21层，3#、4#、楼17层，5-7#、9#、11#楼22层，8#、10#楼16层。
现场基坑在卸荷区以外修建6m宽C20砼道路，道路厚道20cm，内含双向单层间距200mm的三级直径8钢筋。
本工程选用9台TC5613、TC6013型塔吊。在塔吊布置时，综合考虑现场的具体情况，避免塔臂相碰撞。同时作业范围有交叉的塔吊，其塔臂高度错开5米以上的距离（既高位塔吊钩头与低位塔垂直距离大于2米）。以避免两塔臂相撞。
2#、3#、4#、5#、6#楼塔吊基础下皮标高均与相应楼座的槽底标高一致，7#、8#、9#、11#楼塔吊不在基坑内，其基础上皮标高高出地表100mm。塔吊基础选用桩基础，每个塔吊基础设4根灌注桩，间距3.5m，桩径为600mm，有效桩长30m，配筋桩长30m，混凝土强度为C35。承台板平面尺寸为：5500*5500mm，厚度为1500mm，混凝土标号为C35。混凝土养护期应大于15天，且基础强度必须达到设计值的85%以上方可立塔。先立塔后进行开挖。

2.4基坑支护概况
地下车库±0.000相当于大沽标高3.850m。现地表标高测量平均数约为-1.550m，坑底标高-6.250m，开挖深度大约4.7m。
1#-4#楼±0.000m相当于大沽标高3.70m，开挖深度为2.6、2.0m；5-7#、9#、11#楼±0.000m相当于大沽标高3.850m，开挖深度为2.45m；8#、10#楼±0.000m相当于大沽标高4.150m，开挖深度为1.85m。
止水帷幕采用单排双轴水泥搅拌桩Φ700@900m，有效桩顶标高为大沽1.35m，有效桩长为9.5m，桩数为841组。
搅拌桩组内咬合200mm，组与组之间咬合300mm。搅拌桩固化剂采用P·S32.5B矿渣硅酸盐水泥，水泥掺入比不小于15%，水灰比0.45~0.55，全程复搅复喷。
放坡根据设计要求采用坡度系数为1.0进行试开挖，根据试开挖结果确定适宜的坡度系数。应由人工辅助开挖，以保证设计坡度，禁止机械深挖后，在表面铺土成坡。基坑开挖时不得碰撞工程桩，并应注意对降水井的保护。因基坑开挖施工时为雨季，开挖后边坡应挂钢筋网，喷50mm厚细石混凝土。钢筋网片∅6@250mm单层双向，竖向固定筋三级12@1500mm，深1.0m。
支护结构放坡、双轴搅拌桩：
1
支护形式
基坑周边二级放坡：坡度系数1.0，错台2m。
2
止水方式
外围止水采用双轴水泥搅拌桩作为止水帷幕，桩径∅700mm @900mm。桩顶标高大沽1.350m，桩长9.5m。

基坑支护平面图

基坑支护剖面图
2.6 基坑开挖概况
序号
项 目
内 容
1
现场地平
大沽2.30m
2
开挖深度
大面积开挖深度为4.7m，局部1.85-2.6m
3
开挖形式
本工程采用大面积分层开挖方式
4
基坑尺寸
基坑周长约1140m，基坑面积30461㎡
5
开挖工程量
11万m³
2.7地质概况
2.7.1地质勘查报告
本场地埋深10m范围内各土层土质特性及分布规律现分述如下（标高全部为大沽高程）：
1、人工填土层（Qml）
埋深2.70m以上，主要由杂填土和素填土组成，最大厚度为2.70m，分布于场地地表。
1-1杂填土：厚度为0.70～2.20m，呈杂色，松散状态，由碎石、砖块等建筑垃圾组成，含少量粘性土。水平分布方向不连续。
1-2素填土：厚度一般为100～2.70m，灰褐色，可塑状态，主要由粘性土组成，含少量植物根系，水平方向分布不连续。
4、全新统上组河床~河漫滩相沉积层（Q43al）
层顶板标高为2.26～-0.04m，主要由粉质粘土和粉土组成，
4-1粉质粘土：厚度为0.50~2.40m，灰褐色，可塑状态，含铁质，夹粘土博层或透镜体，属高~中压缩性土，与2-2粉土相互渐变。
4-2粉土：厚度为050~2.70m，灰褐色，稍密，湿，含铁质，属低~中压缩性土，水平方向分布不连续。
6、全新统中组海相沉积层（Q42m）
层顶板标高为0.34～-1.65m，主要由粉土和粉质粘土组成。
6-1粉土：厚度一般为1.00～5.80m，呈灰色，稍密，湿，含贝壳，属中偏低压缩性土。在该层顶部夹3-1a粉质粘土透镜体，水平方向分布不连续，与3-2粉质粘土相互渐变。
6-2粉质粘土：厚度为4.40～10.00m，呈灰色，软塑状态，含贝壳，在该层中上部和中下部夹稍密~中密状的3-2a粉土透镜体，属高~中压缩性土水平方向分布连续。
2.6.2一般物理力学指标统计
当子样个数≥6时，提供最大值、最小值、算术平均值、标准差、变异系数、标准值及子样个数；当子样个数＜6时，仅提供最大值、最小值、算术平均值及子样个数。
各层土物理力学指标统计结果详见地质勘察报告表2-1“物理力学指标分层统计表”。
2.6.3地基土均匀性评价
根据本次勘察资料综合分析，在垂直方向上成层分布，在水平方向个别土层层位、厚度和顶、底板及岩性由较大变化，使水平方向土质有所差异，除此之外，其他各层土均夹有薄层或透镜体，总体评价该场地地基土属不均与地基土。
2.6.4不良地质作用及特殊土
本场地地面较平坦，无滑坡、崩塌、泥石流等不良地质作用；根据《xx市地质灾害防治规划》（2004-2020年），场地位于地面沉降地质灾害等易发地区。
场地表层为人工填土层1-1杂填土和1-2素填土，最大总厚度为2.70m，属开挖土层，为特殊性土。
2.7场地水文地质条件
2.7.1地下水位及地下水类型
勘察期间测得场地地下潜水水位如下：
初见水位埋深不明显。
静止水位埋深0.80～2.50m，相当于标高2.19～-0.08 m。
场地浅层地下水属于孔隙潜水类型，主要以大气降水补给，蒸发形式排泄为主，水位随季节而变化。根据区域水文地质资料，地下水位年变化幅度在0.50~1.00左右。
2.7.2浅层地基土的渗透性
根据本次勘察室内渗透试验结果，提供埋深15.00m以上各层土的渗透系数及渗透性如表：
地基土渗透系数及渗透性表
地层编号
岩性
垂直渗透系数Kv（cm/s）
水平渗透系数KH (cm/s)
渗透性
4-1
粉质粘土
4.0*10-8
2.3*10-7
不透水
4-2
粉土
3.5*10-6
3.6*10-5
弱透水
6-1
粉土
8.8*10-7
2.1*10-5
弱透水
6-2
粉质粘土
4.3*10-5
7.3*10-5
微透水

2.8场地稳定性及适宜性评价
1. 本场地抗震设防烈度为7度，根据相关规定，可忽略发震断裂错动对地面建筑的影响；拟建场地属于华北平原滨海冲击平原，地形平坦，地貌单一，无岩溶、滑坡、泥石流、采空区等不良地质作用，不存在能导致场地滑移、大的变形计破坏等严重情况的地质条件及影响场地稳定性的其他因素，本场地属稳定场地，较适宜本工程建设。
2.9施工组织管理机构、人员配置及职责
2.9.1组织管理机构

2.9.2人员配置
项目经理：常兆林
项目副经理：崔永刚
安全员：张环
质量员：霍金茹
造价员：韩安
土建工长：魏国祥、呼昊
器材员：薛菊
资料员：王磊
2.9.3人员职责
岗位
职责
项目经理
负责整个工程的管理活动，包括工期、质量、现场管理以及设备人员管理
安全经理
负责本工程施工全过程的安全，对关键、危险部位应做好交底，并做好监督防护措施的落实工作，保证安全生产
项目工程师
负责设计图纸的复查工作，组织研究制定施工方案和技术交底工作，抓好技术管理和质量管理
施工员
负责按照图纸和施工组织方案，组织分项工程施工，确保施工进度计划的落实
质检员
检验各工序施工质量，进行质量监督检查，发现问题及时解或向上级汇报
各作业班长
负责本班组工作所施工的质量及进度
电工机修工
负责机械设备的维修，电器安装和夜间照明电路架设，保证机械设备正常运转和电路的畅通。
运输队长
负责汽车行驶线路、土场的进出，确保安全行车无事故
门卫保安
负责乘凉进出大门的安全指挥，确保门前门内的安全工作
环卫班长
负责道路的清扫和冲洗台、基坑内积水的排放，确保环境卫生达标。
2.10资源配置计划
2.10.1机械设备配置
根据7天工期安排每日进出土为15714m3，每台运土车可运输15m3（实土），出土车辆每天按20小时工作时间考虑，卸土点距离场地3km
以内，现场来回及在场内挖土装车按0.5小时考虑，共需车辆为
11000÷（15×20÷0.5）=26.2=27（辆）
基坑挖土方采用8台反铲式挖掘机取土，自卸车27辆运输。具体详见机械使用计划。
机械名称
规格型号
品牌
数量（台）
挖掘机
神钢-300
神钢
4
小型挖掘机
神钢-200
神钢
4
运土车

斯太尔
27
2.10.2劳动力配置
挖土施工劳动力准备
工 种
人 数
备 注
机组人员
16
挖土机
汽车司机
54
自卸汽车
壮工
10
清扫路面
2.10.3其他配置
物品
数量
备 注
钢板（20*2000*4000）
100块
铺垫路面
水准仪
4台

全站仪
1台

雨衣、雨鞋
50套

扫帚
10把
清扫路面

第三章 土方开挖方案
3.1开挖前的准备工作
1、在土方开挖前，现场施工区域已做到“四通一平”。（通水、通电、通信、通路、场地平整）
2、根据现场的实际勘察，地面原有建筑物已全部清除、地下管线切改已全部完成，施工现场已无障碍物。
3、现场非土方开挖区临时道路已经进行了路面的硬化处理，且设有400*400mm的明排水沟,总长约50m。
4、基坑周边测量基准桩点全部砌筑高台。
5、降水达到开挖标高以下1m，符合开挖条件要求；
6、挖土卸土点落实；
7、施工道路符合挖土施工条件；
8、临近管线和建筑物的监测准备工作已落实，做到信息化施工；
9、研究制定现场场地整平、基坑开挖施工方案；
10、清除现场障碍物，对场地进行平整；
11、与政府相关职能部门的协调工作；
12、所有挖土所需的机具设备、相应物资材料和应急物资准备就绪工作。
13、放坡地段可进行试开挖，根据试开挖结果确定适宜的坡度系数：第一步坡度1：1，第二步坡度1：1。
14、测得现场自然地表标高平均为大沽2.30m。
3.2土方开挖
3.2.1土方开挖总体流程
根据本工程的地质条件、施工场地条件、工程特点及工期要求，工程土方开挖共分二步开挖。
第一步土方开挖: 基坑以内包括地库楼座，从现地平开挖至放坡错台标高位置，因各楼座坑底标高不同，所以第一步放坡高度不同，第一步开挖深度不同（详见开挖深度平面图），实际挖深2.0、2.45、2.6m。错台宽度为2m，满足挖掘机工作要求。
第二步土方开挖:挖掘机下到平台向下继续开挖，向上倒土，由由错台标高开挖至地库基础底板垫层下皮标高，地库设计标高为-6.25m，实际挖深因第一步深度不同，导致实际挖深2.1、2.25、2.7m。地库大面积分层接力总共开挖深度为4.7m（本步开挖同时包含局部承台开挖）。
第一步、第二步坡放坡比例为1：1。
基坑开挖顺序说全部采用由东向西开挖，现场设置一10m宽出口，一条10m宽单道循环，保证运行车出入顺畅不拥堵。基坑开挖前可对10#楼进行开挖施工。

土方开挖分层剖面图

10#楼土方开挖剖面图

土方开挖施工顺序平面图
3.2.2土方开挖
1.地下土方开挖量约为11万m3。
2.基坑开挖方法严格按照施工方案执行，机械挖土须距桩体500mm，距坑底300mm，该范围内土体由人工挖除，不得超挖或扰动地基土。
3.基坑四周应先施工排水盲沟。盲沟布置在基坑周边均与降水井连通。盲沟为400*400mm，人工挖成后回填碎石。
4.根据施工现场实际情况，现场采用双车道循环方式运土。
5.基坑应平整压实，其允许偏差为：高程±30mm；平整度±10mm。基底经检查合格后，及时进行基础处理。
6.基坑开挖在放坡地段应留300mm由人工辅助开挖，修正坡面，以保证设计坡度，使坡面平顺，无突起物、松散土、石块。禁止机械深挖后在表面铺土成坡。
7. 若采用放坡比例为1：1，地库基坑局部二步放坡坡顶会到楼座内部，此处应减少放坡比例避免土体侧压力对工程桩的影响。
3.3对工程桩的保护措施
大型反铲挖掘机开挖至槽底，预留出清槽厚度，槽底清槽采用人工开挖与小型挖掘机相结合的方式。挖掘机行走路线应避免碰、压工程桩。对于高于合理桩长的工程桩采用分段截桩的方式进行截断，禁止开挖过程中挖掘机对其造成破坏。
开挖至坑底标高后，及时进行基础垫层的施工，并将垫层施工至坡脚边缘，尽量减少基坑变形。
3.6局部深坑、地梁、承台开挖方法
地库内承台及地连梁坑底标高为-6.55m，仅比大面积开挖坑底标高低0.3m，故承台及地连梁开挖采用垂直开挖。地库内集水井坑底标高为-7.25m，再度开挖深度为1m。楼座内电梯为局部深坑，再次开挖深度为2.5m。局部深坑均在人工清槽过程中采用人工开挖、小型挖掘机配合的方法以1：1比例的放坡形式开挖。
对于局部深坑须严格按照结构图纸控制其深度和范围，严禁超挖，深浅坑交接处应在浅坑开挖完成后放坡形成或根据结构要求实施。
.7土方开挖工期进度安排
根据总体大节点计划，现场土方开挖时间：
2014年8月25日——2014年8月31日
第四章 降水方案
4.1基坑降水形式
1、基坑内设大口井降水，采用无砂混凝土井管。
2、该井须在基坑开挖前作成，且须降至开挖面以下不小于1m处可进行基坑开挖工作。
3、降水井施工时必须进行洗井工作。
4、无砂混凝土井管滤料采用4-6mm等粒径中粗砂或无粉碎石屑。
5、基坑周边配合纵横向盲沟排水，将降水井用纵横盲沟连通。
6、盲沟深、宽不小于400mm，随挖随用碎石回填。
4.2降水目的
通过降水及时疏干开挖范围内土层的地下水，使其得以压缩固结，以提高土层的水平抗力，防止开挖面的土体隆起。
在基坑开挖施工时降低基坑中的地下水位，保证基坑的开挖施工的顺利进行。
4.3降水井井点布置

数量
管径
深度
构造
降水井
173
500mm
10m
降水井采用无砂水泥管，管壁、管底包多层土工布及等粒径碎石，其透水直径不小于800mm。
观测井
14
500mm
7m
成井要求同降水井，井口高出地面0.5m，并加活盖以防堵塞。

降水井井点布置图
4.4集水明排布置
1、基坑周边设置网状排水盲沟，采用等粒径碎石填埋，盲沟距基坑边200mm。盲沟要求随挖随填，形成宽400mm，深 400mm，与降水井相连组成降排水系统。
2、由于排水管位于基槽周边，人员、车辆及材料设备过往频繁，容易对排水系统造成破坏，为保证基槽排水及周边排水的畅通，因此排水管件采用DN300的混凝土排水管，管与管之间水泥砂浆抹实。与沉淀池、集水井连接，排至市政管网集水井间距不大于30m，排水管长度为400m。排水管最浅处埋深0.6m，按千分之二找坡，人工挖沟宽0.5m，深0.7～1.5m，下铺设0.5m宽10cm厚石屑，按排水方向找好坡度，铺设完管后上用素土填实，。
3、设沉淀池3个，集水箱3个。
（1）沉淀池：外壁尺寸为3m×2m×1.5m，机砖砌筑。四周壁厚24cm。内壁厚12cm，M10水泥砂浆砌筑。底为C15混凝土垫层，厚度为10cm。池壁及底为1:3水泥砂浆抹面，厚度为2cm。盖板为C25混凝土，厚度10cm。
（2）集水箱：尺寸2m×1.5m×1.5m，壁厚3mm。

4.5降水施工
4.5.1降水施工顺序
井点测量定位→挖井口、安护筒→钻机就位→钻孔→回填井底砂垫→洗井→吊放井管→回填过滤层→井内下设水泵、安装控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井
4.5.2施工过程及方法
1、打井：用SPJ-300型钻机成孔，钻孔直径800mm，成孔后，先破泥浆护壁再用潜水泵洗井清孔后快速下放混凝土井管，在混凝土井点管周围回填石子。安放井管时逐节沉入混凝土井管，外壁绑长竹片导向，使接头对正。
2、回填石子时，要保证井点管周围均匀投放，填至井点管口下0.5m处，用粘土封堵口。
3、成孔时，要保证成孔的垂直度和孔径，孔径控制在800mm。成井后，及时洗井，直到井底沉渣洗净。每井内吊放潜水泵一台，用铁丝吊放牢固，固定井口。
4、潜水泵在安装前，对水泵本身和控制系统作一次全面细致的检查，确认无误后方可安装。安装完毕进行试抽水，满足要求后转入正常工作。
5、抽水作业时，三班轮流，昼夜值班，水泵故障及时检修或更换。
6、潜水泵在运行过程中每2小时观测一次水位，检查电缆线是否和井壁相碰，检查密封的可靠性，以保证水泵正常运转。
7、井管使用完毕后及时封井。
4.5.3施工设备
1、排水管2000m，潜水泵180台（含备用），SPJ-300型钻机5台。
2、井管：采用无砂混凝土管，管外径500mm、壁厚60mm、长1m。
4.5.4劳动组织及工期
1、人员：降水项目负责人1名，技术员1名，施工工人20名。
2、工期：打井5d，试抽水2d。抽水作业根据基础施工而定，本工程降、抽水总时间暂按240d考虑。
4.5.5降水运行管理措施
1、降水运行前，降水井应合理布设排水管道并便于接入施工现场排水设施
2、降水前各降水井均应测量其井口标高、静止水位并进行相关记录；
3、正式降水前必须进行试运行，进一步检验供电系统、抽水设备、排水系统及应急预案能否满足降水要求；试运行结果进行记录并备案，根据试运行结果，对于无法满足降水要求的部分进行相应整改；地下水要经过滤后再排入市政管网。
4、基坑开挖后，大口井割管时应及时测量井深，及时采取清淤措施。
5、降水停止并提泵后应及时将井封闭，补好盖板。
6、地下水位降至基底以下1m后方可进行开挖，并且保证在基坑开挖及地下结构施工期内，地下水位保持在基底以下不应小于1m。
7、土方开挖过程中，组织工人，24小时巡视降水井的安全，防止机械施工造成的损坏。
4.5.6水位监测
地下水位测量精度不低于10mm，水位监测应在开始降水前至少一周开始测量，每日连续观测水位取得稳定初始值。
水位监测报表每天上报。及时统计降水数据，形成水位曲线，分析降水疏干运行情况。
如观察井水位变化达到警戒值应立即查找原因，查看止水帷幕是否有渗漏现象，并采取处理措施。
地下水位变化警戒值:累计值1000mm，变化速率500mm/d。
4.6封井施工
第一次封井在基坑浇筑垫层时进行，对车库及楼座底板范围内降水井在浇筑混凝土时填实。
第二次封井在后浇带浇筑完成后封井，对建筑基础外及后浇带的降水井采用素水泥及混凝土填实。
4.8降水井的保护措施
各相关参建单位及现场管理人员应重视对降水井的保护，避开施工过程对降水的损坏。
成井后应在降水井处设置明显标志，并对井口采取保护措施，避免杂物落入井中。
应注意开挖过程中对降水井的现场看护，并经常测量井内沉淤，确保降水井正常运行。
土方运输车辆行驶道路应与降水井保持安全距离（大于5m），避免对降水井造成破坏。
4.9降水时间
土方开挖前降水工期为10天：
2014年8月15日——2014年8月24日
土方开挖后地下室施工，部分降水井保留在后浇带位置，直到基础底板施工后满60天浇筑后浇带时封井。预计降水时间为：
2014年8月25日——2014年12月30日

第五章 基坑工程监测
5.1基本要求
基坑监测的数据结果，要定期的与第三方监测资料进行比对分析，指导施工作业。
5.2监测项目
1. 支护结构；
2. 相关的自然环境；
3. 施工工况；
4. 地下水状况；
5. 基坑底部及周围土体；
6. 周围建（构）筑物；
5.3基坑工程仪器监测项目
1、边坡坡顶水平位移进行监测；
2、附近道路进行沉降观测；
3、地下水位进行监测。
5.4巡视检查
1.基坑工程整个施工期内，每天均安排专人进行巡视检查。
2.基坑工程巡视检查应包括以下主要内容：
支护结构
边坡有无较大变形
止水帷幕有无开裂、渗漏
墙后土体有无沉陷、裂缝及滑移
基坑有无涌土、流砂、管涌

施工工况

开挖后暴露的土质情况与岩土勘察报告有无差异
基坑开挖分段长度及分层厚度是否与设计要求一致，有无超长、超深开挖
场地地表水、地下水排放状况是否正常，基坑降水、回灌设施是否运转正常
基坑周围地面堆载情况，有无超堆荷载
基坑周边环境
地下管道有无破损、泄露情况
周边建（构）筑物有无裂缝出现
周边道路（地面）有无裂缝、沉陷
邻近基坑及建（构）筑物的施工情况
根据设计要求或当地经验确定的其他巡视检查内容
3.巡视检查的检查方法以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。
4.巡视检查应对自然条件、支护结构、施工工况、周边环境、监测设施等的检查情况进行详细记录。
5.巡视检查记录应及时整理，并与仪器监测数据综合分析。
5.5总包单位基坑监测
除第三方检测单位进行基坑的监测之外，总包单位应进行自行开展部分基坑监测工作，以便与监测单位的监测结果进行核对，确保监测结果的有效性。
总包单位的监测方案（包括监测布点、监测方法、频率等）参照监测单位的相关方案执行，监测数据以监测单位提供的为主，总包监测主要起到控制，核对监测单位的数据的作用。
1）基坑工程整个施工期内，每日均应安排专人进行巡视检查。
2）基坑工程巡视应包括以下主要内容：
（1） 支护结构；
（2） 相关的自然环境；
（3）施工工况；
（3） 地下水状况；
（4） 基坑底部、边坡及周围土体；
（5） 周围建（构）筑物；
3）巡视检查的检查方法主要以目测为主，定期对冠梁及坡顶进行仪器测量，观察其变形值，与第三方检测提供的变形数据作比较。
4 ）应对自然条件、施工工况、周边环境进行巡视检查，如发现变形情况应及时通知设计单位并作出相应措施。
5）制定监视检查记录表，及时整理，并应对第三方检测单位提供的检测数据进行分析。
5.6监测点布置
5.6.1基本要求
①基坑工程监测点的布置应最大程度地反映监测对象的实际状态及其变化趋势，并应满足监控要求。
②基坑工程监测点的布置应不妨碍监测对象的正常工作，并尽量减少对施工作业的不利影响。
③监测标志应稳固、明显、结构合理，监测点的位置应避开障碍物，便于观测。
④在监测对象内力和变形变化大的代表性部位及周边重点监护部位，监测点应适当加密。
⑤应加强对监测点的保护，必要时应设置监测点的保护装置或保护设施。
5.6.2监测点布置要求
坡顶部的水平位移和竖向位移监测点应沿基坑周边布置：
基坑周边中部、阳角处应布置监测点。监测点间距不宜大于30m，每边监测点数目不应少于3个。监测点设置在基坑边坡细石混凝土坡顶上。基坑周边、中部及阳角处累计设置观测点49个。

基坑监测点平面布置图
5.7监测方法及精度要求
1、每个基坑工程至少应有3个稳固可靠的点作为基准点；
2、工作基点应选在稳定的位置。在通视条件良好或观测项目较少的、情况下，可不设工作基点，在基准点上直接测定变形监测点；
3、施工期间，采用有效措施，确保基准点和工作基点的正常使用；
4、监测期间，应定期检查工作基点的稳定性。
5、监测仪器、设备应符合下列要求：
（1）满足观测精度和量程的要求；
（2）具有良好的稳定性和可靠性；
（3）经过校准或标定，且校核记录和标定资料齐全，并在规定的校准有效期内。
6、对同一监测项目，监测时符合下列要求：
①采用相同的观测路线和观测方法；
②使用同一监测仪器和设备；
③固定观测人员；
④在基本相同的环境和条件下工作；
⑤监测过程中应加强对监测仪器设备的维护保养、定期检测以及监测元件的检查；应加强对监测仪标的保护，防止损坏；
⑥监测项目初始值应为事前至少连续观测3次的稳定值的平均值。
7、水平位移监测
①测定特定方向上的水平位移时可采用视准线法、小角度法、投点法等；测定监测点任意方向的水平位移时可视监测点的分布情况，采用前方交会法、自由设站法、极坐标法等；当基准点距基坑较远时，可采用三角、三边、边角测量与基准线法相结合的综合测量方法。
②水平位移监测基准点应埋设在基坑开挖深度3倍范围以外不受施工影响的稳定区域，或利用已有稳定的施工控制点，不应埋设在低洼积水、湿陷、冻胀、胀缩等影响范围内；基准点的埋设应按有关测量规范、规程执行。宜设置有强制对中的观测墩；采用精密的光学对中装置，对中误差不宜大于0.5mm。
8、竖向位移监测
①竖向位移监测可采用几何水准或液体静力水准等方法。
②坑底隆起（回弹）宜通过设置回弹监测标，采用几何水准并配合传递高程的辅助设备进行监测坑底隆起（回弹）监测精度不宜低于1mm。
③水准基准点宜均匀埋设，数量不应少于3点，埋设位置和方法要求与水平位移监测基准点埋设方法相同。
④各监测点与水准基准点或工作基点应组成闭合环路或附合水准路线。
9、倾斜监测
①建筑物倾斜监测应测定监测对象顶部相对于底部的水平位移与高差，分别记录并计算监测对象的倾斜度、倾斜方向和倾斜速率。
②应根据不同的现场观测条件和要求，选用投点法、水平角法、前方交会法、正垂线法、差异沉降法等。
10、地下水位监测
①地下水位监测宜采通过孔内设置水位管，采用水位计等方法进行测量。
②地下水位监测精度不宜低于10mm。
③检验降水效果的水位观测井宜布置在降水区内，采用轻型井点管降水时可布置在总管的两侧，采用深井降水时应布置在两孔深井之间，水位孔深度宜在最低设计水位下2～3m。
④潜水水位管应在基坑施工前埋设，滤管长度应满足测量要求；承压水位监测时被测含水层与其他含水层之间应采取有效的隔水措施。
⑤水位管埋设后，应逐日连续观测水位并取得稳定初始值。
5.8监测频率
本项目基坑为三级基坑，监测工作从基坑工程施工前开始，直至地下工程完成为止，贯穿于基坑工程和地下工程施工全过程。
基坑的监测频率为：基坑监测要求从基坑土方开挖到施工到建筑±0.000的时间段内进行，以便信息施工，开挖期间及开挖变形稳定前每天观测不少于1次。其余详见《建筑基坑工程监测技术规范》（GB 50497-2009）。
5.9监测报警
本工程坡顶水平位移预警值为50mm，地面沉降预警值为30mm，地下水位累计变化值为1000mm。
在施工过程中，发现异常情况时，及时向监理单位报告，并书面报告建设单位，及时采取有效的措施保证施工人员的安全。
5.10数据处理与信息反馈
现场测试人员应对监测数据的真实性负责，监测分析人员应对监测报告的可靠性负责,监测记录的数据应客观、真实、准确、及时。
外业观测值和记事项目，必须在现场直接记录于观测记录表中。任何原始记录不得涂改、伪造和转抄，并有测试、记录人员签字。
现场的监测资料应符合下列要求：
①使用正式的监测记录表格；
②监测记录应有相应的工况描述；
③监测数据应及时整理；
④对监测数据的变化及发展情况应及时分析和评述。
观测数据出现异常，应及时分析原因，必要时进行重测。
进行监测项目数据分析时，应结合其他相关项目的监测数据和自然环境、施工工况等情况以及以往数据，考量其发展趋势，并做出预报。
巡视检查的记录：
①对监测项目应有正常或异常的判断性结论；
②对达到或超过监测报警值的监测点应有报警标示，并有原因分析及建议；
③对巡视检查发现的异常情况应有详细描述，危险情况应有报警标示，并有原因分析及建议；

第六章 应急专项方案
6.1应急预案的原则与方针
坚持“安全第一，预防为主”、“保护人员安全优先，保护环境优先”的方针，贯彻“常备不懈、统一指挥、高效协调、持续改进”的原则。更好地适应法律和经济活动的要求；给企业员工的工作和施工场区周围居民提供更好更安全的环境；保证各种应急资源处于良好的备战状态；指导应急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急行动的快速、有序、高效；充分体现应急救援的“应急精神”。
6.2突发事件风险分析和应急措施
为确保正常施工，预防突发事件以及某些预想不到的、不可抗拒的事件发生，事前有充足的技术措施准备、抢险物资的储备，最大程度地减少人员伤亡、国家财产和经济损失，必须进行风险分析和预防。
根据本工程的特点、采取的支护方式及周边环境情况，施工中有可能会出现的突发事件、风险情况及应急措施如下：
1、支护边坡变形过大
（1）支护结构变形过大
当支护结构变形过大（超过预警值50mm）时，停止在支护结构上部道路上行使车辆，并根据现场实际情况采取在基坑内侧堆载或基坑外侧挖土的措施，增大基坑内侧主动压力，减少基坑外侧被动压力的措施，减小或减缓支护结构变形。
（2）基坑内桩位移、倾斜较大
土方开挖过程中，当发现基坑内桩有较明显位移或倾斜时，应立即停止土方开挖，并调整开挖方案，主要是控制每层开挖深度，可以将每层开挖深度控制在1.5-2m之间，控制桩位移或倾斜。
（3）边坡滑坡
当开挖局部较深部位（如电梯基坑）时，若发生边坡土方滑移，立即用挖掘机在边坡周围以间距500mm插入钢管，钢管间固定木模板，并将已经搅动的土体挖除。
（4）止水帷幕渗漏
①、土方开挖时，发现基坑有漏水的地方立即组织人员进行堵漏；
②、首先用草袋子先将漏水处堵住并将草袋子向内塞，然后在草袋子外侧填石料，石料中间插导水管，导水管插入部分用切割机切出小口，然后用砂网包住，将水排除；
③、对漏水部位进行加固，具体加固方法为：
在漏水部位编制钢筋网片，内插注浆预留管，便于喷砼后向内注浆，漏水两侧桩上打上膨胀螺栓，螺栓上连接Φ16竖向压筋，然后50cm一个横向压筋，两端与Φ16竖向焊接以固定钢筋网片，最后喷砼。 喷砼时，视漏水部位缝隙大小，缝隙较小时，可直接进行喷砼直至完成；如缝隙较大且涌出流砂，喷砼时，先将喷射枪头插入缝隙孔洞内喷射，直至将孔洞内喷满为止，最后完成喷砼； 完成喷砼48小时后，由预留管向内多次进行压浆，直至将缝隙内孔洞注满为止。
6.3应急预案流程
根据工程的特点及施工工艺的实际情况，认真的组织了对危险源和环境因素的识别和评价，特制定本工程发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响。其应急准备和响应工作程序见下图：

危险源及环境因素辩识、评价
编制应急预案
成立抢险领导小组
组建抢险队、救护车
配备应急物资、设备
应急知识教育培训
定期评审
实施应急预案
进行评审、修订
未发生
发生

应急准备和响应工作程序图
6.4应急准备
1、机构与职责
一旦发生施工安全事故，公司领导及有关部门负责人必须立即赶赴现场，组织指挥抢险，成立现场抢险领导小组。
项目部应急预案领导小组及其人员组成
组长：常兆林
通讯联络组：崔永刚
技术支持组：白文浩
抢险抢修组：魏国祥、呼昊
医疗救护组：薛菊
后勤保障组组长：王占才
联系方式
姓名
职务
联系方式
备注
常兆林
组长
13012270817

崔永刚
