电厂一期2×660MW机组工程#2锅炉水冷壁安装施工方案.doc

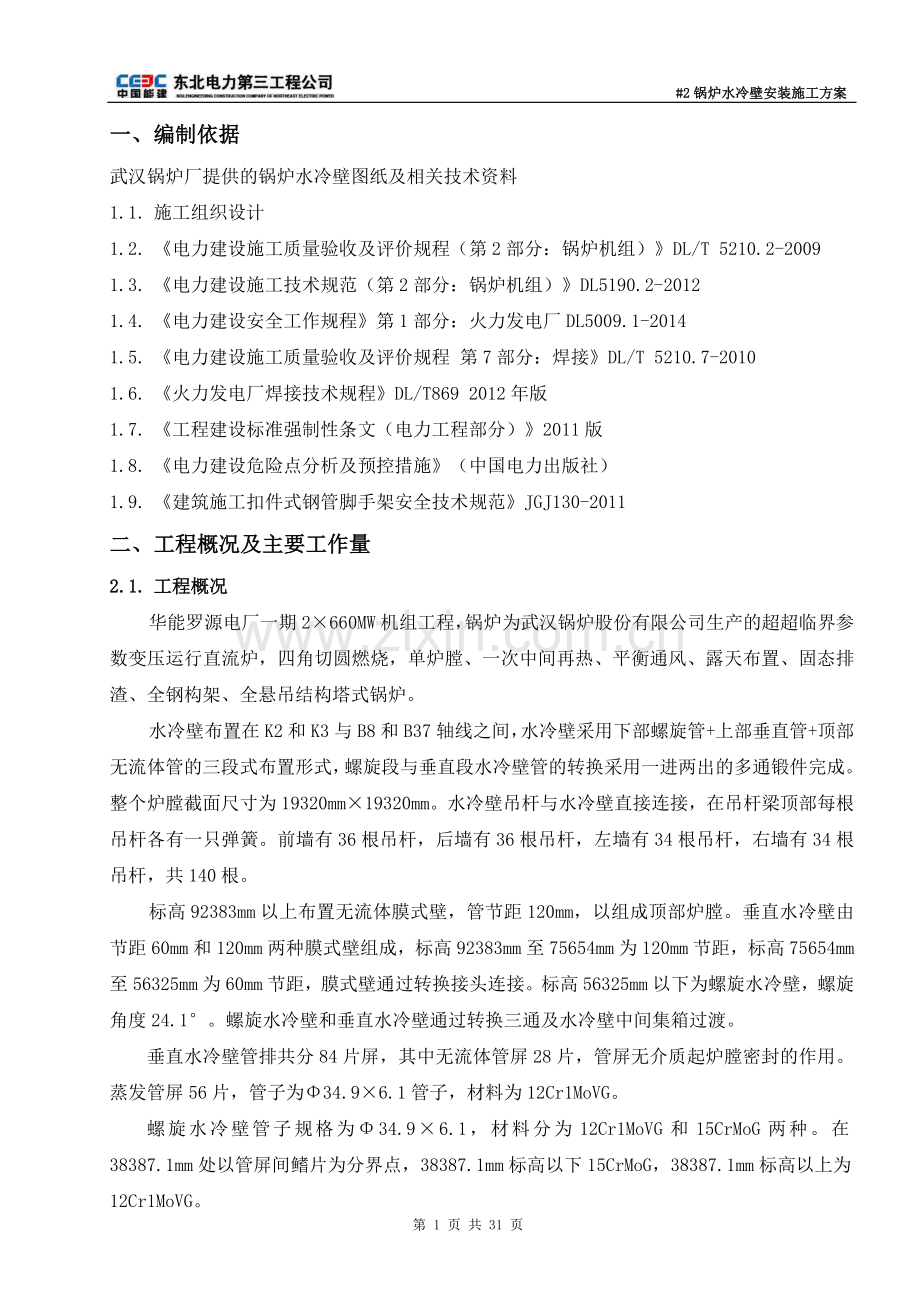

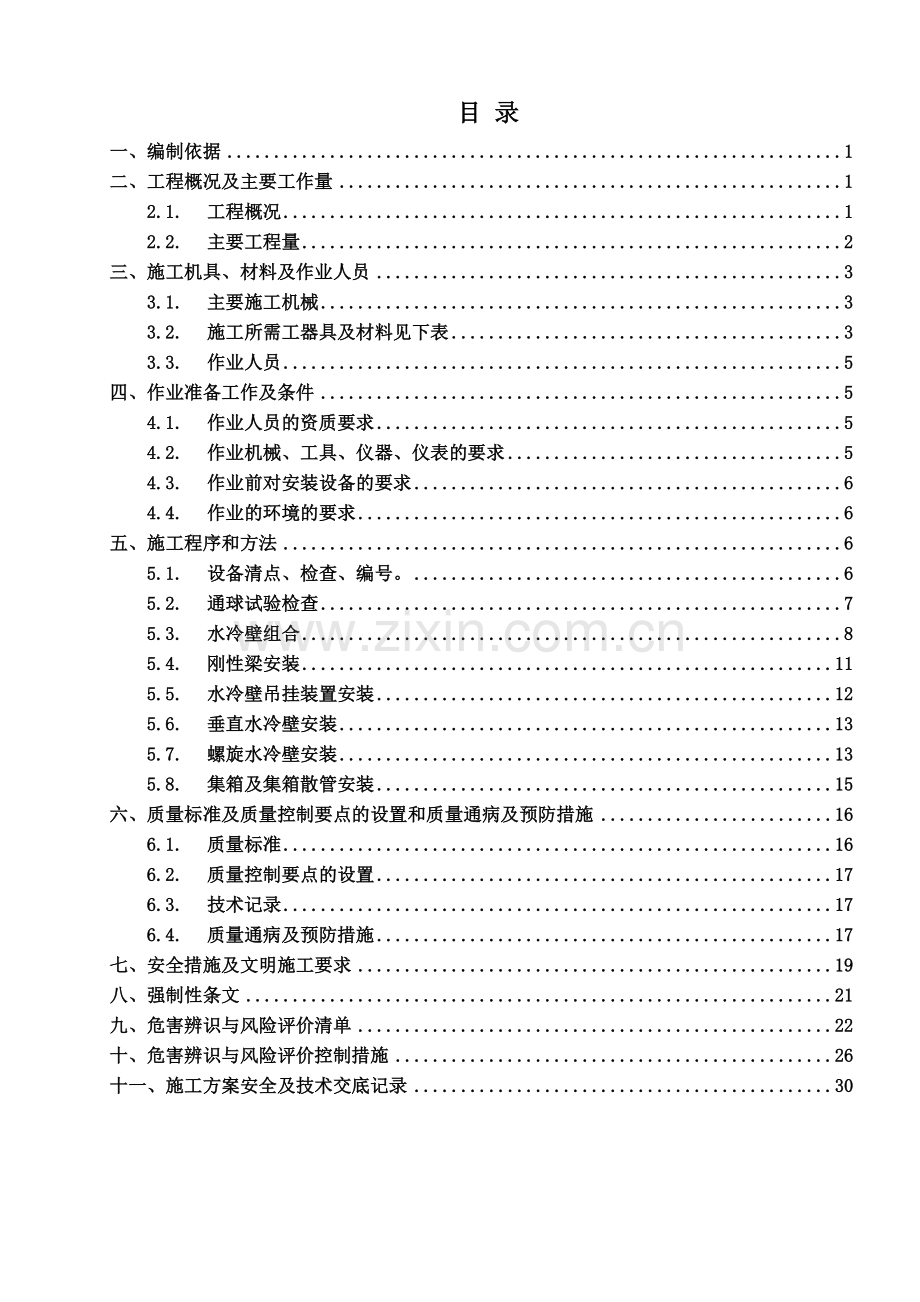

#2锅炉水冷壁安装施工方案 目 录一、编制依据1二、工程概况及主要工作量12.1.工程概况12.2.主要工程量2三、施工机具、材料及作业人员33.1.主要施工机械33.2.施工所需工器具及材料见下表33.3.作业人员5四、作业准备工作及条件54.1.作业人员的资质要求54.2.作业机械、工具、仪器、仪表的要求54.3.作业前对安装设备的要求64.4.作业的环境的要求6五、施工程序和方法65.1.设备清点、检查、编号。65.2.通球试验检查75.3.水冷壁组合85.4.刚性梁安装115.5.水冷壁吊挂装置安装125.6.垂直水冷壁安装135.7.螺旋水冷壁安装135.8.集箱及集箱散管安装15六、质量标准及质量控制要点的设置和质量通病及预防措施166.1.质量标准166.2.质量控制要点的设置176.3.技术记录176.4.质量通病及预防措施17七、安全措施及文明施工要求19八、强制性条文21九、危害辨识与风险评价清单22十、危害辨识与风险评价控制措施26十一、施工方案安全及技术交底记录30第 31 页 共 31 页一、 编制依据武汉锅炉厂提供的锅炉水冷壁图纸及相关技术资料1.1. 施工组织设计1.2. 电力建设施工质量验收及评价规程（第2部分：锅炉机组）DL/T 5210.2-20091.3. 电力建设施工技术规范（第2部分：锅炉机组）DL5190.2-20121.4. 电力建设安全工作规程第1部分：火力发电厂DL5009.1-20141.5. 电力建设施工质量验收及评价规程 第7部分：焊接DL/T 5210.7-20101.6. 火力发电厂焊接技术规程DL/T869 2012年版1.7. 工程建设标准强制性条文（电力工程部分）2011版1.8. 电力建设危险点分析及预控措施（中国电力出版社） 1.9. 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011二、 工程概况及主要工作量2.1. 工程概况华能罗源电厂一期2660MW机组工程，锅炉为武汉锅炉股份有限公司生产的超超临界参数变压运行直流炉，四角切圆燃烧，单炉膛、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构塔式锅炉。水冷壁布置在K2和K3与B8和B37轴线之间，水冷壁采用下部螺旋管+上部垂直管+顶部无流体管的三段式布置形式，螺旋段与垂直段水冷壁管的转换采用一进两出的多通锻件完成。整个炉膛截面尺寸为19320mm19320mm。水冷壁吊杆与水冷壁直接连接，在吊杆梁顶部每根吊杆各有一只弹簧。前墙有36根吊杆，后墙有36根吊杆，左墙有34根吊杆，右墙有34根吊杆，共140根。标高92383mm以上布置无流体膜式壁，管节距120mm，以组成顶部炉膛。垂直水冷壁由节距60mm和120mm两种膜式壁组成，标高92383mm至75654mm为120mm节距，标高75654mm至56325mm为60mm节距，膜式壁通过转换接头连接。标高56325mm以下为螺旋水冷壁，螺旋角度24.1。螺旋水冷壁和垂直水冷壁通过转换三通及水冷壁中间集箱过渡。垂直水冷壁管排共分84片屏，其中无流体管屏28片，管屏无介质起炉膛密封的作用。蒸发管屏56片，管子为34.96.1管子，材料为12Cr1MoVG。螺旋水冷壁管子规格为34.96.1，材料分为12Cr1MoVG和15CrMoG两种。在38387.1mm处以管屏间鳍片为分界点，38387.1mm标高以下15CrMoG，38387.1mm标高以上为12Cr1MoVG。拐点标高19850mm以下为前后墙冷灰斗螺旋水冷壁，冷灰斗前后墙与水平方向夹角为45，管子规格为34.96.1，材料为15CrMoG。 2.2. 主要工程量序号图号名 称材质规 格重量（kg）备注1604-0201水冷壁前墙进口集箱15Ni1MnMoNbCu356*508380.5232604-0202水冷壁后墙进口集箱15Ni1MnMoNbCu356*508380.5233604-0203水冷壁进口集箱支持设备6030.484604-0204冷灰斗转换管15GrMoG34.9*6.17971.945604-0205水冷壁前墙冷灰斗区域螺旋管屏15GrMoG34.9*6.134413.466604-0206水冷壁后墙冷灰斗区域螺旋管屏15GrMoG34.9*6.134413.457604-0207水冷壁前后墙螺旋管屏15GrMoG/ 12Cr1MoV 34.9*6.1145760.7588604-0208水冷壁侧墙螺旋管屏12Cr1MoVG34.9*6.1176208.7359604-0209水冷壁前墙中间集箱12Cr1MoVG219*454131.63210604-0210水冷壁后墙中间集箱12Cr1MoVG219*454131.63211604-0211水冷壁左侧墙间集箱12Cr1MoVG219*454131.63212604-0212水冷壁右侧墙间集箱12Cr1MoVG219*454131.63213604-0213水冷壁中间集箱连接管12Cr1MoVG34.9*6.118213.0814604-0214水冷壁中间集箱支持设备2553.1215604-0215水冷壁前墙垂直管屏12Cr1MoVG34.9*6.163223.6816604-0216水冷壁后墙垂直管屏12Cr1MoVG34.9*6.165248.617604-0217水冷壁左侧墙垂直管屏12Cr1MoVG34.9*6.168634.63418604-0218水冷壁右侧墙垂直管屏12Cr1MoVG34.9*6.168634.63419604-0219水冷壁前墙出口集箱12Cr1MoVG273*485524.6120604-0220水冷壁后墙出口集箱12Cr1MoVG273*485524.6121604-0221水冷壁左侧墙出口集箱12Cr1MoVG273*485524.6122604-0222水冷壁右侧墙出口集箱12Cr1MoVG273*485524.6123604-0223水冷壁出口集箱连接管12Cr1MoVG42.4*7.18546.7624604-0224水冷壁前/后墙出口集箱支持设备4429.4525604-0225水冷壁左/右墙出口集箱支持设备703.6826604-0226水冷壁前墙无流体管12Cr1MoVG42.4*7.115483.7827604-0227水冷壁左侧墙无流体管12Cr1MoVG42.4*7.114430.4528604-0228水冷壁后墙无流体管12Cr1MoVG42.4*7.118801.5929604-0229水冷壁右侧墙无流体管12Cr1MoVG42.4*7.114430.45三、 施工机具、材料及作业人员3.1. 主要施工机械序号机械名称单位数量备注1QTZ2500型塔式起重机台12LS368RH-5型250t履带吊车台13龙门吊40t1台450t汽车吊台15平板车台1设备运输6卷扬机10t4台注：吊装所使用的起重机应该具有安全检验合格证书，吊装机具安全装置性能要安全可靠。3.2. 施工所需工器具及材料见下表序号名 称规 格单位数 量备注1大锤12磅把42大锤18磅把23手锤4磅把84倒链1吨台205倒链2吨台206倒链3吨台127倒链5吨台108倒链20吨台49卸扣20吨个810卸扣15吨个811卸扣5吨个812螺旋千斤顶5吨台413螺旋千斤顶10吨台414螺旋千斤顶16吨台815麻绳28m30016钢丝刷把2017角向砂轮100台2018顺向砂轮台2019笤帚把5020工具袋个1221钢丝绳26 376-1550m200022氧气、乙炔皮带m2400各1200m23割把G01-100把1224活扳手500*55把425活扳手250*55把1226回火器个1227氧气表个1228乙炔表个1229卷尺5m把430钢卷尺100m把131钢卷尺50m把232卷扬机5t台433内窥镜台134铁线#8Kg50035断线钳把436磨片100片100037切片100片100038插座个30多相39插头15A个30两相40插头15A个30三相41电缆线3*4+1m1000三芯42漏电保护器20A个1243电源线3*1.5m100044防火篷布6米12米块200焊口焊接时防风45槽钢16米200临时固定46钢板=1420吊耳制作47钢板=1010接钩吊耳制作48角铁50505米400制作防风蓬49管道坡口加工机台350空压机V-10/2906台110m351钢跳板3m块50052水平管根253弹簧拉力计200N把13.3. 作业人员序号工种人数备注1负责人12技术员23班长24安全员25起重司索指挥156安装工507电焊工30 注：特殊工种持证上岗四、 作业准备工作及条件4.1. 作业人员的资质要求4.1.1. 所有参加施工作业人员必须经体格检查，合格者方可从事此项工作。4.1.2. 所有参加施工作业人员必须经过三级安全教育，并且经考试合格，方可从事此项工作。4.1.3. 所有施工人员认真接受安全技术交底，并在交底书上签字。4.1.4. 特殊工种人员必须持证上岗。4.2. 作业机械、工具、仪器、仪表的要求4.2.1. 施工过程中使用的计量工器具，按规定经过计量检定且在有效期内。4.2.2. 完成此项目工作计划使用140t塔吊、250t履带吊、 50t汽车吊各一台,40t板车1台、4台10t卷扬机2台5t卷扬机及4台20吨倒链，作业前要确保其安全可靠。4.2.3. 施工小组应具备的工具如：角向，顺向磨光机，对口卡具等要准备充分，并确保其安全好用。钢盘尺等量具要经过校验合格方可使用。4.2.4. 施工作业区域应保证道路畅通，无阻碍。作业平台的搭设应平整、稳固符合安全要求。4.2.5. 施工过程中使用的空气压缩机、电焊机、无齿锯等，应正确维护，确保安全。4.3. 作业前对安装设备的要求4.3.1. 清点设备到货情况，应具备连续施工的条件。4.3.2. 如发现设备缺少、损坏，应做好记录并及时报告上级主管部门。4.4. 作业的环境的要求4.4.1. 钢结构安装验收合格，具备吊挂条件。4.4.2. 高空作业区域搭设牢固可靠的对口架子和作业通道，架子外侧要布设安全绳和安全网。4.4.3. 涉及交叉作业施工时,事先同工地主要施工组织人员协调好，避免不必要的停工和施工安全隐患。4.4.4. 夜间施工做好安全防范措施。4.4.5. 吊装时为便于摘钩,预先设置好操作平台及钢爬梯。4.4.6. 清理现场阻碍施工的设施,对危险区域划定界限并做明显标记。4.4.7. 场外运输通道要先进行平整，清理。保证交通运输的畅通。4.4.8. 水冷壁吊挂装置相应提前安装到位，具备吊挂条件。4.4.9. 根据设备到货情况及施工进度,及时搭设好相应的组合平台。4.4.10. 施工中的专用工器具准备完毕。4.4.11. 吊装用的机具已按要求布置、材料已经落实到位。五、 施工程序和方法5.1. 设备清点、检查、编号。5.1.1. 先查明包装箱代码，再进行开箱取出设备(裸装设备打包清点)，以防弄乱（开箱检验时, 必须等设备保管、厂家代表、建设单位人员都到场，不能随意私自开箱，以免出现不必要的问题）。重点检查管子和集箱的表面缺陷，应无重皮、砂眼、变形及焊接变形,清点设备数量是否够数，外形尺寸是否与图纸相符。其附件清点、检查完后，同一箱的设备应尽量集中放在一处，并作好标识，对一些容易失落、损坏的小件设备，应根据图纸和安装顺序进行分类编号，然后入库上架保管。5.1.2. 材质的确定工作。要认真核对图纸和清单的材质情况，对合金部件由技术人员提出委托，金属检验员进行光谱分析，检验完后做好标识，妥善保管。技术人员对委托单副件应保管好。5.2. 通球试验检查5.2.1. 通球、吹扫工作。球为钢球，通球前先对管子内进行吹扫工作，而后进行通球，通球前先通气直至吹出干净的气体，而后再把球放入，以便做好接球准备，接球时使用接球器，即一端焊有堵头的管段，其内径比通球管子的外径稍大一些，使之可以套入，为保证气流畅通在接球器上钻一些孔眼。其通球压缩空气压力不小于0.4MPa，并做好通球记录并办理签证。5.2.2. 通球前依据规范要求确定球径大小（参见下表）。通球过程中应有专人负责通球和接球。通球时，对管路不通的管子应做好明确标识，并上报给班组管理人员、质检人员，经确认后采取有效措施将球取出，如需切割换管应以工程联系单形式上报。通球结束后清点收回，钢球由专人统一保管。通球试验的球径 管子外径弯曲半径60D07632D060D032R2.5Do0.85Di0.80Di0.70Di1.8D0R2.5D00.75Di0.75Di0.70Di1.4D0R1.8D00.70Di0.70Di0.70DiR1.4D00.65Di0.65Di0.65Di注: Di管子内径(进口管子Di应为实测内径，内螺纹管Di应为D0-2壁厚-2螺纹高度)；D0管子外径；R弯曲半径。水冷壁通球球径一览表序号名称管道规格钢球规格数量弯曲半径1垂直段蒸发管屏34.96.1175个652冷灰斗转换管34.96.1185个1333冷灰斗转换管34.96.1185个1104冷灰斗转换管34.96.1175个805水冷壁前墙冷灰斗区域螺旋管屏34.96.1165个506水冷壁后墙冷灰斗区域螺旋管屏34.96.1185个3007过渡段水冷壁34.96.1185个2008水冷壁后墙冷灰斗区域螺旋管34.96.1185个1409水冷壁后墙冷灰斗区域螺旋管屏34.96.1185个23010水冷壁侧墙螺旋管屏34.96.1185个25011燃烧区域水冷壁34.96.1155个21.312燃烧区域水冷壁34.96.1185个9813外部悬吊管60.312315个1905.2.3. 通球完毕做好封堵工作，管口封堵要严密牢固，管盖要用胶带封好防止脱落。5.3. 水冷壁组合5.3.1. 垂直水冷壁组合5.3.1.1. 检查管排外形尺寸，检查单片上各类门孔及刚性梁铁件的位置是否和图纸所示一致。5.3.1.2. 将水冷壁无流体管屏与水冷壁垂直管屏按图纸顺序将管屏放在组合平台上摆开，复核外形尺寸与图纸上是否一致，如有出入则上报，点焊住并检查焊缝间距离。5.3.1.3. 管道对口前，要进行坡口打磨。打磨时，应保证在管端内外1015mm范围内应该无铁锈、油垢并露出金属光泽。5.3.1.4. 管子对口时错口值应10%管壁厚度，且1mm。对口偏折度应2/200。对口时管口间隙应符合规范要求。5.3.1.5. 根据组件重量和外形尺寸，确定吊点位置和吊耳形式，对管排进行单片起吊（尽量使装车吊点和吊装吊点一致）。5.3.1.6. 为减少高空作业，水冷壁无流体管屏和垂直管屏每面墙共7片，组合方式为4、3的形式组合到一起吊装。5.3.2. 螺旋水冷壁组合5.3.2.1. 复核、检查管排外形尺寸、螺旋角，检查各类门孔及刚性梁铁件的位置。5.3.2.2. 为了避免高空安装时由于多片管屏的制造积累误差而造成螺旋升角失控，导致管屏无法对口、拼接。为此将采取在地面搭设组合支架，将螺旋管屏按设计要求进行预组合，复核螺旋升角，组件长度、宽度和对角线以及管屏间的拼缝是否有偏差，根据实测情况进行调整，使之符合设计要求。地面预组合时，要划出管屏中心线，对每片管屏进行编号，并打上印记作为安装时的依据。5.3.3. 水冷壁组件重量一览表序号图号名称编号外形尺寸重量（kg）1604-0226水冷壁前墙无流体管道、11280881189012604-0226水冷壁前墙无流体管道、8040881164333604-0227水冷壁后墙无流体管道、112808425108804604-0227水冷壁后墙无流体管道、8040842577865604-0228水冷壁左墙无流体管道、11280825582676604-0228水冷壁左墙无流体管道、8040825560447604-0229水冷壁右墙无流体管道、11280825584448604-0229水冷壁右墙无流体管道、8040825558679604-0215水冷壁前墙垂直管屏（上部）F-10-F-01F-10-F-02F-10-F-03F-10-F-0411340167291699510604-0215水冷壁前墙垂直管屏（上部）F-10-F-05F-10-F-06F-10-F-077860167291166611604-0215水冷壁前墙垂直管屏（下部）F-08U-F-01F-08U-F-02F-08U-F-03F-08U-F-0411400174042043612604-0215水冷壁前墙垂直管屏（下部）F-08U-F-05F-08U-F-06F-08U-F-077920174041397813604-0216水冷壁后墙垂直管屏（上部）F-10-R-01F-10-R-02F-10-R-03F-10-R-0411340164151683814604-0216水冷壁后墙垂直管屏（上部）F-10-R-05F-10-R-06F-10-R-077860164151175515604-0216水冷壁后墙垂直管屏（下部）F-08U-R-01F-08U-R-02F-08U-R-03F-08U-R-0411280181042188516604-0216水冷壁后墙垂直管屏（下部）F-08U-R-05F-08U-R-06F-08U-R-078040181041507417604-0217水冷壁左墙垂直管屏（上部）F-10-LS-01F-10-LS-02F-10-LS-03F-10-LS-0411400177851965018604-0217水冷壁左墙垂直管屏（上部）F-10-LS-05F-10-LS-06F-10-LS-077920177851349419604-0217水冷壁左墙垂直管屏（下部）F-08U-LS-01F-08U-LS-02F-08U-LS-03F-08U-LS-0411400169042110420604-0217水冷壁左墙垂直管屏（下部）F-08U-LS-05F-08U-LS-06F-08U-LS-077920169041435821604-0218水冷壁右墙垂直管屏（上部）F-10-LS-01F-10-LS-02F-10-LS-03F-10-LS-0411400177851974022604-0218水冷壁右墙垂直管屏（上部）F-10-LS-05F-10-LS-06F-10-LS-077920177851352023604-0218水冷壁右墙垂直管屏（下部）F-08U-LS-01F-08U-LS-02F-08U-LS-03F-08U-LS-0411400169042110424604-0218水冷壁右墙垂直管屏（下部）F-08U-LS-05F-08U-LS-06F-08U-LS-077920169041435825604-0207 水冷壁前后墙螺旋管屏（过渡段）前F-04-F-TR前F-04-F-IN-01前F-04-F-IN-02前F-04-F-IN-03(后F-04-R-TR)(后F-04-R-IN-01)(后F-04-R-IN-02)(后F-04-R-IN-03)19320107551504926604-0207 水冷壁前后墙螺旋管屏前F-04-F-IN-04前F-04-F-IN-05前F-04-F-IN-06前F-04-F-IN-07(后F-04-R-IN-04)(后F-04-R-IN-05)(后F-04-R-IN-06)(后F-04-R-IN-07)10339186002205627604-0207 水冷壁前后墙螺旋管屏前F-04-F-IN-08前F-04-F-IN-09前F-04-F-LW-01前F-04-F-LW-02(后F-04-R-IN-08)(后F-04-R-IN-09)(后F-04-R-LW-01)(后F-04-R-LW-02)10829186002080828604-0207 水冷壁前后墙螺旋管屏前F-04-F-LW-03前F-04-F-LW-04前F-04-F-LW-05前F-04-F-LW-06(后F-04-R-LW-03)(后F-04-R-LW-04)(后F-04-R-LW-05)(后F-04-R-LW-06)12042186001509529604-0208 水冷壁侧墙螺旋管屏(过渡段)左F-04-LS-TR左F-04-LS-IN-01左F-04-LS-IN-02左F-04-LS-IN-03(右F-04-RS-TR)(右F-04-RS-IN-01)(右F-04-RS-IN-02)(右F-04-RS-IN-03)19320107281562130604-0208 水冷壁侧墙螺旋管屏左F-04-LS-IN-04左F-04-LS-IN-05左F-04-LS-IN-06左F-04-LS-IN-07(右F-04-RS-IN-04)(右F-04-RS-IN-05)(右F-04-RS-IN-06)(右F-04-RS-IN-07)10388186002200731604-0208 水冷壁侧墙螺旋管屏左F-04-LS-IN-08左F-04-LS-IN-09左F-04-LS-LW-01左F-04-LS-LW-02(右F-04-RS-IN-08)(右F-04-RS-IN-09)(右F-04-RS-LW-01)(右F-04-RS-LW-02)10831186002050032604-0208 水冷壁侧墙螺旋管屏左F-04-LS-LW-03左F-04-LS-LW-04左F-04-LS-LW-05(右F-04-RS-LW-03)(右F-04-RS-LW-04)(右F-04-RS-LW-05)8771173801681833604-0208 水冷壁侧墙螺旋管屏左F-04-LS-LW-06左F-04-LS-LW-07左F-04-LS-LW-08左F-04-LS-LW-09(右F-04-RS-LW-06)(右F-04-RS-LW-07)(右F-04-RS-LW-08)(右F-04-RS-LW-09)10633166681199534604-0205前墙冷灰斗区域螺旋管屏F-03-F01F1719320154293441335604-0206后墙冷灰斗区域螺旋管屏F-03-R01R171932015429344135.4. 刚性梁安装5.4.1. 刚性梁安装采用卷扬机进行吊装，分炉膛上部刚性梁、炉膛中部刚性梁、冷灰斗刚性梁三部分进行吊装。5.4.2. 垂直水冷壁、螺旋水冷壁刚性梁安装之前，必须先安装固定刚性梁组合件的临时梁及吊杆。将卷扬机及其钢丝绳安装在临时梁上相应的位置。5.4.3. 将垂直水冷壁、螺旋水冷壁刚性梁按照前、右、后、左四侧墙分别进行吊装，吊装时按照从上向下的顺序：先将最上面一根水平梁吊离地面，安装相应的垂直校平梁及临时吊架，然后安装下面的刚性梁，直至每侧墙的刚性梁安装成一个整体，提升到安装位置后，与临时吊杆固定连接。安装时将垂直水冷壁外部悬吊管及相应位置的集箱与刚性梁一起组合。5.4.4. 螺旋段水冷壁刚性梁安装之前必须进行吊带焊接，焊接分为对接和与水冷壁预埋件焊接两种形式。然后根据刚性梁的标高在吊带上焊接刚性梁连接铁件。5.4.5. 冷灰斗刚性梁通过悬挂在螺旋水冷壁刚性梁上进行组合，然后用卷扬机牵拉到位。5.4.6. 刚性梁连接铁件安装后，以钢架主立柱上的标高基准线及炉膛中心线为基准，根据图纸进行外形尺寸调整。调整结束后安装刚性梁的角部组件，然后安装水平刚性梁的零膨胀点及校平刚性梁的斜拉杆。刚性梁的角部组件安装时要将刚性梁按照图纸调整到位，保证角部连接板按图安装，确保刚性梁不影响水冷壁的水平膨胀位移。5.4.7. 刚性梁安装结束后，进行整体检查，将安装过程中起固定作用而运行中影响膨胀的螺栓和临时吊杆拆除。5.4.8. 刚性梁组件重量一览表序号图号名称编号数量（件）重量（kg）1604-3301-0侧墙上部刚性梁组件1（左右）16、16212256242604-3301-0侧墙上部刚性梁组件2（左右）715、22352367613604-3302-0前墙上部刚性梁组件147、16191190514604-3302-0前墙上部刚性梁组件28、9、20、211105595604-3302-0前墙上部刚性梁组件31012、22251145156604-3302-0前墙上部刚性梁组件414、15、26281112727604-3303-0后墙上部刚性梁组件135、16、171164748604-3303-0后墙上部刚性梁组件269、18231176069604-3303-0后墙上部刚性梁组件31115、242812265810604-3304-0前后墙中部刚性梁组件114、202223859711604-3304-0前后墙中部刚性梁组件25、6、121724599412604-3304-0侧墙中部刚性梁组件179、202223767213604-3304-0侧墙中部刚性梁组件210、11、1517、232524086614604-3305-0前后墙灰斗刚性梁3、4、8、9、102421025.5. 水冷壁吊挂装置安装5.5.1. 水冷壁吊杆前后墙36根，左右墙34根，左右墙布置在叠梁中心线位置上，前后墙布置在炉顶次梁BL-2和BL-9上。5.5.2. 吊杆、碟簧在组合前先进行光谱分析检验材质是否符合设计要求。对吊杆和碟簧进行编号，保证吊杆按图纸上顺序进行编号一一对应，防止穿错。吊杆在地面利用250t履带吊组装按编号顺序穿入与板梁组合。调整好吊杆上端出头高度后，用钢丝将吊杆螺纹捆扎锁死，以免因长时间在炉顶风吹摆动，螺母脱落造成安全隐患。5.5.3. 水冷壁就位后调整吊杆下端螺母以满足水冷壁标高，调整完后，利用手锤轻敲吊杆听声音检查吊杆受力是否均匀，直到全部受力均匀即可。5.5.4. 吊杆的调整应在水压前进行调整，最终调整后应按图纸要求锁定螺母，吊杆上不允许施焊或引弧。5.6. 垂直水冷壁安装5.6.1. 垂直水冷壁吊装前，水冷壁的吊杆安装结束，并按照图纸调整吊杆高度，满足水冷壁就位时的标高，在水冷壁安装时在标高的基础上抬高10mm，以保证水冷壁安装沉降误差后的标高。吊装时，140t塔吊主吊，50t汽车吊辅助吊装，炉内直立后，140t塔吊独自吊装，由吊杆直接接钩就位。组件吊装顺序依次为炉前炉左炉右炉后。5.6.2. 管屏组合件外形尺寸较大，运输吊装时请注意保护管子，防止损坏设备。5.6.3. 每侧垂直水冷壁管排在每侧刚性梁吊装结束后，进行吊装。5.6.4. 垂直水冷壁管排吊装采用QTZ2500塔式起重机及50t汽车吊进行翻身；吊装就位后，将水冷壁吊杆与管屏的连接螺母旋至图纸要求的位置并进行初步找正。5.6.5. 水冷壁在吊装及翻身过程中采用扁担进行多吊点吊装，防止起吊时管屏变形。5.6.6. 单侧墙水冷壁无流体管屏和水冷壁垂直管屏上部全部吊装到位后，以炉膛中心线和基准标高为基准进行水冷壁的找正，水冷壁密封件焊接，待密封件焊接结束后，再进行水冷壁垂直管屏下部吊装，最后进行垂直水冷壁下部的吊装找正工作，找正结束后，进行水冷壁垂直管屏上部和下部的对口焊接工作。5.6.7. 水冷壁垂直管屏上部与下部管排对口焊接为高空作业，下部水冷壁管屏在吊装时，需在水冷壁铁件上开孔并悬挂脚手架支架，下部水冷壁管屏就位后炉膛内侧搭设脚手架以确保焊口焊接时的人身安全。5.6.8. 水冷壁管屏找正结束后，及时安装和刚性梁之间的连接板，保证垂直水冷壁的刚度。5.6.9. 待四侧垂直水冷壁安装结束后，使用50米钢卷尺依照锅炉中心线进行垂直水冷壁整体尺寸的找正，使用水平仪对垂直水冷壁进行下口标高的整体找正和角部拼缝焊接。为螺旋段水冷壁吊装创造良好的条件。5.7. 螺旋水冷壁安装5.6.1. 螺旋段刚性梁吊装结束后，在炉膛内部挂设脚手架，脚手架从垂直段四个角部自上而下挂设，用于螺旋水冷壁的吊装及安装。5.6.2. 吊装水冷壁过渡段，共4片，然后焊接过渡焊口；在过渡段安装过程，同时吊装8组燃烧器，分2层布置，通过吊杆固定在刚性梁上。8组分离燃尽风燃烧器，分2层布置与燃烧器同时吊装。燃烧器吊装结束后进行螺旋水冷壁吊装并焊接。5.6.3. 螺旋水冷壁管排按照前后左右四侧墙的不同，从上向下依次进行吊装及预存，吊装时根据地面预拼装时做出的铳眼进行中心调整。然后找正螺旋水冷壁每一片管排以及水冷套的标高、中心及螺旋角，找正后进行每两片管排之间的连接固定、管排与刚性梁连接板安装及拼缝焊接，同时进行螺旋水冷壁管排与水冷套对接焊口的对口焊接及密封件焊接等工作。5.6.4. 螺旋段水冷壁管排焊口焊接在炉膛内部脚手架上进行，脚手架搭设按螺旋段一定坡度搭设，满足焊接要求。5.6.5. 在冷灰斗刚性梁牵拉就位前，将冷灰斗水冷壁根据顺序与刚性梁连接并进行初步找正。保证外形尺寸管排与管排之间间距之后，找准管排中心线和组合好的刚性梁中心线与之重合，然后利用2台5t卷扬机返滑轮组的形式在炉前炉后刚性梁处牵拉合拢就位（详见附图）。待刚性梁牵拉就位后，按照验收要求统一找正管排，然后焊接冷灰斗转角连接管及密封铁件。由于两侧下部灰斗水冷壁及灰斗成V形结构，相应管排及刚性梁尺寸较小，刚性梁采取临抛吊装，待两侧灰斗管排找正就位后，进行刚性梁安装工作。
