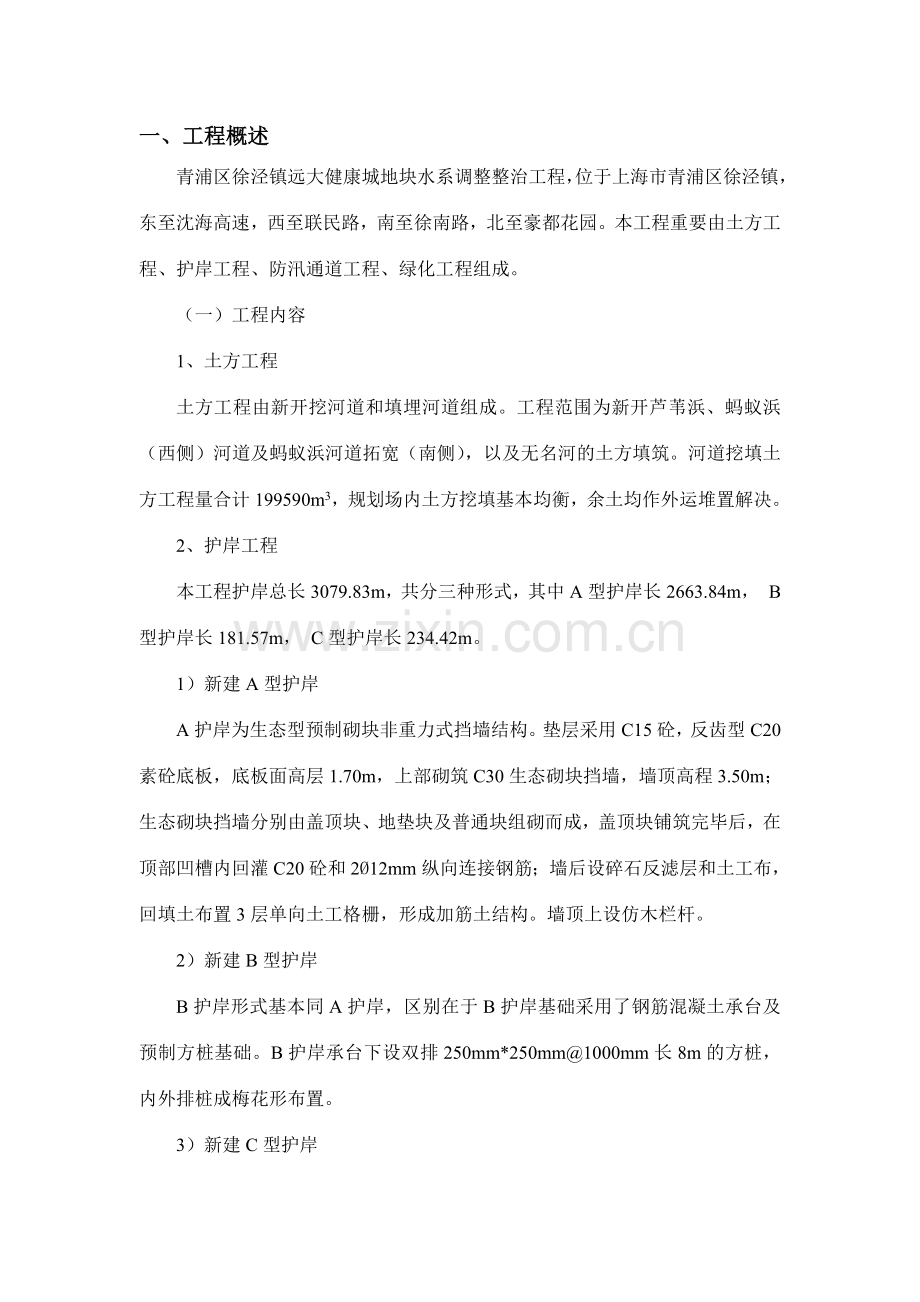

水系统调整整治工程施工组织设计.doc

一、工程概述青浦区徐泾镇远大健康城地块水系调整整治工程，位于上海市青浦区徐泾镇，东至沈海高速，西至联民路，南至徐南路，北至豪都花园。本工程重要由土方工程、护岸工程、防汛通道工程、绿化工程组成。（一）工程内容1、土方工程土方工程由新开挖河道和填埋河道组成。工程范围为新开芦苇浜、蚂蚁浜（西侧）河道及蚂蚁浜河道拓宽（南侧），以及无名河的土方填筑。河道挖填土方工程量合计199590m3，规划场内土方挖填基本均衡，余土均作外运堆置解决。2、护岸工程本工程护岸总长3079.83m，共分三种形式，其中A型护岸长2663.84m， B型护岸长181.57m， C型护岸长234.42m。1）新建A型护岸A护岸为生态型预制砌块非重力式挡墙结构。垫层采用C15砼，反齿型C20素砼底板，底板面高层1.70m，上部砌筑C30生态砌块挡墙，墙顶高程3.50m；生态砌块挡墙分别由盖顶块、地垫块及普通块组砌而成，盖顶块铺筑完毕后，在顶部凹槽内回灌C20砼和212mm纵向连接钢筋；墙后设碎石反滤层和土工布，回填土布置3层单向土工格栅，形成加筋土结构。墙顶上设仿木栏杆。2）新建B型护岸B护岸形式基本同A护岸，区别在于B护岸基础采用了钢筋混凝土承台及预制方桩基础。B护岸承台下设双排250mm*250mm1000mm长8m的方桩，内外排桩成梅花形布置。3）新建C型护岸C护岸为C30钢筋砼结构反“L”挡墙。C15砼垫层，C30钢筋砼承台，承台面高程1.70m，承台下设双排250mm*250mm1000mm长8m预制方桩，C30钢筋砼墙身，墙迎水面间隔40cm设立深2.5cm竖直装饰凹槽，墙顶高程为4.0m。3、防汛通道防汛通道设计采用人行步道形式，路面构造为40cm宽花岗岩烧毛板间隔15cm铺设+草皮嵌填。花岗岩烧毛板铺设区域其结构层分别为素土夯实、150mm厚3:7石灰土垫层、75mm厚火烧花岗岩面层。4、专业工程防汛通道的绿化布置。（二）工程施工交通因本工程位于徐泾镇镇区，陆上交通便利，各种车辆可直接到达施工区域。（三）工程特点、重点与难点1、工程特点1）工程集河道开挖与填埋、护岸、绿化为一体；2）工期长、作业区域狭长，土方量相对较大、工期紧；3）土方场内运送量较大；4）工程为新开河道与老河道填埋，区域内地下情况复杂；5）工程中涉及主汛期及台风季。2、重点与难点根据上述工程的特点，本工程的重点为河道填埋基坑排水和清淤、场内临时便道的修复、土方场外运送、施工期间区域内环境保护等工作。本工程难点为新老河道的连接解决、雨季的土方开挖和填埋、施工便道的维护、施工期间区域内防汛、护岸、河道开挖、绿化的配合、地上地下管线保护等工作。二、项目施工现场总体布置（一）总体施工布置本工程位于青浦区徐泾镇，其水上交通便捷，陆路交通方便。为此，将在实行工程区域附近布设项目部及生活设施，在各实行项目处旁设立生产设施，以满足施工需求。（二）布置原则生活区和生产区隔离，易燃易爆仓储区和生活区、生产区隔离，供电、供水、排水、道路设施沿施工区域全覆盖。（三）工程临时设施布设1、施工交通道路布设场内道路沿护岸岸线通长修筑，宽度为4m，路面采用道渣面层，路面设单向排水坡度坡向陆域侧，道路靠陆域侧布置排水沟，场内道路与场外道路连通形成有效的交通体系。2、施工通讯、照明、动力1）施工通讯：项目部接入电信宽带及有线电话，保证了畅通的通讯功能及便捷高效的网络办公需求。2）照明：为保证夜间作业及交通安全，施工现场及生产区配备高功效、广照度的高台钠灯，即节约能耗的又能保障工程施工。生活区采用线槽敷线，房间均单独设立漏电保护装置。3）动力：自业主提供的箱变接入，采用三相五线制铜芯电缆埋地敷设至总配电室，引接二级电箱至加工区及生产现场。加工区根据加工设备布置而分设，生产现场按每60m设立一只二级电箱的规定进行布置。生产现场采用三相五线制铜芯绝缘线架空敷设。3、工程项目临时给水，排水布设1）给水生活用水由业主提供的自来水管网接至工地各用水处；生产用水采用河水，用水泵抽吸供应，重要用于工程养护。2）排水施工排水以明沟排水为主。现场地面周边设有截水明沟，明沟沿场内道路周边布置纵横贯通，保持排水通畅；基坑单侧开设排水明沟，每30m设一集水井安顿水泵强制排水。4、生产及生活设施项目部生活设施重要布置在施工现场附近不受影响处，布设面积应满足办公及职工生活规定。具体布置仓库、机械停置场，现场办公室、人员宿舍等，其中工程施工生活设施占地面积为525m2、生产临时加工区1380m2。1）生产用房生产用房重要布置有仓库、钢木加工车间。2）施工管理及生活用房重要有项目部办公室、监理工程师办公室、会议室、职工宿舍，小食堂、职工食堂、门卫等房间，采用彩钢板活动房。5、标志及标牌在施工区段内设立相应的各样标志及标牌，其标志及标牌应按规定的规定制作及放置。6、施工围堰在河道与外河交接及老河道填埋处设立拦河土围堰。三、项目施工测量1、测量原则根据业主提供的GPS站点、水准点，按照测量规范测设标定控制网，运用控制网采用全站仪、水准仪等仪器对工程各位置点定位放线、高程引测和沉降观测测量，并使测量成果符合工程测量规范。2、测量难点根据水利工程的施工特点，施工时要严格、认真、及时测放，保证位置、标高、厚度对的。3、实行方案1）平面控制测量：根据监理工程师复核的控制点或坐标点，建立工程施工现场的控制网，并绘制放样图，将工程区域位置标注在控制图中，然后根据工程的项目内容放样定位并校核，现场控制点应建在互相通视且不易被破坏的位置，所有坐标点均应设立保护装置，经常检查校核。2）高程控制测量：建立高程控制点，并从提供的水准点上引测高程，高程点应设在不受施工影响的范围外，且方便使用；在工程施工过程中要经常校核、检查，工程施工用水准高程测量按四等水准规定进行。3）施工现场地形测量：区域内场地应重新依据控制图进行测量定位，特别是原始断面部分，检查是否与设计图纸吻合，所有现场实测结果均应及时向监理工程申报。4）标高测设的技术措施：根据水准点，按水准测量精度规定将高程引测于施工高程控制网各控制点，并进行闭合，其控制点应加强保护且定期检查。根据本工程施工特点，在不受降水影响和施工影响的施工范围外建立施工临时水准点并按规定相应布置，施工临时用点采用四等水准测量从施工控制网引测，以于方便施工的地方。5）工程项目竣工测量：在工程所有完毕后，应进行竣工测量，绘出工程项目各实行的竣工图，并整理汇编到工程项目竣工资料中。四、项目施工的重要方法及技术措施（一）工程项目施工前期准备1、施工前的测量1）将根据给定的国家永久性控制坐标和水准点，按工程项目施工总平面布置规定，引测到现场。2）在工程施工前一方面对实行区域进行测量，在实地定出设计区域控制线。3）对施工范围内的实行区域进行精确测量，拟定实行区域的各座标控制点。4）根据定出的的范围和设计坐标，施工现场初步定出各实行作业范围。5）其他应按规程和规范执行。（二）修筑施工围堰及排水结合现场实际情况，本工程河道与外河交接及老河道填埋处设立围堰。1、围堰结构规定依据工程所在河道的实际状况，与外河交接处采用有圆木桩围堰，在老河道填埋处采用土围堰。考虑到本工程施工在汛汛期内作业，按各实行河道最高控制水位加超高布设堰顶高程，以现河床高程来拟定堰体高度，现考虑堰体高度在3.0m以内，堰顶高程为高出水面50cm。为此，有桩围堰坝顶宽2.5m，两侧木桩长7m500mm，坝顶高程3.5m，在桩内侧设竹篱笆和土工布中间填土；土围堰坝顶宽3.0m，两侧边坡为1:2.0，坝顶高程3.5m。2、围堰施工1）圆木桩围堰圆木桩采用停泊于工程船上的挖掘机打设，在打设完毕的内外排木桩堰顶处设圆木围檩，用钢丝绳对内外两排木桩拉结固定，并在两排木桩内面挂设竹笆土工布挡土构造，采用挖掘机取土，在堰内自围堰一头向另一头推动填筑至设计堰顶高程。填筑时宜留置适当超高高度，以抵消后期土体沉降引起的高程差。2）土围堰采用挖土机场外取土，车辆运送到围堰处倒土，推土机将土推向河道逐步向对岸推土，从而引成土坝。推土时要来回作业，使坝基土逐步压实，作业时要做好安全工作。填筑时宜留置适当超高高度，以抵消后期土体沉降引起的高程差。3）排水在分段合拢后排水，排泵分二次抽水。4）围堰清除在实行护岸分段完毕经验收合格通过后分段清除。清除采用挖机或小型挖泥船作业，挖除的土方用车辆或船泊运到场外或排泥场。围堰的清挖必须彻底，清挖后需结合断面测量来验证清挖质量。（三）土方工程本工程的土方工程分别为河道开挖及老河道填埋。1、河道开挖本工程将采用挖机配人员联合进行施工作业。1）土方工程施工前的测量（1）在施工前一方面对开挖区域进行测量，在实地定出设计河道中心线、设计疏拓线和设计陆域控制线。（2）对施工范围内的填筑区域进行精确测量，以拟定填筑区域的面积和相应深度，以拟定施工现场能填筑土方的方量，以便此后针对该区域的开挖方量进行土方调配。（3）根据定出的开挖的范围和设计河道断面，施工现场初步定出各断面的开挖土方量，结合区域内填方量和卸土区域位置拟定陆地土方的输送路线，进行现场土方调配，多余土方采用现场借地堆放或外运至指定地点。2）土方开挖土方开挖采用机械配合人工进行。开挖的断面尺寸严格按施工详图规定进行，边坡力求平整、稳定，上口线、边坡和坡脚线做到整齐顺直。（1）河道开挖前的准备工作用推土机推去表层0.5m左右的耕植腐蚀土。检查设立的定位桩、轴线桩是否有走动现象，若发现有位移，及时由测量工程师进行恢复，并报请监理工程师复核。根据各施工段的河道情况和岸边地下水位情况，拟定陆上土方开挖段和分层开挖的具体标高，对边坡设立、降排水效果、挖土流向、运土路线或临时堆土位置作出具体布置，对定位桩、水准点加强保护，做好标记。如遇夜间施工，提前准备好照明设施，在危险处设立警示标志。（2）土方开挖根据本工程施工现场调查，陆上土方开挖拟分三个部分，一方面采用推土机将表面0.5m左右的表面耕植土清除，然后进行第一层土方开挖，第一层土方开挖的标高由现场具体试挖的情况来拟定，根据现有资料初步拟定在2.0m左右，然后进行第二层的土方开挖直至河床底标高或河床边坡面。开挖的土方部分用于老河道填埋筑，余土外运，土方运送采用10T自卸汽车和15T自卸汽车。土方运送过程中根据挖泥点至卸泥点的具体位置，充足运用现有的农用道路，不能满足运送规定的修筑施工便道。开挖时要经常测量和校核平面位置、标高、边坡是否符合规定，开挖应有专人指挥，连续进行，层层下挖，层层排水。随开挖要设立样桩控制开挖深度，至底部后，为保证质量要及时清理底部浮土、淤泥。夜间挖土，在现场设立照明设施，照明灯要满足夜间施工的规定，保证安全生产、保证开挖质量。挖土过程中或雨后复工，必须随时检查土壁稳定性情况，发现问题及时采用加固措施。（3）施工排水为了保证陆上土方开挖质量，在施工过程中将设立排水明沟和集水井进行层层开挖，层层排水，同时要切断现有河道和周边的明水水源流入基坑，保证底部干燥，避免坍方。排水明沟按30cm40cm的尺寸随挖随设，同时每隔20m40m的适当位置设立集水井60cm70cm80cm，以便放置水泵，及时将地下水排除，达成降排水目的。排水沟底于开挖层底、集水井底于排水沟底始终保持40cm的距离，保证坑底土壤干燥，易于开挖，保证质量。（4）边坡控制土方开挖过程中，依据各河道轴线控制桩，采用J2经纬仪进行施工平面控制，高程控制采用水准仪。河床边坡的上口和下口在平面上都设有控制桩，施工时每隔5Om,先开挖出一个标准断面，水准仪在施工开挖中，随时跟踪控制高程，使误差减小到最低限度，然后根据已成型的标准边坡，再大面积开挖。先采用机械开挖，使边坡基本成型，再用人工修整。检查和控制边坡采用坡度尺法。（5）其它土方工程施工将采用开挖和回填相结合，在土方的开挖、装运、回填时作综合考虑。全面记录土方开挖施工检查情况，涉及平面位置、开挖断面尺寸、边坡坡度。（6）卸泥在河道土方工程施工前先行测定好填方区域的填筑方量，并做好填方区域的抽水等清理工作，再结合该区域河道土方开挖工作量 （扣除需要的土方），进行土方调度平衡，拟定开挖土方的运送行走路线，余土另行就地征用坑洼、荒地堆土或外运至指定地点。陆地开挖土方先行用于河道边坡整坡、设计陆域线至设计开挖线之间的土方整平，余土再运至填筑区域。3）技术措施（1）由于下雨等因素停工的，回填面将加以保护，如用彩带布或塑料薄膜覆盖等，回填面尽量平整，以防雨水下渗。（2）地基解决在土方回填施工过程中也许会出现的“垃圾土”和“弹簧土”时，应当及时采用措施：措施规定其必须所有挖除后重填。（3）在土方回填区域范围内开设排水明沟及盲沟，并设集水井排泵抽除积水，规定在填筑时分块进行，并在每层填筑时其表面填成拱坡，以利排除表面积水。（4）集水坑与坡脚保持一定的距离，防止土基遭受破坏。（5）排水沟及集水坑和地表排水沟应经常检查清理，防止沟槽堵塞影响排水。（6）在运送土方时，派人清扫路面，做好环境卫生工作。（7）为防止因场地潮湿而影响机械作业，考虑采用铺设钢走道板，以保证质量和工期。（8）在施工前应对区域内所有地下管线进行模底，并办理有关手续，对碰到的市政管道将采用措施，保证安全施工；其重要措施方案如采用钢板桩支撑加固等，待其措施方案必须审报，通过后方可实行。4）断面复测当施工完毕一段后应及时对已完毕的河道开挖后进行复测，其复侧断面设立应与设计桩号相同，但必须符合验收规范规定；复测工具采用钢尺和水准仪等测量仪器，高程误差不大于规范规定，平面位置误差不大于规范规定；在复测断面测完后应及时将数据记录，并画出河道断面竣工图，当复测断面不符合规定期，应及时整改并重新复测，直至符合规范规定。2、老河道填埋1）施工流程施工前期准备抽除填土区域积水原始断面复测清基（挖淤泥）分层土方填筑及分层碾压填土表面平整分段验收2）施工前期准备前面施工前期准备。3）抽除填土区域积水用水泵将填土区域内积水抽干，其水排入临近河道或排水渠道。在抽干后在河道填土区域四周或将每隔一段开设排水明沟，并设若干集水井，集水井按150m长设一只，在井内设水泵抽排。4）原始断面复测在抽除填土区域积水后对原状基面进行复测量，其复测量按规程及规范规定进行，其复测量的结果并将与原数据进行较对，并报监理工程师复核。复测量的结果与监理工程师复核的数据，作为竣工资料之一。5）清基（挖淤泥）（1）基底解决土方填筑区域场地在回填前应先清除基底上杂物，坑穴中积水，并应采用措施防止地表滞水流入填筑土方区域浸泡地基导致土下陷；当填方基底为耕植土或松土时，应将基地充足压实或碾压紧实；应根据具体情况采用排水疏干。（2）挖淤泥根据本工程作业现场状况，以及以往的施工经验，将采用就地翻晒作业，即在断流后将在表面积水排干后，用挖机将淤泥就地挖起堆高，使其形成坡以利排除淤泥积水；要在周边开设排水沟，并派专人疏通排水沟，严防堵塞；在通过自排和翻晒后再挖土外运；同时也可与干土混合一起外运。6）分层土方填筑及分层碾压拟采用新开河土挖土装车自卸车运土至填土区域卸土推土机摊铺和整平推土机碾压的施工作业流程，采用机械化一条龙作业，挖、装、运、摊、平、压所有采用机械化实行，土方填筑由机械化土方队完毕。填土的土质规定采用粘土，无树根等有机物的杂物，要符合设计回填土料规定，土质干燥含水量低，无弹簧土，填土时一定要控制平整度及标高，用推土机平整，每层30cm回填厚度，进行推土机碾压密实（如土质过度干燥，有尘土飞扬现象则适当加水后碾压）。具体如下：（1）推土机填土土方回填应由下而上分层铺填，每层虚铺厚度不宜大于30cm。大坡度回填，不得居高临下、不分层次、一次堆填。推土机运土回填，可采用分堆集中，一次运送方法，分段距离约为1015米，以减少运土漏失量。土方推至填方部分时，应提起一次铲刀，成堆卸土，并向前行驶0.51.0米，运用推土机后退时将土刮平。用推土机来回行驶进行碾压，履带应重叠一半。填土程序宜采用纵向铺填顺序，从倒土（卸土）段至填土区段，以4060米距离为宜。（2）汽车填土自卸汽车在运到填土区域后成堆卸土，须配以推土机推土、摊平。每层的铺土厚度不大于3050cm（随选用的压实机具而定）。填土可运用汽车行驶做部分压实工作，行车路线须均匀分布于填土层上。汽车不能在虚土上行驶，卸土推平和压实必须采用分段交叉进行。7）平整土方（表面平整）（1）表土最佳复原，直接平铺在预定的场地，不要临时堆放，防止地表固结，平铺表土同样要使用倒退铲车的施工方法。现场无法使用倒退铲车时，也许运用接地压强小的适合沼泽地作业的推土机。此外，掘取、平铺表土作业不能在雨后进行，施工时的地面应当十分干燥，机械不得反复碾压。为了避免在复原的地面形成滞水层，平铺时要很好地耕耘，必要时需铺设碎石暗渠和透水管等，以利排水。（2）土方填土所有完毕后，应进行表面拉线找平。凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。8）分段验收在分区域土方回填平整完毕后进行，检查其标高和表面平整度等指标是否符合设计及验收规范规定，如不符应立即整修使其达标。3、护岸工程1） C型护岸护岸采用隔仓作业法施工。（1）施工作业流程方桩预制及打桩基坑开挖和基坑排水垫层砼及破桩钢筋砼底板钢筋砼墙身基坑回填（2）方桩预制及打桩预制桩：预制方桩委托专业生产厂家生产，生产厂家必须具有相关生产资质并提交监理工程师审核。生产过程中施工单位会同监理工程师对厂家生产质量进行平常检查及控制，制作完毕经检查合格后运到工地，并在安装前检查是否符合规定，通过后打桩。打桩：施工顺序：场地解决埋设控制桩与水准点测设桩位铺设路基或架设排架桩基就位起吊到位竖桩插桩校正打桩桩基移位在工程施工前，应作沉桩实验，以检查设备和工艺是否符合规定，实验的数量不少于2根。沉桩采用1.8t柴油打桩机；预制桩运用打桩机架起吊就位，由定位桩开始向另一头进行。打桩规定：桩在打入前，应在桩的侧面划上标尺，以便打桩记录；打桩时采用桩和锤相应的桩帽和弹性垫层；并须及时更换被打击时失去弹性的垫层材料，桩锤桩帽和桩身应控制在同一轴线上；桩的垂直度或倾斜应须符合规定，采用两台经纬仪或吊垂线的方法跟踪观测控制，每根桩的打桩作业，除特殊情况外，均须在同一作业班次内打到规定标高。插桩时一般用一个吊点并以溜绳控制桩的下端，桩尖移动时应防止滑动过快碰撞。桩锤应提高至足够高度刹住，以便插桩，插桩后即检查校正桩位，如有偏差，应提起重插，桩插好后将桩锤压向压顶。使均匀缓慢地进一步土中，同时应再检查桩锤和桩帽的中心是否与桩轴线一致并检查桩的方位有无移动，以便进行必要的改正，如一切均已妥当，方可开锤施打。打桩开始时必须严格控制桩锤冲击能，采用“落锤”方法施打或减少进油量，减低举锤高度，视桩的沉入情况，适当逐步加大冲击能，落锤时最大落距不宜超过2m。打桩时遇有下列情况之一，应即暂停，在采用相应的技术措施后，方可继续施打，第一贯入度剧变，或最后贯入度过大或过小；第二桩身忽然倾斜，移位或锤击时有严重回弹；桩顶过度破碎或桩身严重的裂缝。沉桩时应具体、准确地填写沉桩记录，特别注意最后贯入度，即最后50cm桩长的锤击高度及桩的贯入度。测量桩的最后贯入度在下列正常条件下进行：第一桩顶没有破坏；第二锤击没有偏心；第三锤的落距符合规定；第四桩帽的弹性垫层等正常。送桩工具紧接送桩部分，应有保护桩顶的弹性垫层；安放送桩工具前，应先将桩顶损伤部分清除并修整平整，桩与送桩工具的纵轴线应保持在同一直线上，并必须在同一作业班次内沉到规定标高。对送桩规定：第一沉入阻力不能太大，第二要能将冲击力（压力）有效地传递到桩，能容易拔出，并能多次反复使用。打桩结束后要对其施工质量进行验收，即偏差值、桩顶标高、桩位编号、桩位竣工图，合格后方可进行下道工序施工。（3）破桩：桩顶凿桩，用空压机破桩按设计规定，锚入钢筋,锚筋的布置、锚固长度应符合图纸规定。（3）基坑开挖和基坑排水基坑开挖：分段开挖。基坑边坡的放设，将根据设计放坡规定及实际挖深拟定，但必须满足边坡稳定需要。挖土采用挖掘机作业，为保证基坑坑底土不受挖机作业时损坏，在挖机挖土时规定留15cm土用人工整修挖除，同时也考虑到如下雨将会使基坑浸泡而破坏基面土质，而保护基面。在挖土作业时要严格控制好边坡，防止边坡滑坡，从而保证基坑施工作业安全。基坑排水：在基坑开挖后，在基坑四周开挖排水明沟，设泵及时排干积水。（4）钢筋工程现场钢筋的进场、堆放：本工程其所使用的钢筋品种和规格的各项技术指标都必须按设计规定及规程、规范规定采购，到达施工场时必须附相应的出厂质保书等相应资料，进场时要分批按规定检查相应资料与实物是否相符。钢筋场到场后进入钢筋棚，进棚后要按各规格分别堆放整齐，设立标签并保护好标志，堆放规定钢筋离地，离地做法是在地面上放设木枕，用木枕搁置钢筋。在钢筋进入钢筋棚搁置好后，及时抽取样品，样品按规定执行，样品由取样员抽取，并将样品（见证员随同）送至工程所委托后检测机构进行复试，在合格后方可投入使用。钢筋加工：本工程所用钢筋的规格及尺寸均按设计规定进行加工制作，当需要有代换时，都必须征得设计的批准，方可代换。在加工制作前要清除表面污锈，如有弯折要调直。加工制作前均应按不同部位（如底板和墙身等）编制钢筋翻样明细表，其翻样明细表均报现场监理的审核，审核批准后作为加工制作的依据。在钢筋的弯制和末端的弯钩时，箍筋的弯制均应符合设计和规范规定。加工制作时如需焊接连接时，应先做试样焊接接头复试，通过后进行制作焊接，在绑扎前按批量和规格抽样复试（按规定抽取）。钢筋接头采用手工电弧焊，选用相应焊条，其质量应符合规范及设计规定，钢筋焊接后的机械性能符合国家规定，焊缝不允许有脱焊，漏焊点裂缝，加工制作成形的钢筋按各种规格放置，以便施工绑扎。钢筋绑扎：底板：将在砼垫层面上先按设计配筋图排列规定弹线，钢筋由钢筋棚运到作业面。施工顺序是先绑扎底层钢筋，然后绑扎面层钢筋，为保证质量要在面层钢筋绑扎时设立支墩以支撑面层钢筋，支墩规定按规程和规范及设计设立，保证上层钢筋保护层。其钢筋在安装时绑扎接头的搭接长度应按规程和规范及设计的规定，接头布置应按规程和规范及设计的规定，在绑扎时应将墙身钢筋的主筋布设插入底板内。同时为保证墙身钢筋质量，在底板砼浇筑时不变动，规定在绑扎时将露出钢筋部位将墙身钢筋的分布筋绑扎完毕使钢筋连成一体。墙身：施工前应先检查插入的钢筋，检查是否符合设计配筋图规定，对不符的钢筋进行调直或其他解决使其符合规定。之后按设计配筋图规定进行绑扎安装，如墙身太高将用临时支撑固定，其余施工按底板钢筋绑扎。钢筋保护层按设计或规范规定控制采用砂浆垫块，钢筋网的固定采用“S”型钢筋和砼预制撑块相结合的方法。 （5）模板工程本工程均采用机制木模板。底板采用斜撑或马搭固定，墙身采用对拉螺栓(间距不大于650mm)及砼预制撑块进行双向限位双拼钢管固定，斜撑支撑在双拼钢管节点上，固定的目的是控制模板变形及在浇筑砼时坍模。模板安装前先涂刷脱模剂，接缝拼装紧密以防漏浆，安装时垂直，在沉降缝处要平整以利沉降缝材料粘贴，斜撑固定要牢固。（6）砼工程砼垫层：采用商品砼浇筑，施工前其挖土基槽已通过验收，排干基槽积水。采用一层铺设，由一侧向另一侧作业，砼入仓后由人工平仓，平板振动机振实，人工用尺平整抹面，在初凝后湿水养护。底板砼：采用商品砼浇筑，施工前其钢筋和模板已通过验收，并清理仓内杂物。砼浇筑前，检查模板高程、位置、尺寸、刚度及预埋件数量和位置是否准确，检查所有的施工支撑是否的安全。砼分层铺设厚度为50cm，由一侧向另一侧梯形分层法作业，砼由泵车入仓，人工平仓，插入式震动器振捣，砼浇筑要连续进行，如采用二层铺筑时，须在下层砼初凝之前将上一层砼浇筑完毕捣实，保证砼紧密结合，仓面用平板振动机振实，人工用尺平整抹面，在初凝后湿水养护。墙身砼：施工缝的解决：根据结构，施工缝留在底板顶面以上30cm处，缝中除特别规定外，一般设凹口。在施工缝处继续浇筑前要用凿毛方法先清除老砼表层的水泥薄膜和松弱层，用水冲洗干净并充足湿润，表面积水要清除。砼浇筑：采用商品砼浇筑，施工前其钢筋和模板已通过验收，并清理仓内杂物，施工缝解决完毕。砼由泵车入仓，墙身砼浇筑每层约为4050cm。浇捣时应随浇随平随振，仓面砼均衡上升。振捣上层砼时将振动棒插入下层砼510cm，每仓浇筑时专门安排2台插入式振动棒进行振捣，保证振捣及时。仓内砼面应均衡上升，保证底板受力均匀，边侧模板稳定、变形小。浇筑至顶部时，抹平并排除泌水，收浆后，再抹35遍，防止产生松顶和表面干缩裂缝。浇筑过程中有专人监视模板和支架的稳定情况及模板拼接部位的模板变形以及钢筋绑扎情况，发现问题及时进行解决，如加固、加密支承，拧紧螺栓等，保证墙身质量、线条直顺。拆模及养护：本工程的养护在砼初凝后进行，拆模时需小心，以防损坏棱角，拆模顺序为由上而下，由一侧向另一侧作业。为保证表面砼质量，在拆模后用塑料薄膜将表面覆盖，同时加草包覆盖。养护要及时，一般养护需14天以上。（7）沉降缝按设计的材料购置，到场检查。按设计断面加工，在放置前对基面淸理，粘贴牢固并垂直。在两节完毕后要及时将缝贯通清理，表面填嵌密实。（8）回填在回填前必进行隐蔽验收，同时排除存水和清理杂物，其回填土料和含水量必符合设计及规范规定；回填实行分层，一层控制在30cm以内，用蛙式打夯机夯实，毎一层都要夯实，每层都要抽取土样复试，保证回填时的质量。毎层回填时为便于排水，要做坡面，在回填层面开排水沟设泵排水，逐层设立直到回填至设计标高。2） B型护岸施工作业流程：方桩预制及打桩基坑开挖和基坑排水垫层砼及破桩砼底板生态砌块墙身钢筋砼压顶基坑回填、墙后反滤层、墙后土工布、土工格栅仿木栏杆压顶施工时砼由人工铲入；其他施工同C型护岸。生态砌块墙身及墙后反滤层、墙后土工布、土工格栅、仿木栏杆施工如下：（1）生态砌块墙身其材料必须符合设计及规范规定，到场检查，合格后使用。砌筑砖墙前，事先在地面上浇水湿润，砌筑用砂浆采用预拌砂浆；砖墙砌筑时，水平灰缝厚度应控制在812mm以内，而要全铺达成饱满，竖向灰缝（头缝）随砌筑随灌满，不得有空隙，在砌筑过程中应保证工程质量，达成横平竖直，灰缝大小一致，灰浆饱满，使各项质量标准均应符合规范所规定的规定。（2）墙后反滤层人工按放测的样桩进行铺设，铺设的材料必须符合规定，不得具有草根和杂质，其粒经不得大于铺设厚度的2/3，其风化石不得使用；在铺设前进行复试，合格后才干使用；铺设的施工质量应符合设计及验收规范规定。（3）墙后土工布土工布材料必须符合施工图纸规定并按规定取样复试，合格后使用；铺设（挂设）时应保持平整，松紧均匀，锚着应牢固，应按水流向铺设。搭接长度：竖向严禁搭接，纵向应大于50cm，在完毕后及时进行碎石铺设。（4）土工格栅在人工分层填土夯实后分层铺设。在土面上按设计的位置放样，然后铺设及固定；在铺设前进行复试，合格后才干使用；铺设的施工质量应符合设计及验收规范规定。（5）仿木栏杆安装时对直、校平竖直后用水泥砂浆填缝固定；砼浇筑完毕后，应立即对现场进行清理，保持外观整洁。3） A型护岸施工作业流程:基坑开挖和基坑排水垫层砼砼底板生态砌块墙身钢筋砼压顶基坑回填、墙后反滤层、墙后土工布、土工格栅仿木栏杆，其施工同B型护岸。4、防汛通道工程1）施工流程轴线放样路基平整、压实石灰土垫层花岗岩火烧板2）轴线放样其施工同工程项目施工测量。3）路基平整、压实路基压实机械将配足轻型和重型压路机，以及振动压路机并得到监理工程师的批准。采用推土机等有效的摊铺设备，在路基细檄平整的同时，控制合适的含水量，然后压路机碾压，控制碾压速度。压路机碾压时，要做到先轻后重，先稳后振，先低后高，先慢后快的规定。在压路机碾压不到的部位可以采用小型机夯锤等。当工作量小并在监理工程师许可情况下可采用人力夯，并认真循序夯实。4）石灰土垫层（1）材料及设备的选用:土的性质应符合设计规定，应选用黄褐色粘土，石灰质量应符合规范规定，采用旋耕犁进行土的粉碎及灰土拌和。（2）灰土的拌制灰土采用场内拌制。先将土按15cm（或20cm）松铺厚度摊铺成长方形。土块要经粉碎，粉碎粒径规定小于2厘米，土层的抛高系数控制在1.41.5左右，根据设计规定严格控制石灰渗量，在土层上打好网格，按设计的含水量均匀掺入石灰，未消解的生石灰块必须剔除。掺灰采用人工撒灰，施工时工人应穿上工作服，脖颈围上毛巾，戴上手套、口罩、护目镜、防护帽和鞋盖等防止腐蚀皮肤，为防止环境污染，撒灰前应用芦席或篷布将施工区域进行围护。撒灰完毕后，立即用旋耕犁进行翻拌，拌和灰土应先密后疏，机械周边不允许有人，要保证机械前进后退翻拌自如，翻拌遍数不少于规定（4至6遍）。（3）灰土的整平灰土翻拌达成规范规定后（粒径小于2cm），用卡车把灰土驳运到路基上，堆好后用人工拍紧进行一定期间的焖料（4h），使生石灰充足熟化。接着进行人工整平，平整度及高程用水平绷线控制，松铺系数根据实验段数据。整平时应按顺序进行，使灰土层密实均匀，应掌握“宁高勿低，宁铲勿补”的原则。为保证基层的整体性，应尽也许一次整平，严禁在已碾压成型的灰土层上罩补薄层。灰土层施工安排，尽量减少施工缝。（4）灰土碾压灰土整平后用轻型压路机进行初压2至3遍，再用刮尺进行人工精平，然后用振动式压路机碾压至轮迹深度小于3毫米，压路机压不到或不能碾压地段必须采用蛙式打夯机或人工夯实，石灰土碾压时，应遵循先轻后重、先稳后振、先慢后快、先边后中、先高后低以及轮迹要重叠等原则，压实后再用两轮压路机趟光并不得有松散、弹簧、翻浆及表面不平整等现象。灰土碾压后，最佳密实度达成设计，碾压后对石灰土标高、纵横坡度和平整度再进行调整。石灰土每层施工后要进行土壤密实度环刀实验并要请监理签字验收。（5）灰土的养生灰土碾压成型后，应注意初期养护，使其强度得到正常发展，特别是在施工后二星期内，使灰土表面保持湿润，但不得以水柱直接冲向路表。一般干热夏季须天天适当洒水，湿冷季节如表面未干燥，可不洒水，灰土层压实后一星期内必须按一定的质量规定检查，以便及时补救不合格之处。在摊铺上层结构以前，测定弯沉值，弯沉值指标不合格，不得进行下道工序施工。5）花岗岩火烧板面层施工（1）根据面层当天的铺筑工程量，拟定整平层的当天摊铺长度；应边摊铺整平层，边铺设预制块，以减少拢动；应严格控制摊铺与铺设的时间间隔，防止砂浆硬化，影响上下层粘结；整平层应均匀、平整。整平层的抛高系数通过现场实验拟定。（2）砌筑用砂浆的材料应符合砼施工技术规范规定，拌制的砂浆标号应符合设计规定，且具有良好的和易性和保水性。砂浆拌和均匀，一次拌料应在凝结前使用完毕，砂浆的配合比必须由实验室通过现场水泥、黄砂复试结果数据，经试配后出告知单，报现场监理审批通过后使用。（3）采用挂线定位法进行铺砌定位，并根据图案选择一横线线作为基准线，在基准线的垂直线上挂出纵缝线。（4）铺砌时，作业人员严禁站在已铺砌完毕的人行道板进行操作；为防止污染预制块，在预制块上垫木板；铺砌过程中，应随时用3米直尺校验平整度，应按横向、纵向同时进行；发现不平整处，应及时调整。6）专业工程（绿化）按设计规定和验收规范、规程作业，质量达标。五、保证工程质量、安全的技术措施1、保证工程质量的技术措施本工程施工工期较长，施工作业面广且长，对质量控制带来一定的难度。为了保证本工程的质量，一方面领导要带头重视质量，把握好质量、进度和效益的关系、严格执行相关规定的评估标准，对工程质量全面管理，做好整个工程的质量控制工作。重要制定了工程的质量目的及为保证目的所采用的一系列保证措施，涉及业主工程的质量管理网络、按规范、标准施工；对项目文献资料的控制办法；材料采购计划以及搬运储存的方法；对特殊过程的控制；项目检查、实验计划与方案；项目检测设备的管理办法；相关质量记录的编制方法以及工程质量分析解决。1）本工程质量目的本工程质量保证措施依据招标文献的有关规定，用规范标准规范工程施工的全过程，使完毕所有对质量有影响的活动，在可控制的情况下进行，在实际工程施工中，我们还将就质量保证措施的适时性和有效性进行定期审查，并根据需要及时予以修订。通过质量策划制定出本工程的质量目的：（1）协议范围内的所有工程的所有功能符合设计（变更）图纸规定。（2）单元分部工程质量达成检查规定标准，保证单位工程达成一次性验收合格等级。2）项目经理部组织机构项目经理（质量负责人）项目总工程师工程科分项工程操作工班材物料供应测量组质量科财务采购科质量检查评估3）项目质量管理网络在项目实行过程中，为保证工程质量，我们将在项目组织机构中设立独立的并拥有足够权力的质量检查部门，同时根据本工程规模配备具有资格且通过培训的质检员。4）本工程项目采用的标准、规范假如我方中标，在执行协议时，所有材料、设备和施工、制作安装及其工艺，除应，满足招标文献的规定外，还应遵照部颁和国家颁布的现行技术规范。5）本项目文献的资料控制办法对质量起重要作用的场合都使用文献的有效版本；从所有发布或使用场合及时收回无效或作废的文献，防止导致错用和误用：对出于合法理由而保存的任何作废文献都应进行适当标记，与正在使用的文献有明显区别，尚应制定具体的管理办法；施工过程中当发现设计图纸问题时应及时向监理工程师（业主）反馈、征求解答意见。已会审确认无误的图纸由会审部门加盖“已会审图章”，登记分发至相关部门使用“图章”中要注明会审部门及会审复责人，各有关场合不得使用未经会审的图纸；应加强对设计变更的控制，项目施工中收到来自监理工程师（设计院）的设计变更应按设计图纸分发清单下达更改告知单。本工程各类文献和资料管理与工程施工进度保持同步。6）特殊过程的控制对于工程质量中的重要性能指标，不能通过其后的检查或实验完全制定，或施工后无法检测，只能通过破坏性检查才干判断其质量的施工过程，必须采用特殊的控制措施，对于这些过程应预先鉴定过程能力，并由具有相应资格的人员在进行连续监控和对重要技术参数加以控制的情况下完毕。7）积极开展QC小组活动项目部和工种队成立QC小组，并委派有一定施工技术水平的技术人员担任组长，QC小组针对本工程的具体情况，对常见的质量通病进行专题活动，分析因素并研究解决质量问题的办法，保证质量病在本工程得到控制。对一些潜在的质量隐患，通过QC小组的活动，找出因素，并及时采用防止措施，防止质量事故发生。8）本项目检测设备的管理对使用的各类检查、测量和实验设备实行有效控制，保证检查、测试数据的准确性。9）质量记录的编制依据和负责人员质量记录是为证明满足
