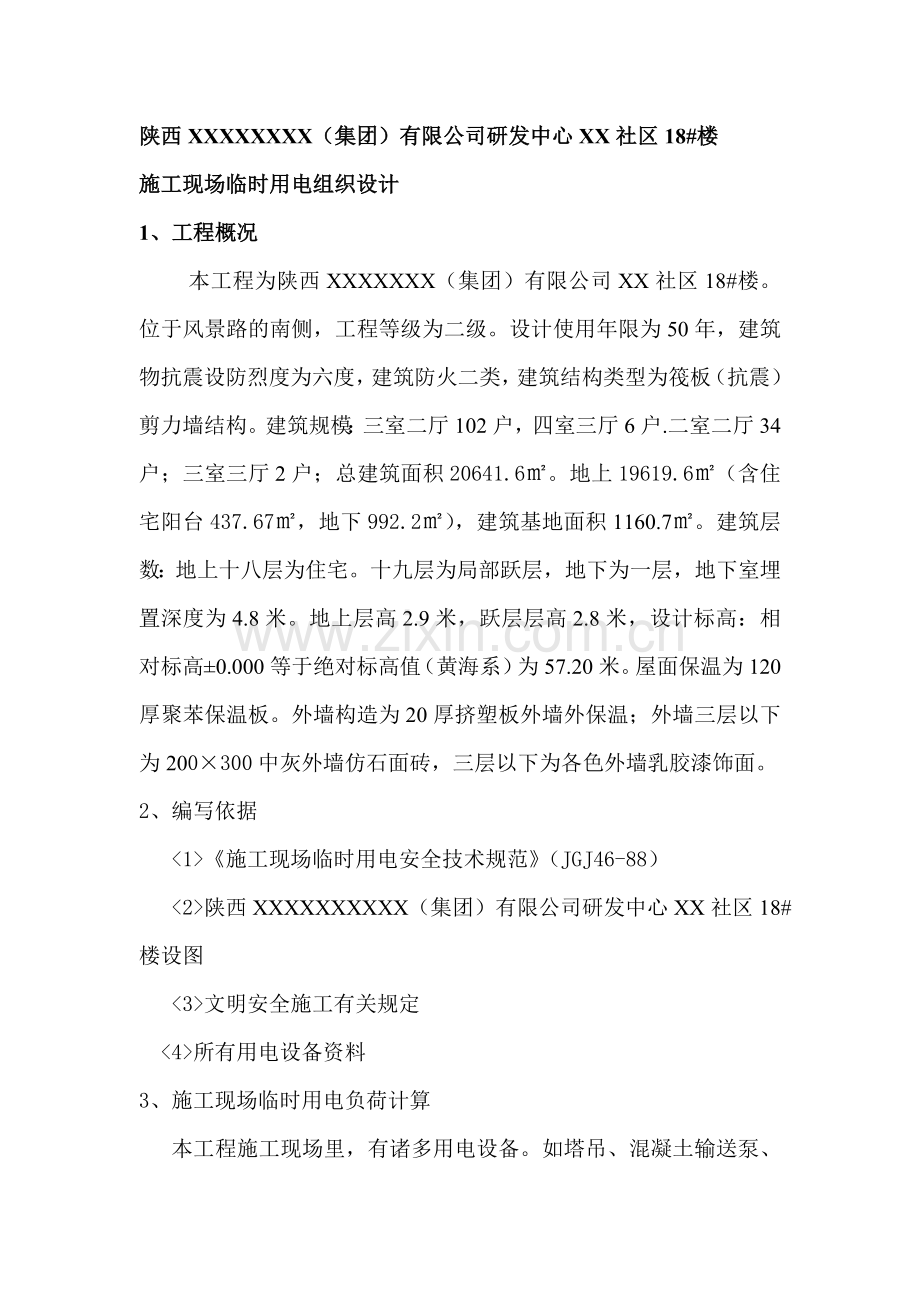

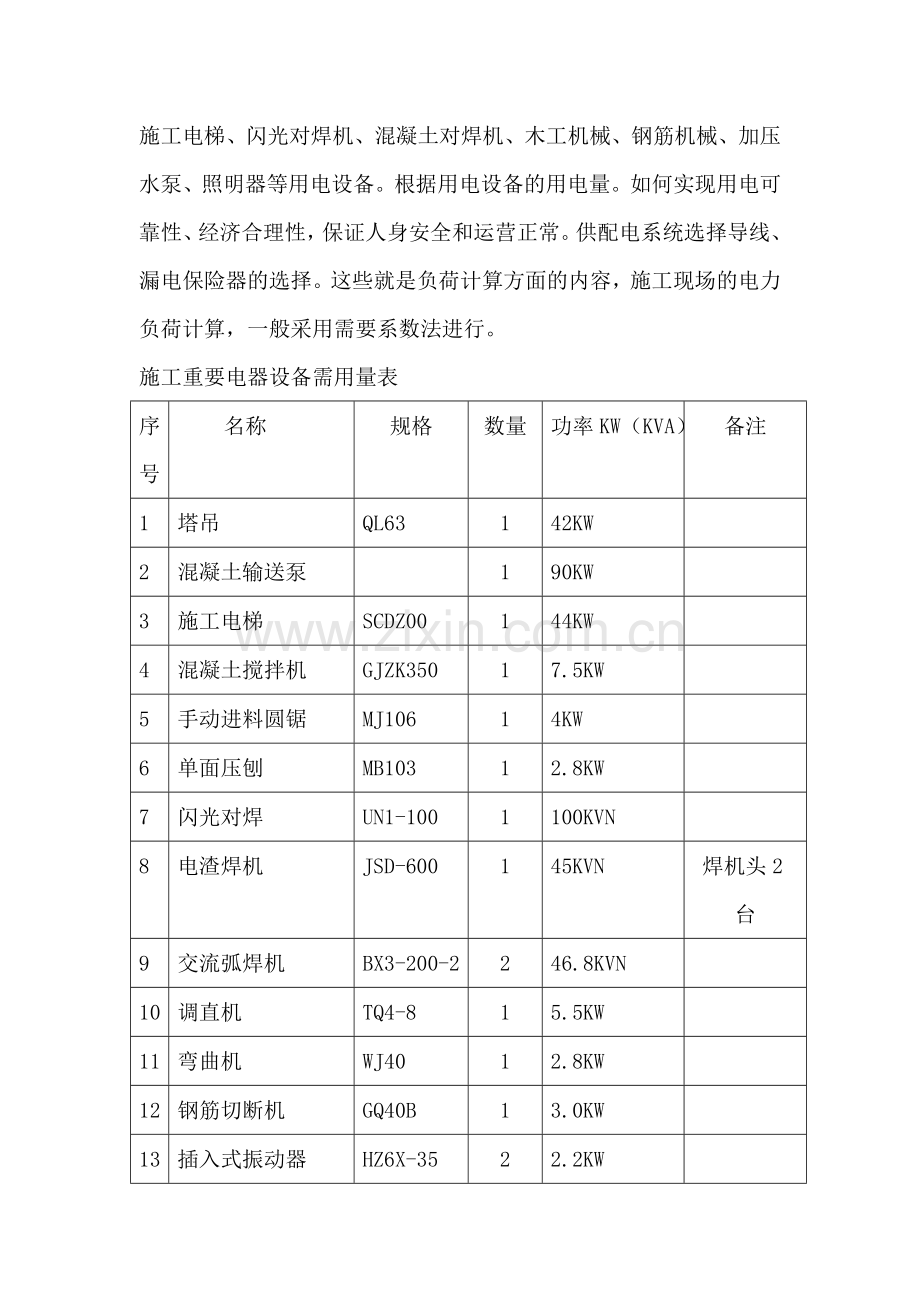

陕西XXXXXXXX（集团）有限公司研发中心XX社区18#楼施工现场临时用电组织设计1、工程概况本工程为陕西XXXXXXX（集团）有限公司XX社区18#楼。位于风景路的南侧，工程等级为二级。设计使用年限为50年，建筑物抗震设防烈度为六度，建筑防火二类，建筑结构类型为筏板（抗震）剪力墙结构。建筑规模：三室二厅102户，四室三厅6户.二室二厅34户；三室三厅2户；总建筑面积20641.6。地上19619.6（含住宅阳台437.67，地下992.2），建筑基地面积1160.7。建筑层数：地上十八层为住宅。十九层为局部跃层，地下为一层，地下室埋置深度为4.8米。地上层高2.9米，跃层层高2.8米，设计标高：相对标高0.000等于绝对标高值（黄海系）为57.20米。屋面保温为120厚聚苯保温板。外墙构造为20厚挤塑板外墙外保温；外墙三层以下为200300中灰外墙仿石面砖，三层以下为各色外墙乳胶漆饰面。2、编写依据 施工现场临时用电安全技术规范（JGJ46-88） 陕西XXXXXXXXXX（集团）有限公司研发中心XX社区18#楼设图 文明安全施工有关规定 所有用电设备资料3、施工现场临时用电负荷计算 本工程施工现场里，有诸多用电设备。如塔吊、混凝土输送泵、施工电梯、闪光对焊机、混凝土对焊机、木工机械、钢筋机械、加压水泵、照明器等用电设备。根据用电设备的用电量。如何实现用电可靠性、经济合理性，保证人身安全和运营正常。供配电系统选择导线、漏电保险器的选择。这些就是负荷计算方面的内容，施工现场的电力负荷计算，一般采用需要系数法进行。施工重要电器设备需用量表序号名称规格数量功率KW（KVA）备注1塔吊QL63142KW2混凝土输送泵190KW3施工电梯SCDZ00144KW4混凝土搅拌机GJZK35017.5KW5手动进料圆锯MJ10614KW6单面压刨MB10312.8KW7闪光对焊 UN1-1001100KVN8电渣焊机JSD-600145KVN焊机头2台9交流弧焊机BX3-200-2246.8KVN10调直机TQ4-815.5KW11弯曲机WJ4012.8KW12钢筋切断机GQ40B13.0KW13插入式振动器HZ6X-3522.2KW14加压水泵（养护混凝土用）13KW15照明11.542KVA需要系数Kx=0.47 COS=0.87 JC=0.15 JC=0.651、2、3号容量：Pe=42 + 90 + 44 = 176KWPe=2Pe jC =2 176 0.15 = 136.329KW7、8、9号楼设备容量Pe=Se J C COSSe = 100 + 46.8 + 45 = 191.8 Pex = 191.8 0.650.87 = 134.532 K W 三相用电设备总容量：136.329+7.5+4+2.8+5.5+2.8+3+2.2=164.129134.532164.129100%=81.197 15%，所以闪光对接焊机、电渣焊机和两弧焊机的三相等效设备容量为 Pe= 3 Pex = 3 134.532 =233.016 KW 日光灯和高压水银荧光灯的设备容量可按其总功率的1.2倍计算Pe =1.25.6=6.72KW长照明外，所有用电设备的总设备容量Pe=136.329+7.5+4+2.8+233.016+5.5+2.8+3+2.2+3=400.145KWPJ1=KxPe=0.47400.145=188.068Qj1=Pj1tan=188.0681.33=250.130Sj1= Pj1+ Qj1= 188.068+250.130=312.945KVA照明的计算负荷为Pj2=3.6+6.72=10.32KW查建筑施工现场临时用电安全技术规范第75页底表，取日光灯、高压水银灯的COS=0.55 即tan=1.52Qj2=3.41.52=5.168Sj2= 10.32+5.168=11.542KVA（照明）整个施工现场的负荷为本工程总用电：Sj= （188.068+10.32）+（250.130+5.168） = 323.317KVA4、配电和配电设施设计本工程设计为三级供应两级或三级漏电保护。，三相五线制。总配电柜下设四个分派电箱。第一个分派电箱的用电设备：塔吊、施工电梯、混凝土搅拌站、电渣焊机、插入式震动器；第二个分派电箱的用电设备：混凝土输送泵，交流弧焊剂机，木工圆盘锯、单面压刨床。第三个分派电箱的用电设备：闪光对接焊机、调直机、弯曲机、切断机、水泵。第四个分派电箱：照明4.1配电室与配电柜设计规定4.1.1配电室平面为9平方米，要靠近电源，并应选择在无灰尘、无腐蚀介质及振动的地方。配电柜两端与反复接地线及保护零线做电气连接。4.1.2配电室应能自然通风，并应采用防止雨雪和动物出入的措施；4.1.3配电室要符合下列规定；配电室正面的操作通道宽单列布置离正面墙体不小于1.5米；配电室柜厚的维护通道宽度不小于0.8米；配电室侧面的维护通道宽度不小于1米；配电室的天棚距地面不低于3米，配电室的屋顶要做防护措施；在配电室内设值班或检修室时，该室距配电室的水平距离大于1米，并采用屏障隔离；配电室的门向外开，并配锁；配电室的螺母线与地面垂直距离小于2.5米时，采用遮拦隔离；遮拦下面通行的高度不小于1.9米；配电室的围栏上端与垂直上方带电部分净距不小于1.2米；配电箱的上端距天棚不小于0.5米；母线均应涂刷有色油漆（以配电柜的正面方向为准）其涂色符合下表母线涂色表相别颜色垂直排列水平排列引下排列A黄上后左B绿中中中C红下前右O黑配电室的建筑物和构筑物做耐火等级不小于3级，室内应配置砂箱和绝缘灭火器。4.1.4配电应装设有功、无功电度表。电流表与计费表不得共用一组电流互感器。4.1.5配电柜应装设短路、过负荷保护装置和漏电保护器。4.1.6配电柜上的各配电线路应编号，并标明用途标记。4.1.7配电柜或配电线路维护时，应悬挂停电标志牌，停送电必须由专人负责。4.2配电线路本工程配电线路采用电缆线路4.2.1电缆线路设计规定电缆干线应采用埋地，严禁沿地面明设，并应避免机械损伤和介质腐蚀；电缆类型应根据敷设方式。环境条件选择，电缆截面应根据允许载流量和允许电损失拟定。电缆在室外直接埋地敷设深度不小于0.6米，并且应在电缆上下均匀铺设不小于50厚的细砂，然后覆盖砖等硬质保护层；电缆穿越建筑物、构筑物、道路、易受机械损伤的场合及高出地面从2米高度至底下0.2米时，必须加设防护措施；埋地敷设电缆的接头应设在地面上的接线盒内。接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场合；橡皮电缆架空敷设时，应沿墙壁或电杆设立，并用绝缘子固定，严禁使用金属裸线做绑线。固定点的间距应保证橡皮电缆线能承受自重带来的荷重。橡皮电缆的最大弧垂距地不得小于2.5米。电缆接头应牢固可靠；并应做绝缘包扎。保持绝缘强度，不得承受张力。本工程为高层建筑，对于高层建筑的临时电缆配电必须采用电缆地引入，电缆垂直敷设的位置应充足运用在建筑物的竖井。垂直孔洞等，并应靠近点负荷中心，固定点楼层不得少于1处，电缆水平敷设宜沿墙或门口固定，最大弧垂距地不得小于2.1米。4.2.2室内配线室内配线必须采用绝缘导线，采用瓷瓶。瓷夹等敷设，距地面高度不得小于2.5米。进户线过墙应穿管保护，距地面不得小于2.5米。并应采用防雨措施。进户线的室外端应采用绝缘子固定。室内配线所用导线截面，应根据用电设备的计算负荷拟定，但铝线截面应不小于2.5，铜线截面应不小于1.5潮湿场合或埋地非电缆配线必须穿管敷设，管口应密封。采用金属管敷设时，必须做保护接零。钢索配线的吊架间距不宜大于12米，采用瓷夹固定导线时，导线间距应小于35。瓷夹间距应不大于80；采用瓷瓶固定导线时，导线间距应不小于100，瓷瓶间距应不大于1.5米；采用护套绝缘导线时，允许直接敷设与钢索上。4.3分派电箱开关箱4.3.1动力配电箱与照明配电宜分别设立，如合置在同一配电箱内，动力和照明线路应分别设立。4.3.2开关箱应由末级配电箱配电。4.3.3总配电箱应设立在靠近电源的地区。分派电箱应装设在用电设备或负荷相对集中的地区，分派电箱与开关箱的距离不得超过30米。开关箱与其控制的固定式用电设备的水平距离不宜超过3米。4.3.4分派电箱、开关箱应装设在干燥、通风及常温场合，不得装设在易受未来固体的撞击、强烈震动及热源烘烤的场合。负责必须做特殊的防护解决。4.3.5分派电箱、开关箱周边应有足够的二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品不得有杂草。4.3.6分派电箱、开关箱应采用钢板或优质绝缘材料制作，铁板的厚度应大于1.54.3.7分派电箱、开关箱应装设端正、牢固、移动式分派电箱、开关箱应装设在坚固的支架上。分派电箱、开关箱的下丝与地面的垂直距离应大于1.3米，小于1.5米；移动式分派电箱、开关箱的底与地面垂直距离宜大于0.6米小于1.5米。4.3.8配电箱内的电器应一方面安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。4.3.9分派电箱、开关箱内的开关电器（含插座）应按其现定的位置紧固在电器安装板上，不得歪斜和松动。4.3.10分派电箱、开关箱内的工作零线应通过接地线端子板连接，并应与保护零线接线端子板分设。4.3.11分派电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外漏部分。4.3.12分派电箱、开关箱的金属箱体、金属电器的不应带电金属底座、外壳等必须做保护接零、保护零线应通过接线端子板连接。4.3.13分派电箱、开关箱必须防雨、防尘。4.4电器装置4.4.1配电器、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。4.4.2总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）、以及漏电保护器，若漏电保护器同时具有负荷和短路保护功能，则可不设分路熔断器或分路自动开关。总开关电器的额定值、动作整定值与分路开关电器的额定值、动作整定值相适应。4.4.3总配电箱应设电压表、总电流表、总电度表和其它仪表；4.4.4分派电箱应装设总隔离开关和分路隔离开关以及总熔断器和分路熔断器（或自动开关和分路自动开关）。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。4.4.5每台用电设备应有各自专用的开关箱、必须实行“一机一闸制”严禁用一个开关电器直接控制两台及两台以上的用电设备（含插座）。4.4.6开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。4.4.7开关箱中必须装设漏电保护器，施工现场合有用电设备，除做保护接零外，必须在设备负荷线的首端处设立漏电保护装置。36V及36V以下的用电设备，如工作环境干燥，可免装用电保护器。4.4.8漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧4.4.9漏电保护器的选择应符合 GB2869-86漏电电流保护器（剩余电流保护器）的规定，开关箱内的漏电保护器其额定漏电动作电流不大于30MA，额定漏电动作时间应小于0.1S。使用于潮湿和有腐蚀介质场合的漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1S。4.4.10总配电箱和开关箱中两极漏电保护器的额定漏电动作电流时间应作合理的配合，使之具有分级分段保护的功能；4.4.11漏电保护器必须按产品说明书安装使用。对搁置已久重新使用的和连续使用一个月的漏电保护器，应认真检查其特性，发现问题要及时修理或更换，漏电保护器必须对的接线。4.4.12手动开关器只许用于直接控制照明电路和容量不大于5.5KW的动力电路，容量大于5.5KW的动力电路采用自动开关电器或降压启动装置控制。4.4.13各种开关电器的额定值应与其控制用电设备的额定值相适应。4.4.14配电箱、开关箱中导线的进线口和出线口应设在箱的底面，严禁设在箱体的上顶面、侧面、后面或箱门处，进出线要加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触。移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆；4.4.5进入开关箱的电源线严禁用插座连接。4.5使用和维护4.5.1所用配电箱均应标明其名称、用途并做出路标记；4.5.2所用配电箱门应配锁，配电箱和开关箱应有专人负责；4.5.3所用配电箱、开关箱应每月进行检查和维修一次。检查和维护人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具；4.5.4对配电箱。开关箱进行检查、维修时必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。送电操作顺序为：总配电箱分派电箱开关箱；停电操作顺序为：开关箱分派电箱总配电箱（出现电气故障的紧急情况除外；）4.5.6施工现场停止作业一小时以上时，应将动力开关箱断电上琐；4.5.7开关箱的操作人员（专业电工）必须做到如下：掌握安全用电基本知识和所有用电气设备性能，熟悉开关器的对的操作方法。使用电器设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带电运转；停用的电器设备必须拉闸断电，锁好开关箱；负责保护所用电器设备的负荷线、保护零线和开关箱。发现问题，及时报告解决；搬迁或移动用电设备时，必须经电工切断电源并做妥善处后进行。4.5.8分派电箱、开关箱内不得放置任何杂物，并应经常保持整洁；4.5.9分派电箱、开关箱内不得挂接其它临时设备；4.5.10熔断器的熔体更换时，严禁用不符和原规格的熔体代替；4.5.11分派电箱、开关箱的进线和出线不得承受外力。严禁与金属锋利断口和强腐蚀介质接触。4.6电动建筑机械和手持电动工具的安全措施4.6.1一般安全规定选购的电动建筑机械、手动电动工具和安全装置，要符合相应的国家标准，专业标准和安全技术规程，并且产品合格证和使用说明书。建立和执行专人专机负责制，并定期检查维修保养。保护零线的电气连接符合保护接零的规定。对产生震动的设备其保护接零线的连接点不少于两处。在做好保护接零的同时，还要装设漏电保护器。塔吊和是外井架要设立辟雷装置，除做好保护接零外，还要做反复接地，设备的金属结构架之间应保证可靠的电气连接。电动建筑机械或手持电动工具的负荷线，必须按其容量选用无接头的多股铜芯橡皮护套软电缆，其性能应符合通用橡套软电缆的规定。其中绿、黄双色线在任何情况下只能用做保护零线或反复接地。每一台电动建筑机械或手持电动工具的开关箱内除应装设过负荷、短路、漏电保护装置外，还必须装设隔离开关。4.6.2起重机械用电安全规定塔式起重机（塔吊）的电气设备要符合国标GB5144-85塔式起重机安全规程中的规定，操作人员持证上岗。塔式起重机外代内线四季的安全距离是：旋转臂架式起重机的任何部位或被吊物边沿10KVC以下的架空线路边线最小水平距离不得小于2米。塔式起重机（塔吊）要在金属板上做反复接地，反复接地，要有可靠的电气连接并要设立防雷装置。塔吊供电电缆不得拖地行走，塔吊需要夜间工作时，应设立对工作面的投光灯，塔身高于30米时，还要在塔吊和臂端部位装设防撞红色信号灯。做垂直提高的井架应安装紧急停止开关和限位行程开关，井架只能载物，千万不能载人。4.6.3电动打夯机的用电安全规定电动打夯机必须装设防溅型保护器，其额定漏电动作不应大于15mA，额定漏电动作时间应小于0.1S，电动打夯机的负荷线采用耐气候的橡皮护套铜丝软电缆。电动打夯机的操作扶手必须采用绝缘措施。操作电动打夯机的人员必须穿戴绝缘用品，应有专人调节电缆，电缆线的长度不要超过50米。严禁电缆缠绕、扭结和被夯机跨越。多台夯机并列工作时，其间距不得小于5米，串列工作时间距不得小于10米。4.6.4电焊机的用电安全措施焊机应放置在防雨、通风良好的地方，焊接现场不准堆放易燃易爆品。交流弧焊机变压器的一次侧电源线长应不大于5米。进线处必须设立防护罩。焊接机械的二次线采用YHS型橡皮护套铜芯多股软电缆，电缆的长度应不大于30米。操作人员必须持证上岗。4.6.5手持式电动工具的用电安全规定操作人员必须持证上岗，并且要懂安全用电常识。手持式电动工具的II类工具和III类工具可不做保护接零但要装设额定电流不大于15mA，额定漏电动作时间应小于0.1S的漏电保护器，若采用I类手持式电动工具，要必须做保护接零。露天，潮湿场合或在金属构架上操作时，必须选用III类手持式电动工具，并设立防溅的漏电保护器，严禁使用I类手持式电动工具。在狭窄的场合，如地沟、管道内、管道井等内要使用带隔离变压器的III类手持式电动工具，若使用II类手持式电动工具，必须装设防溅的漏电保护器，把隔离变压器或漏电保护器装设在狭窄场合的外面，工作时并应有人监护。严禁使用I类手持式电动工具56手持式电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。手持式电动工具的外壳、手柄、负荷线、插座、开关等必须完好无损，使用前必须做空载检查，运转正常后方可使用。5文明施工5.1严格按照现场总平面布置图线路，施工现场不允许非电工专业人员乱接乱拉电线。5.2配电室、闸刀箱内要清洁卫生，不允许在配电室内存放杂物，不允许在闸刀箱塞进杂物，作好配电室闸刀箱防雨防尘工作。5.3场容场貌管理执行市级文明工地施工的现场标准，七牌一图（工程标志牌。施工人员状况牌。安全六大纪律牌。安全生产技术牌、十项安全措施牌、卫生须知牌、防火须知牌、现场平面布置图）等各项施工标牌布置达成规范整齐。5.4值班电工准时上班，随叫随到，电工作业现场要做到工完场清，保持施工现场清洁卫生。施工现场临时安全用电组织体系项目生产经理施工用电负责人 安 全 员专 业 电 工施 工 用 各 班 组
