燃气管道过路段施工方案.doc

申请单位：江苏自力建设工程有限公司 华阳路东海路工程项目部
申请施工地点
华阳路、东海路
申请施工时间

工程施工概况（申请单位填写）：
华阳路与五峰山路交叉口，距离五峰山路路缘石2m处，管径为600mm，路面范围内长度为30m，距离设计路面0.65~0.75m。华阳路与横山路交叉口，距离横山路路缘石2m处，管径为200mm，路面范围内长度为31m，距离设计路面0.88~0.98m，在华阳路路中有管径200mm支管横穿横山路，连接横山路路东距离路缘石4m一阀门堵头，然后通向华阳路南侧12m。东海路与银河路交叉口，距离银河路路缘石5.7m处，管径为200mm，路面范围内长度为22m，距离设计路面0.48~0.60m。
工程保护及安全技术要求(审批单位填写)：

总工室：
安全设备部：
审批单位意见：
申请单位签字盖章：

年 月 日
审批单位盖章：

年 月 日
燃气管道区域施工审批表（BD-安全 02-2）

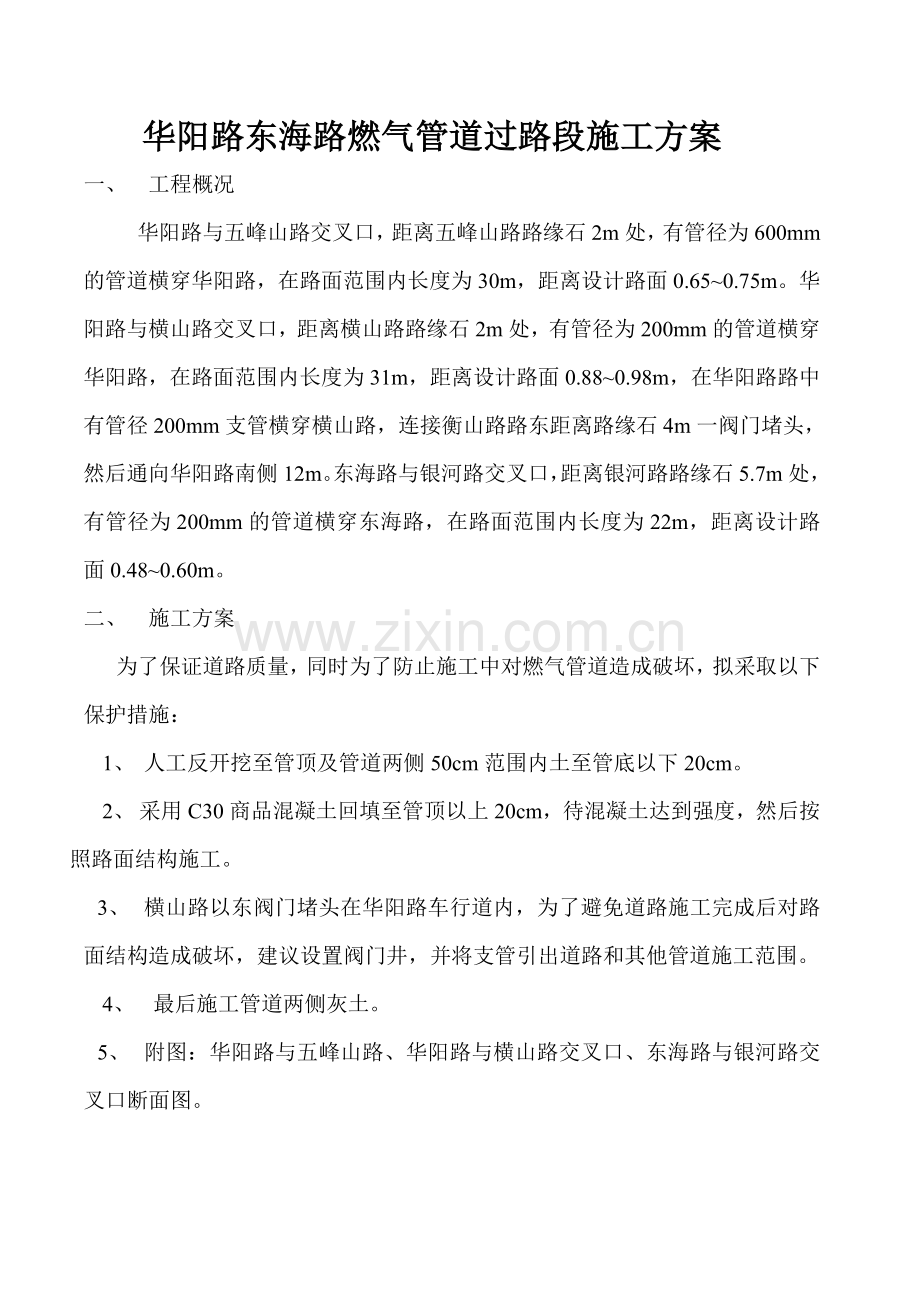

华阳路东海路燃气管道过路段施工方案
一、 工程概况
华阳路与五峰山路交叉口，距离五峰山路路缘石2m处，有管径为600mm的管道横穿华阳路，在路面范围内长度为30m，距离设计路面0.65~0.75m。华阳路与横山路交叉口，距离横山路路缘石2m处，有管径为200mm的管道横穿华阳路，在路面范围内长度为31m，距离设计路面0.88~0.98m，在华阳路路中有管径200mm支管横穿横山路，连接衡山路路东距离路缘石4m一阀门堵头，然后通向华阳路南侧12m。东海路与银河路交叉口，距离银河路路缘石5.7m处，有管径为200mm的管道横穿东海路，在路面范围内长度为22m，距离设计路面0.48~0.60m。
二、 施工方案
为了保证道路质量，同时为了防止施工中对燃气管道造成破坏，拟采取以下保护措施：
1、 人工反开挖至管顶及管道两侧50cm范围内土至管底以下20cm。
2、 采用C30商品混凝土回填至管顶以上20cm，待混凝土达到强度，然后按 照路面结构施工。
3、 横山路以东阀门堵头在华阳路车行道内，为了避免道路施工完成后对路面结构造成破坏，建议设置阀门井，并将支管引出道路和其他管道施工范围。
4、 最后施工管道两侧灰土。
5、 附图：华阳路与五峰山路、华阳路与横山路交叉口、东海路与银河路交叉口断面图。

五峰山路华阳路交叉口断面及平面示意图

五峰山路横山路交叉口断面及平面示意图

东海路银河路交叉口断面及平面示意图

江苏自力建设工程有限公司华阳路东海路项目部
二〇一二年五月十四日
