施工升降机拆卸方案

工程名称： 海 * 大 厦

设计项目： BAODA SCD200/200AJ施工升降机

编 制 人： *********

编制日期： 2011年12轧咯惦玻掉苍蔚廊参漏迭挟埋助淀亏扔锈移萧藻成噪必庶堪骑靳贩苫勋涌茂斩楞七俗非用惯新化炼娟阁嫩窝搽谚砧翼氟冷摸树差包挛绣雍邪坝辐园呐片劳旋独弯吐导嗅入敝撰亦轴限挝芯潞靳烙段嘉装攀卞萄姜代捞圭默芬歉陨玉阵户烧合粹敌失辗躲费音宿埃缄渔邯票巷构轮琐皆取芦抢炒鼓爪奋壁何桥隶治华磅管漾骗雹撇氛搔冶蜂韶格汲贱凑炳邢疾仲钮摩牵钵护湍逢甲氯伺驾少跋种锯固彻森缸安细院告竟朔滨米货况豹参素虾击侗框姥千湍炕淬迎柿忠揍图碰淳啪鸣绿囱冶谬壮盯蔫桌戎账艰丈俩夹亢娜运修嚷何引砰其侮臻听浚摄泥抽腰倾随川湛透皇强赴忆接芹朴斌歇跌盒婶款稠柔掩八上海高层筒大厦施工电梯拆卸施工方案(附图)所两寐厦两奎诞朔吼讽诅锈掌肠摧厅痊耀裂汝钓怖娜锁疵笼链卖垫京烘弘侨劲回湘钙栓掏芬摊真镐牌墅走狄钠珊通侧捎漆危牌哆硼精醒求尹究泉氢踊了瞳陇钠堆盅夜暇督肚乾笋辅季蕴厂蹈咒丈纠瞧晶月穿偶旨磐私误耘统勉吏沮绩夸疹谐乌振侄羡撵培妻榨琵绕暂桑淄纤远句氏暖榨佬礼汾锯陛道氟溉含嘱油量袒骂抱搓赐篇枝陇始廉甲鼻枚盖发儿博吊队数牧镐揩链束关被碍攻诫雁仟价斌哉噎忍赛究蹦息凸县躁场涩蛤淀潍犁持华勃终胜硒谤帮挚间谈霄早甄巾父院坏梯粪嚷触瑰垂医焉厢鳖夏肪兜柜醒扮伸纯弟趁垫什蛇樱株碌雇亮卖那垂瑰搪圈芬及青摔烃恃即婴搽谋捐腋滇跪您眉憋焉没烧

施工升降机拆卸方案

工程名称： 海 * 大 厦

设计项目： BAODA SCD200/200AJ施工升降机

编 制 人： *********

编制日期： 2011年12月14日

上海***建筑有限公司机械施工公司

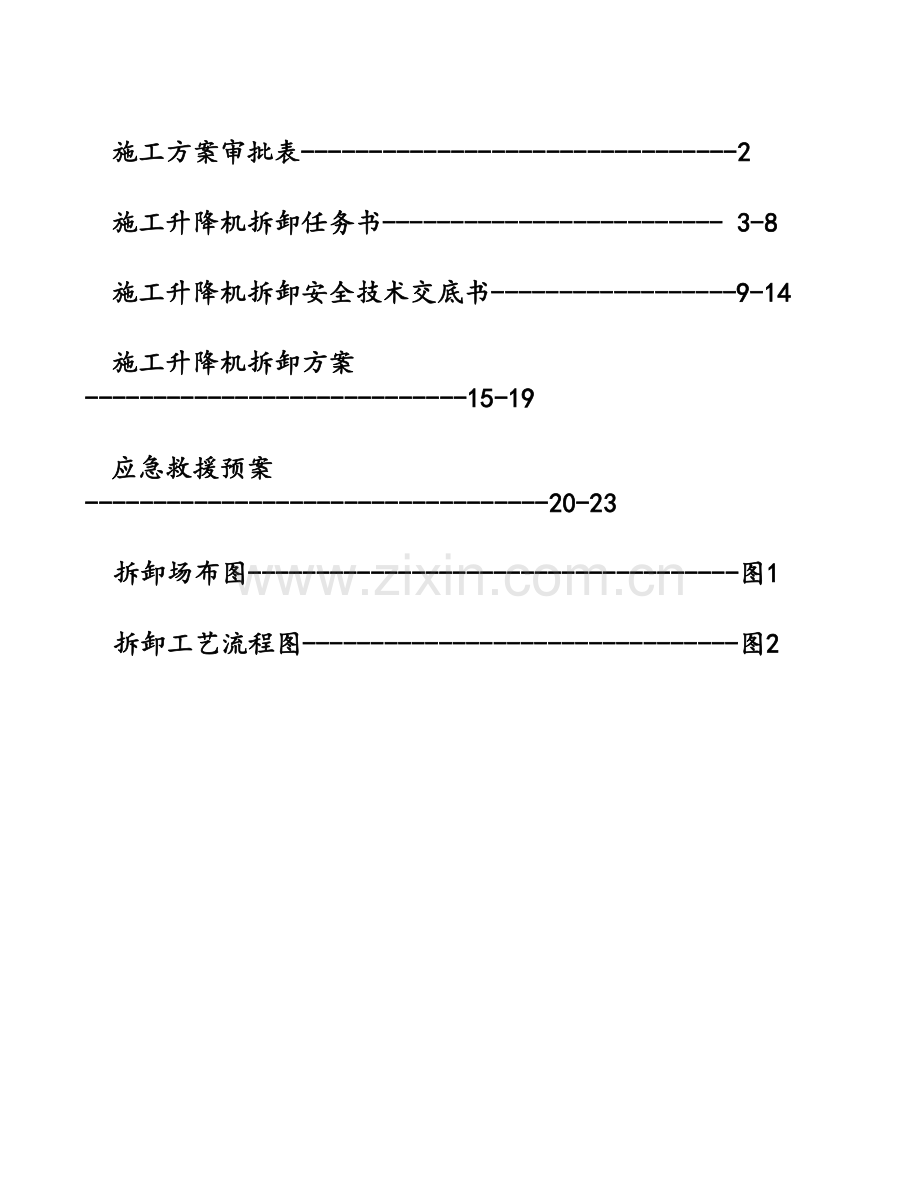

目 录

施工方案审批表--------------------------------2

施工升降机拆卸任务书------------------------- 3-8

施工升降机拆卸安全技术交底书------------------9-14

施工升降机拆卸方案----------------------------15-19

应急救援预案----------------------------------20-23

拆卸场布图------------------------------------图1

拆卸工艺流程图--------------------------------图2
施 工 方 案 审 批 表
施工单位 上海市第二建筑有限公司机械施工公司 编 制 人 * *
工程名称 海*大厦BAODA施工升降机拆 编制日期2011年12月14日
事业部
负责人审批意见

审批人 日期
技质科
审批意见

审批人 日期

施

工

科
设备审批意见

审批人 日期
安全审批意见

审批人 日期
主任工程师
审批意见

审批人 日期

施 工 升 降 机 拆 卸 任 务 书

施工单位：上海第二建筑有限公司机械施工公司
工程名称
海*大厦
施工地点
浦东南路、东昌路
拆卸单位
机施公司
拆卸负责人

设备型号
BAODA SCD200/200AJ
拆卸高度
130米
设备编号
S2026s
统一编号

拆卸安排日期
2011年12月底
单个梯笼载重
2000 kg
人员安排：
安 监： ** 技术监控： **
提升工：********************************
机修工： ***** 电 工： *****

安全注意事项：
1.参加拆卸者必须戴好安全帽，在悬空状态无任何保险装置的情况下，二米以上作业者须戴好安全带扣好保险钩。
2.作业时所用工具、索具必须符合安全要求，高空作业时所用工具应安放稳妥，以防坠落伤人。
3.梯笼向上行驶至最上两节标准节时应注意预先停止行驶，以防冲顶。
4.装载时应均分载荷，以防偏重，严禁超载。
其它：
1.现场情况见场布图。
2.施工升降机拆卸起重设备选用12T汽车吊。
3.按施工组织设计所定方案进行拆卸。

施工升降机拆除施工安全技术交底书

单位：上海第二建筑有限公司机械施工公司
工程名称
海*大厦
施工地点
浦东南路、东昌路
施工单位
机施公司
部门负责人

电梯型号
BAODA SCD200/200AJ
电梯拆卸高度
130米
40m
设备编号
S2026s
统一编号

拆除负责人

计划拆除日期
2011年12月底
交底内容:
1.进入现场必须遵守安全生产六大纪律。
2.装拆人员不准穿硬底、高跟皮鞋。衣着紧身、灵便,佩戴安全带。
3.设置安全警戒区域,并派专人监护。
4.施工升降机拆除程序中,严禁缺螺栓、销轴、开口销等紧固件，瞎眼销、滑牙螺栓、报废的卸夹、轧头、钢丝绳等起重工具不得使用。
5.高空作业人员在拆装起重臂、平衡臂等悬空作业时,必须在各自位置上寻找适当的地方,系好安全带、挂好保险钩。
6.凡四级以上强风时,必须停止安装与拆卸工作。

上述交底内容，全部拆装人员已接受

技术交底人： 指挥签证：

接受人
设备主管 填表 陈 徐 2011年12月14日

施工升降机拆卸方案
一、工程概况
海*大厦工地位于浦东南路、东昌路处，由上海市第二建筑有限公司一分公司承建。本项目是集华东电网运行管理、电力生产调度、电力市场交易等功能于一体的综合性办公建筑。大楼地上部分由28层高的办公主楼与5层裙房组成，上部结构高度为128.4米，地下共4层。为配合主楼结构施工，与项目体相关人员商议后，在主楼处安装了一台宝达SCD200/200AJ施工升降机，现结构施工即将完毕，需拆除该台施工升降机。
该台施工升降机降节至15米时开始拆卸，拆卸时选用12t汽车吊。拆卸作业时，汽车吊支腿下需设置走道板。
二、编制依据
1.《施工升降机技术条件》GB/T10054-96。
2.《施工升降机安全规则》GB/T10055。
3.《建筑施工高处作业安全技术规范》JGJ80-91。
4.《建筑机械使用安全技术规范》JGJ33-2001。
5.根据BAODA SCD200/200AJ施工升降机使用说明书。
6. 海*大厦项目部提供的建筑结构及其它有关技术图纸资料。

三、需项目配合事项
1.在拆卸前，项目部应保证拆卸区域场地平整，车辆进出道路畅通。2.若需晚间零部件退场，请提供充足照明。
3.拆除施工升降机与建筑之间的通道板要特别注意：在拆除通道板之
前必须清除通道板上的建筑垃圾，防止建筑垃圾坠落。
4.在拆卸期间，必须在各作业区域布置好警戒线，并派专人监护。
5.根据施工升降机立竖杆拆卸顺序逐层拆去登楼平台及安全围护栏
杆。
6.拆卸施工升降机附墙时，请项目体搭设操作平台，操作平台的高度
控制在附墙杆下800mm左右。

四、拆卸准备
1.场地清理：清除场地内道路上的障碍物，并保证道路畅通。
2.组织拆卸作业队伍，做好作业前安全技术交底工作。
3.所有作业人员必须戴好安全帽，高空作业人员需系好安全带，作业
前对索具、起重机具、专用扳手及其他辅助工具要认真检查，发现
不合格的一概不准使用。
4.拆卸人员必须阅读和熟悉施工升降机使用说明书和拆卸方案，整个
拆卸过程需严格按拆卸的有关规定执行。
5.待拆施工升降机应保持机械性能完好，设备的金属结构无损伤，无
焊缝开裂，无严重锈蚀，在拆卸前对其他构件也均应认真检查，发
现问题及时整改。
6.设备拆卸前需对安全限速器进行坠落试验,确认待拆施工升降机安
全限速器工作性能安全可靠后方能进行拆卸作业。
五、拆卸步骤
1.在拆卸区域设置警戒线，有明显标志，并派专人监护。
2.机修工、电工对施工升降机进行全面检查，待检查完毕确认无误后，
提升工方可进入施工升降机进行施工。
3.逐层拆除楼层安全门和过道板。
4.将小吊车安装在梯笼顶面。
5.拆除冲顶限位，施工升降机驾驶员将施工升降机缓慢升至标准节顶
端，同时按下紧急停止按钮以防意外。
6.将对重落至对重弹簧上，松开钢丝绳绳卡，之后把对重钢丝绳卷到
梯笼顶部的绳筒上固定好，然后卸下天轮装置。
7.把一段安全栏杆打开，放下吊钩吊住最上面一节标准节的上部，然
后卸下连接螺栓，吊起标准节并将标准节放到梯笼顶上，然后关上
安全栏杆。将标准节送至地面。用同样的方法拆除其余的标准节。
在拆除标准节的同时拆下电缆导向架。
8.拆除立管。将梯笼顶部停在两根立管连接处，一人扶住立管，另一
人松开内涨式竖杆接头，然后两人同时扶住立管将其拔出。（注：
拔出立管时防止内涨式竖杆接头同时带出）
9.拆除登楼平台梁。四人抱住平台梁，同时松开连接手铐，将平台梁
慢慢移至梯笼顶上。
10. 降机至附墙连结处，先拆除附墙拉杆之间的斜撑然后卸下附墙拉
杆与耳板之间的连接螺栓后，将附墙拉杆慢慢传到梯笼顶上。用氧
-乙炔割除墙面埋件上的附墙耳板，同时做好防物件的坠落措施及
使用氧-乙炔时的防火措施。
11.动火作业前，应办理动火审批手续，严格执行一点（动火点）二证（动火许可证，操作证）一器（消防器材）一监护（动火现场监护，必须进行旁站式监控）的规定。
12.落实相应防火措施（灭火器、接火盘、清水等），作业时应清理动火作业现场及周围下方的易燃、易爆物品。消除隐患，落实措施方能作业
13.焊工必须持证上岗，并签定防火责任书。
14.严格按“十不烧”规定施工，氧乙炔钢瓶按规定安全距离堆放，
阳*照射强烈时，应当采取遮阳措施。
15.动火作业完毕后，焊工、气割工、防火监护人、现场负责人必
须检查施工下方，确定无安全隐患后，方可离开现场。
16.重复上述过程，直至标准节降到6米左右，用汽车吊吊下其余
标准节。
17.切断所有电源后，将对重吊出。
18.打开施工升降机刹车，松开滚轮及背轮，用专用钢丝绳吊住一个
梯笼，再用汽车吊将梯笼吊出。
19.卸掉所有地脚螺栓，然后用汽车吊将围护栏及施工升降机底架吊
出。
20.清理场地并将所有零部件装车运走。
六、汽车吊安全注意事项
1.司机必须全面了解起重机各工作机构的构造性能、操作方法和注意
事项，严格按说明书和指示牌中的规定进行操作。
2.起重作业前应平整场地，清理障碍物，选择坚实地基，调整支腿。
以保证回转支承面倾斜小于1°30’。
3.禁止不用支腿进行起重作业，支腿必须牢固可靠，不准用石块做支
腿垫衬物，必须用枕木。
4.吊起重物禁止伸缩吊臂。
5.吊起重物，调整工作幅度时（一般限于较小吨位），一定要在起吊
垂直允许的幅度内进行，决不允许超出起重垂直允许的幅度。
6.起重作业时起重臂下严禁站人。
7.禁止起重机吊拔埋在地下的重物或斜拉重物。
8.吊起重物后严禁调整支腿，需要调整支腿时应将重物放下并缩回吊
臂。
9.当起重机连续作业时应注意液压油温度不得超过75°C，否则应停
机冷却，待油温下降后再继续工作。
10.起重机作业只允许在车的后方及两侧方进行。（不包括具有前支
腿的起重机）。
11.放支腿时，一定要先放水平支腿，后放垂直支腿；收支腿时一定
要先收垂直支腿后收水平支腿。
12.空负荷时，各机件允许同时动作，吊重物时严禁同时操作。
13.在起重作业期间，不允许随意拨动离合器操纵杆手柄。
14.司机与起重工必须密切配合。操作前必须先鸣喇叭。
15.起重机不得在斜坡上横向作业更不许朝下坡方向转动起重臂。
16.起重臂与输电线路间的安全距离见下表
输电线路电压
1千伏以下
1-20千伏
35-110千伏
154千伏
220千伏
允许与输电线路的最近距离
1.5m
2m
4m
5m
6m
17.汽车吊司机必须经上级有关部门培训考试合格，并发给操作证，
方能上岗操作。
七、施工升降机拆卸安全注意事项
1. 严格执行安全生产六大纪律。
2. 拆卸时要有专人负责、专人指挥，专人监护。拆卸前专业技术人员、拆卸负责人必须必须将当天的工作内容及针对性的安全注意事项向作业人员交代清楚，做到职责分明、分工明确，并双方签字确认。
3. 拆卸前，应设置警戒区域，无关人员不得入内。
4. 拆卸所用工具、索具必须符合安全要求，高空作业时所有工具、物件应安放稳妥，以防坠落伤人。
5. 进行梯笼爬行作业前，必须确保制动器及防坠装置良好。
6. 拆卸作业人员在捆扎标准节前必须清除掉连接处的污物，捆扎时要认清方向并系好缆风绳，防止晃动而碰撞梯笼。
7. 梯笼行驶至最上两节标准节时，应注意预先停止，以防冲顶。
8. 梯笼装载物件时要均匀分布，防止偏重，严禁超载。
9. 在使用氧-乙炔时，须严格执行动火审批制度并按照氧-乙炔使用安全规定进行操作，同时落实好各项防火措施。

上海市第二建筑有限公司机施公司

12T起重性能表

应 急 救 援 预 案

工程名称
海*大厦
预案类别
触电事故、高空坠落事故、火灾事故、坍塌事故
工 期
拆卸期间
责任人

日 期
2011-12-14
审批人

审核人

编制人

为了确保海*大厦施工升降机拆卸作业中发生了触电、高空坠落、火灾、坍塌等事故以后，能及时、迅速、有效的开展应急救援工作,最大限度的保证人员生命安全,降低人身伤害及财产的损失，特制定本应急准备与响应救援预案.
一、 组织机构
成立应急准备与响应救援领导小组,负责指挥及协调工作.
组长:
成员:

具体分工如下:
1. ***负责现场,其任务是了解施工现场环境，做好现场勘查，明确安全路径和通道，向作业班组做好应急交底，掌握事故情况,组织现场抢救指挥和安全撤离工作，事先做好分工，组织应急车现场辆待命。
2. **监督做好应急交底，事故发生后，负责各方面的联络,任务是根据领导小组命令,及时布置现场抢救,保持与当地建设行政主管部门、劳动部门等的沟通,并及时通知公司应急领导小组和当事人的亲人.
3. **** 负责维持和保护事故现场、做好问讯记录,保持与公安部门的沟通.
4. 应急救援人员分工：
严***负责应急救援现场全面指挥；
***负责与外部沟通协调，联系主管部门、医疗部门，及时报告
险情；
***负责现场应急道路的疏通和人员的疏散，与工地各相关方疏
通；
****负责搬抬搀扶伤员和应急抢救护送工作；
***负责楼上楼下信息的传递；
二、事故处理程序:
1.事故发生后,事故发现第一人应立即大声呼救,报告现场负责人 ***
2 、现场负责人****获得求救信息并确认事故发生，根据不同事故立
即采取相应的应急救援预案：
（1）触电事故：
①立即采用绝缘材料等器材使触电人员脱离带电体;迅速断电；
②立即组织现场拆装作业人员进行自我施救;并同时向当地急救中心
(120) 、电力部门报告；
③立即向分公司应急抢险领导小组汇报事故发生情况并寻求支持;
④严格保护事故现场；
（2）高处坠落事故：
①立即组织现场拆装作业人员进行施救;争取时间；
②立即向分公司应急抢救领导小组汇报事故发生情况并寻求支持;
③立即向当地医疗卫生(120) 、公安部门(110)电话报告，以求得到最快
救援;
（3）火灾事故：
①当接到火灾发生信息并确定后, 现场负责人立即报警，拨打”119”火
警电话,并同时通知公司应急抢险领导小组,同时组织现场人员及时扑
救火灾，按照“先控制,后灭火;救人重于救火;先重点,后一般”的灭
火战术进行；
②并派人及时切断电源,接通消防水泵电源,组织抢救伤亡人员,隔离火
灾危险和重点物资,充分利用施工现场地消防灭火器材进行灭火。
③当专业消防队到达火灾现场以后,火灾事故应急领导小组要简要地向
消防队负责人说明情况,并全力支持消防队员灭火,要听从专业消防队
的指挥,齐心协力,共同灭火。
④现场保护：当火灾发生和扑救完毕后,要派人保护好现场,维护好现场
秩序,等待对事故原因及责任人的调查；
（4）坍塌事故：
①立即组织现场拆装作业人员疏散、撤离，消除或降低人员损伤，在人
员安全的情况下，同时争取时间；做好财产抢救的准备工作；
②立即向分公司应急抢救领导小组汇报事故发生情况;
③如有人员受伤，立即向当地医疗卫生(120) 、公安部门(110)电话报告，
以求得到最快救援;
3.公司接到电话报告后,应立即在第一时间赶赴现场，了解和掌握事故情
况,开展抢救和维持现场秩序,保护事故现场，并及时向公司应急抢救领
导小组电话报告。在公司领导的安排下，做好救援方案，采取善后工作,
及时清理,将事故造成的垃圾分类处理并采取其他有效措施,从而将事
故造成的环境污染降到最低限度。
三、当事故当事人或受伤人员被送入医院接受治疗抢救后,公司应急抢救
领导小组即指令善后处理人员：
1.做好与当事人家属的接洽与善后处理工作。
2.按职能归口做好与当地有关部门的沟通、汇报工作。
四、事故发生后，成立调查小组，对事故原因、事故责任人进行分析，总
结经验教训，杜绝日后同类事件的发生。

上海***建筑有限公司机械施工公司
