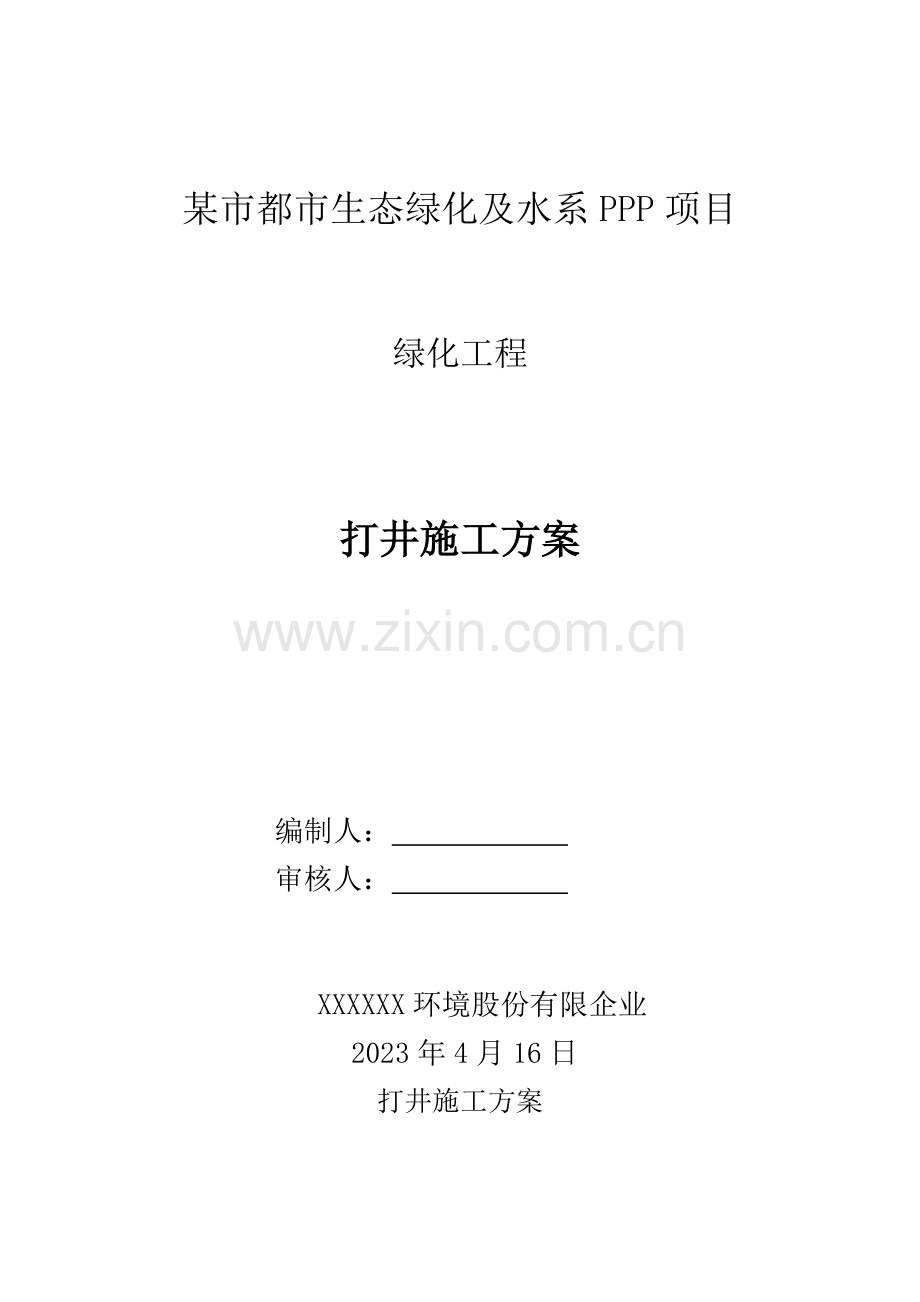

某市都市生态绿化及水系PPP项目

绿化工程

打井施工方案

编制人：
审核人：

XXXXXX环境股份有限企业
2023年4月16日
打井施工方案

一、工程概述：
1）工程概况：本工程为某市都市生态绿化及水系PPP项目绿化工程浇灌给水系统。
2）施工内容：绿化浇灌给水系统为就近打井，设迅速取水阀，人工浇灌，以供绿化浇灌用水。
3）施工根据：《室外给水设计规范》GB50013-2023
《室外排水设计规范》GB50014-2023
《建筑给水排水设计规范》GB50015-2023（2023年版）
《建筑给水排水及采暖工程施工质量验收规》GB50242-2023
《工程测量规范》GB50026-2023；
《施工现场临时用电安全技术规范》(JGJ46-2023)；
二、成井质量规定
因结合地形地质状况，保证出水量，清水，以及保证井旳使用寿命，本次选用8000㎜/350㎜钢筋混凝土焊接井管，选择粗黄沙做为滤料，井深度平地72米，土山顶上根据海拔高度合适加深。
三、施工设备
因本工地，施工条件差，地质状况复杂，上部粘泥，下部沉积岩，风化岩较多，选择使用目前最先进反循环GF250型钻机，本钻机长处是有越野性能，可以钻进泥沙层，和岩石层，还可以克服本工地泥泞，大土坡，软基等难走道路，还具有钻进速度快，清孔洁净，成孔率高，水质清，水量大等长处。
四、成井工艺
所有钻头直径为580㎜，一径究竟，采用低粘度造浆钻进，钻孔到达井设计深度后，根据泥浆比重状况，采用清水换浆10-30分钟后，提出钻杆，钻具。为防止泥沙淤孔，提前准备吊车，及时下管。
五、下管质量规定
井壁管和滤水管都采用钢筋混凝土焊接管，滤水管用80目尼龙网包扎3层，尼龙网外用头层竹帘包扎一层，用14号铁丝包扎牢固。沉淀管底用厚度50㎜钢板焊实封严，防止进入管内泥沙。吊车下管时每根管必须垂直，电焊工每根管连接处焊牢焊实，下到最会一根时，校正孔径，井管放到井孔中心位置，以保证井管周围滤料填均匀，围填高度根据井含水层旳高度确定，填至含水层上部5-10米处，滤料上面至地面采用黄粘土封闭。
六、安装潜水泵
打井完毕及时下潜水泵，为保证用水，本次采用QJ200型，9.2千瓦，流量32方，杨程65米潜水泵，潜水泵下井前必须加满清水，否则会导致电机缺水烧坏，下井防水电缆要牢固地绑在扬水管上，并固定在法兰线槽内，扬水管垫子放正，螺丝拧紧，保证法兰处不漏水，不漏气。最终井盖放置井管中心，以保证潜水泵在井管正中。
七、抽水，洗井
洗井时因工地上无动力电，需要发电机发电洗井，选用9.2千瓦电机配套发电机，以免达不到功率，烧坏潜水泵，发电洗井时，为保证人员安全，和设备安全，需要专业人员操作。
洗井抽出浑水，用水带送到甲方指定位置，直至洗到水清沙净，含泥沙量不超过十万分之一，告知甲方验收。
八、正常使用
安装变频控制柜，泵出水口与管道连接，然后送水到各个出水口，正常使用。
