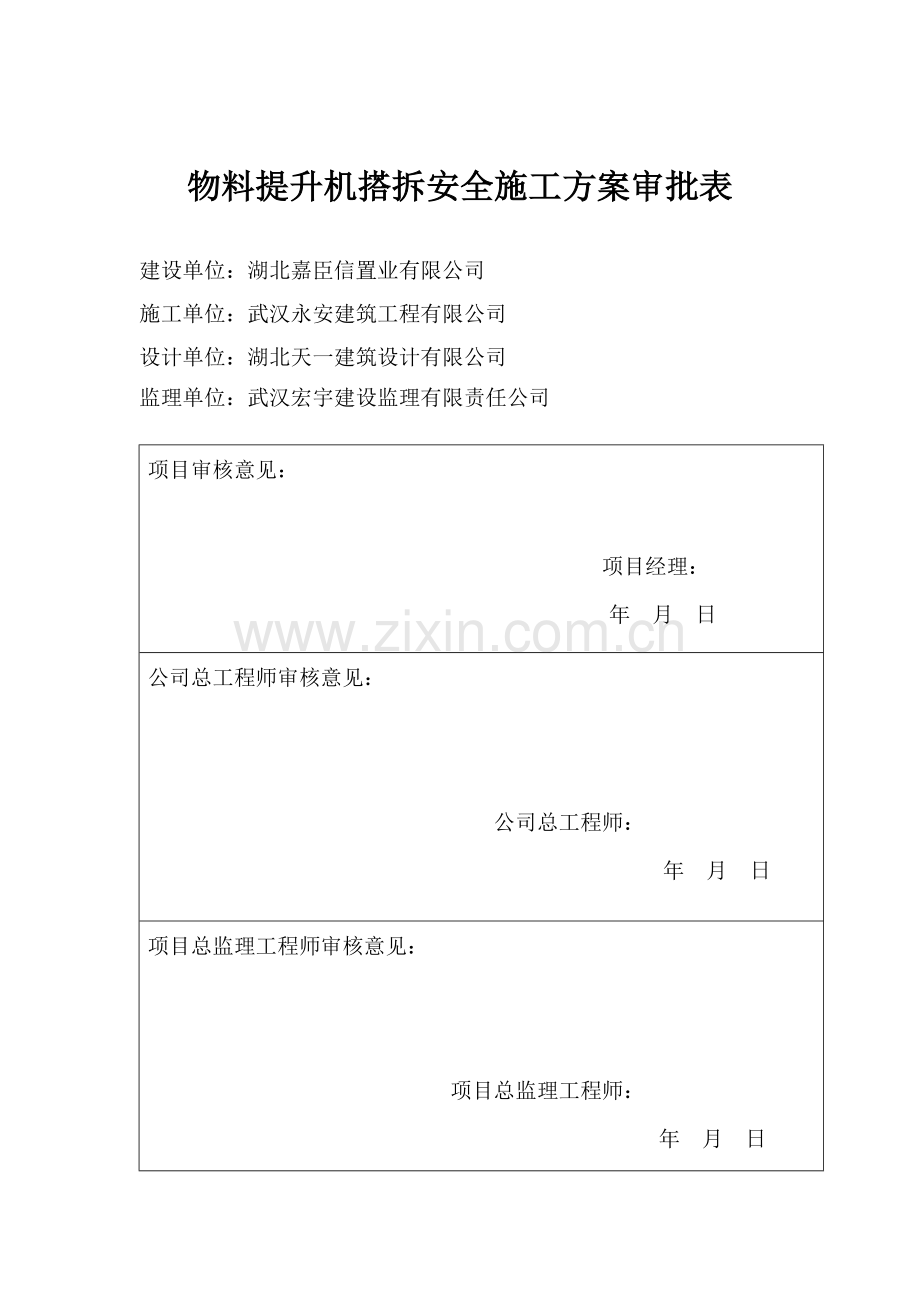

物料提升机搭拆安全施工方案审批表

建设单位：湖北嘉臣信置业有限公司
施工单位：武汉永安建筑工程有限公司
设计单位：湖北天一建筑设计有限公司
监理单位：武汉宏宇建设监理有限责任公司

项目审核意见：

项目经理：
年 月 日
公司总工程师审核意见：

公司总工程师：
年 月 日
项目总监理工程师审核意见：

项目总监理工程师：
年 月 日
物料提升机搭拆施工方案
第一章：工程概况
本工程位于蔡甸区南湖生态旅游区南区打鼓渡，由5幢多层住宅组成。本工程总建筑面积为27535㎡，为五~十一层框架结构, 总高度20.5~38.5m。本工程室内地坪标高相当于绝对标高20.67m，室内外高差为0.9m。
1.3 本工程采用型号为SS80EA的物料提升机高度一般为24~42米。
第二章 编制依据
编制本工程物料提升机搭设、拆除施工方案的依据：
2.1 中华人民共和国行业标准《龙门架及物料提升机安全技术规范》JGJ88-92。
2.2 中华人民共和国行业标准《建筑施工高处作业安全技术规范》JGJ80-91。
2.3 中华人民共和国行业标准《施工现场临时用电安全技术规范》JGJ46-88。
2.4 中华人民共和国行业标准《建筑施工安全检查标准》JGJ59-99。
2.5 中华人民共和国行业标准《建筑机械使用安全技术规程》JGJ33-2001。
2.6 湖北省建委、武汉市城建安全生产管理站等有关部门的文件规定。
2.7 企业与项目部的安全保证计划。
2.8 按照规定编制的物料提升机施工方案，以确保本工程脚手架的可靠性、稳定性和安全性。
第三章 物料提升机安装与调试
3．1 基础
在施工现场选择合理的安装位置，对物料提升机的安装基础，根据所建楼层的高度计算混凝土基础的大小和深度，一般情况基础的重量是所安装设备质量的3倍以上，底坐基础一般不小于4.5×1.2×1.0ｍ，混凝土标号不低于Ｃ20。
基础表面应平整，水平度偏差不在于10mm。
基础尺寸预埋地脚螺栓按物料提升机架规格订货时在合同中规定。
基础四周不得有积水现象，必要时在基础四周开挖排水沟。
3.2 安装与调整程序
（1） 先将工作台内放在基卒上，再将标准节放入工作台（730×630），再将标准节与底座的连接螺栓拧紧。
（2） 安装工作平台上吊杆
提升工作平台（超过吊杆顶部高度），并使工作平台下平面高于吊栏顶部（应方便吊栏的安装）。
（3） 吊栏的安装
1、 将吊栏置于两标准节中，并使吊栏的导轮槽嵌入标准节导轨中。
2、 安装停层保护装置。
3、 安装防坠器装置。两装置共用标准节内侧导向管（Φ48）。
（4） 将卷扬机用钢丝绳依次通过各滑轮与吊栏联结好，然后调整好防坠器、平层保护装置至适宜。应使其反应灵活可靠。吊栏应上下自如，不应有卡滞现象（空载）。
（5） 电气系统安装调试
将卷扬机电控和监控、对计装置按电气线路原理图（接线图）要求进行安装，并调试至适宜。
（6） 标准节的加高
初次为用户安装一般只安装五节（10米），以后的加高按说明书要求进行加高。
1、 每安装一节标准节必须检验立柱轴心线对安装底座水平基面的安装垂直度，其公差不得大于立柱架设高度的1/1000。
2、 每节安装时应不用施加外力情况下顺利进行，不允许加垫片进行调整。
3、 立柱接高后，应从上至下逐个拧紧标准节连接螺栓，并在螺栓螺纹上涂黄油，以防锈死。
4、 升降机最大自由高度为6米，超过时要求每隔4米有一刚性附着，当提升高度超过30米时，还需要增设垂直剪刀撑。
5、 附墙前应随着施工进度做好墙体附着点的预埋件的工作。
6、 首次附墙应在主架高度的6到8米之间。
7、 附墙钢管每端至少要用两个扣件锁住。
8、 在加高主架高度前，一定要先做好附墙工作，一道附墙上可一次加高8至10米标准节。
9、 随着楼层的增高，必需层层附墙，附墙件禁止直接附着在建筑脚手架上。
（7） 应注意事项
1、 根据工作需要，调整好吊栏上、下限位高度，以防止冲顶和撞地发生。
2、 利用卷扬机提升工作平台时，卷扬机操作人员应与工作平台人员密切配合，以防止工作平台“冲顶”滑出。
(8)安装卷扬机
卷扬机的安装按说明书进行。
如配套本厂生产的卷扬机，除按卷扬机说明书外，对卷扬机上配置的上、下高度限位器，按物料提升机架实际作业高度，根据本厂提供的《多功能行程限位器》中调整程序进行调整。
卷扬机安装好后，应对卷扬机进行空运转（正、反转），确认其是否符合规定要求。
（9）安装架体进料口安全门
在物料提升机架的进料口方向，借用大、小连接板，将安全门道轨及安全门固定物料提升机架上。
穿好钢丝绳（左、右各一根），将钢丝绳两头分别固定在安全门和开门横梁上，并使二根钢丝绳的张力基本一致。
向下拉动开门横梁，把横梁上的挡块置于吊篮下部，使吊篮将开门横梁压住。
3.3 调试与试运行
⑴断绳保护器的调试
断绳保护器安装有吊篮的两侧，并同导向轮安装在一起。
断绳保护器的常开负载为200kg，即吊篮自重应达到200kg以上，吊篮才能正常下降。
在吊篮内放大约50 kg的重物（如砖块），吊篮能升降自如；搬掉重物，吊篮只能上升，不能下降，提升钢丝绳呈放松状态，证明断绳保护器正常。
⑵安全门的调试
开动卷扬机将吊篮向上提升至安全门关闭，吊篮底部脱离安全门开门横梁挡块。
开动卷扬机放下吊篮，吊篮底部压住开门横梁挡块，安全门向上自动升起。
按上述步骤反复三次以上，做到安全门开、闭自如，无卡现象，牵引钢丝绳在滑轮内转动灵活，并同其他构件无任何磨擦。
⑶起重量限制器的调试
起重量限制器是同地滑轮设计在一起的，当吊篮负载超过所设定的起重量时，卷扬机会自动关机。（带机重限制地滑轮上由用户自备行程形状型号为3SZ1320－10）。
在吊篮内放所需的重物，其重量不超过物料提升机架额定负载105％。
开动卷扬，将吊篮提升到一定高度（一般为离地而30mm）。调整起重量限制器螺杆上的锥形螺母的斜面碰到限位开关的角头，至限位开关动作，此时，卷扬机上升动作停止，只能下降。
放下卷扬机，再开动卷扬机使吊篮上升，此时，卷扬机不能提升。
搬掉一些重物，使吊篮内重物的质量略少于额定载负。开动卷扬机，吊篮能升降自如。
以上二条反复二次以上，做到起重量限制器能正确动作。
⑷出料门安全停靠装置的调试。
开动卷扬机，使吊篮上升。
当吊篮上升至接货平台附近，停靠挡杆此时应处在水平撑上端，和斜撑下端，卷扬机停止工作，打开出料安全门，停靠挡杆利用出料门的联动作用弹出。
开动卷扬机，使吊篮下降。
关上出料安全门，使停靠挡杆缩回，挂上安全锁，开动卷扬机，使吊篮下降。
停靠检查反复三次以上，做到停靠装置所有动作连贯灵活，停层档杆平行进出，无磕碰，无移位和变形。
⑸钢丝绳过路保护的检查
钢丝绳各过路保护全部设计在各滑轮组上，能有效防止钢丝绳跳绳脱槽。
钢丝绳过路保护其滑轮与挡块之间的间隙应不小于钢丝绳直径的20％。
⑹试运行
吊篮内安装额定载负，在全程起升高度内反复升、降吊篮三次以上，做到物料提升机架体无变形和摇晃（目测），各滑轮组转动灵活，所有紧固件无松动现象，吊篮在滑道内无异常声响，各安全装置动作正常。
3.4 物料提升机拆除技术要求
物料提升机搭至11m高度必须设临时缆风，待固定缆风或附墙支撑设置后，方可拆除。缆风绳与地面夹角应为，与地锚或桩头必须牢固连接。地锚、桩头要安全可靠，桩头后须有拖桩。
物料提升机的平撑、斜撑、缆风绳等严禁随意拆除。
拆除物料提升机，应先设置临时缆风。遇设有二道缆风绳的物料提升机，应对下层缆风绳采取可靠的安全措施后，方可拆除顶层缆风绳。
搭拆物料提升机要设警戒区，并指定专人负责，操作人员必须佩戴安全带。
第四章 使用与管理
经试行正常后才能投入工作。
吊笼出料门未关牢锁紧，严禁开机。
各传动机构和安全门轨道定期注油，一般一个月一次。
每星期一次检查所有紧固件是否松动现象。
吊篮严禁载人。
严禁超负荷及超高度使用。
经常检查丝绳是否有断丝、断股现象，一经发现，立即更换。
保持钢丝绳在卷筒上排列整齐。
卸料平台应有防护栏杆和防护门。
严禁使用单股钢丝绳作为提升钢丝绳。
安装时，必须系好安全带，戴好安全帽。
拆除时，严禁从高处向下抛掷物件。
物料提升机安全人员，应按高处作业人员要求，经过培训持证上岗。
