变压器安装施工方案1.doc

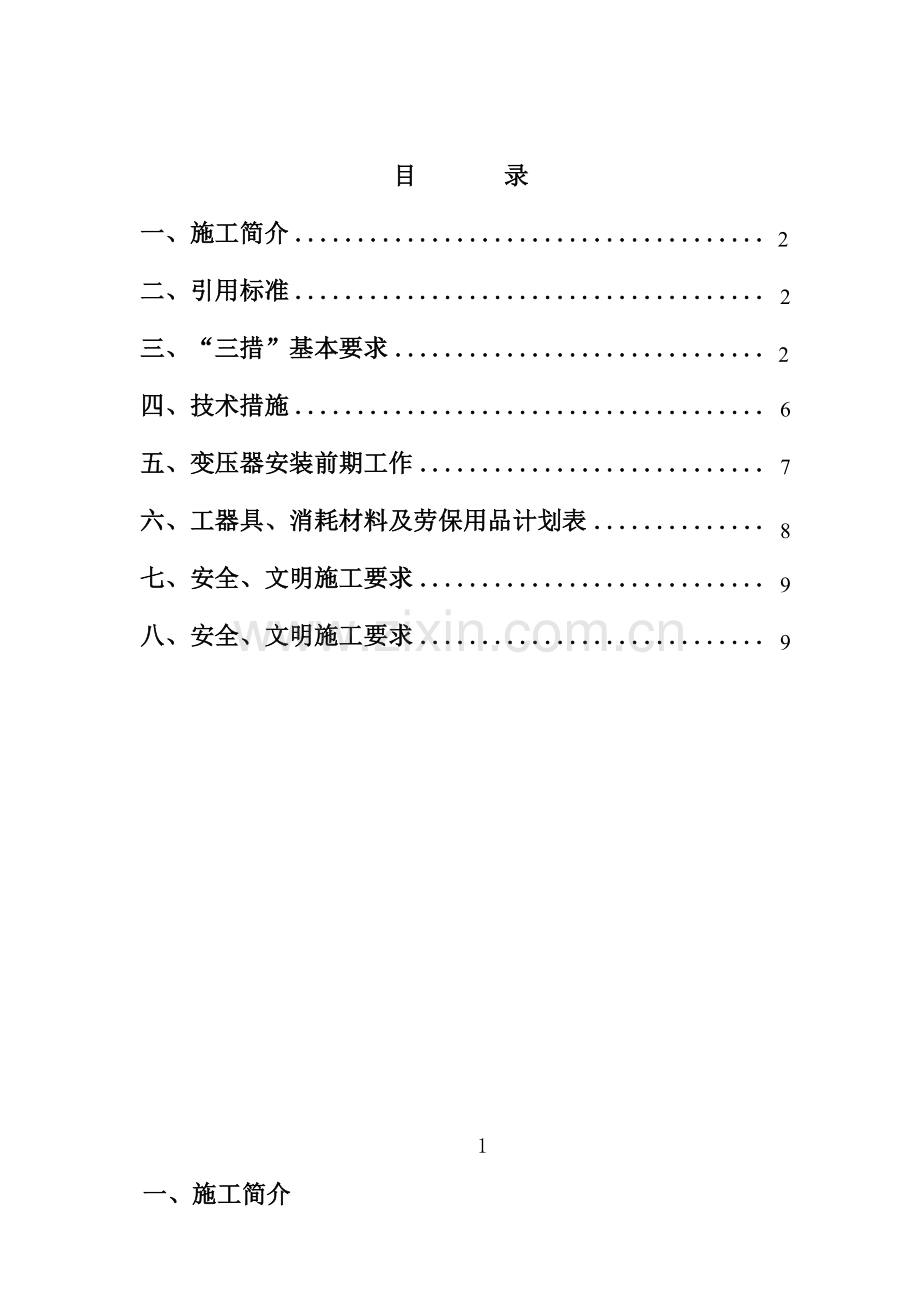

目 录
2
一、施工简介
2
二、引用标准
2

三、“三措”基本要求 6

四、技术措施 7

五、变压器安装前期工作
8
9
六、工器具、消耗材料及劳保用品计划表
9
七、安全、文明施工要求
9
八、安全、文明施工要求

1
一、施工简介
江城县2011年农网改造升级10kV及以下工程，本期共安装一台SZ11-5000/35油浸式变压器。变压器由广州广高高电器有限公司制造。技术参数为：
1、 型号：SZ11-5000/35GY
2、 频率：50Hz
3、 电压组合高压：35±3×2.5%（KV）；低压：10.5KV
4、电流高压：82.5；低压:274.9
5、连接组标号：Yd11
2012年6月30日，变压器到达现场，并就位到基础上。
二、引用标准
1、 电气装置安装工程电力变压器验收规范GBJ148-90
2、 电气装置安装工程电气设备交接试验标准GB50150-2006变压器部分
3、 主变安装调整按产品说明书、设计施工图和现行实施
三、“三措”基本要求
1、组织措施
施工负责人：XXX
负责工程现场工作总的管理、指挥和协调
工作负责人：XXX
负责组织施工前的现场查勘，作业人施工过程中的安全监护，施工工
器具、设备、材料的准备工作，施工人员的组织，按施工进度进行每日工作安排， 协助工程施工总负责人协调、管理现场工作。
工程技术负责人：XXX
负责安装前变压器资料的收集，协调工作负责人、施工总负责人作出变
压器安装方案，协调、解决现场工作所遇到的技术性问题，指导现场施工
工程安全负责人：XXX
负责监督作业人员按安全规程作业，纠正违规，对违规人员进行安全思
想教育，检查现场安全措施是否完善
工程起吊负责人：XXX
负责检查吊绳、吊具、被吊物的绑扎，起吊的指挥
工作人员： X人
在各项目工作负责人的安排下按规程、规定、工艺要求进行工作。
2、安全措施
1）、在工程进行具体施工前，组织全部施工人员进行安全学习，反习惯性违章的学习和开工前的动员会，交代好各方面的安全措施等。
2）、在工程进行具体施工前，对全体参加施工的人员，施工的安全用具作一次全面的检查，对损坏及不齐的给予更换及配齐。
3）、工程开工时应先办理工作票，汇同值班人员一起，做好安全措施，该隔离的一定隔离，对带电设备一定要有明显的标示牌。
4）、施工正式实施时，工作负责人应向施工人员宣读工作票，并针对施工现场同值班员做好安全措施，同时向施工人员交代清楚什么地方带电，什么地方施工等安全注意事项。
5）、施工人员应佩带好个人安全工具，必须正确配戴安全帽，穿好工作服，高空作业必须正确使用安全带。
6）、在施工过程中，认真贯彻“不伤害别人，不伤害自己，不被别人伤害” ，的原则，全体人员发扬相互关心，相互爱护，相互帮助的精神，在安全中相互监督，保证施工中不发生误入带电设备的人身事故和其它伤亡事故。
7）、涉及重大安全问题的施工，必须在领导进入现场后，制定出妥善的施工方案后方可进行施工，并请安全监督部门到现场给予指导。
8）、在施工过程中，对请用的民工委派专人监护，负责民工施工安全。
9）、对现场安装、施工人员，随时进行安全思想教育，随时提醒，不能误碰带电设备，更不能穿越围栏误入带电间隔。
10）、做好工作范围的围栏，警识标示牌要齐全、有效。
11）每次作业前认真检查起重受力工器具是否可靠、灵活（吊车、绳、滑车、绳套、卡环）。
12）高空作业严禁有任何物件、工器具坠落，防止坠物砸损运行设备。手动工器具用工具包携带，工器具上下应用小绳传递。
13）吊车进场作业，应按规定的路线行驶，设专人监护吊车臂的转向、臂长、爬杆高度、作业半径、停车位置。
14）、安装调试主要危险点及预防措施:
(1) 危险点: 作业任务不清楚。
控制措施:对施工作业现场,应按有关规定编制施工安全技术组织措施
计划,并需组织全体作业人员结合现场实际认真学习，做好事故预想。
(2) 危险点: 作业组的工作负责人和工作班组成员选派不当
控制措施: ①选派的工作负责人应有较强的责任心和安全意识,并熟练
地掌握所承担的安装项目和质量标准。②选派的工作班成员需能在工作负责人指导下安全.保质地完成所承担的工作任务。
(3) 危险点: 安全用具、工器具不足或不合规范。
控制措施: 检查着装和所需使用安全用具是否合格齐备。
(4) 危险点: 无票作业
控制措施: 认真执行工作票制度和保证安全的组织措施,坚决制止无票作业。
(5) 危险点: 监护不到位
控制措施: ①工作负责人正确、安全地组织作业,做好全过程的监护，②作业人员做到相互监护、照顾和提醒。
(6) 危险点: 人身触电
控制措施:①作业人员必须明确当日工作任务、现场安全措施、施工范围。②现场要使用专用电源,不得使用绝缘老化的电线,控制开关要完好,熔丝的规格应合适。③低压交流电源应装有触电保安器。④电源开关的操作把手需绝缘良好。⑤接线端子的绝缘护罩齐备,导线的接头须采取绝缘包扎措施。
(7)危险点: 使用梯子不当造成摔伤
控制措施:①梯子必须放置稳固,由专人扶持或专梯专用,将梯子与器身
等固定物牢固地捆绑在一起②上下梯子和设备时须清理鞋底油污
(8)危险点: 高空坠落
控制措施:①高空作业必须系好安全带,安全带的长度及系的位置必须合适。②严禁将物品上下抛掷,防止高空人员失手晃下,要按规定使用梯子。
(9)危险点: 发生火灾
控制措施: ①作业现场严禁吸烟和明火,必须用明火时应办理动火手续,并在现场备足消防器材。②作业现场不得存放易燃易爆品
(10)危险点: 吊车使用不当
控制措施:①在吊车施工过程中必须核实吊车吊臂在施工时转动最大
圆周对带电部分的安全距离是否满足各电压等级安全距离。②应作好吊车的接地措施，防止感应电伤人。③注意吊车使用前打腿工作，不能将吊车腿打在电缆沟等危险位置，防止吊车在起吊过程中发生侧翻。④吊车的起吊重量应严格按照起吊标准执行，严禁超负荷起吊。⑤吊车操作人员必须经过专业培训并持证上岗。⑥吊装如高压套管等重要时严格安装厂家作业指导书以及规范要求进行吊装作业。⑦严禁在吊臂下放站人。⑧吊装过程严格听从吊装指挥人员指挥，不得在吊装指挥信号不明确的情况下进行操作。⑨在施工前核实吊车的运行状况，吊车不得带病进行施工。⑩吊车起吊物件时吊钩处应有防滑措施，防止物件在起吊过程中滑落。
四、技术措施
1、施工前，组织专业人员对施工现场进行勘测、核实，同时认真学习有关技术文件、规程，施工中一切按规程进行。
2、施工前将切割机、钳工桌、钻床等大型设备送到现场,按照定置图摆放整齐。
3、安全、技术人员应经常到施工现场指导工作，对技术问题严把技术关。
4、对设备存在的缺陷，应及时通告供应部门与厂方取得联系，提出解决办法。
5、施工中的一切设备、材料，应按照电力安装中要求的质量、数量进行施工。
6、充分发挥施工人员的主观能动性，在保证施工质量的同时，再大胆采用新技术、新工艺。
7、施工中如遇技术问题，应及时通告技术负责人共同解决，如遇重大技术问题，技术负责人应请示领导及总工共同解决。
8、严把试验关，对一切设备的试验，应严格按标准化安装规范试验标准中规定的试验标准进行试验。
五、变压器安装检查前期工作
（一） 油处理
1． 将厂家配套供应的绝缘油油罐编号后，每罐均取样分别送检。
2． 根据检测结果，确定是否达到标准。注入变压器的油，必须符合以下标准：绝缘强度不低于50kV，介质损耗角 正切值不应大于0.5%（90℃时）。
（二） 主变附件开箱检查及管路清洗
1． 按照说明书中的拆卸一览表清点附件箱数应齐全。包装外观完好，作好记录；
2． 按照附件的装箱单和组装图清点数量，应齐全，检查附件的外观质量应完好无损、无变形、变质，并作好记录；
3． 对各种电气表计、气体继电器，接线箱等应防潮保管，并将温度计和气体继电器送法定计量单位校验；
4． 对各种规格的管路用合格的变压器油清洗干净管内的尘土杂物。端头用塑料薄膜封好扎紧待用；
六、工器具、消耗材料及劳保用品计划表
名称
规格
数量
汽车吊
起吊能力25T
1台
手动起动葫芦
2t
2只
兆欧表
1000V，2500MΩ；500V，2000MΩ
2只
力矩扳手
M10、M12、M16、M20
1套
梯子
5m、3m
2把
干粉灭火器

1套
紧固螺栓用普通工具

1套
纲丝绳套
φ15mm
2根
纲丝绳套
φ10mm
1根
纲丝绳套
φ15mm
2根
纲丝绳
12m,10m,6m
各一套
撬棍
L=1.5M
5把
扳手
18寸
2把
扳手
15寸
2把
扳手
12寸
2把
梅花扳手
30-27
6把
梅花扳手
19-17
2把
呆扳手
30-27
2把
呆扳手
10-8
2把
呆扳手
10-15
2把
聚乙烯薄膜

适量
手电筒
电压4。5~6V
2只
无毛头布
300mm×200mm
适量
钢丝刷、毛刷

各2把
酒精

足量
手套

50双
毛巾

6条
剪刀

2把
七、变压器安装
由于35KV变压器重量只有10650KG，我司采用25T吊车直接吊装就位。
八、安全、文明施工要求
1）、施工人员应穿防滑鞋；检查安全带是否完好；工器具是否系上白纱带，做好防滑、放坠落措施。
2）、施工人员除了带工器具外，其他任何物品严禁随身携带。
3）、工器具的传递需由专人负责，严禁抛掷工器具等其他物品。
4）、施工中所有备用或换掉不用的螺栓必须分类放置。需特别注意的是在变压器本体上工作，卸掉的封盖螺栓必须装入专门的工具包；封盖打开后，防止杂物落入。
5）、所有工器具必须由专人负责，所有工器具的使用，做好记录。
6）、施工过程中所产生废油、棉纱等，必须立即清理，统一放置。
7）、施工现场严禁烟火。
8）、吊装前负责起吊指挥的人员必须同吊车操作人员一起统一指令方式，同时交待清楚关键环节的起吊特殊要求。起吊时操作人员必须听从指挥人员的指令，其它任何人不得参与，只有提出建议。如指挥人员方法不妥有安全隐患，可立即向项目部反应，由项目部最后裁定。
9）、起吊前指挥人员、安全监护人员、工作负责人一起对所有吊绳、吊具进行仔细检查，任何有安全隐患的严禁使用。并对施工现场中设备、吊车、机具的布置做好安排，排除一切安全隐患。
10)、 变压器上使用的竹梯应捆扎牢固，其高度不得高于变压器顶部，并用白棕绳牢牢系在变压器周围。
11）、在变压器顶部平台上施工所有人员必须系安全带。主变施工区域用安全围绳设置施工警戒线，无关人员不得进入施工区域，并派专人进行监护。
