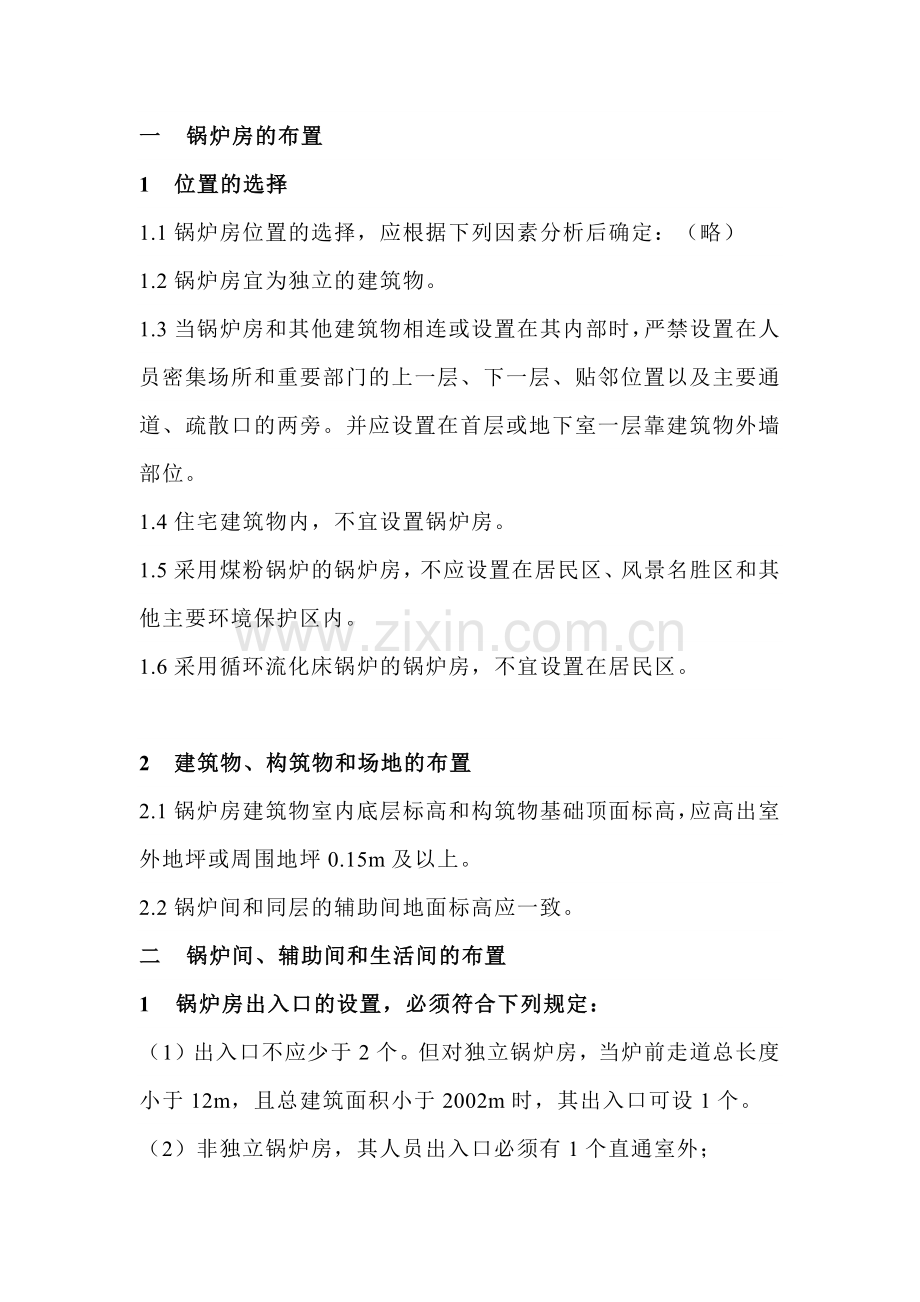

锅炉房设计布置的三大要点与要求.docx

一锅炉房的布置1位置的选择1.1锅炉房位置的选择，应根据下列因素分析后确定：（略）1.2锅炉房宜为独立的建筑物。1.3当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。1.4住宅建筑物内，不宜设置锅炉房。1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。2建筑物、构筑物和场地的布置2.1锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。2.2锅炉间和同层的辅助间地面标高应一致。二锅炉间、辅助间和生活间的布置1 锅炉房出入口的设置，必须符合下列规定：（1）出入口不应少于2个。但对独立锅炉房，当炉前走道总长度小于12m，且总建筑面积小于2002m时，其出入口可设1个。（2）非独立锅炉房，其人员出入口必须有1个直通室外；（3）锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。2 锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。3 锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。三土建要求1 锅炉房的火灾危险性分类和耐火等级应符合下列要求:（1）锅炉间应属于丁类生产厂房，单台蒸汽锅炉额定蒸发量大于4t/h或单台热水锅炉额定热功率大于2.8Mw时。锅炉间建筑不应低于二级耐火等级；单台蒸汽锅炉额定蒸发量小于等4t/h或单台热水锅炉额定热功率小于等于2.8Mw时，锅炉间建筑不应低于三级耐火等级。设在其他建筑物内的锅炉房。锅炉间的耐火等级，均不应低于二级耐火等级：（2）重油油箱间、油泵间和油加热器及轻柴油的油箱间和油泵间应属于丙类生产厂房，其建筑均不应低于二级耐火等级，上述房间布置在锅炉房辅助间内时，应设置防火墙与其他房间隔开；（3）燃气调压间应属于甲类生产厂房，其建筑不应低于二级耐火等级，与锅炉房贴邻的调压间应设置防火墙与锅炉房隔开，其门窗应向外开启并不应直接通向锅炉房，地面应采用不产生火花地坪。（4）锅炉房的外墙、楼地面或屋面，应有相应的防爆措施。并应有相当于锅炉间占地面积10的泄压面积，泄压方向不得朝向人员聚集的场所、房间和人行通道，泄压处也不得与这些地方相邻。地下锅炉房采用竖井泄爆方式时，竖井的净横断面积，应满足泄压面积的要求。当泄压面积不能满足上述要求时，可采用在锅炉房的内墙和顶部(顶棚)敷设金属爆炸减压板作补充。 注：泄压面积可将玻璃窗、天窗、质量小于等于120kg/m2的轻质屋顶和薄弱墙等面积包括在内。（5）燃油、燃气锅炉房锅炉间与相邻的辅助间之间的隔墙，应为防火墙；隔墙上开设的门应为甲级防火门；朝锅炉操作面方向开设的玻璃大观察窗，应采用具有抗爆能力的固定窗。2锅炉房为多层布置时，锅炉基础与楼地面接缝处应采取适应沉降的措施。3 锅炉房应预留能通过设备最大搬运件的安装洞，安装洞可结合门窗洞或非承重墙处设置。4锅炉房的柱距、跨度和室内地坪至柱顶的高度，在满足工艺要求的前提下，宜符合现行国家标准厂房建筑模数协调标准GB50006的规定。5锅炉房内装有磨煤机、鼓风机、水泵等振动较大的设备时，应采取隔振措施。1 锅炉房的火灾危险性分类和耐火等级应符合下列要求:（1）锅炉间应属于丁类生产厂房，单台蒸汽锅炉额定蒸发量大于4t/h或单台热水锅炉额定热功率大于2.8Mw时。锅炉间建筑不应低于二级耐火等级；单台蒸汽锅炉额定蒸发量小于等4t/h或单台热水锅炉额定热功率小于等于2.8Mw时，锅炉间建筑不应低于三级耐火等级。设在其他建筑物内的锅炉房。锅炉间的耐火等级，均不应低于二级耐火等级：（2）重油油箱间、油泵间和油加热器及轻柴油的油箱间和油泵间应属于丙类生产厂房，其建筑均不应低于二级耐火等级，上述房间布置在锅炉房辅助间内时，应设置防火墙与其他房间隔开；（3）燃气调压间应属于甲类生产厂房，其建筑不应低于二级耐火等级，与锅炉房贴邻的调压间应设置防火墙与锅炉房隔开，其门窗应向外开启并不应直接通向锅炉房，地面应采用不产生火花地坪。（4）锅炉房的外墙、楼地面或屋面，应有相应的防爆措施。并应有相当于锅炉间占地面积10的泄压面积，泄压方向不得朝向人员聚集的场所、房间和人行通道，泄压处也不得与这些地方相邻。地下锅炉房采用竖井泄爆方式时，竖井的净横断面积，应满足泄压面积的要求。 当泄压面积不能满足上述要求时，可采用在锅炉房的内墙和顶部(顶棚)敷设金属爆炸减压板作补充。 注：泄压面积可将玻璃窗、天窗、质量小于等于120kg/m2的轻质屋顶和薄弱墙等面积包括在内。（5）燃油、燃气锅炉房锅炉间与相邻的辅助间之间的隔墙，应为防火墙；隔墙上开设的门应为甲级防火门；朝锅炉操作面方向开设的玻璃大观察窗，应采用具有抗爆能力的固定窗。2锅炉房为多层布置时，锅炉基础与楼地面接缝处应采取适应沉降的措施。3锅炉房应预留能通过设备最大搬运件的安装洞，安装洞可结合门窗洞或非承重墙处设置。4锅炉房的柱距、跨度和室内地坪至柱顶的高度，在满足工艺要求的前提下，宜符合现行国家标准厂房建筑模数协调标准GB50006的规定。5锅炉房内装有磨煤机、鼓风机、水泵等振动较大的设备时，应采取隔振措施。
