雅马哈电话会议处理方案探析

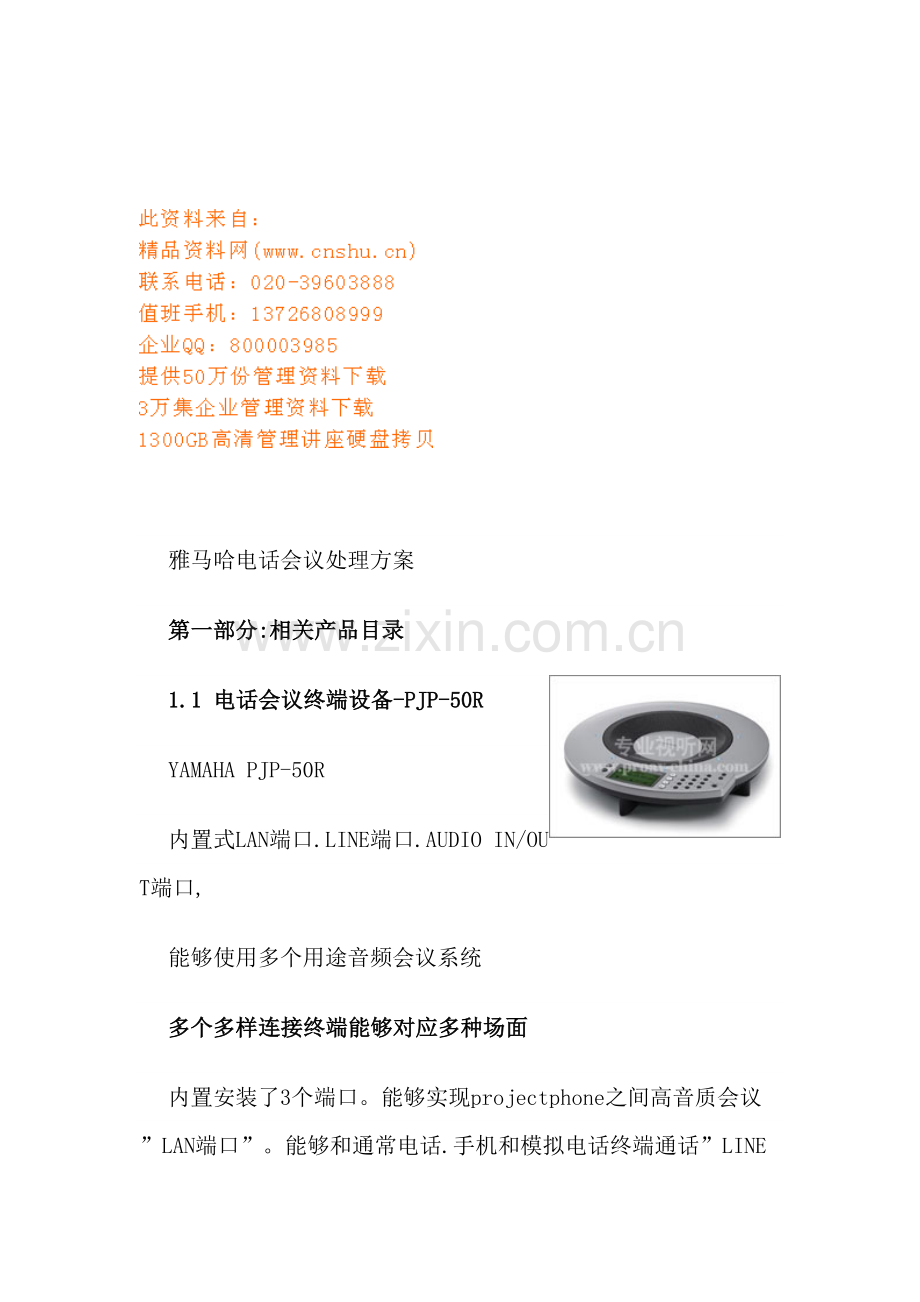

雅马哈电话会议处理方案
第一部分:相关产品目录
1.1 电话会议终端设备-PJP-50R
YAMAHA PJP-50R
内置式LAN端口.LINE端口.AUDIO IN/OUT端口,
能够使用多个用途音频会议系统
多个多样连接终端能够对应多种场面
内置安装了3个端口。能够实现projectphone之间高音质会议”LAN端口”。能够和通常电话.手机和模拟电话终端通话”LINE端口(用于模拟电话线)”。能够实现和个人电脑连接Web会议,作为软件电话麦克风兼扬声器能够使用”AUDIO (IN/OUT) 端口”。PJP-50R能够对应多种用途需要,是多用途端口音频会议系统。

内置式音频混合器能够利用
多种线路混合通话
PJP-50R有内置式多种式样连接终端,”IP 模拟电话＋音频”能够同事连接,通话。IP电话会议中,从外出地点用手机也能够参与会议,也能够使用电话,只用声音直接参与Web会议。

多数人会议也能够”易听”
再现说话人位置
麦克风阵列说话人位置检测功效和扬声器阵列虚拟音源生成功效组合,能够把通话地点座位位置相吻合声音再现出来,实现了”说话人位置再现模式”。从不一样位置声音能正确再现播放出,立即有多人讲话也能简单地分辨听清(IP2地点通话时,最多有3个说话人位置)

规格表:

1.2 多点音频控制单元(Sip Server)

   PJP-MC24是能配合IP音频会议系统PJP-50R使用实现多点同时连接通话音频会议专用SIP服务器。
规格表:

第二部分:处理方案说明
2.1 小容量会议系统
PJP-50R在没有使用多点控制单元(MCU)情况下,实现了最多可8方同时连接音频会议。网状连接时4方/级联连接时8方。
A..4方会议

其中全部设备均为PJP-50R。
B．8方会议

其中全部主机和子机设备均为PJP-50R产品。
2.2大容量会议系统
最大24分支同时连接
PJP-MC24是IP电话会议系统「PJP-100H」「PJP-50R」(以下简称「PJP」)能同时连接24个分支进行语音会议用多点连接装置(MCU)。「PJP-MC24」更能同时连接四台,四台连接时最大进行96个分支语音会议。
最大管理500台PJPSIP服务器功效
PJP-MC24搭载了SIP服务器功效,能管理、分配最大500台「PJP」SIP内线号码,因为有PJP-MC24管理着内线号码,即便在DHCP环境下只要在同一网络内也能使用「PJP」分配到各各SIP内线号码。
从Web浏览器来简单管理终端和会议召开
Web浏览器内会议召开预约、召集功效省却了接收、提议、呼叫功夫,能统一管理「预约、召开、终了」。还有终端管理、通信管理、会议管理全部能从Web浏览器进行。会议履历和异常时统计也能从Web浏览器管理、阅览。
从PC召集会议
多地点会议也能使用Web浏览器会议召集功效进行简单召开。假如在Web浏览器内预约了会议,会议召开时PJP-MC24自动进行PJP受発呼,分支会议参与者无须进行受発呼操作就能参与会议。

即时会议
由参与终端拨打会议召集者在会议开始时设定「会议室编号」,能召开2~10分支会议。在没有PC想立即开始会议情况下很便利。
PJP同伴间直接收发呼
拨打PJP登录SIP内线号码,能直接进行受发呼。直接收发呼情况下能进行2~4分支间会议。对日常分支间通话很便利。

会议连接形态
24分支会议
利用PJP-MC24语音混合功效最大能进行24分支会议。24分支会议同时召开会议数为1个。
PJP-MC24进行多台组合能进行48分支会议(2台连接)、72分支会议(3台连接)、96分支会议(4台连接)

利用PJP通信功效,能进行2~10分支会议。同时召开会议数为30个。

*因为PJP-MC24能管理通话数为200,PJP连接台数为200通话范围内。
*同时召开会议数累计为31会议(24分支会议×1,10分支会议×30)
PJP同伴间直接呼叫进行通话,PJP-MC24只进行SIP呼管理。

第三部分:系统架构提议
系统IP通信方案,假如联络点不在一个局域网内,需要向电信申请广域网暨公网固定IP地址。考虑到公网固定IP成本,提议在各分支机构间构建VPN,雅马哈路由器可提供自动构建VPN处理方案,以处理公网IP地址不足和成本过高问题。
第四部分:系统报价
