brazil的关键技术要点.doc

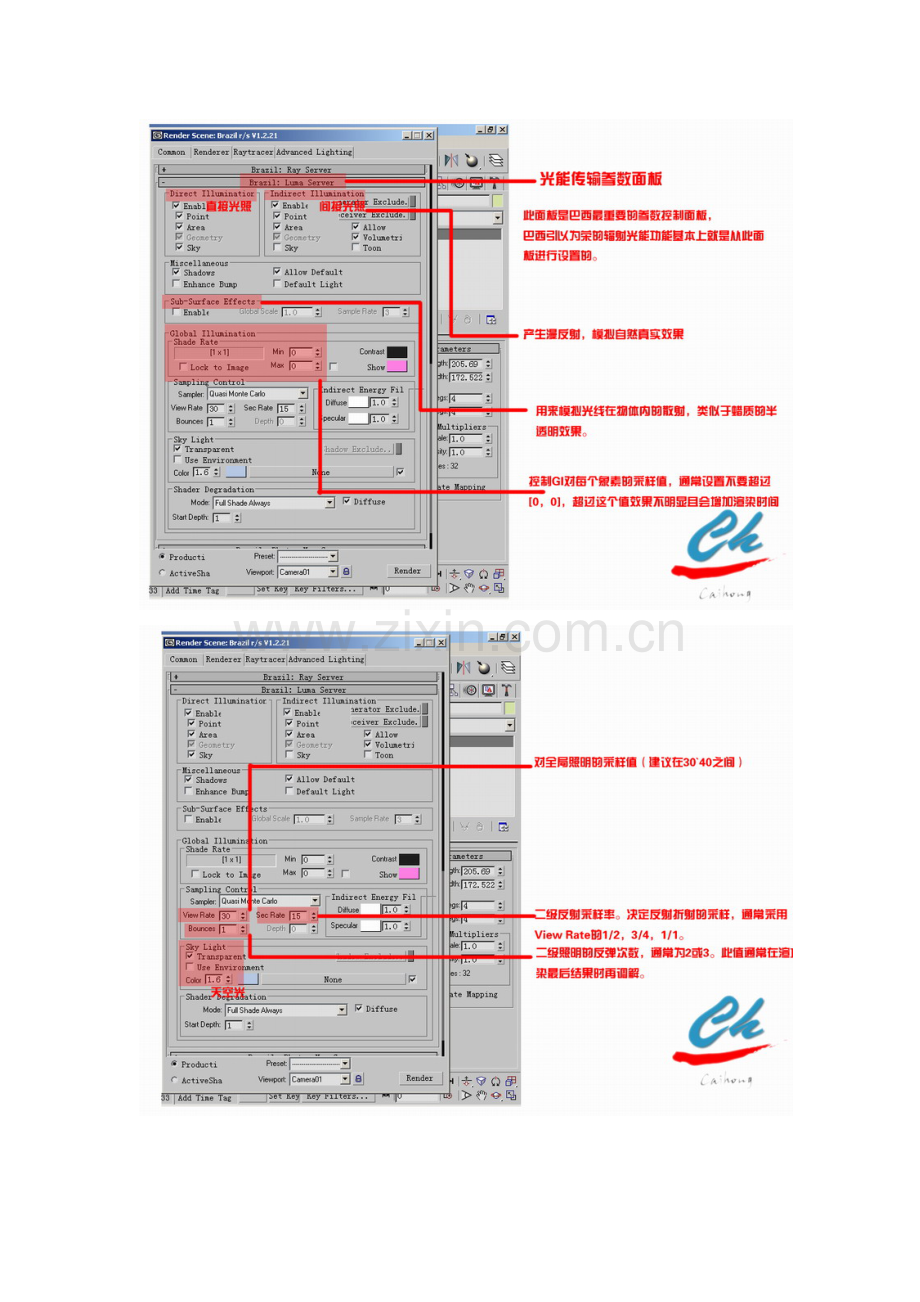

Brazil入门与进一步教程一方面来看一下巴西默认全局光照效果下面先看一下她渲染设立面板： 先来看一下General Options(普通设立) 卷展栏卷展栏，无非就是显示渲染信息提示面板设立，意义不大看图解决一切： 再来看一下渲染显示方式属性设立面板：buketing opnitions 再下一种就是渲染通道设立了，这里比较故意思，要是你一不小心点了某一项话，你渲染也许就是一片白或者是一片黑，但只需要弄明白她们各个参数含义，其实很简朴 接下来就是巴西图象采样率参数了 下面是采样参数不同对比，注意细节变化： 下面是景深某些： 接下来是巴西暴光控制，看参数对比，阐明一切问题 接下来就是最重要某些了，Luma Server Parameters （这是设立）Luma Server是你控制所有灯光设立地方。这些光源涉及所有max光源，巴西面光源，和巴西天空光。在这里你能控制所有灯光和阴影开关，也能控制这些灯光行为和精度。 看一下这个面板： 一方面来结识一下直接跟间接照明选项 下面就再看一下杂项参数还是用图解来阐明一切问题：Brazil （GI）全局光制作教程在理解巴西运作流程前，也许先得沟通某些前置观念：对于任何3D环境渲染，均是在平衡二个因素才干有说服力成果，一为针对对象自身Local材质设定，及第二,是 针对灯光Global照明设定，两者缺一不可. Local Illumination设定：即对象自身材质设定，使用何种材质(Material)及指定Shader(光影计算),再加上恰当贴图方式(Mapping)，可对3D对象自身调节出真实效果，使用巴西渲染好处在于其自身己提供了许多精致预设材质以便使用！但为什么经常Local对象调再好，整体渲染成果仍让人一看就有不真实感觉?因素就出在第二项因素. Global Illumination设定：也就是场景光源设定，在原始3D环境中，光源计算太过于完美，以致于光影分明！而在真实世界中并不是如此，虽然只有一盏灯，对象阴影也会被反弹光(bouncing light)所影响，而对象与对象之间互相辉映也会产生溢色效应. 上述两项因素就是各渲染器设法求解重点，从Local材质重新诠译，至全局光两大主流-Radiosity，Light Tracing理论以至较新Photon map光子模式，Fake GI等方式求解GI等等均是在设法仿真真实世界光影效果,巴西渲染器运作原理:巴西渲染器能进入业界，并广为接受因素在于其使用了Photonmap(光子贴图)方式，此种方式综合了Radiosity及Raytracing两种光学理论长处，使得在保持先进渲染图像同步也尽量提高了渲染速度，刚刚接触Brazil朋友，最容易混淆并且无所适从，恐怕就是在渲染阶段 Luma Server及Photon Map设定了，两者与否可单独使用?以及互相配合关保?如何使用才干产生最佳效果?在这里我将某些有关运作原理整顿如下: Photon Map是运用光源发射出光子理论，在撞击对象表面后铺下光子信息即形成所谓光子贴图，值得注意是，光子反弹撞击(如在一种密室中)，并不会能量衰减，而是运用俄罗斯赌盘机率，达到恰当光子数量衰减，而其能量不变，这样保证光子撞擎所挟带信息清晰，并且保证了渲染速度(不须追踪原始每一光子)，而光子贴图形成则是运用老式Radiosity演化计算成果. 在GI全局渲染过程中，这是运用光子贴图求解第一步，如要使Photonmap对的显现成果则必要通过Ray Tracing(即Luma Server)合伙. Luma Server第二环节则需Luma Server也就是改良过后Ray Tracing方式求解Photonmap影像，如果在计算出Photon Map后，至Luma Server内将Direct Illumination都关掉话，你可试着渲染一张图观测成果，你会发现成果令人大失所望，重新启动Luma ServerDirect Illumination才干计算出Photon Map直射光光影效光，但如果要计算出Photon Map全局光信息，尚须在Lumer Server内启动Indirect Illumination计算出PhotonMap内所挟带全局光子信息. 上面所说太过理论化了，咱们紧接着就做一种简朴练习来理解印证这些理论我在这里先架设了一种简朴场景，涉及一种box对象(房间，150 x150单位)，及一张椅子，有兴趣同步朋友，房间为Brazil Basic Material，用预设灰色便于实验观测.椅子为Brazil Advanced Material，使用Velvet Shader.咱们先不研究Local材质设定，专注于灯光渲染设定在房间顶部设定一种30 x30Rectangle Area灯光，第一次建立巴西灯光朋友也许不太习惯巴西方式：点，拖拉至恰当大小，双击确认，可至右方面板打开Area Light Options字段，确认X Scale x Y Scale = 30 x30.并且记得勾选Shadows再往下滑动面板启动Photon Maps字段，拟定Global一项在反白选取下，勾选Generate Photon，咱们就使用预设10000个光子数目.打开渲染对话窗口，并指定使用Brazil为执行渲染器接下环节，咱们试试不同渲染设定，进行比较.在建立好灯光及指定为巴西渲染后，咱们将渲染面板往下滑动观测一下有关默认值，先启动Photon Maps一栏，注意Global及Caustics默认值均为关闭状态，再打开Luma Server，当前只有Direct Illumination在勾选状况下，这阐明了默认值只启动了灯光直接照明计算，可先试着输出一张图，观测成果，先忽视图片所呈现锯齿状况，咱们到最后再来解决.巴西默认值，只启动了Luma ServerDirect Illumination计算成果. 将Photon Maps字段内，选取Global一项，并勾选Active，绿灯亮了，表达已在作用下，注意板面上默认值设定，再渲染一张图比较成果. 感觉不出很大差别. 这是未启动Luma Server中Indirect Illumination时，光迹追踪(Raytracing)无法用上铺在对象表面光子贴图(Photon Map)，因此仍只是等于直接照明(Direct Illumination)成果回至Luma Server内，勾选Indirect Illumination内Enable，你须注意是在Sampling Control内，当前Bounces = 1，意即光迹从镜头(即求解影像每一像素)逆向先追踪至对象表面光子铺图信息求解影像.渲染一张图观测成果，你会发现渲染成果更糟了，这是对于indirect Illumination反弹一次求解，默认值所产生仍光子数量不够所致.至Photon Map字段内，将Diffuse Depth改为6，再渲染一次，这次光子数目足够盖及整个场景，但斑点仍无法接受.将Photons in Estimate一项调节为150，并将Max Search Radius设为10，意即定义成在铺下photon map中，以每10单位为半径搜寻近来150个光子再回至Luma Server内Sampling Control，将Bounces调为2，渲染速度会拉长很.久，参照下图，进行多一层光子贴图求解，也牵入更多光子计算所致.接下环节，咱们将理解锯齿形成因素，并输出最后成品如果你仔细观测当前输出图，咱们可查觉边沿线有许多锯齿，往上滑动面板至Brazil：Image Sampling字段，按一下P1按键，注意Min Samples= -3，Max Sample=0，并勾选Show Adapt Samples. 意即影像形成取样为每像素为 2-3次方=1/8取样 至 20次方=1次取样. 渲染一张图观测成果Max Sample重要作用在于消除对比较强锯齿边线，而Min Smaple用于决定整体影像顺滑度，数据愈高成像品质愈好，但相对付出渲染时间也愈长. 按一下P3按键，注意Min Samples= 1，Max Sample=2，并勾选Show Adapt Samples. 由Samples布点就可看出影像细致限度.将Show Adapt Smaples勾选项去掉，渲染最后成果Brazil中HDRI做天光教程咱们一方面来做一种简朴场景，如图。 下面咱们来设立一下壶材质，将其设立为巴西材质。继续设立标材质。壶材质最后一步设立。地面材质比较简朴一点，如图。下面咱们在环境编辑器中赋予一种HDR格式环境贴图。如图设立。将环境贴图拖放到材质编辑器，选取Spherical Environment模式。下面可以渲染了，详细渲染参数这里就不一一阐明了 最后点击渲染就可以看到可以Brazil(3dsMax)中HDRI做天光效果了（完）。渲染器简介V-Ray Adv 1.5 RC2V-Ray Adv 1.5 RC2渲染器是有Chaosgroup公司开发而成，是以插件形式和3ds Max软件匹配。说起Chaosgroup公司，人们一定不会对这个知名3ds Max插件开发公司感到陌生。Chaosgroup公司其她代表作品有Shag fur（毛发生成插件）、Phenix（火焰生成插件）、和Simcloth(不料仿真插件）等。V-Ray Adv 1.5 RC2是当前V-Ray系列软件版本中最高一种，可以有效地渲染建筑室内室外效果图、动画及工业设计静帧。V-Ray Adv 1.5 RC2全局照明(Global illumination)系统中可以容许拥护自行搭配Irradiance map、Light cache、Quasi-Monte Carlo和Global photon map4钟引擎，从而获得更为迅速、精致图象。V-Ray Adv 1.5 RC2不但支持全局照明渲染器，内部还集成了众多高档渲染功能，例如焦散、景深、运动模糊、烘焙贴图等专业功能，这些功能无论是在工业设计中还是动画作品中，均有较好体现。作为一种3ds Max插件， V-Ray Adv 1.5 RC2不但可以支持3ds Max灯光、材质和阴影，更有自带V-Ray独特灯光、材质、阴影、毛发效果。Lightscape渲染器Lightscape渲染器是一款使用Radiosity光能传递方式产生全局光照渲染器，虽然可以产生精准光照效果，但是同步也会消耗大量运算时间。Lightscape渲染起很早就停止了更新，因此对当前焦散、景深、HDRI照明等技术都不支持。 由于 Lightscape渲染器开发时候是作为一款纯渲染用第三方软件发行，因此并不支持建模功能，需要在3ds Max或者是其她建模软件中做好模型，在导入 Lightscape渲染器中进行材质和布光渲染。 当前国内大某些室内效果图是使用Lightscape渲染器渲染，这是由于Lightscape渲染器使用简朴且单帧渲染能力很强大，但是停止更新渲染器，无论是技术上还是速度上，都远远逊色于其他渲染器了，因此，期待Lightscape更新，它会是一款单帧渲染非常先进渲染器。MentalRay渲染器 MentalRay渲染器当前已经被集成在3ds Max 8当中，它是有国知名插件公司Mental image公司开发，在动画领域中，其渲染质量和速度体现非常先进，被广泛用于电影特效和动画制作中。 虽然MentalRay在渲染动化时候非常先进，但是对于渲染单帧效果图来说，其速度还是比较慢。Brazil渲染器SplutterFish公司发布Brazil渲染器支持光线跟踪、焦散、次反射等新技术，并且其渲染效果非常先进。但是其先进渲染质量确是以极慢渲染速度为代价。 由于Brazil渲染器速度问题，使其作为商业用途还是不太适当，但是对制作上没有时间限制个人作品来说，是非常好选取。FinalRender渲染器FinalRender渲染器是由德国Cebas插件开发公司开发一款3ds Max插件渲染器，不但有较好渲染效果，并且还带有其公司初期开发Opic光斑效果插件、Bov体积光插件效果。 FinalRender还支持卡通渲染、次表面散射等新技术，从而使得FinalRender在各个领域中均有所应用，特别是工业设计和动画业。各种惯用设计软件就简介到这里，相信人们心中已有了自己选取，室内设计师普通都是使用AutoCAD绘制施工图和竣工图，使用3ds Max制作建模和材质某些，使用Photoshop制作后期，唯一不同就是渲染器了。渲染器自身没有好坏之分，它们均有自己长处和短处，咱们可以依照自己使用目来选取适合自己渲染器，这才是“必先利其器”本质。 作为室内效果图设计人员来说，选取渲染器优先条件只有两个：质量和速度。高质量效果图更赢得人们青睐，而高效率制作可以产生较高商业价值，因此咱们选取渲染器时候要注旨在质量和速度之间选取平衡。什么是3D渲染器你用任何一款3D软件。如3D max，maya，XSI。建模，加材质，打灯光。在屏幕上显示都是硬件渲染效果。就是显卡计算出效果。但是有诸多软件效果如雾，辉光，凹凸，粒子云，焦散，次表面散射等等，是软件功能。硬件顶点渲染，像素渲染是看不到这些效果。因而需要进行软件渲染。渲染器自身就是一种软件。它可以是3D软件自带如maya默认渲染器，也可以插件形式嵌入软件。如mayamental ray，3D maxbrazil.还可以是独立软件如lightscape。渲染器是3D引擎核心某些，它完毕将3D物体绘制到屏幕上任务。依照3D硬件用法不同，可以分为DirectX和OpenGL两种渲染器。 OpenGL渲染器通过OpenGL图形库来使用3D硬件，多数3D卡支持这种办法。而DirectX渲染器使用微软DirectX库归并到 Windows操作系统中。在老3D卡上面，OpenGL普通绘制速度较快某些，而在当代3D卡上面，DirectX体现则更加出众。当前 OpenGL版本只有一种，而DirectX版本有诸多
