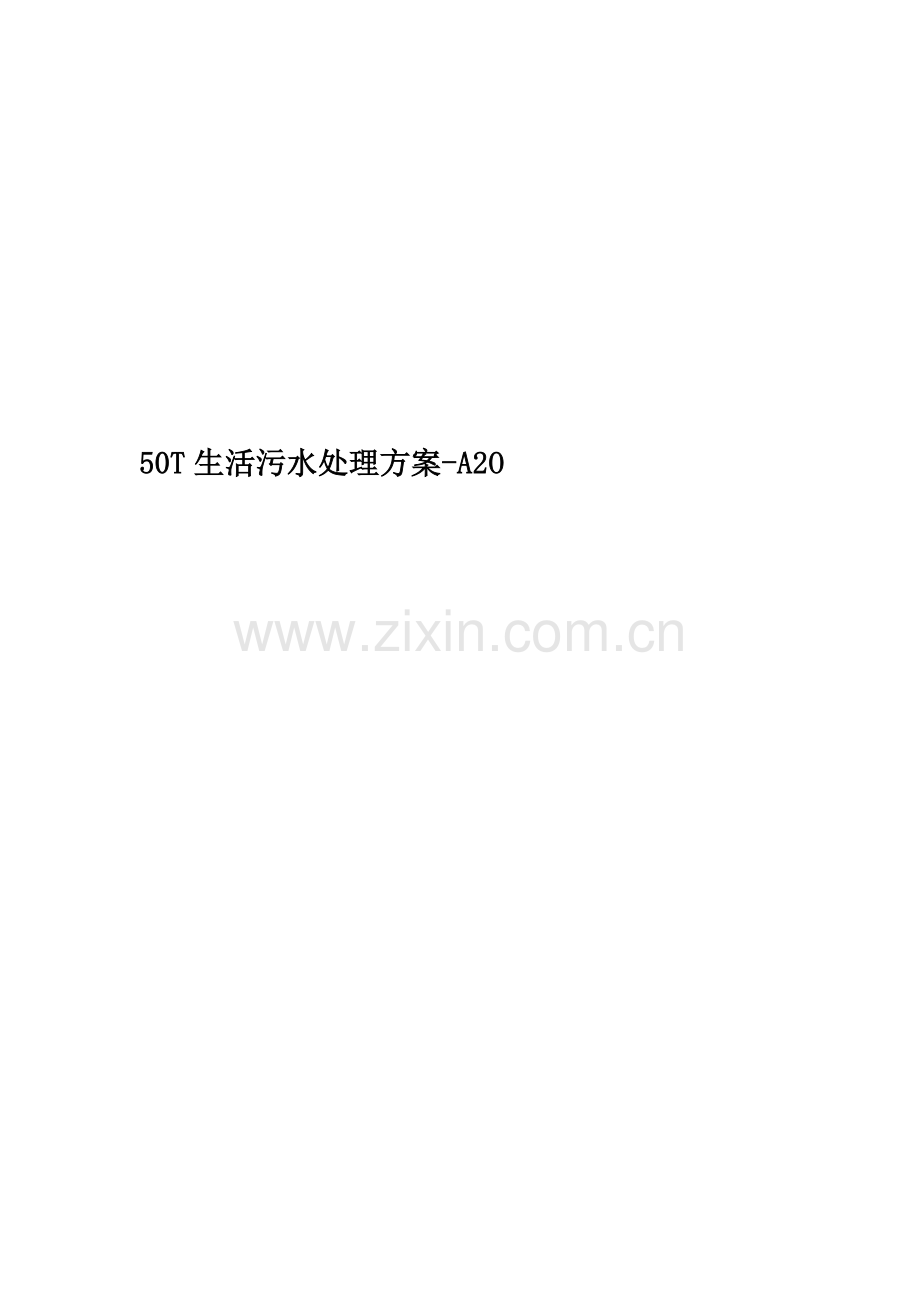

50T生活污水处理方案-A2O.doc

50T生活污水处理方案-A2O生活污水处理回用项目设计方案山西东方创赢环保科技有限公司2014年9月- 2 -50吨生活污水处理回用项目设计方案目 录一、总论3（一）、概况3（二）、编制依据3（三）、编制原则3（四）、工艺设计参数4二、处理站工艺设计5(一)、工艺流程5（二）、工艺流程图5（三）、工艺流程说明6（四）、工艺特点8三、中水处理站自动化设计8（一）、两层结构8（二）、控制系统具备如下控制功能9（三）、控制系统具有声、光报警功能11（四）、控制系统配有人机界面11（五）、监控系统12（六）、污水处理站仪表配备说明12（七）、污水处理站电气部分技术标准说明12（八）、电气及自控设备总体技术标准说明12（九）、可编程序控制器（PLC）技术标准说明12（十）、管理软件技术标准说明13三、污水处理站构筑物建筑物设计13（一）、技术规格说明13（二）、污水处理站平面布置图14四、污水处理站设备选型15（一）、工艺设备15（二）、电器设备及自控设备23（三）、自控及仪表设备27五、污水处理站工程造价29六、项目可行性及经济分析33七、废气及污泥处理33八、公司相关业绩33九、货物设计制造所遵循的标准42十、所供货物出厂例行试验及运行现场试验项目一览表42十一、设备质量保证体系43十二、完善的售后服务体系43十三、公司资质45山西东方创赢环保科技有限公司 2一、总论（一）、概况贵公司拟建一生活污水处理站，处理站出水水质要求达到城市污水再生利用 城市杂用水水质（GB/T18920-2002）中表1“城市杂用水水质”的各项指标和污水综合排放标准（GB8978-1996）中的一级标准。处理后的水质达到上述标准后，用于洗车、浇花、冲厕等杂用。（二）、编制依据1、城市污水再生利用 城市杂用水水质（GB/T18920-2002）2、污水综合排放标准(GB8978-1996)3、地表水环境质量标准（GB3838-2002）4、饮用水水源保护区划分技术规范（HJ/T338-2007）5、室外排水设计规范(GB50014-2006)6、建筑给水排水设计规范(GB50015-2010)7、给水排水工程结构设计规范(GB50332-2002)8、当地生活污水主要指标。（三）、编制原则1、出水水质达到现行的国家和地方有关标准和规定。2、采用先进工艺，出水效果好，水质稳定可靠。3、最大限度地降低运行成本。4、根据地形地貌，合理安排污水处理站各构筑物与建筑物，最大限度地降低占地面积。 5、妥善处理处置污水处理过程中产生的沉渣和淤泥，避免二次污染。6、确保工程的可靠性及有效性，应提高自动化水平，降低运行费用，减少维护检修工作量，选用先进设备。7、采用现代化技术手段，实现自动化控制和管理，做到技术可靠，经济合理。8、为保证处理系统正常运转，供电系统应具备较高的可靠性，处理设备设施应有适当的备用率。9、将资源回收利用和处理相结合，应尽量做到综合利用，争取较好经济效益，使环境效益、经济效益和社会效益能够有机结合。10、充分考虑二次污染的防治，设备要求噪声低，处理站附近区域无明显异味，处理设施要有密封措施，尽量减少对周围环境的影响。11、系统操作简单，维护管理方便。12、处理设施应具备较大的适应性，应急性、可满足水质、水量的变化，并考虑突发事故状态的各种应急措施。（四）、工艺设计参数1、处理水量及规模据建设单位提供的数据，该生活污水处理站设计处理能力为1200m3/d，每小时处理水量为50m3/h。池子分两路，单路每小时处理水量为25m3/h。处理站按推流式设计，土建池子处理能力为50m3/h；污水处理设备按50m3/h配套。所有池子建在地下，设备间建在地上。污水处理站建成后连续运行。2、原水水质 参考当地生活污水，各主要指标如下：序号项目原水指标1CODCr（mg/L）300-4002BOD5（mg/L）100-2003SS（mg/L）200-4004氨氮（mg/L）253、处理后出水水质处理站出水水质达到城市污水再生利用 城市杂用水水质（GB/T18920-2002）中表1“城市杂用水水质标准”的水质指标。序号项目出水指标1BOD5（mg/L）202SS（mg/L）103氨氮（mg/L）54色度（度）30二、处理站工艺设计(一)、工艺流程1、生活污水污染源分析生活污水中主要污染来源于食堂排放水、洗澡用水、办公楼排放水等，其中带有一些生活垃圾、固体颗粒等。生活污水中有机成份较高，且无其它有毒物质，BOD5/CODcr0.4，可生化性较好，因此非常适合生化处理。（二）、工艺流程图1、工艺流程简图次氯酸钠消毒搅拌搅拌风机曝气搅拌活性炭过滤器二沉池好氧池缺氧池厌氧池多介质过滤器中间水池隔油调节池集水井格栅池化粪池 上清液回流混合液回流 清水池污泥外运污泥浓缩池污泥回流 用水点 2、工艺流程图（图纸附后）（三）、工艺流程说明生活污水先进入化粪池，经过沉淀、厌氧反应等预处理后上清液溢流进入格栅池。格栅池中装有自动格栅。由于污水中含有一定量较大粒径的悬浮物，为防止其对集水井中的潜水排污泵堵塞卡壳等，在格栅池中设一道自动格栅将其去除，自动格栅定期运转将水中的颗粒物提升到地面，靠重力将颗粒物落到运污手推车上，作为生活垃圾运走。污水经格栅池后自流进入集水井，集水井中安装有潜水排污泵和投入式静压液位变送器。当池中水位达到设定的高水位时泵启动，将污水提升到隔油调节池中，当池中水位到达设定的低水位时，泵停止工作。集水井与格栅池共用一溢流口，用于应急排污。当污水不需要处理时，打开排放口阀门直接排放到市政管网。隔油调节池起到隔油、调节水量、均化水质的作用。生活污水中含有一定量的轻油，需要进行分离后外运并无害化处理。生活污水排放水量具有时段不均匀性、时变化系数较大的特点，为使生化处理系统较均衡地运行，尽量减少其冲击负荷的影响，以达到理想的处理效果，则需要设隔油调节池，对污水水量进行调节；此外，根据生活污水排水规律，每一时段排出污水的水质成份也不一样，为了保证生化池中有机污染物量的恒定，所以需要不同时段的污水在隔油调节池中混匀。潜水排污泵始终按平均处理水量和相对恒定的有机物浓度向生化系统供水。隔油调节池有效容积按8倍平均小时处理量计算。隔油调节池中装有潜水搅拌器，通过搅拌保证水质均匀；在隔油调节池末端安装有潜水排污泵。隔油调节池中潜水排污泵的运行受投入式静态液位变送器控制，当隔油调节池中的水位达到设定的高水位时泵自动启动，到达低水位时泵自动停止。隔油调节池污水进入厌氧池后，与回流的活性污泥混合。微生物利用聚磷水解提供的能量吸收有机物，同时释放磷，此时污水中磷的含量升高，BOD含量降低，将来到了好氧池中，细菌将吸收的有机物氧化分解，并提供能源，同时从污水中吸收大量的磷，以聚磷酸盐的形式储存起来，通过把剩余污泥排出系统，同时也将细菌摄入的磷排走，从而达到去除磷的目的。经厌氧池处理后的污水自流进入缺氧池。缺氧池是利用异养型兼性微生物进行以反硝化过程为主的构筑物，功能是去除污水中的NH3-N和降解有机物。来自厌氧池的污水与从好氧池回流的经过硝化的混合液在此池充分混合，在缺氧条件下，进行反硝化反应，污水中的反硝化菌以原污水中碳源有机物作为氢电子供体，以硝态氮作为电子受体，使回流混合液中的硝态氮及亚硝态氮中的氮被还原成氮气从水中逸出，从而达到除氮的目的。同时水中的兼性厌氧菌可将好氧菌难以降解的大分子有机物氧化分解成易于降解的小分子有机物，提高其可生化性，为好氧生化创造有利条件。污水从缺氧池中自流入好氧池。本池是利用自养型好氧微生物进行生化处理的构筑物，功能是对污水中含碳有机物进行降解和对污水中的氨氮进行硝化。缺氧池的污水被初步降解，但氨氮去除量较少，仅为20%左右，但在好氧微生物（硝化菌）的作用下，可将大部分含氮有机物转化成亚硝酸盐和硝酸盐，从而达到氨氮的转化，以便回流到缺氧池进行氨氮处理。好氧池内放置弹性组合填料和曝气系统。弹性组合填料比表面积很大，能附着大量的微生物（生物膜）。该填料挂膜快，脱膜容易，运行时丝条对空气泡能起到极好的切割作用，使大气泡切割成小气泡，可增加气液接触面积，促进氧的传递，从而提高处理效果。曝气系统曝气强度高，不宜损坏，布气均匀，阻力损失小，抗腐蚀，氧的利用率高达15以上，与填料配合使用，可达到较大的节能效果。向好氧池补充空气的设备采用三叶罗茨鼓风机。该类型风机具有噪声低，风量大，能耗低，运转平稳，安装方便等优点。曝气设备的运行同时有两种模式，一种是与隔油调节池潜水排污泵同步，另一种是定时运行，两种模式同时进行，以保证好氧菌的浓度。污水从好氧池自流进入二沉池。二沉池是对好氧池出水进行固液分离的构筑物，功能是将水中老化的生物膜及悬浮物去除。好氧池对污水进行生化降解过程中，会产生许多脱落下来的生物膜（污泥）悬浮于水中，这些生物膜必须从水中分离出去，才能保证处理水悬浮物及有机物达标排放。本池为竖流式二沉池，池中设有斜管填料，加速沉淀。沉淀下的污泥定时用泵提升到污泥浓缩池，污泥在该池内进行好氧消化，上清液回流至集水井进行再处理。由于剩余污泥很少，一般6-12月清理一次即可，清理方法可用吸粪车抽吸后外运进行无害化处理。分离后的清水从二沉池自流入中间水池中，中间水池内末端安装潜水排污泵，将水提升到多介质过滤器，多介质过滤器适用于浊度在1-10NTU的进水，目的是除去水中的悬浮物、颗粒和胶体，降低进水的浊度和SDI值。多介质过滤器可以通过原水进行周期性的清洗来恢复它的截污能力。多介质过滤器的出水进入活性炭过滤器。活性炭是用煤、木炭、果核和果壳等为原料，经高温炭化和活化处理而成，具有很大的比表面积(1克活性炭有8002000m2)。因此活性炭具有极高的吸附能力。活性炭不仅能脱氯，而且也能滤除自来水中残留的悬浮物、腐殖酸、胶体、重金属、气味等。原水中一些漏掉的有害离子被活性炭吸附，进一步被水中的溶解氧氧化，残余的浑浊物同时也被活性炭吸附，确保了出水水质洁净，活性炭过滤器也可以由原水定期反冲洗恢复其吸附截污能力。活性炭过滤器出水进入清水池。在进口同时加入消毒剂。本项目采用成品次氯酸钠消毒，能避免水体滋生各种细菌、大肠杆菌，对水体造成污染。清水经消毒后送到用水点。（四）、工艺特点1、主体结构位于地面以下，不占地表面积，节省空间，地上基本无噪声，对周围环境影响小。同时又能在冬季的时候保持污水温度，确保污水生化过程的稳定进行。2、设备运行采用自控制系统，可靠性好，维修保养方便，不需专门人员管理，只进行巡检即可。3、BOD容积负荷高,污泥生物量大,相对而言处理效率较高,而且对进水冲击负荷(水力冲击负荷及有机浓度冲击负荷)的适应力强。4、工艺相对其他脱氮、除磷工艺简单，运行费用比化学除磷低。5、加装填料后提高了处理池中的微生物浓度，加快反应速度，减小了池子容积，节省了投资。三、中水处理站自动化设计（一）、两层结构设备层（PLC）+控制层（人机对话系统），设备层的控制优先级高于控制层，当控制层出现故障时，设备层可以独立运行。控制层采用可编程序控制器（PLC），为无人值守模式，操作方式为人机界面。设备层采用星型拓扑结构方式，以硬接线电缆连接仪表和设备。（二）、控制系统具备如下控制功能1、机械格栅部分机械格栅配套就地控制箱，独立按照自身设定的程序运行，它的起停受设备层与控制层的控制，也可就地控制，就地控制有优先权。它的运行状态的信号采集并传到PLC，在显示屏上显示出来。2、集水井部分集水井中装有潜水排污泵、投入式静压液位变送器和超声波流量仪。集水井潜水排污泵的运行受集水井中投入式静压液位变送器的控制，当集水井水位下降至低位设定值时，泵自动停止；当集水井水位上升至高位设定值时，泵恢复运行。泵的运行状态的信号采集并传到PLC，在显示屏上显示出来。集水井中的投入式静压液位变送器，将信号传入PLC，水池中的水位在显示屏上显示出来，当集水井水位达到溢流高度时，给出报警信号。集水井潜水排污泵的出口管路上安装一台超声波流量仪，用来计量进入系统的污水总量，二次仪表将信号传输到PLC中，在显示屏上显示出来。3、隔油调节池部分隔油调节池中装有潜水排污泵和投入式静压液位变送器。隔油调节池潜水排污泵的运行受隔油调节池中投入式静压液位变送器的控制，当隔油调节池水位下降至低位设定值时，泵自动停止；当隔油调节池水位上升至高位设定值时，泵恢复运行。泵运行状态的信号采集并传到PLC，在显示屏上显示出来。隔油调节池中的投入式静压液位变送器将水位信号传入PLC，在显示屏上显示出来。当隔油调节池中水位达到溢流高度时，给出报警信号。4、厌氧池部分厌氧池中装有潜水搅拌器，它与隔油调节池中的泵联动。它的运行状态的信号采集并传到PLC，在显示屏上显示出来。5、缺氧池部分缺氧池中装有潜水搅拌器，它与隔油调节池中的泵联动。它的运行状态的信号采集并传到PLC，在显示屏上显示出来。6、好氧池部分 好氧池中装有鼓风机、曝气系统和混合液回流泵。6.1、鼓风机 鼓风机的运行受两方面控制：a、与隔油调节池中的潜水排污泵联动。b、通过电控柜中的微电脑时控器进行定期运行，以避免长时间不曝气，膜池中好氧菌大量死亡。它的运行状态的信号采集并传到PLC，在显示屏上显示出来。6.2、混合液回流泵 混合液回流泵将好氧池中的混合液回流到缺氧池。与隔油调节池中的潜水排污泵联动，混合液回流泵的运行状态的信号采集并传到PLC，在显示屏上显示出来。7、二沉池部分 二沉池中装有污泥回流泵。污泥回流泵将活性污泥回流到厌氧池与缺氧池，并将一部分定期排放到污泥浓缩池中。与隔油调节池中的潜水排污泵联动，污泥回流泵的运行状态的信号采集并传到PLC，在显示屏上显示出来。安装在污泥回流泵出口一侧的电动阀定期打开，将一部分污泥排放到污泥浓缩池中，阀的状态在显示屏上显示出来。8、中水池部分中水池部分装有投入式静压液位变送器、潜水排污泵。当中水池水位到达溢流水位时，投入式静压液位变送器给出报警信号。投入式静压液位变送器将池中的水位信号传输到显示屏上。中水池中潜水排污泵采用变频恒压控制，给多介质过滤器供水。中水池中的潜水排污泵受投入式静压液位变送器控制，高水位起动，低水位停止。9、多介质过滤器及活性炭过滤器过滤器全自动运行。运行状态的信号采集并传到PLC，在显示屏上显示出来。10、清水池部分清水池部分装有投入式静压液位变送器、潜水排污泵、压力传感器、消毒装置。当清水池水位到达溢流水位时，投入式静压液位变送器给出报警信号。投入式静压液位变送器将池中的水位信号传输到显示屏上。清水池中的潜水排污泵，采用变频恒压控制，受清水池中的投入式静压液位变送器控制，高水位起动，低水位停止。由潜水排污泵出口管路上的压力传感器反馈压力，过行恒压运行。潜水排污泵的状态、压力传感器测定压力均传输到显示屏上。消毒装置由加药桶与计量泵组成。它的运行中间水池中潜水排污泵联动。潜水排污泵的运行状态的信号采集并传到PLC，在显示屏上显示出来。在消毒装置旁边安装1台防腐蚀卸料泵用于抽吸运输车辆上的成品次氯酸钠，卸料泵旁边安装一就地控制箱，就地控制，卸料泵不接受设备层与控制层的控制。（三）、控制系统具有声、光报警功能电气控制除常规报警（例：所有电机具有过负荷、短路、漏电、断相保护）设定外，还增加以下报警项目。1、集水井到达溢流水位时报警。2、隔油调节池到达溢流水位时报警。3、中间水池到达溢流水位时报警。4、清水池到达溢流水位时报警。（四）、控制系统配有人机界面本项目人机界面由计算机服务器、组态软件、电脑显示器和操作台组成。人机界面上能显示集水井、隔油调节池、中间水池、清水池中的动态水位、各机械设备及自动阀门的运行状态、各自动仪表采集的实时数据、系统故障报警等内容，其管理软件能对监控对象进行形象图符设计、组态、链接、生成完整的实时监控画面，能采集各种数据并自动生成各种数据库和报表，供查询、修改、打印。（五）、监控系统 本项目中在风机房、投药间、电控值班室、以及户外水池上方、电控值班室周边安装监控探头共6个，在电控值班室中有计算机1台、软件1套，计算机显示器放置在电控值班室操作台上。（六）、污水处理站仪表配备说明1、集水井、隔油调节池、中间水池、清水池中安装有投入式静压液位变送器，控制设备的运行并监测池内动态水位。2、在集水井出口上安装有超声波流量计，用于计量系统进水量。3、在清水池泵出口管上安装压力变送器，检测水泵出口压力，便于恒压。（七）、污水处理站电气部分技术标准说明1、电气控制柜采用强弱电一体化设计，其设计及制作符合GB 50054和GB 50171的规定。2、电气控制柜的电气保护系统采用TN-S系统。3、电气控制柜至各动力设备及仪表的电力电缆、控制电缆均应采用桥架、线槽、穿线硬管及软管进行防护，电缆不得裸露。（八）、电气及自控设备总体技术标准说明1、电气控制柜内的主要电器元件符合中国电工产品认证委员会的安全认证要求，带有安全认证保证（CCC认证）；符合国家现行技术标准的规定，并提供合格证书等。选用ABB品牌。2、电气控制柜内的主要电器元件采用国家有关标准的定型产品，保证是正品、新品。（九）、可编程序控制器（PLC）技术标准说明1、可编程序控制器（PLC）选用西门子品牌。2、PLC系统能在高电气噪声，无线电波干扰和振动环境下连续运行。3、所有在可编程控制器系统中的硬件能在环境温度为050，相对湿度为595%的范围内连续运行，而无结露现象。4、在距PLC系统1.2米以外发处的工作频率达400500MHz，功率输出达5W的电子干扰和射频干扰，不影响系统正常工作。（十）、管理软件技术标准说明1、上位机内置的管理软件是在工控行业通用的组态软件基础上开发而成，并已在同类项目中成熟应用。2、上位机内置的管理软件具备如下功能用户管理；流程控制；动态显示；故障报警；数据管理（数据采集及存贮、趋势曲线、历史查询、报表输出等）；帮助信息。三、污水处理站构筑物建筑物设计（一）、技术规格说明1、格栅池净尺寸：0.62.52.0m地下式钢砼结构，共一格。 2、集水井净尺寸：1.05.04.0m地下式钢砼结构，共一格。3、隔油调节池净尺寸：10.010.04.0m地下式钢砼结构，共两格。 4、厌氧池净尺寸：2.010.04.0m地下式钢砼结构，共两格。 5、缺氧池净尺寸：2.510.04.0m地下式钢砼结构，共两格。 6、好氧池净尺寸：7.510.04.0m地下式钢砼结构，共两格。 7、二沉池净尺寸：5.010.04.0m地下式钢砼结构，共两格。 8、中间水池净尺寸：1.510.04.0m地下式钢砼结构，共一格。 9、清水池净尺寸：2.55.04.0m地下式钢砼结构，共一格。 10、污泥浓缩池净尺寸：2.55.04.0m地下式钢砼结构，共一格。 11、设备间净尺寸：15.85.94.0m，共5间。（二）、污水处理站平面布置图（图纸附后）四、污水处理站设备选型（一）、工艺设备1、机械格栅主要功能：去除污水中大的物体设备型号：CYJG-300-2000-5格栅宽：300mm栅条间隙：5mm输入电压:380V功率:0.55kW安装角度斜:75度安装格栅渠宽度:600mm材质：与水接触部分为304不锈钢附件：带就地控制箱生产厂商：山西东方创赢环保科技有限公司2、潜水排污泵型号：100WQ100-15-7.5流量：100m/h扬程：15m功率：7.5kW叶轮材质：304不锈钢附件：带自耦装置漏电保护生产厂商：上海熊猫机械（集团）有限公司3、潜水排污泵型号：50WQ23-15-2.2流量：23m/h扬程：15m功率：2.2kW叶轮材质：304不锈钢附件：带自耦装置漏电保护生产厂商：上海熊猫机械（集团）有限公司4、潜水搅拌器型号：TQJ-260-740-0.85叶轮直径：260功率：0.85kW材质：叶轮部分为304不锈钢生产厂商：河北潜达特种泵业有限公司5、潜水搅拌器型号：TQJ-260-740-0.85叶轮直径：260功率：0.85kW材质：叶轮部分为304不锈钢生产厂商：河北潜达特种泵业有限公司6、潜水搅拌器型号：TQJ-260-740-0.85叶轮直径：260功率：0.85kW材质：叶轮部分为304不锈钢生产厂商：河北潜达特种泵业有限公司7、曝气装置规格：CYBQ25曝气类型：盘式曝气外形尺寸：260生产厂商：山西东方创赢环保科技有限公司8、弹性组合填料规格：150耐酸耐碱：稳定连续耐热：80-90脆化温度：-10比表面积：380/m孔隙率：97生产厂商：宜兴祥达填料有限公司9、潜水排污泵型号：80WQ50-10-3流量：50m/h扬程：10m功率：3kW叶轮材质：304不锈钢附件：带自耦装置漏电保护生产厂商：上海熊猫机械（集团）有限公司10、三叶罗茨鼓风机型号：NSR80-7.5风量：5.54m/min；风压：44.1kPa；电机功率：7.5kW风机附件：进气口消声器、出气口消声器、安全阀、止回阀。生产厂商：山东三牛机械有限公司11、斜管填料规格：80材质：PP生产厂商：宜兴祥达填料有限公司12、潜水排污泵规格：50WQ25-16-3流量：25m/h扬程：16m功率：3kW叶轮材质：304不锈钢附件：带自耦装置漏电保护生产厂商：上海熊猫机械（集团）有限公司13、潜水排污泵规格：80WQ50-10-3流量：50m/h扬程：15m功率：3kW叶轮材质：304不锈钢附件：带自耦装置漏电保护生产厂商：上海熊猫机械（集团）有限公司14、潜水排污泵规格：150WQ110-30-18.5流量：110m/h扬程：30m功率：18.5kW叶轮材质：304不锈钢附件：带自耦装置漏电保护生产厂商：上海熊猫机械（集团）有限公司15、多介质过滤器型号：CYGS25控制方式：自动控制生产厂商：山西东方创赢环保科技有限公司15.1、不锈钢过滤罐规格：17003300材质：不锈钢罐体厚度：3mm承压：0.6MPa试验压力：1.0 MPa使用温度：550巴氏硬度：35HBa生产厂商：山西东方创赢环保科技有限公司15.2、电动阀型号：DN80工作压力：0.10.5MPa环境工作温度：4-60连接方式：法兰连接生产厂商：天津德力尔阀门自动化有限公司15.3、电动阀型号：DN150工作压力：0.10.5MPa环境工作温度：4-60连接方式：法兰连接生产厂商：天津德力尔阀门自动化有限公司15.4、石英砂规格：10-20目氧化硅：99%含泥量：0.05%磨损率：0.03%破碎率：0.35%莫氏硬度：7.5度盐酸可溶度：0.02%耐酸底：98%孔隙率：43%容重：1.75g/cm生产厂商：建平县喀松石英砂厂15.5、无烟煤规格：10-20目含碳量：80密度：0.97g/cm堆积容重：0.947g/cm含泥量：2盐酸可溶率：3.5磨损率：1.3破碎率：1.5空隙率：45生产厂商：河南省登封市祥隆环境材料厂16、活性炭过滤器型号：CYGH25控制方式：自动控制生产厂商：山西东方创赢环保科技有限公司16.1、不锈钢过滤罐规格：17003300材质：不锈钢罐体厚度：3mm承压：0.6MPa试验压力：1.0 MPa使用温度：550巴氏硬度：35HBa生产厂商：山西东方创赢环保科技有限公司生产厂商：山西东方创赢环保科技有限公司16.2、电动阀型号：DN80工作压力：0.10.5 MPa环境工作温度：4-60连接方式：法兰连接生产厂商：天津德力尔阀门自动化有限公司16.3、电动阀型号：DN150工作压力：0.10.5 MPa环境工作温度：4-60连接方式：法兰连接生产厂商：天津德力尔阀门自动化有限公司16.4、活性炭规格：10-20目粒度：1.5水分：5%强度：92%碘值：900mg/g四氯化碳：50%灰份：8%容重：0.47g/m生产厂商：新华活性炭厂16.5、石英砂规格：10-20目氧化硅：99%含泥量：0.05%磨损率：0.03%破碎率：0.35%莫氏硬度：7.5度盐酸可溶度：0.02%耐酸底：98%孔隙率：43%容重：1.75g/cm生产厂商：建平县喀松石英砂厂17、全自动消毒装置型号：CYXT800生产厂商：山西东方创赢环保科技有限公司17.1、药箱容积：800L材质：PE生产厂商：山西东方创赢环保科技有限公司17.2、计量泵型号：DFD-03-07-L投药量：3L/h功率：30W性能：耐酸碱附件：带进出口止回阀、底阀、背压阀、过滤器生产厂商：北京方舟通达机电技术有限公司18、化工泵型号：FS5-10-0.75输入电压：交流380V流量：5m3/h扬程：10m吸程：6m功率：0.75kW材质：PE生产厂商：浙江丰源泵业有限公司19、潜水搅拌器型号：TQJ-260-740-0.85叶轮直径：260功率：0.85kW材质：叶轮部分为304不锈钢生产厂商：河北潜达特种泵业有限公司20、管道及阀门生产厂商：山西东方创赢环保科技有限公司（二）、电器设备及自控设备、1、总电控柜型号：CYZK01主要电器原件品牌：德力西输入电压：380V、220V（三相四线）生产厂商：山西东方创赢环保科技有限公司1.1、电控柜型号：CYZK12主要电器原件品牌：德力西输入电压：380V、220V（三相四线）生产厂商：山西东方创赢环保科技有限公司1.2、电控柜型号：CYZK05主要电器原件品牌：德力西输入电压：380V、220V（三相四线）生产厂商：山西东方创赢环保科技有限公司2、 PLC控制部分主要功能：对污水处理站所有设备自动控制安装位置：安装在值班室操作台内型号：S7-200PLC品牌：西门子主要电器原件品牌：德力西输入电压：220V生产厂商：山西东方创赢环保科技有限公司3、 人机对话系统主要功能：显示污水处理站所有设备运行状态、并能远程控制设备的起停、实现数据的采集与监控、完成数据的处理与控制、可报表输出、历史查询、故障报警、流程控制、动画显示、趋势曲线等。安装位置：服务器安装在值班室操作台内，显示器放在操作台上。型号：GKMZ500主要电器原件品牌：德力西输入电压： 220V生产厂商：山西东方创赢环保科技有限公司3.1、工业控制计算机型号：TPC7-62数量：1台品牌：台湾研华3.2、计算机显示器规格：21寸数量：1台品牌：三星3.3、组态软件数量：1套版本：MCG27.23. 4、操作台型号：CYCA02数量：1台4、闭路监控系统主要功能：显示各个房间里的动态画面；水池范围内的动态画面；污水处理站周边的动态画面。安装位置：计算机主机放在操作台内，显示器放在操作台上,摄像头装在各个室内与室外。型号：GKJK12输入电压： 220V数量：1套生产厂商：山西东方创赢环保科技有限公司组成部件：4.1、摄像头型号：HP-3002数量：6台品牌：大唐卫视4.2、监控软件数量：1套版本：正版4.3、计算机服务器数量：1套型号：M2610D品牌：联想4.4、计算机显示器数量：1套型号：S22B350T品牌：三星电子5、远程监控系统主要功能：可实现厂家远程检测水处理站污水处理系统的运行情况型号：CYJK01输入电压： 220V百兆光口：2个冗余100Base-F(X)光口百兆电口：6个10/100Base-T(X)自适应以太网接口（RJ45电口）处理方式：IEEE802.3, 802.3u, 802.3x,存储转发处理方式 组网：环型、星型、链型、相切环网输入电压：DC12/24/48V双电源或DC/AC110V/220V单电源产品功耗：8W或12W（满负荷） 工作温度：-2570 存储温度：-4080 相对湿度：5%95% (无凝结) 数量：1套生产厂商：山西东方创赢环保科技有限公司 6、就地控制箱主要功能：控制卸料泵的运行型号：GKD01控制功率：0.75KW主要电器原件品牌：德力西输入电压：380V、220V（三相四线）数量：1台生产厂商：山西东方创赢环保科技有限公司7、电线、电缆、桥架服务区域：整个污水处理站主要功能：连接所有设备数量：1批主要品牌：上海人民电器（三）、自控及仪表设备1、投入式静压液位变送器型号：MPM489W技术说明：量程05m；引线长10m；测量精度1.0，420mA标准信号输出材质：防腐蚀材料生产厂商：陕西麦克传感器有限公司（美国独资企业）2、压力变送器型号：MPM489技术说明：量程-0.10.3MPa，精度0.2，420mA标准信号输出材质：防腐蚀材料生产厂商：陕西麦克传感器有限公司（美国独资企业）3、转子流量计型号：LZB-80口径：DN80连接方式：法兰连接技术说明：量程110 m3/h，精度2.5生产厂商：常州成丰仪表4、超声波流量计型号：TDS100工作电源：220V AC工作温度：-18+60防护等级：IP4X精度：双声道0.25-0.5%灵敏度：0.003m/s线性度：0.15%0.25%数字及图型显示当时流量及总流量显示：图型 240128像素，数字 2行16字符输出：RS-232串联口，标准 2个420mA模拟输出，标准 2个010V模拟输出，标准数据记录：160K2MB资料库，记录一段时间内的流量及总流量量程:0.5m/s-10m/s生产厂商：唐山海峰仪表有限公司5、电动阀门型号：DN50输入电压：交流220V密封：聚四氟扭距：16N工作压力：1.0MPa材质：铸钢连接方式：法兰对夹生产厂商：天津德力尔阀门自动化有限公司6、压力表型号：Y-100技术说明：量程为01.0MPa生产厂商：联泰仪表五、污水处理站工程造价1、土建工程造价估算序号名称净尺寸(m)单位数量单价合价备注1格栅池0.62.52.03m12集水井1.05.04.020m13隔油调节池10.010.04.0400m24厌氧池2.010.04.080m25缺氧池2.510.04.0100m26好氧池7.510.04.0300m27二沉池5.010.04.0200m28中间水池1.510.04.050m19清水池2.55.04.050m110污泥浓缩池2.55.04.050m111设备间15.85.94.093.22mm2合计人民币(大写)：元整 ￥：元2、设备成本序号设备名称规格型号单位数量单价金额生产厂商备注（一）工艺设备1机械格栅CYJG-500-2000-5套12100021000东方创赢2潜水排污泵100WQ100-22-15台1上海熊猫2.1自藕DN100台1上海熊猫3潜水排污泵50WQ-23-15-2.2台2上海熊猫3.1自藕DN50台2上海熊猫4潜水搅拌器TQJ-260-740-0.85台2河北潜达5潜水搅拌器TQJ-260-740-0.85台2河北潜达6潜水搅拌器TQJ-260-740-0.85台2河北潜达7曝气装置CYBQ25套2东方创赢7.1盘式曝气头CYBQ个400宜兴祥达7.2曝气材料260套2东方创赢8弹性组合填料150m300
