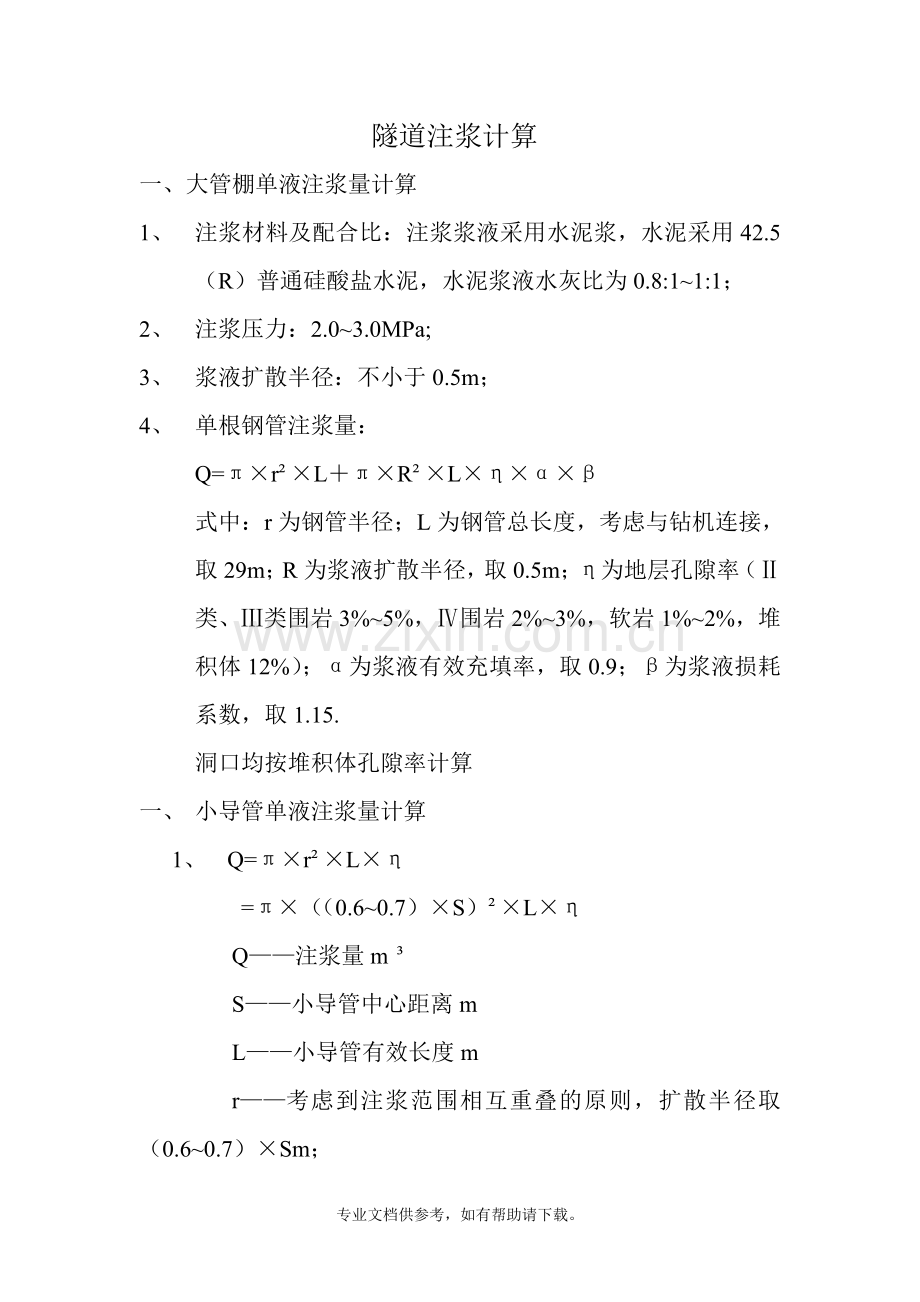

隧道注浆计算
一、大管棚单液注浆量计算
1、 注浆材料及配合比：注浆浆液采用水泥浆，水泥采用42.5（R）普通硅酸盐水泥，水泥浆液水灰比为0.8:1~1:1；
2、 注浆压力：2.0~3.0MPa;
3、 浆液扩散半径：不小于0.5m；
4、 单根钢管注浆量：
Q=π×r²×L＋π×R²×L×η×α×β
式中：r为钢管半径；L为钢管总长度，考虑与钻机连接，取29m；R为浆液扩散半径，取0.5m；η为地层孔隙率（Ⅱ类、Ⅲ类围岩3%~5%，Ⅳ围岩2%~3%，软岩1%~2%，堆积体12%）；α为浆液有效充填率，取0.9；β为浆液损耗系数，取1.15.
洞口均按堆积体孔隙率计算
一、 小导管单液注浆量计算
1、 Q=π×r²×L×η
=π×（（0.6~0.7）×S）²×L×η
Q——注浆量m ³
S——小导管中心距离m
L——小导管有效长度m
r——考虑到注浆范围相互重叠的原则，扩散半径取（0.6~0.7）×Sm；

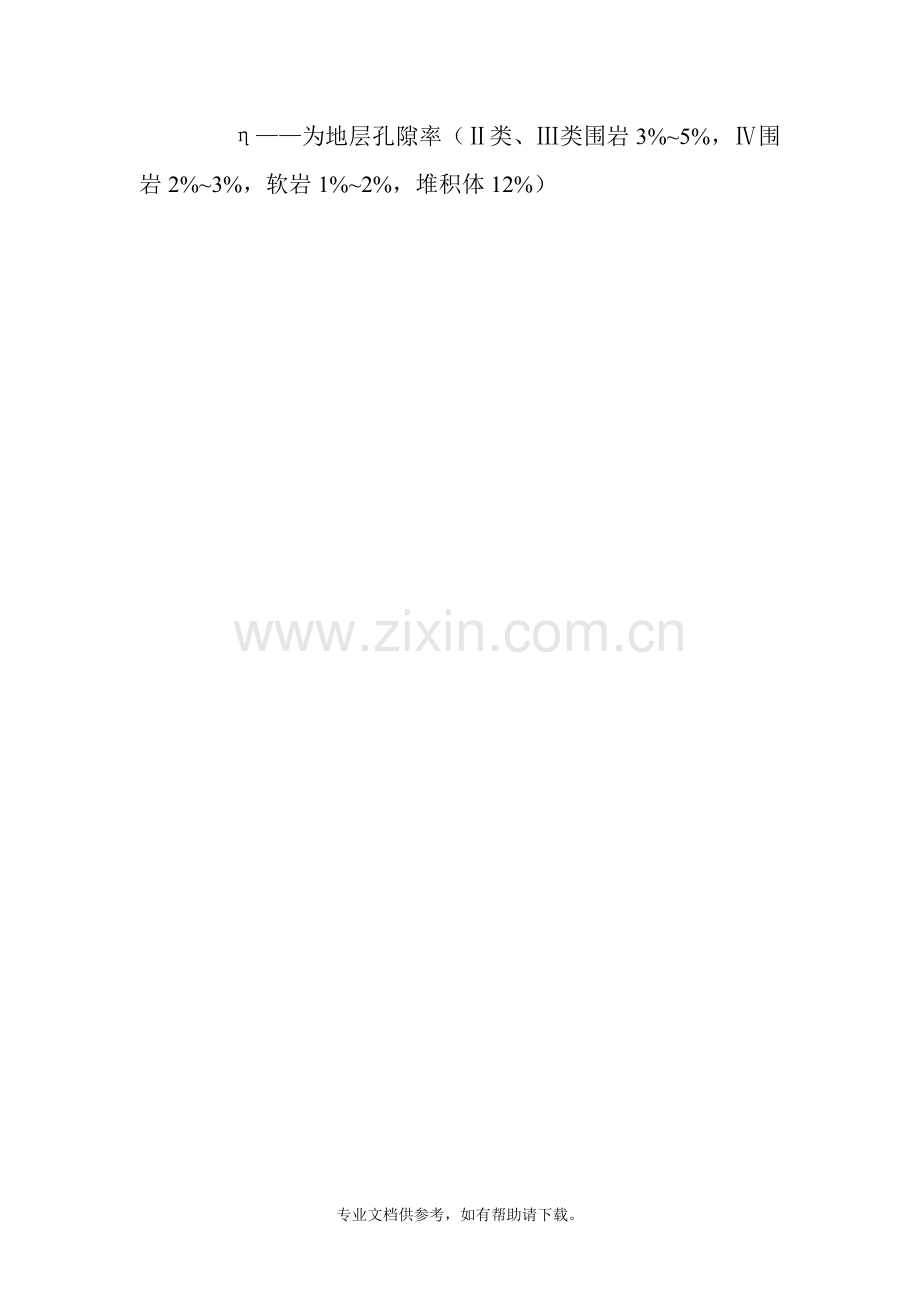

η——为地层孔隙率（Ⅱ类、Ⅲ类围岩3%~5%，Ⅳ围岩2%~3%，软岩1%~2%，堆积体12%）
