青藏铁路公司
格尔木车务段新建办公楼

客运电梯技术规格书

中铁二院西北勘察设计有限责任公司
二零一三年六月

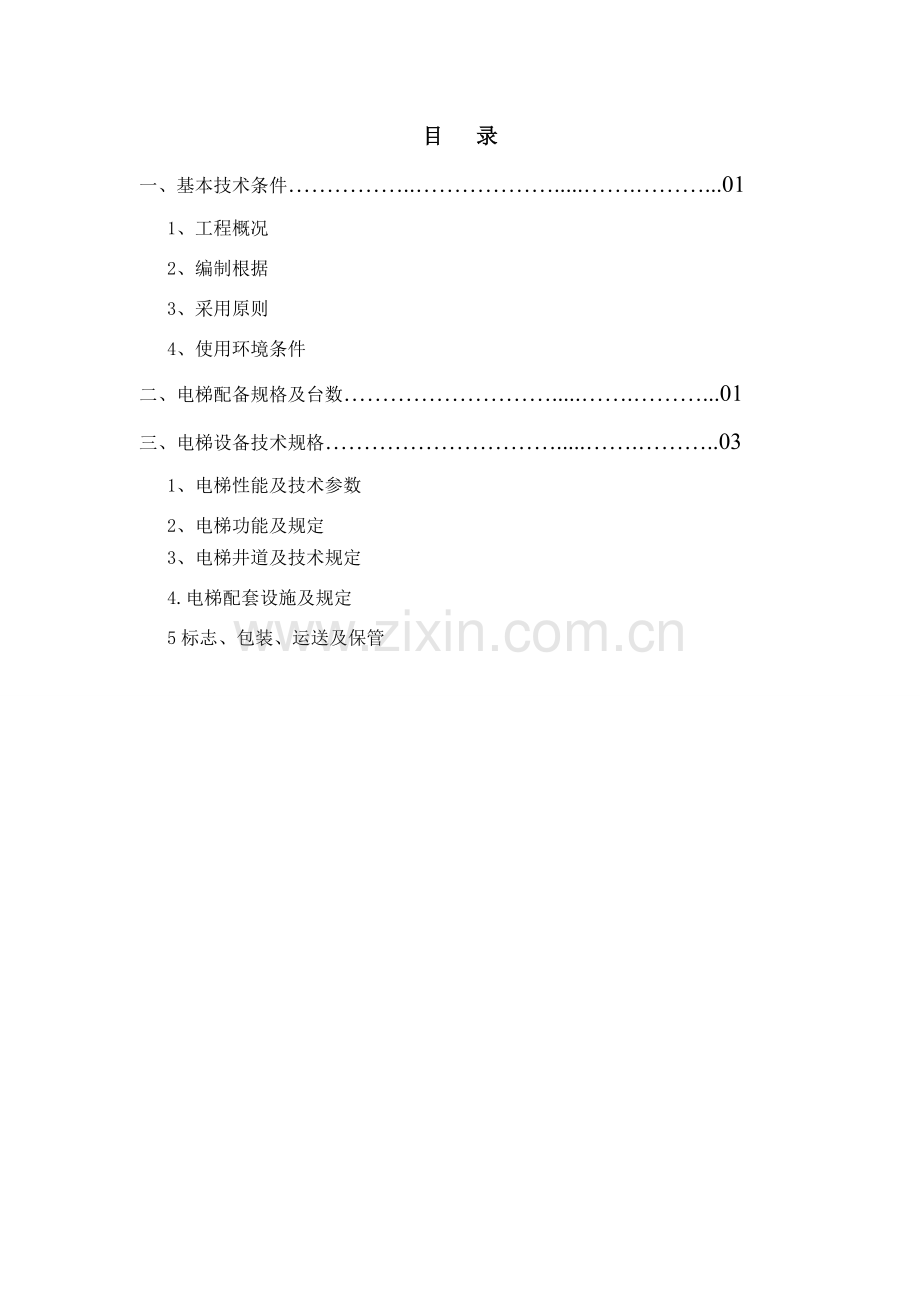

目 录
一、基本技术条件……………..……………….....…….………...01
1、工程概况
2、编制根据
3、采用原则
4、使用环境条件
二、电梯配备规格及台数……………………….....…….………...01
三、电梯设备技术规格………………………….....…….………..03
1、电梯性能及技术参数
2、电梯功能及规定
3、电梯井道及技术规定
4.电梯配套设施及规定
5标志、包装、运送及保管

客运电梯技术规格书
一、基本技术条件
1、工程概况
本工程为青藏铁路公司格尔木车务段新建办公楼，工程位于格尔木车务段院内。
2、编制根据
青藏铁路公司对我公司委托书
3、采用原则
3.1《电梯技术条件》 GB/T10058-1997
3.2《电梯实验办法》 GB/T10059-1997
3.3《电梯制造与安装安全规范》GB7588-
3.4《电梯安装验收规范》 GB10060-1993
3.5《建筑设计防火规范》 GB50016-
3.6《无障碍设计规范》 GB50763-
3.7国家及地方有关法律法规
4、使用环境条件
4.1环境湿度 井道内+5℃~+40℃
4.2相对湿度 最湿月月平均相对最高湿度为90%
4.3污秽级别 电气设备Ⅱ级（密度0.06~0.10mg/cm3）
4.4地震烈度 7度
4.5海拔高度 2826m
二、电梯配备规格及台数
电梯配备规格及台数

内容
电梯技术参数规定
电梯类型
有机房电梯
有机房电梯
用途
客梯（办公楼）
客梯（办公楼兼无障碍功能）
数量（台）
1台
1台
电梯速度（M/S）
1.0
1.0
层/站/门
6/6/6
6/6/6
操作办法
并联控制
并联控制
额定载重量（KG）
1000KG
1000KG
基站
一层
一层
机房位置
顶部
顶部
主机
无齿轮
无齿轮
控制办法
VVVF交流变频变压
VVVF交流变频变压
井道尺寸（MM）
净空尺寸
2200X2200
2200X2200
轴线尺寸
2400X2400
2400X2400
地坑深度（MM）
1800
1800
顶层高度（MM）
4800
4800
机房高度（MM）
3600
3600
轿厢内净尺寸（MM）
1600X1400X2300
1600X1400X2300
轿厢开门尺寸(MM)
900X2100
900X2100
轿厢开门方式
中分双扇
中分双扇
门保护
安全触板、光幕保护
安全触板、光幕保护
轿厢操作盘
1个，发纹不锈钢面板，金属按钮
召唤按钮
发纹不锈钢面板，金属按钮
厅门
发纹不锈钢面板，层层数字及方向显示
轿
厢
装
修
轿门
发纹不锈钢面板
轿顶
由投标人提供式样供买方选取，投标总价不变
地坪
PVC真石拼花地板
四壁
发纹不锈钢面板
门套
发纹不锈钢面板
上述“电梯技术规格表”补充阐明：
① 未标注长度单位尺寸均为毫米。
② 各项规定只是简要描述，而不是技术规定所有，详细解释及更多技术规定看本技术规范其他某些以及招标文献所附图纸。
③ 轿厢内照明色温尽量与电梯厅照明灯色温相似，详细规定在订立合同步拟定。
④ 待定项目在订立合同步拟定，不论招标文献最后拟定哪种方案，其投标总价不变。
⑤“里外双包发纹不锈钢”是指电梯轿厢内外都采用发纹不锈钢装饰。
⑥ 电梯轿厢内净尺寸可微调，但面积不不大于2.24平米。
三、电梯设备技术规格
1、电梯性能及技术参数
1.1. 额定速度：1.0米∕秒；
1.2. 驱动方式：电动曳引式；
1.3. 驱动控制曳引机方式：交流变频调速（VVVF）闭环控制；
1.4. 曳引机形式：交流电机无齿轮曳引机；
1.5. 门洞土建尺寸、门洞土建位置：可按中标人规定制作；特殊状况按招标人规定依照现场实测后尺寸、位置拟定；
1.6. 速度偏差：曳引电梯，在额定载荷内任何负载状况下，实际速度与额定速度偏差不不不大于± 3%。
1.7. 轿厢内振动加速度：
1.7.1. 电梯轿厢内水平及垂直振动加速度测试办法采用国际原则ISO18738：测量时要满足如下规定：
1.7.2. 轿厢内水平振动加速度：≤10mg；
1.7.3. 轿厢垂直振动加速度：≤12mg；
1.7.4. 轿厢平层精确度：不大于±5mm（指电梯。测试办法采用GB/T10059-1997。
1.7.5. 再平层：电梯平层后，由于乘客或货品进出，引起轿厢载重量变化、钢丝绳伸缩，从而导致平层精确度发生变化，当平层精确度不不大于±12mm时，则电梯在开门状态自动再平层，从而恢复至正常平层精确度即±5mm之内。对于小提高高度电梯，如果通过计算，乘客或货品进出不会引起平层精确度不不大于12毫米时，则容许不配备再平层功能。
1.8.噪声：
1.8.1. 轿厢内噪声：在任何状况下，应限制与电梯设备关于噪声级别，在高速运转排风机或空气调节器启动状况下，电梯运营时轿厢内声音满足如下规定
1.8.1.1.载客电梯轿厢内噪声值≤50 dB(A)。
1.8.1.2.测试办法：测试办法采用GB/T10059-1997。
1.8.2. 轿厢内电扇噪声：轿厢停止运营，电扇在最高额定转数下，传声器置于轿厢内中央距轿厢地面1.5米，测得最大噪声≤43 dB(A)。
1.8.3. 层站处噪声：在每个电梯厅测得电梯运营引起噪声基准值应≤50dB（A）。测试办法：传声器置于距层门0.3米、距地面1.5米处，取全过程运营中最大噪声值。
1.8.4. 开关门噪声：
1.8.4.1.开关门噪声≤52dB（A）。
1.8.4.2.测试办法：测试办法采用GB/T10059-1997。
1.8.4. 振动、噪声与建筑隔离：电梯发出噪声或振动部件要与建筑构造要做好隔离、防振办法，如曳引机要选用恰当减震橡胶隔离与曳引机搁机大梁连接，不容许将电梯振动或低频噪声通过建筑构造传递到临近区域。
1.9 .供电系统：
1.9.1. TN-S系统；
1.9.2. 保护线（地线）接地电阻值：≤4 欧姆；
1.9.3. 动力电源：交流 380伏 3相 50赫；
1.9.4 照明电源：220伏单相 50赫；
1.9.5 所有设备须在供电电压偏差±10%及供电频率偏差≤±2%时仍能正常工作。如果电压偏差不不大于±10％，则容许设备自动保护并停止运营，但不能因而而发生设备损坏。
2、电梯功能及规定
2.1可靠性规定：
2.1.1. 规定持续工作每天24小时，全年365天。
2.1.2.正常使用寿命期规定10万小时以上。
2.1.3. 规定电梯故障次数60000次≤3次，如超过一次，质保期免费延长一年。
2.1.4. 电梯接地由电梯厂家自行施工。
2.1.5. 井道照明及检修插座由电梯厂家负责材料和施工（总承包单位预埋管线、管内穿铁丝）。
2.1.6.平层精度：≤±3mm。
2.1.7.称重装置：精度1％。
2.1.8.所有不锈钢材质规定不低于SUS304原则
2.1.9.BA功能： a、提供下列信息：运营状态、楼层位置、电源状况。
b、配套BA软件及远程传播装置。
2.2.基本功能：
电梯基本功能
功能名称
功能阐明
全集选
电梯对大楼内上、下召唤信号、轿内选层指令及各种信号进行综合分析判断后，将自动优选与电梯运营方向一致信号进行依次应答。
自动返回基站
单台电梯时，可依照大楼实际需求设定运营基站，在预定期间内如果没有召唤或指令登记，轿厢将自动返回基站，关门待机，基站普通设在交通流量大楼层或一楼大厅。
断电自动平层
当电梯断电时，自动启用备用电源，将电梯平稳停靠在就近层站，并开门。
满载直驶
当轿厢内载荷达到满载预设值时，即进入满载直驶状态，电梯将不再应答厅外召唤而直接响应轿内指令直达指定楼层。
反向指令自动消除
在向上或向下运营时，对于与当前运营方向相反指令可自动消除。
停层开门
电梯到达目层站时，自动开门。
超载保护声响及灯号警示
当轿厢载重量超过额定容许载重时，超载蜂鸣器会鸣响并显示超载。轿厢不关门，电梯不能起动。
电梯受阻失速保护
当曳引钢丝绳打滑达到预定期间时，电梯停止运营。
终端楼层保护
当电梯运营到终端楼层时，运营速度没有减至预设值时，系统将逼迫减速，保护电梯安全运营。
重新初始化运营
当电源因中断而恢复后，电梯位置信号未能保存或不能拟定轿厢位置时，电梯将驶向端站重新定位。定位后位置显示屏显示电梯所在层楼位置，并恢复正常运营。
数字式大厅/轿内显示
在轿内操纵面板及每层楼大厅召唤盒上随时显示电梯所在层站，以以便乘客理解电梯当前运营位置。
轿顶检修
电梯轿顶设有检修箱，使检修维护更为安全快捷。
轿内警铃
供在特殊状况下乘客通过按动轿厢内报警按钮，及时告知外界。
轿厢内紧急照明
在轿内设立紧急照明装置，停电时启用。
轿箱内排气扇及照明
将轿箱内废气抽至井道。为轿厢内提供照明。
闲时自动关闭电扇照明
在没有接到任何操作指令状况下，电梯在关门后预定期间内，将进入节能模式，关闭轿内照明和电扇。
内部通话装置及监控电缆
用于在特殊状况下通过设立在轿厢操纵面板上对讲装置保持与顶层或监控中心语音联系。在轿厢内预留监控摄像头安装孔。增长监控随行电缆。
轿厢关门延迟保护
当电梯开门时间由于外呼按钮被按住或其她因素而超过预定期间时，电梯会逼迫关门来应答其她信号。当电梯逼迫关门重复几次仍未关紧，电梯将停止运转并开门，内外呼信号会自动取消。当电梯监测到门已正常关闭时，电梯恢复正常操作。
光幕门保护
专用光幕门保护系统增强了电梯安全性，系统可在电梯门口形成密集红外交叉光幕，对于任何进入其探测区域人或物体都能做出敏锐反映，为进出乘客提供最大限度安全保护。
轿厢开门保护
当电梯由于机械卡阻等因素导致不能开门到位超过预定期间时，电梯会浮现下列动作：1、把自己从群控系统中独立出去；2、熄灭大厅和轿厢内方向批示灯；3、呼梯信号会分派给群控系统中其他电梯；4、按下任何电梯控制板按钮都会发出蜂鸣声；5、关门并按照当前方向驶向下个楼层，直到到达基层以获得对的方向信号；6、在重复尝试了3次开门动作后，轿厢门会关闭，将在下一层停止并开门；7、违背响应命令会被清除。8、保护装置灯被点亮。
开、关门按钮
电梯轿厢操纵面板上设有控制开关门微动按钮，按下开、关门按钮同步将点亮按钮灯以提示成功应答。以以便乘客依照需要灵活掌握开关门时间。
本层厅外再开门
在正常关门过程中，厅外与电梯同向召唤按钮被按下时，电梯将重新开门。
关门等待取消
自动状态下，在门保持全开状态并且处在开门延时阶段时，按关门按钮可及时执行提前关门。
关门力矩保护
当关门时受到反向阻力，超过预设力矩值时，电梯将重新开门。
停梯开关
即驻停开关，当设立在指定楼层钥匙开关动作后，电梯将在应答完所有指令后返回指定层楼，同步将启用节能模式，切断轿内照明并点亮厅外停梯开关批示灯。
启动时力矩补偿
为使电梯起动时获得更好舒服感，系统对轿厢内载荷进行计算，并通过起动时力矩补偿予以优化。
轿厢到站钟
设立在轿厢顶部，当电梯到达停靠楼层时，将发出清脆铃声提示乘客已到站。
厅外及轿内方向批示
为以便乘客理解电梯运营方向，在轿内操纵面板和厅外召唤面板上有箭头状批示灯提示运营方向，规定点阵式显数。
火警紧急返回
所有召唤和指令均取消，各台电梯及时驶往首层停靠，并把门打开。
电梯保修时间及服务
质保期为二年，每3个月进行一次全面设备安全检查、保养。规定期间内投标人或原厂商授权安装人员须到现场对故障进行维修。
说 明
1、业主保存对上述性能、功能规定最后确认权力。
2、为避免各投标方对上述电梯功能规定所产生歧义，投标时须对上述电梯功能规定按自己产品功能逐条作较详细解释。
3、供货方提供电梯应涉及但不但限于上列,当供货方推荐其他适当功能也许被接受。
不同产品或型号在满足使用条件下，可以依照上述功能规定进行选取，但必要在投标迈进行反馈，予以确认。
2.3.安全设备规定
供货方提供电梯应涉及（但不但限于）下列设备。其应符合关于原则中规定。
2.3.1. 断相和错相保护
2.3.2. 上、下终点开关和上、下极限开关
2.3.3.缓冲器
2.3.4. 限速器
2.3.5.安全钳
2.3.6.紧急停止按纽
2.3.7.安全窗户
2.3.8.层门安全设施
2.3.9. 轿门安全设施
2.4.轿厢和厅门入口(涉及批示器和按钮)装修规定
2.4.1、轿厢和厅门装修按下列规定进行,但供货方须在总价范畴内,推荐数个适当布置图案供买方选取,最后装饰布置图案须得到买方承认。
2.4.2门厅按钮及楼层显示：装在同一发纹不锈钢面板上，装有微动发光二极管照明微动按钮，点阵显示楼层及运营方向；每台一种。
2.5.制造规定
供货方提供设备备件应按原则制造，并有互换性和精准装配性。特别对于驱动装置（曳引元件设备）、门机等装配，所有都应在工厂完毕或预装配或其尺寸误差达到预装配水平。
3、电梯井道及技术规定
3.1.土建构造、特殊规定、材料
3.1.1. 除了门洞土建尺寸、门洞位置、召唤盒留洞及布置在电梯厅层门旁控制柜留洞可以按照中标人规定预留外，别的电梯有关土建尺寸如电梯层高、提高高度、井道平面尺寸、底坑深度、顶层高度等不能偏离，详细值请见上述“电梯技术规格表”。投标人在制定投标文献时，如发现需要更改电梯土建尺寸，或有任何不清晰，都必要书面向招标单位提出，以征求招标人意见，招标人将以书面形式回答给投标人，只有经招标人批准某些才可以更改。对于没有通过招标人确认，投标人如果在投标文献中依然偏离，则会导致废标。
3.1.2. 招标人不提供牛腿，如果需要则中标人自行提供并安装钢牛腿。
3.1.3. 关于电梯供货后轿厢内二次装饰
3.1.3.1本次招标电梯原则上不作二次装饰，但是如果某些电梯需要二次装饰，则中标人需要依照招标人委托其她电梯装饰公司提出规定配合装饰设计，在装饰过程中中标人应予以技术上指引及配合，协助制定装饰技术方案，二次装饰完毕后，中标人负责免费调试工作。
3.1.3.2.载客电梯预留石材铺贴是指：在额定载重量不变、电梯性能不变及按照招标文献规定配备完毕前提下，每台电梯再预留地面石材装饰条件。
3.1.3.3.中标人须保证在其他承包商或其自身对电梯二次装饰后，中标人免费负责二次调试，二次调试内容涉及但不限于：平衡系数达到电梯设计规定，电梯轿厢达到静平衡等。不论是二次装饰前，还是二次装饰后，其电梯各项性能指标都必要满足本招标文献所有规定。
3.1.4.采用材料及外观质量规定：
3.1.4.1. 所有使用材料和工艺必要是优质。所有用钢制作零部件、构造件（涉及各种支架、固定件等）必要在制造厂就进行彻底除锈后再做完善防锈解决，决不容许将未作彻底除锈及防锈钢制部件运送到安装现场。在设备投入使用后内不得发生锈蚀现象。
3.1.4.2. 保证使用材料不易燃烧、不助燃及不释放有毒气体。使用材料符合有关最严格规范规定。
3.1.4.3.不锈钢材质：采用304级别（美国原则）不锈钢（相应中华人民共和国原则为：0Cr19Ni9）。
3.1.4.4.发纹不锈钢板规定表面发纹型号为240目以上、油性短发丝规格。
3.1.4.5. 用于轿厢壁、门、门套等某些所有钢板或发纹不锈钢板厚度不不大于1.2毫米。镜面不锈钢板厚度不不大于1.5毫米。
3.1.4.6. 透明夹层玻璃：均应采用高透明夹层玻璃，所有玻璃外观平整，无扭曲变形，无生产、运送痕迹，没有任何会引起光学畸变瑕疵。
3.1.4.7.表面质量应保持不变。使用不当导致损坏除外。
3.1.4.8.上述所有规定都是在招标文献规定各种气候和极端环境下
3.2.井道配套设施
3.2.1. 缓冲器：为所有电梯提供符合国标缓冲器，提供并安装支撑、永久检修梯子和平台 (在需要地方，电梯轿厢或者配重缓冲油检修端口位于电梯坑楼层上方2.0米或者更高位置)。提供永久铭牌用来以本地语言描述制造商、类型、长度、速度/负载、油类型等。
3.2.2. 曳引和限速钢丝绳：
3.2.2.1.提供绳头组合装置，绳头杆应带有螺纹，以便调钢丝绳张力。为绳头组合供压缩弹簧，在运营期间平衡张力。绳头杆位置要便于进行调节，使滑轮和钢丝绳磨损最小。提供缓冲装置，减小绳索噪音。
3.2.2.2.限速器钢丝绳采用钢芯或纤维芯钢丝绳。规定延伸率低，且不会随着空气湿度变化而伸缩。
3.2.3.安全钳：在所有额定速度超过0.75 m/s电梯上，应采用渐近式安全钳。对额定速度低于0.75 m/s电梯， 容许采用4楔块或滚柱式瞬时式安全钳。
3.3.机房土建构造
机房内设一3吨吊钩，关于设备基本，由中标厂方负责完毕。
4.电梯配套设施及规定
4.1.电缆：供电电缆、视频电缆、音频（广播）电缆
4.1.1.随行电缆：
电梯轿厢运营电缆将采用恰当低电压规格，保证它们符合规范。对于每套运营电缆，应再配备5% 备用线路和另提供备用、防干扰2对4芯双绞线（每根线至少0.75mm2，）。每部电梯轿厢照明电缆接入到电梯轿厢照明开关盒中，所有其他运营电缆都接入到电梯端子箱中，端子箱中应留有富裕备用接线座（4对）以备将来扩展功能用。
在将运营电缆最后安装到电梯轿厢之前，要将运营电缆悬挂在电梯井道顶部至少24小时，以消除所有也许存在电缆纽结。提供保护办法，当电梯运营时，防止任何竖井材料，例如，导向轨固定装置等碰撞电缆。
要提供某些办法来保证所有电梯轿厢内运营电缆安全，使它们重量不会传递并影响任何电气连接。
4.1.2.闭路监视系统用视频电缆：
视频电缆详细规格在订立合同步拟定。在每台电梯轿厢里，会由其他承包人提供一部闭路电视摄像机。中标人须供应和安装轿厢至机房之间视频电缆，并派人员安装摄像机，负责摄像机电力供应（以带保险丝接线座形式提供）和轿厢顶部开孔工作。电缆必要分别终接在电梯机房内端子箱以及电梯轿厢顶部端子箱。
4.1.3.广播系统用音频电缆：音频电缆详细规格在订立合同步拟定。在每部电梯轿厢里会由其他承包人提供一种扬声器播放背景音乐和广播。中标人须供应和安装轿厢至机房之间广播系统用电缆，并派人员安装扬声器，负责在轿厢顶部扬声器开孔工作。广播系统用音频电缆必要分别终接在电梯机房内端子箱以及电梯轿厢顶部端子箱。
4.1.4.必要提供优质防干扰电线或电缆，由于电线或电缆质量问题而导致影响闭路监视系统、广播系统使用责任将由中标人负责，并承担由此带来一切直接损失。
4.2.通话系统
4.2.1.轿厢、电梯厅控制柜、底坑、轿厢顶部及值班室（与垂直运送中央管理和监控系统配套使用）安装五方电话，通话方式为同步双向。在轿厢内通过按压应急报警按钮实现呼喊。停电时，紧急电池供电系统（每台电梯配备一套，电池寿命不低于5年）及时供电，仍能实现五方通话。在紧急电池供电状况下，通话时间不少于60分钟。通话设备如果与应急照明设备共用备用电池组，则其电池容量必要同步满足应急照明及五方通话规定期间。
4.2.2 五方通话系统规定：
4.2.2.1.轿厢内配备紧急报警装置由报警按钮、麦克风、扬声器等构成，按压报警按钮可以呼喊机房和控制室，机房或值班室响应后与之通话。在值班室或机房响应此前，其通讯主机提示音将始终鸣响。
4.2.2.2.机房内控制柜旁配备通讯分站，提供长达6m话筒线。当有来电时有声音提示，可以应答轿厢内和控制室呼喊并与之通话，也可以积极分别单独呼喊轿厢内和值班室并与之通话。
4.2.2.3.轿厢顶部配备通讯分站，当有来电时有声音提示，可以应答值班室呼喊并与之通话，也可以积极呼喊值班室并与之通话。
4.2.2.4.底坑配备通讯分站，可以应答值班室呼喊并与之通话，也可以积极呼喊值班室并与之通话。
4.2.2.5.为了节约电线用量，增长通讯距离，规定通话通讯系统尽量采用总线式通讯。
4.3井道、机房配线敷设
4.3.1.所有导线都采用铜导线。不能采用单芯导线。
4.3.2.机房内和井道内配线应使用电线管或电线槽保护，所有电线管、电线槽都采用足够强度钢质材料，在机房地面敷设时，其壁厚不得不大于1.5mm。不容许采用塑料管道或者塑料线槽。
4.3.3.除了限位开关、制动器和马达接线端外，不应采用柔性金属导线管。
4.3.4. 整个管线系统和电梯设备安装金属构件、导轨等，均应有效连接到与等电位箱焊接接地装置上。
4.4.井道照明
4.4.1.底坑停止装置和电源插座：在电梯底坑提供并安装符合规范停止装置以及电源插座，涉及布线。插座应为10~13A三脚防水插座，并装设30MA漏电断路器。整个组件外壳保护级别不不大于IP44。
4.4.2.井道照明：提供并安装符合规范井道照明装置及两路转换开关，及布线。井道照明装置开关将安装在机房内、井道底坑。任何一种位置开关都可以控制井道照明闭合和断开。
4.4.3.功率因数：所提供设备必要具备较高功率因数，配备必要补偿装置，在机房配电箱（柜）出线端测量设备功率因数不不大于85%。
4.4.4.电磁兼容性应符合EN1和EN1规定。
4.5.控制柜
4.5.1. 所有控制设备装设在控制柜内。在控制柜上所有通风入口处提供空气过滤器。
4.5.2.所有布线要与发热部件隔离。
4.5.3.所使用任何核心缩写或者符号将被固定在每个控制柜内侧。
4.5.4.为了便于测试，控制柜上将提供一种移动接地链接。
4.5.5.所有控制柜内零部件应能非常以便地进行维修和更换。
4.5.6.控制柜微型计算机某些要被独立封装在控制箱内。
4.5.7.机房内控制柜程序不可以被存取、调查和更改。
4.5.8.接口：电梯控制柜中配备RS-485接口并向招标人开放相应合同，通过RS-485合同可以输出电梯运营状态信息，涉及：电梯轿厢所在楼层位置、电梯运营方向、电梯开门状态、电梯故障、电梯停止运营、电梯状态正常等。
4.5.9.配备在电梯厅控制柜应有防火及防盗办法。
5标志、包装、运送及保管
按国家有关原则规定及电梯原则规定进行。
