航站楼虹吸式雨水排水工程施工总结.doc

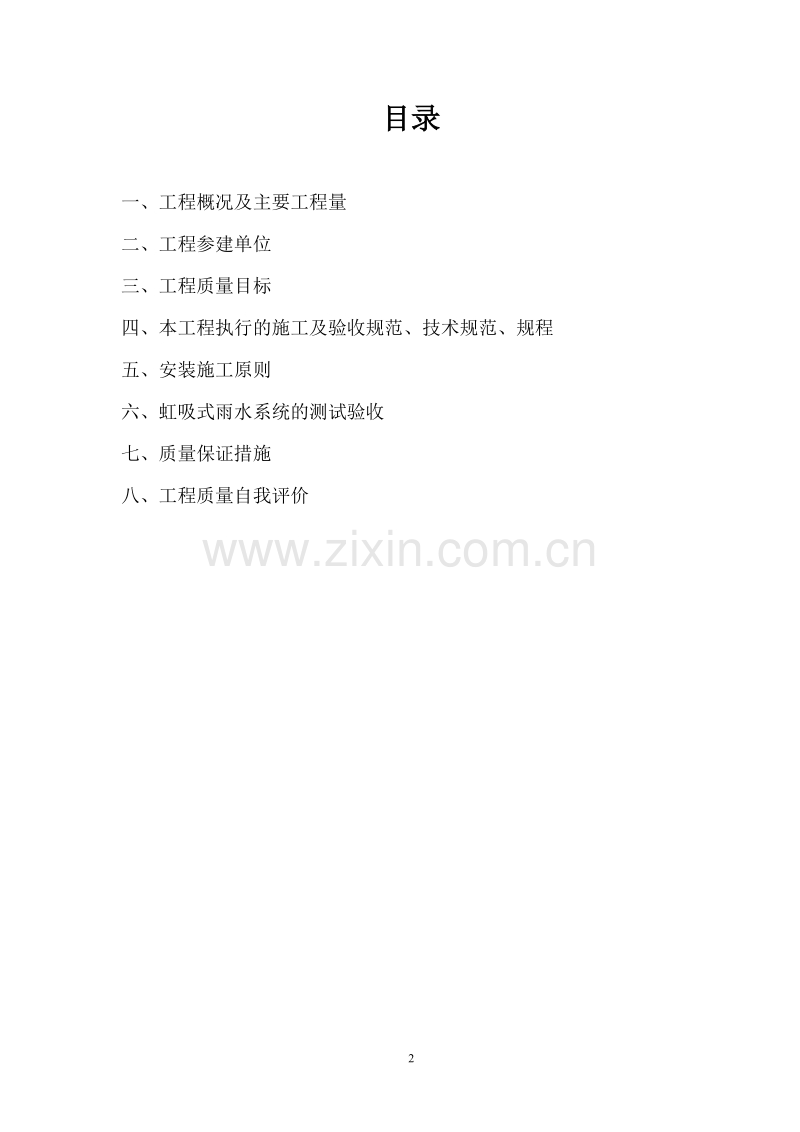

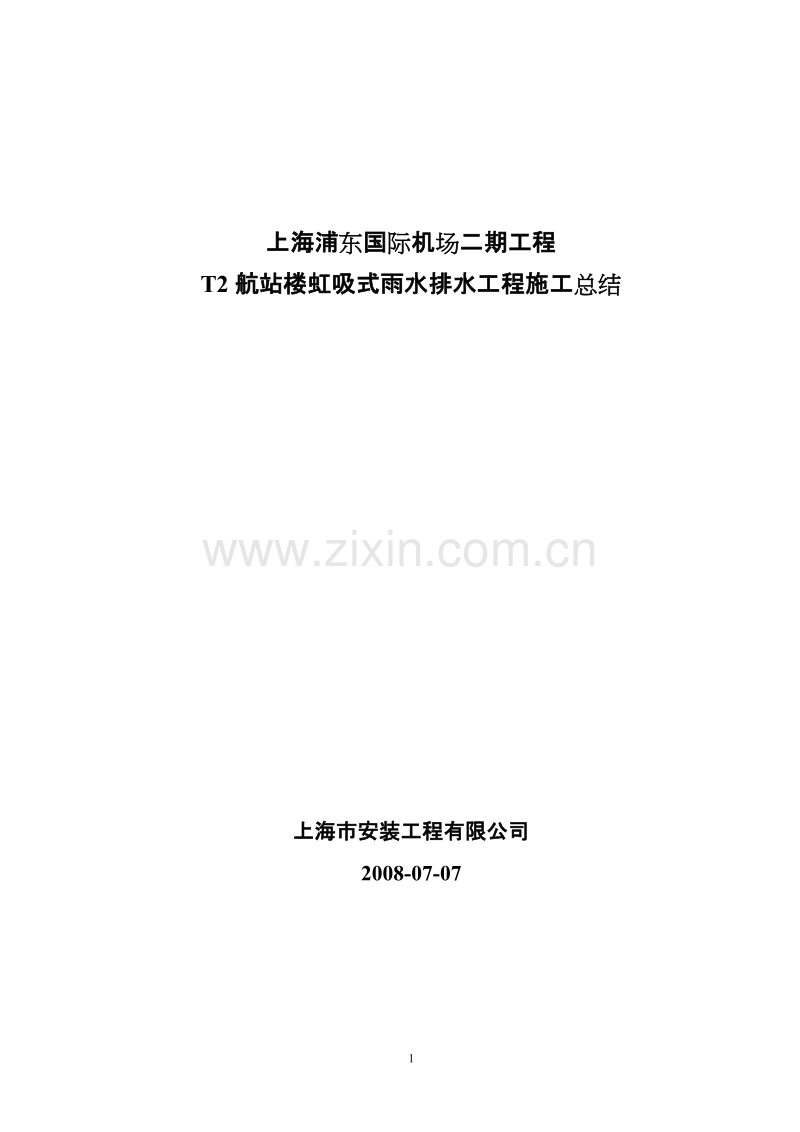

上海浦东国际机场二期工程T2航站楼虹吸式雨水排水工程施工总结上海市安装工程有限公司2008-07-07 目录一、工程概况及主要工程量二、工程参建单位 三、工程质量目标 四、本工程执行的施工及验收规范、技术规范、规程五、安装施工原则六、虹吸式雨水系统的测试验收七、质量保证措施八、工程质量自我评价一、 工程概况及主要工程量1.1、本工程位于上海市浦东国际机场，屋面结构为钢结构全框架。由于屋面汇水面积较大，且汇水组织情况复杂，建筑等级要求为市级重点工程，立面要求简洁美观，对雨水系统排水要求很高，因而十分适合采用屋面虹吸排水系统。1.2、本工程主要屋面雨水排水采用先进的虹吸压力式排水系统，由捷流虹吸技术咨询(上海)有限公司设计方承担的屋面雨水排水面积为 18.58万m(详见询价图中阴影部分，最终面积以图纸为准),在设置雨水虹吸系统的屋面上将汇入屋面天沟中的雨水采用虹吸排水的方法排到地面。本工程屋面雨量是根据项目情况及虹吸式雨水排水系统工程技术要求进行计算和设计施工,其中主楼有 72 个系统、长廊有 161 个系统、连机廊有 8 个系统。1.3、主楼及长廊钢管脚手架搭拆工程位于上海浦东国际机场，按照甲方的要求，本工程使用钢管脚手架。根据项目的要求，需要搭设条排钢脚手、独立架钢脚手等。1.4主要实物量航站楼部分的屋面（304材质）主楼前车道边的立管（316材质）名称规格单位数量名称规格单位数量虹吸雨水斗uv57套8虹吸雨水斗uv72套24虹吸雨水斗uv72套120316UV专用不锈钢管76米977虹吸雨水斗uv107套174316UV专用不锈钢管114米230虹吸雨水斗uv122套92316UV专用不锈钢管133米26304UV专用不锈钢管51米10304UV专用不锈钢管57米20304UV专用不锈钢管63米40304UV专用不锈钢管76米800304UV专用不锈钢管89米4600304UV专用不锈钢管114米2400304UV专用不锈钢管133米1900304UV专用不锈钢管159米2800304UV专用不锈钢管219米4300304UV专用不锈钢管273米500304UV专用不锈钢管324米80304UV专用不锈钢管355米15304UV专用不锈钢管406米20二、工程参建单位：设计单位：上海现代设计集团华东建筑设计研究院监理单位：上海建科建设监理咨询有限公司总包单位：上海建工（集团）总公司土建单位：上海建工股份有限公司安装单位：上海市安装工程有限公司三、 工程质量目标：虹吸雨水排水系统安装必须获得上海市安装优质工程“申安杯奖”四、本工程执行下列施工及验收规范、技术规范、规程：4.1、建筑给水排水设计规范（GB50015-2003）4.2、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）4.3、国家雨水斗安装图集（01S302）4.4、全国民用建筑工程设计技术措施给水排水（2003）4.5、屋面工程质量验收规范（GB50207-2002）4.6、屋面工程技术规范（GB50345-2004）4.7、虹吸系统设计和施工安装的技术要求(由虹吸雨水排水设计方提供)4.8、虹吸雨水系统管理安装及验收指南(由虹吸雨水排水设计方提供)4.9、现场设备工业管道焊接工程施工验收规范（GB50236-98）4.10、水排水设计手册建筑给水排水4.11、建筑设计防火规范（GBJ16）4.12、建筑施工高处作业安全技术规范JGJ80-914.13、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001五、安装施工原则5.1、虹吸式雨水系统的施工虹吸雨水系统是一个对安装细节要求非常严格的排水系统，加之,浦东机场建设具有工期紧张，施工状况复杂，结构空间利用率高，建筑配套工程的美观要求高等特点，因此，虹吸雨水分项工程在施工过程中需要克服种种困难、解决许多难题。为了确保虹吸式雨水系统能够达到设计工作效果，管道安装需要严格按图施工，但是航站楼施工现场的状况是不断变化的，虹吸雨水的系统图需要根据现场的情况及时准确的深化更新，而图纸深化的结果在现场条件下是否可行，这又需要更进一步的与相关单位进行实际沟通而定。这样，虹吸雨水施工从一开始就面临了与土建单位，钢结构，天沟，给排水，强弱电，暖通，空调，消防等其他相关施工单位的协调问题。施工中，虹吸雨水系统与钢结构及屋面的配合工作最多，雨水管道的设计安装不仅要满足系统的排水性能要求，同时，还要从建筑的美观、空间利用等多方面考虑，这其中，最有代表性的就是主楼G轴屋面的排水设计及施工。主楼G轴的虹吸雨水系统是此次雨水排水工程中设计难度最大、施工难度最大的系统，它具有以下几个特点：(1) 该段天沟所承担的汇水面积非常大，设计排水量非常大；(2) G轴13.6m区域属于大空间结构，立管可利用的空间只有两端的29轴和49轴的管道井，而两侧的管道井的结构对布置其间的雨水管道数量和尺寸均有所限制；(3) 为了满足室内装饰吊顶的要求，虹吸雨水管道的横管必须要设置在吊顶层标高之上，其所能利用的空间十分有限。(4) 由于天沟是按伸缩缝分五段设置的，对雨水斗的分布要求尽可能地按照天沟分布特点进行布置；所以，中间段天沟中布置的雨水斗距离两侧立管距离很远，达到了175米；(5) G轴屋面结构设计单位根据实际屋面可能变形的情况，设计伸缩缝的补偿量为三向补偿，并且补偿数值较大。针对以上特点，雨水系统在设计时充分利用了G轴13.6米吊顶以上的空间，对管道的设置进行合理安排，通过与钢结构的设计单位紧密配合，在钢结构吊装之前完成了管道预留孔的工作，在管道补偿的问题上采用大拉杆三向补偿器，以满足补偿量的要求。在施工过程中，由于该屋面不是单向施工，而是根据伸缩缝分段，不同区域同时施工，各个施工段完成的前后时间有所不同，而另一方面，由于地面施工任务也非常紧迫，为了确保屋面天沟施工结束后，屋面必须达到有组织排水以不影响地面其他单位施工，因此，虹吸雨水施工采用管道提前预制，分段安装的方法，与天沟单位的施工密切配合，在天沟完成的同时，虹吸雨水施工也同时完成该段的施工任务。在施工完成后，设计单位还及时就实际完成系统图和管道补偿器设置后所能达到的补偿量进行了认真的复核计算，计算结果达到了排水能力和屋面变形补偿系数的的要求（见图：G轴完成效果图）。在与各个相关单位的紧密配合下，虹吸式雨水系统的安装工作于2006年8月份顺利完成。5.1.1、虹吸雨水管道施工的施工方法：1）、水平干管连接：通向室外的主管过地下室结构外墙是应由防水套管，水平管接下时应用45弯头（或用顺水三通）连接；如果是需要隐蔽安装的部位应及时做好局部灌水试验及做好隐蔽验收纪录。安装在设备层内的主管可根据设计要求作托、吊架，并保证水平度，注意预留口的位置、并将预留口临时封堵。2）、立管干管的安装：根据施工图校对预留洞口尺寸有无差错，立管安装前吊线。如需剔凿楼板洞需断钢筋，必须征得土建有关人员同意，按规定要求采取加固措施处理。变径管应先用线坠定管中心位置，安装立管卡后敷设立管。3）、支管安装：横管与横管、横管与立管的连接应用顺水三通或45配件，以利于管道顺通；支管不得有倒坡或局部凹凸现象，保证达到水平度要求。支管安装完后，可将雨水斗的尾管安装到位，找准尺寸并配合土建将预留孔洞堵严，预留管口装上临时封堵。5.1.2、管道施工的关键环节控制：1）、如无特殊设计要求，虹吸雨水横管干管要求必须水平；2）、对现场施工复杂的钢架构件内施工部位，为确保现场的实际进度不受影响，虹吸雨水施工方要求在钢构件生产厂家在加工厂内按图纸纸作支架生根点，要求到现场的管道再实施管道施工前钢构件内必须要有支架的生根点，在钢构件运抵现场后，虹吸雨水施工方要求相应的钢结构施工单位必须留给虹吸雨水施工单位地面安装管道的正常施工时间根据现场工作批次量的大小具体确定，以确保管道的安装；3）、不锈钢管道之间的连接统一要求为焊接或不锈钢法兰连接，如遇特殊清情况确无法进行焊接施工，虹吸雨水施工方在甲方，设计及监理等单位的审批同意后方可采取其他连接形式；4）、对于现场在已经吊装的钢构件，为确保施工的安全性，虹吸雨水施工方要求在相关的幕墙单位施工时同时进行此部分分项工程的施工；5）、对已运抵现场的未作支吊架生根点的钢构件，为确保施工的总体进度，和对钢构成品的保护需要，虹吸雨水施工方要求业主指定相关施工单位尽快按图纸制作相应的支吊架生根点。5.1.3、雨水斗的安装工方法（详见附图）：5.1.3.1、雨水斗在普通金属天沟的安装：1）、在钢天沟上测量定位、开孔；2）、安装EPDM 密封圈；EPDM 密封圈金属天沟3）、安装底盘和压环；EPDM 密封圈金属天沟底盘压环配垫圈和橡胶密封圈的M6螺丝 4）、安装铝合金空气挡板 ；EPDM 密封圈金属天沟铝合金空气挡板压环底盘3.3.1.2、雨水斗在不锈钢金属天沟5.1.3.2、雨水斗在不锈钢金属天沟的安装：雨水斗与不锈钢天沟采取焊接的方法连接（详见大样图）： 步骤：1）、雨水斗在金属天沟内开孔（开孔尺寸如下表）序号项目名称天沟内开孔尺寸1雨水斗UV1073002雨水斗UV1223002）、将雨水斗从天沟上部对中放于天沟上，采用氩弧焊的形式焊接上下两道焊缝，并打磨、防腐。3）、安装固定雨水斗盖板。5.1.3.3、雨水斗在混凝土天沟的安装1）、土建施工时在天面雨水斗安装位置预留孔（UV57、UV72留110孔），安装时将不锈钢底盘平放在孔的正上方（确保底盘与面板顶面标高一致），同时封堵尾管与孔之间的空隙。钢筋混凝土板模板不锈钢底盘2）、在混凝土封堵完成后，土建方制作防水，同时保证防水层施工不要超过规定的界限（见下图）。钢筋混凝土板防水卷材模板 防水层防水层截止位置钢筋混凝土板 3）、 夹圈安装：在防水施工后找平施工前，安装夹圈。如下图：钢筋混凝土板模板不锈钢夹圈螺丝防水卷材防水层防水层截止位置钢筋混凝土板夹圈 4）、 找平：找平施工做到夹圈的边缘（土建方施工）。见下图：防水卷材钢筋混凝土板模板不锈钢夹圈找平防水层防水层截止位置钢筋混凝土板夹圈水泥沙浆 5）、安装空气挡板：虹吸管路系统安装完成并且系统经过密闭待复核设计 完善后，安装空气挡板或防护罩。5.1.3.4、雨水斗安装施工中的关键控制点：1）、雨水的底盘安装要保持水平；2）、在安装雨水斗前，虹吸雨水施工方须对已完成的天沟进行现场复核，确定天沟的尺寸，规格及标高是否与设计图纸一致；3）、在砼屋面天沟安装雨水斗不锈钢夹圈时，需和屋面防水单位密切配合，要求在雨水斗不锈钢夹圈与底盘连接之间位置的防水层要求防水层施工方做加强防水处理，并且要在加强防水处理结束后，虹吸雨水施工方应马上安装雨水斗不锈钢夹圈；4）、在普钢屋面天沟安装雨水斗底盘安装时，需和屋面防水单位密切配合，要求在雨水斗EPDM密封圈与底盘连接之间的防水层要求防水层施工方做加强防水处理；5）、在不锈钢天沟进行雨水斗底盘焊接时，应明确不锈钢天沟的材质与雨水斗底盘的材质是否一致，如果不是同一材质，要明确不同材质不锈钢之间焊接连接的技术要求。5.2、脚手架的具体搭设与拆除5.2.1脚手架的搭设根据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的要求，具体施工操作如下：1、条排脚手架的搭设：（1）脚手架立杆横距为1m，步距为1.8m，脚手架采用纵距1.8m单立杆，分别在脚手架作业层0.3m和0.9m处设置栏杆，并满铺竹笆，脚手架与构筑物的距离为0.25m，并用连墙杆连接，立杆下采用垫木，要求垫木采用长度不少于4m、宽度大于0.3m、厚度大于0.05m的木板，木板平行于脚手架纵向方向放置，脚手架外侧立面整个长度和高度上连续设置剪刀撑，接长采用搭接，每道宽度不小于4跨，且不小于6m，斜杆与地面的倾斜角在45-60之间，横向斜撑同一节间，由底至顶层呈之字形连续布置；中间每隔六设置一道，每三步设一撑点。2、独立架的搭设：（1）立杆横距、纵距、步距均为1.8m，立杆下面采用宽度为0.3m的垫木，在脚手架作业层0.6m和0.9m处设置二道栏杆，作业层满铺竹笆，脚手架外侧立面设置45-60剪刀撑。3、脚手架的具体规定：（1）、均布活荷载：荷载标准值270KG/m2。（2）、本工程有两只罐，每只罐外需安装两只钢爬梯，罐体高40m。（3）、脚手架立杆底座向上200mm处设纵横向扫地杆。（4）、脚手架应设双向连续剪刀撑，剪刀撑斜杆与地面的倾角为45，跨度长为不超过10.5米。4、脚手架搭设方法：（1）、每根立杆底部设置底座式木垫板；操作层设置二道安全护栏。（2）、脚手架搭设顺序：a、按脚手架的柱距、排距要求进行放线、定位。b、杆件搭设顺序如下设置钢管立柱第一步水平杆小横杆水平杆扫地杆第二步水平杆小横杆水平杆竹笆与防护设施剪刀撑连墙杆。（3）、构造与搭设要求:a、基本要求:钢管扣件脚手架必须具有足够的承载能力，刚度及稳定性，避免在施工过程中失稳倒塌以及超过容许要求的变形倾斜摇晃或扭曲现象，保证施工安全。b、脚手架左右相邻立杆和上下相邻水平杆的接头相互错开，并置于不同的构架框格内。c、剪刀撑斜杆设置:脚手架剪刀撑按整个立面连续设置，斜杆与地面夹角在4560 范围，斜杆应用旋转扣件与立杆及横向水平杆扣牢，连接点紧靠脚手架节，斜杆接长用塔接连接，搭接长度为不小于1m，2个旋转扣件固定，固定间距800mm。d、防护拦杆应符合下列要求：(a)、上栏杆的高度1.2m，下栏杆0.9m；e、竹排铺设要求：(a)、每张竹排采用18#铁丝六点绑扎固定。5、脚手架搭设质量要求（1）、立杆垂直偏差:偏差不大于H/400且不大于100mm。（2）、纵向水平杆偏差不大于总长度1/300，且不大于20mm（3）、扣件紧固力宜在45N.m55N.m范围内。（4）、脚手架立杆接头除最上一层采用搭接外其余必须采用对接扣件连接，相邻立杆接头须错开不小于500mm，且不在同一步内，纵向水平杆接头必须用接头扣件连接，上下两根水平杆接头错开不小于500mm，同一步内外二根纵向水平杆接头应错开，并不在同一跨内。脚手架的施工搭设（一）脚手架的搭设1、脚手架搭设作业必须在统一指挥下，按照规定程序进行,在搭设过程中有专人监护；A、按施工设计放线、铺垫板及标定立杆；B、脚手架同步向上搭设；C、按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第1步的纵、横向平杆，并校正立杆垂直度之后固定，并按此要求继续向上搭设。D、在搭设中，剪刀撑、斜杆等整体拉结件随搭升的架子一起及时设置。2、竹离笆采用纵向铺设，其下支承水平大横杆间距不得大于0.95m。3、在搭设作业中，作业面上宜铺设必要数量的脚手板并予以临时固定，操作人员必须配带好安全帽和安全带，不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。4、在搭设中不得随意改变构架设计、减少杆配件设置和对立杆间距尺寸放大；确有实际情况，需要对构架作高整和改变时，应提交技术主管人员解决。5、脚手架搭设完后，应由项目工程师组织有关人员对脚手进行验收，合格后方后方可挂使用。6、作业层距地面高度为9m，其外侧边缘必须设置挡护高度1.2m、0.9m的防护栏杆，外侧需要张设安全绿网，以保证施工人员作业时的安全。在脚手架的内侧设置一施工人员上下出入口，保证人员出入操作层的安全，在边上要设置防护栏杆。脚手架使用过程中要求1、脚手架在使用应组织人员进行验收及挂牌工作，要求节点可靠，扣件拧紧,保证质量，脚手架必须设置良好的接地装置，接地电线不大于4欧姆。2、脚手架在发生以下情况时，应再次组织人员进行验收，合格后方可使用，即：A、连续使用6个月；B、施工中途停止使用超过15天，在重新使用之前要派人检查；C、在遭受暴风、大雨、大雪、地震等强力因素作用之后；D、在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。3、作业层每1m2架面上实用的施工荷载不得超过规定的荷载标准值2kN/m2。4、脚手架架面上不得堆置较重的材料，少量材料应堆放整齐稳固，以不影响施工操作和人员通行为原则。5、禁止在架板上加垫器物或单块脚手板以增加操作高度。6、作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固定件和连墙件；确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。7、在架上作业中，注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物；严禁在架上戏闹和坐在栏杆上等不安全处休息。8、上下脚手架必须走安全防护的出入通道，严禁攀援脚手架上下。9、脚手架在搭设或拆除过程中，要求每层保持在同一平面上，禁止空间交叉作业。10、做好脚手架的消防灭火设施，必许配备必要的灭火设备。5.2.2、脚手架拆除施工方法（一）拆除前安排（1）、现场必须有专人负责指挥、监督这项工作的进行，没有经过交底的工人不允许参与拆除脚手架工作，不符合操作条件的工种不投入这项工作。脚手架在拆除前应先设好安全警戒区，并在拆除中，设安全监护人。脚手架拆除前，应办理拆除申请及进行必要的交底工作。脚手架的拆除按后搭先拆的原则进行，连墙件应在位于其上的全部可拆除杆件全拆除后方可拆除。（2）、全面检查脚手架，重点检查扣件联结固定、支撑体系等是否符合安全要求。（3）、所有上高空拆除人员都要带好安全帽（系好带子）系上安全带、检查过脚手架的安全可靠性后，方可进行。不准穿高跟鞋、硬底、带钉鞋靴上脚手架作业。（4）、所有拆除区域都必须设置警戒标志并配有专人监护警戒处，严禁非操作人员通过或在脚手架下方组织施工，并配备专门通讯工具保证上下联系。（5）、所有上高空配合拆架子的人，要保证睡眠，以保证白天有充分的体力投入工作；身体不好或不适合的严禁上高空。（6）、组长合理安排操作面，注意分工协作，确保作业安全。（7）、凡穿越脚手架的电线（电箱）应在拆除前先安排拆除或移位，防止不慎碰砸，造成事故。（二）脚手架拆除时应符合下列要求：（1）、拆除顺序应是后搭设的部件先拆，先搭设的部位后拆，严禁采用拉倒或推倒的拆除方法。拆除时一层一清，当分段拆除时，高差不超过2步，如高差超过2步，应进行加固。（2）、所有拆除下来的东西都必须一件件转入指定堆放区域堆放整齐，然后再行转运下去，扣件与杆件应分别转运。所有参加拆除人员如发现不安全因素，必须及时反映，待消除不安全因素后方可结束或进行下道工序。（3）、扣件、短钢管等禁止抛扔抛接，拆除大于3m以上的钢管，应确保二人以上协同操作，拆剪刀撑和纵向水平杆时，应先拆中间扣件，后拆两端扣件。（4）、工具（扳手等）宜使用工具包或用绳子拴好，防止滑落伤人。（5）、每班工作结束后，应根据脚手情况采取适当的临时加固措施，以保证脚手的稳固。每班上岗前，安全员和作业组长应注意检查脚手，确信安全方能上岗操作。六、虹吸式雨水系统的测试验收浦东机场T2航站楼虹吸式雨水工程完成系统安装后，为保证安装质量，检验系统的实际排水能力，先后进行了管道灌水测试和设计排水量测试。6.1管道灌水测试灌水测试的目的是为了检验管道接口的焊接质量，保证系统安装的密闭性，本次工程中的所有虹吸雨水系统均要做灌水测试。测试时先对整个系统进行安装质量的总体检查，查看有无支架固定不牢固现象或焊口漏焊、管道末端是否用管堵堵好等现象。检查完毕后，从天沟雨水斗向系统管道灌水，检查此系统的每道焊口及卡箍连接处有无渗漏情况，60分钟后无渗漏为合格，参见GB50242-2002建筑给水排水及采暖工程施工及验收规范。6.2虹吸雨水系统排水能力测试排水能力测试的目的是为了检验系统实际的排水能力是否能够达到设计要求。根据现场情况，经过协商讨论，最终确定采用容积法作为系统排水能力测试方案。6.2.1测试系统的选取测试原理是先在屋面天沟内蓄积一定量的水，然后，由雨水管排水，测试单位时间内天沟中水体积的变化量，来计算排水能力。故测试需要选择天沟具有较大蓄水容积的系统，根据现场实际情况，选定雨水斗位于主楼G轴/42-46轴段内的RW1-28系统作为测试系统。天沟内雨水斗平均布置，测试时将不做测试的雨水斗进行临时封堵（见下图。 考虑到天沟内不同位置液面下降情况存在一定差异，故选取最具代表性的两点作为测试点，即测试点1两雨水斗中点，此处液面下降速度最慢；测试点2尽可能接近雨水斗，水面又比较平稳便于测试读数的点，此点视为水面下降最快的点。天沟中其余点的流量数据则位于此两组数据之间。（示意图见下图）6.2.2试验方法所选系统的设计排量为125.80L/S，该段天沟的可计算高度为0200mm，最大容积为16028L，根据计算，系统虹吸状态下排完该水量所需要时间为127秒，但由于虹吸系统运作的特点，在刚开始排水到系统形成虹吸需要一个过程，故这段时间不宜计算；而当天沟水位降至接近空气挡板（60mm）高度时，虹吸的运行状态会因空气进入而产生变化，故测量计算到此时应结束。因此，测试选取的有效水深在60-180mm之间，即天沟的水位180mm以上和60mm以下时均不计量，在180mm-60mm的区间内划分格线，分格线的高度分别为180mm、160mm、140mm、120mm、100mm、80mm、60mm，排水时，采用秒表计量水位在各区间段下降所用时间，根据加权计算法计算出各区间段平均用时，并依据高度变化计算出水量变化，再计算得出系统的排水能力，若计算结果大于等于125.80L/S数值，则该系统达到了设计排量。6.2.3具体试验步骤（1） 先将该系统位于地面标高1.500m处的检查管段拆除，在此部位安装阀门，阀门上方安装注水设施。关闭阀门，将42-46轴段的天沟临时封闭，设立储水区域。（2） 在储水区段的天沟内设置测量水位的标尺，按试验要求划好标记。（3） 开启注水装置，天沟开始蓄水，水位上升至200mm时，停止。（4） 在测试人员就位后，打开阀门排水，测试人员记录各区间段排水时间。（5） 试验结束后，将天沟内的临时封堵设施拆除，将雨水管恢复原样。6.2.4测试结果（数据分析见下图）测试开始以后，系统工作，天沟内水位逐步下降：水位在180100mm区间内时，系统呈虹吸工作状态，运作正常，水面无剧烈波动且下降迅速，无空气进入雨水斗，无气流声响产生，雨水管内流态为均匀流（雨水口工作情况见下图所示）。根据两个测试点的测试数据显示：此段区间内，水面每下降20mm，平均耗用时间分别为8.1s与8.9s ，远小于设计要求排水时间13s，即此时，系统的实际排水能力远大于系统的设计排水能力（125.80L/S）；天沟的水深高度在10060mm区间内时，雨水斗强烈的抽吸作用造成雨水斗附近液面急剧下降，低于天沟平均水位，最低处水位已低于雨水斗内空气挡板高度（60mm），雨水斗开始不均匀地吸入空气，水面波动剧烈，且拌有强烈的气流声响，雨水管内呈紊流状态（见下图），此阶段系统排水能力明显下降，液面每下降20mm，两个测试点测得平均时间分别为29.17s、33.5s，系统开始由虹吸排水状态向重力式排水过渡；天沟的水深高度在600mm区间内时，雨水斗附近水面已明显低于雨水斗中空气挡板高度（60mm），大量空气进入雨水斗，水面下降速度进一步减缓，但水面波动趋于平稳，气流声音显著减小（见下图），此时，系统排水能力明显下降，系统工作状态已由虹吸式排水过渡为重力式排水，此阶段已不在测试读数范围。测试结果显示：该虹吸雨水系统在天沟水深大于100mm时，呈虹吸工作状态，且实际排水能力大于设计排水能力，满足设计要求。七、质量保证措施7.1、质量保证体系业主、监理及安检站质量保证组织体系图项目经理施工员质安员安全员施工队伍7.2 、保证工程质量的措施：建立以项目经理为首的质量监督体系，以正确的态度认真地对待业主，监理等各方对施工质量的要求，认真按照规范施工，对各监督单位对质量提出的整改要求及时跟进，并要有书面记录；7.3 、严格管理，使各项与工程质量相关的工作得到有效控制。7.4 、施工准备过程质量保证措施7.4.1 、按施工方案进行各项施工准备工作，预防质量通病。7.4.2 、做好图纸会审核技术交底工作及培训工作，专业工种要持证上岗。7.4.3 、正确选择、合理调配施工机械设备，做好维修保养工作，机械设备处于良好技术状态。 7.4.4 、选派合格的施工队伍，随时解决存在的问题，对不合格的施工队伍坚决予以除名。7.5、施工过程质量控制7.5.1、严格按照施工工艺标准施工。严格工序管理，坚持自检、互检、交接检，做好隐蔽、预检工作。7.5.2、实行工序质量否决权，不合格工序坚决返工。7.5.3、做好分项工程质量验评工作。7.5.4、加强成品、半成品的保护防护工作，防止管道及雨水斗的堵塞。7.5.5、技术资料对工程质量具有否决权，因此技术资料必须齐全、完整、及时、真实。7.5.6、施工结束后采取有效措施对施工产品进行保护。7.6.1、雨水斗保护1）、雨水斗的保护措施：、在天面其他工程未完成前，暂不安装铝合金空气挡板。、在已安装好的雨水斗上用木板或塑料板加工保护罩，固定在雨水斗上并将雨水斗密封使之不渗水，并在上部加醒目标示以防他人损害雨水斗底盘。如右图示：2） 、加强日常巡检，发现问题及时处理。7.6.2、排水管的保护1）、对已安装完成的管路上部进行封堵，防止异物进入，堵塞管路。2）、在容易碰撞处，采用硬质的木板及其它加以保护。3）、加强日常巡检，发现问题及时处理。八、工程质量自我评价1、施工中现场建立了较完善的质量保证体系，制定了质量保证制度。2、严格按设计图纸、专家评审意见及工程变更施工。3、满足使用功能和安全功能要求。4、无违反强制性标准及有关法律法规。5、达到验收条件。6、资料收集、整理基本齐全。7、对环境无不良影响。8、工程经实测实量和外观检查及资料评定综合汇总，自评等级优良。经过二年多的施工，完成了整个T2航站楼虹吸式雨水排水工程的施工任务，工程监理、市监测站进行了检查后，达到了设计要求，质量也达到了验收标准。下一步将迎接整个航站楼的开通运行，为确保航站楼的正常运行，我们将继续努力。星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址http:/ftp:/ 联系QQ：447255935电话：1311154260026
