CFG桩复合地基处理综合项目工程计算报告书.doc

计算书：
1、面积置换率计算
根据《建筑地基解决技术规范》（JGJ79-）
，
式中：——复合地基承载力特性值，取值为180kPa；
——单桩承载力发挥系数，取0.80；
——桩端端阻力发挥系数，取1.0；
——面积置换率；
——单桩承载力特性值（kN）；
——桩截面积，Ap=0.09616m2（桩径d=0.35m）；
——桩间土强度发挥系数，按规范取0.90；
——解决后桩间土承载力特性值，取值60kPa（桩间土按素填土取值）；
——桩周长；
——桩侧土侧阻力特性值；
——第i层土厚度；
——桩端端阻力特性值，（以可塑粘土、硬塑粘土、强风化泥质砂岩作为桩端持力层）。
单桩承载力Ra计算和取值表

代表性孔
指标
土层
层厚
桩侧土侧阻力特性值（kPa）
桩端端阻力特性值（kPa）
单桩承载力特性值（kN）
ZK1
素填土
0.12
12
/
267.79
软塑粉质粘土
1.90
25
/
硬塑粘土
2.48
45
950
ZK3附近
23轴线
素填土
1.40
12
/
264.77
可塑粉质粘土
2.90
30
/
硬塑粘土
1.20
45
950
ZK4附近
36轴线
素填土
1.40
12
/
264.77
硬塑粘土
2.80
45
950
ZK5
素填土
2.13
12
/
261.38
硬塑粘土
2.87
45
950
ZK7
素填土
5.05
12
/
274.31
可塑粘土
4.45
35
380
ZK8
素填土
3.05
12
/
228.70
可塑粘土
3.95
35
380
ZK11
硬塑粘土
2.50
45
950
214.99
ZK12
素填土
1.94
12
/
267.72
可塑粘土
2.20
35
/
软塑粉质粘土
1.40
25
/
硬塑粘土
0.56
45
950
ZK14
素填土
1.80
12
/
273.34
硬塑粘土
3.20
45
950

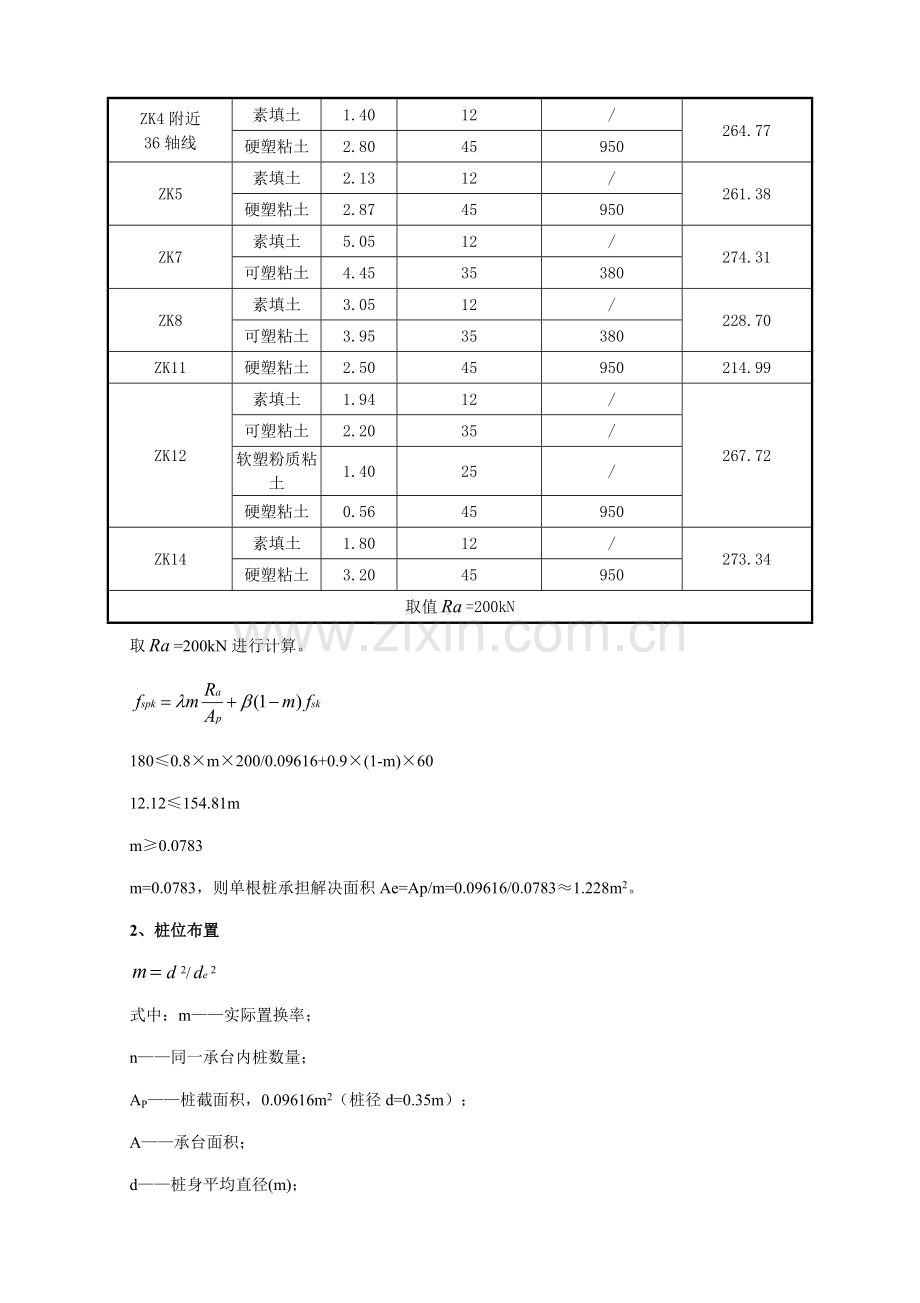

取值=200kN
取=200kN进行计算。

180≤0.8×m×200/0.09616+0.9×(1-m)×60
12.12≤154.81m
m≥0.0783
m=0.0783，则单根桩承担解决面积Ae=Ap/m=0.09616/0.0783≈1.228m2。
2、桩位布置
2/2
式中：m——实际置换率；
n——同一承台内桩数量；
AP——桩截面积，0.09616m2（桩径d=0.35m）；
A——承台面积；
d——桩身平均直径(m)；
de——一根桩分担解决地基面积等效直径(m)；正方形布桩de=1.13s，矩形布桩de=1.13，s、s1、s2分别为桩间距、纵向桩间距和横向桩间距。

CFG桩复合地基设计桩布置
楼号
序号
承台类型
承台尺寸(mm)
桩位间距(mm)
桩径
一种承台CFG桩根数
实际
置换率m
桩顶标高
（±0标高下）
1#楼
1
DJJ-01
1900x1900
1100x1100
350mm
4根
0.1065
-2.10m(局部2.6m)
2
DJJ-02
2400x2400
900x1300
350mm
6根
0.1001
3
DJJ-03
2700x3200
950x1100
350mm
9根
0.1001
4
DJJ-04
2300x3600
850x1300
350mm
9根
0.1045
5
DJJ-05
10400x3900
1100x1100
350mm
40根
0.0948
6
DJJ-06
3000x4100
1100x1100
350mm
12根
0.0938
7
DJJ-07
2500x4000
950x1100
350mm
12根
0.1153
8
DJJ-08
3100x4400
1150x900
350mm
15根
0.1057
9
DJJ-09
4300x5500
1150x950
350mm
24根
0.0975
10
DJJ-10
2800x4300
1000x1200
350mm
12根
0.0958
11
DJJ-11
3000x4700
1150x1000
350mm
15根
0.1022
12
DJJ-12
2100x2100
1100x1100
350mm
5根
0.1090
2#楼
1
DJJ-01
1900x1900
1100x1100
350mm
4根
0.1065
-1.60m

2
DJJ-02
2400x2400
900x1300
350mm
6根
0.1001
3
DJJ-03
2800x2800
1000x1000
350mm
9根
0.1103
4
DJJ-04
1300x1300
800x800
350mm
4根
0.2275
5
DJJ-05
10400x3900
1100x1100
350mm
40根
0.0948
6
DJJ-06
3000x4100
1100x1100
350mm
12根
0.0938
7
DJJ-07
2500x4000
950x1100
350mm
12根
0.1153
8
DJJ-08
3100x4400
1150x900
350mm
15根
0.1057
9
DJJ-09
2300x3600
850x1300
350mm
9根
0.1045
10
DJJ-10
2800x4300
1000x1200
350mm
12根
0.0958
11
DJJ-11
2300x5400
850x1200
350mm
15根
0.1161
12
DJJ-12
4300x5500
1150x950
350mm
24根
0.0975
13
DJJ-13
2700x3200
950x1100
350mm
9根
0.1001
14
DJJ-14
2300x3600
850x1300
350mm
9根
0.1045
15
DJJ-15
1900x3400
1100x900
350mm
8根
0.1190
以上布桩均满足式中：m——实际置换率；
m——实际置换率；
n——同一承台内桩数量；
AP——桩截面积，0.09616m2（桩径d=0.35m）；
A——承台面积。
依照以上单桩承载力计算可知，按上表桩间距布置CFG桩，有效最短桩长不应不大于2.5m，才干满足上部荷载规定，复合地基承载力特性值fspk≥200kPa。
3、桩体强度选取
根据《建筑地基解决技术规范》（JGJ79-）
式中：fcu——桩体混合料试块28d立方体抗压强度平均值。
——单桩承载力发挥系数，取0.80；
AP——桩截面积，0.09616m2（桩径d=0.35m）
——单桩承载力特性值200（kN）；
经计算：fcu≈6655.57kPa，因成桩工艺选用长螺旋中心压灌成桩，故选用C20砼。
4、复合地基承载力验算
(1)依照式中：m——实际置换率；
n——同一承台内桩数量；
AP——桩截面积，0.09616m2（桩径d=0.35m）；
A——承台面积；
并依照各类型基本CFG桩布桩形式及桩距，经计算，复合地基面积置换率m值均可满足设计规定；
(2)复合地基承载力验算

式中：——复合地基承载力特性值；
——单桩承载力发挥系数，取0.80；
——面积置换率，计算时取实际置换率，见布桩大样图；
——单桩承载力特性值（kN）；
——桩截面积，Ap=0.09616m2（桩径d=0.35m）；
——桩间土强度发挥系数，按规范取0.90；
——解决后桩间土承载力特性值，取值60kPa（桩间土按素填土取值）；
复合地基承载力计算成果见下表。
复合地基承载力计算成果表
楼号
基本型号
实际面积
置换率m
单桩承载力
特性值Ra（kN）
按最不利考虑
解决后桩间土承载力特性值fsk（kPa）按最不利考虑
单桩承载力发挥系数λ
桩间土强度发挥系数ß
复合地基承载力特性值fspk（kPa）
1#楼
DJJ-01
0.1065
264.77
60
0.80
0.90
282.84
DJJ-02
0.1001
269.70
60
0.80
0.90
273.20
DJJ-03
0.1001
274.40
60
0.80
0.90
277.11
DJJ-04
0.1045
260.16
60
0.80
0.90
274.54
DJJ-05
0.0948
267.10
60
0.80
0.90
259.54
DJJ-06
0.0938
274.30
60
0.80
0.90
262.99
DJJ-07
0.1153
278.10
60
0.80
0.90
314.54
DJJ-08
0.1057
228.43
60
0.80
0.90
249.17
DJJ-09
0.0975
261.81
60
0.80
0.90
261.10
DJJ-10
0.0958
245.06
60
0.80
0.90
244.14
DJJ-11
0.1022
228.43
60
0.80
0.90
242.70
DJJ-12
0.1090
261.74
60
0.80
0.90
285.47
2#楼
DJJ-01
0.1065
214.99
60
0.8
0.9
238.74
DJJ-02
0.1001
224.88
60
0.8
0.9
235.87
DJJ-03
0.1103
262.58
60
0.8
0.9
289.00
DJJ-04
0.2275
257.19
60
0.8
0.9
528.49
DJJ-05
0.0948
264.67
60
0.8
0.9
257.62
DJJ-06
0.0938
334.78
60
0.8
0.9
310.19
DJJ-07
0.1153
273.35
60
0.8
0.9
309.98
DJJ-08
0.1057
364.89
60
0.8
0.9
369.16
DJJ-09
0.1045
265.44
60
0.8
0.9
279.13
DJJ-10
0.0958
295.36
60
0.8
0.9
284.23
DJJ-11
0.1161
340.75
60
0.8
0.9
376.86
DJJ-12
0.0975
272.62
60
0.8
0.9
269.87
DJJ-13
0.1001
219.94
60
0.8
0.9
231.76
DJJ-14
0.1045
224.88
60
0.8
0.9
243.86
DJJ-15
0.1190
323.22
60
0.8
0.9
367.57
依照计算成果，其加固后复合地基承载力特性值均不不大于180kPa。满足设计规定。
5、压缩模量
地基解决后变形计算应按现行国标《建筑地基解决技术规范》（JGJ79-）关于规定执行，复合地基压缩模量等于该天然地基压缩模量ξ倍，按勘察报告提供桩间土承载力特性值（素填土）fak=60kPa。
ξ=fspk/fak（fspk为解决后复合地基承载力，ξ为压缩模量提高系数）,各土层解决后压缩模量详见表6。

6、 复合地基沉降和变形计算
本工程依照场地地质条件和上部构造荷载选用最不利位置进行估算。
依照《建筑地基基本设计规范》(GB50007-)，《建筑地基解决技术规范》（JGJ79-）公式：
，，，计算变形量；
式中：——地基最后变形量(mm)；
——按分层总和法计算出地基变形量(mm)；
——沉降经验系数，依照变形计算深度范畴内压缩模量当量值()、基底附加压力按《建筑地基解决技术规范》（JGJ79-）表7.1.8取值；
N——地基变形计算深度范畴内所划分土层数；
——相应于作用准永久组合时基本底面处附加压力(kPa)；
——基本底面下底i层土压缩模量(MPa)；
——基本底面至第i层土、第i-1层土底面距离(m)；
——基本底面计算点至第i层土、第i-1层土底面范畴内平均附加应力系数；
——压缩模量当量值；
Ai——第i层土附加应力系数沿土层厚度积分值；
——变形计算深度，应不不大于复合土层深度(m)，计算深度范畴内遇基岩时取至基岩表面；
b——基本宽度(m)；
——在计算深度范畴内，第i层土计算变形值(m)；
——在计算深度范畴内向上取厚度为土层计算变形值，按《建筑地基基本设计规范》(GB50007-)表5.3.6取值(m)。
沉降、相邻柱基沉降差计算表6-1
计算
项目
土层
P0(kPa)
Zn(m)
fak(kPa)
fspk(kPa)
压缩模量Es(MPa)
计算压缩
模量值Esi(MPa)
模量提
高系数ζ
zi

4)
(MPa)
ψs
(mm)
S(mm)
沉降差
0.002L
1#楼5剖面35轴线
素填土
180
12.1
60
319
2.90
15.42
5.32
1.64
0.2488
1.6321
14.02
0.44
106.25
46.75
4.77
5.50
硬塑粘土
190
10.31
54.85
5.32
3.75
0.2402
1.9709
可塑粉质粘土
120
6.24
33.20
5.32
5.35
0.2289
1.2955
硬塑粘土
190
10.31
54.85
5.32
6.20
0.2223
0.6146
硬塑粘土
190
10.31
10.31
1.00
8.28
0.2050
1.2766
粉土
110
5.42
5.42
1.00
12.10
0.1713
1.4876
1#楼5剖面36轴线
素填土
180
9.8
60
287
2.90
13.87
4.78
1.40
0.2491
1.3950
13.87
0.44
95.41
41.98
硬塑粘土
190
10.31
49.28
4.78
5.00
0.2285
3.1750
硬塑粘土
190
10.31
10.31
1.00
7.60
0.2059
1.6894
粉土
110
5.42
5.42
1.00
9.80
0.1875
1.0906
2#楼11剖面7轴线
素填土
180
14.0
60
324
2.90
15.66
5.40
1.97
0.2485
1.9582
14.23
0.43
122.82
52.81
6.89
7.00
可塑粘土
130
7.28
39.31
5.40
2.78
0.2465
0.7829
硬塑粘土
190
10.31
55.67
5.40
3.54
0.2431
0.7012
可塑粘土
130
7.28
39.31
5.40
4.89
0.2337
1.1289
软塑粉质粘土
80
3.76
20.30
5.40
5.90
0.2307
0.8733
硬塑粘土
190
10.31
55.67
5.40
7.50
0.2194
1.1375
硬塑粘土
190
10.31
10.31
1.00
10.60
0.1942
1.6521
粉土
110
5.42
5.42
1.00
14.00
0.1734
1.4763
2#楼11剖面9轴线
素填土
180
16.0
60
348
2.90
16.82
5.80
1.98
0.2483
1.9665
13.29
0.46
129.80
59.71
可塑粘土
130
7.28
42.22
5.80
2.3
0.2465
0.3013
硬塑粘土
190
10.31
59.80
5.80
4.4
0.2356
1.8788
可塑粘土
130
7.28
42.22
5.80
5.1
0.2326
0.5985
软塑粉质粘土
80
3.76
21.81
5.80
5.9
0.2258
0.5838
硬塑粘土
190
10.31
59.80
5.80
6.5
0.2206
0.4067
硬塑粘土
190
10.31
10.31
1.00
10.6
0.1869
2.1890
粉土
110
5.42
5.42
1.00
16
0.1497
1.6562
经计算：相邻柱基沉降差≤0.002L(L为相邻柱间距)，满足规范规定。
沉降、整体倾斜计算表6-2
计算
项目
土层
P0(kPa)
Zn(m)
fak(kPa)
fspk(kPa)
压缩模量Es(MPa)
计算压缩
模量值Esi(MPa)
模量提
高系数ζ
zi

4)
(MPa)
ψs
(mm)
S(mm)
沉降差
整体沉降差/L
1#楼1剖面H轴线
素填土
180
13.0
60
290
2.90
14.02
4.83
0.14
0.2499
0.1399
11.05
0.55
113.68
62.52
3.80
0.0003
软塑粉质粘土
80
3.76
18.16
4.83
2.02
0.2448
1.8380
硬塑粘土
190
10.31
49.80
4.83
4.50
0.2207
1.9946
硬塑粘土
190
10.31
10.31
1.00
5.90
0.2043
0.8489
粉土
110
5.42
5.42
1.00
13.00
0.1342
2.1569
1#楼1剖面A轴线
素填土
180
17.0
60
266
2.90
12.86
4.43
2.10
0.2464
2.0698
11.76
0.52
127.54
66.32
硬塑粘土
190
10.31
45.67
4.43
5.00
0.2225
2.3802
硬塑粘土
190
10.31
10.31
1.00
8.00
0.1890
1.5980
可塑粘土
130
7.28
7.28
1.00
13.60
0.1426
1.7094
粉土
110
5.42
5.42
1.00
17.00
0.1225
0.5726
2#楼7剖面N轴线
素填土
180
6.4
60
276
2.90
13.34
4.60
3.18
0.2322
2.9536
16.70
0.35
50.99
17.85
44.19
0.0033
软塑粉质粘土
80
3.76
17.30
4.60
4.08
0.2217
0.6646
硬塑粘土
190
10.31
47.43
4.60
6.10
0.1939
1.1130
硬塑粘土
190
10.31
10.31
1.00
6.40
0.1898
0.1277
2#楼7剖面A轴线
素填土
180
17.6
60
272
2.90
13.15
4.53
1.9
0.2474
1.8802
12.02
0.50
124.07
62.04
可塑粘土
130
7.28
32.98
4.53
4.1
0.2321
1.9262
软塑粉质粘土
80
3.76
17.03
4.53
5.5
0.2144
0.9104
硬塑粘土
190
10.31
46.70
4.53
6.1
0.2118
0.4511
硬塑粘土
190
10.31
10.31
1.00
10.7
0.1651
1.8984
粉土
110
5.42
5.42
1.00
17.6
0.1189
1.3043
经计算：建筑物整体倾斜≤0.004，满足规范规定。
