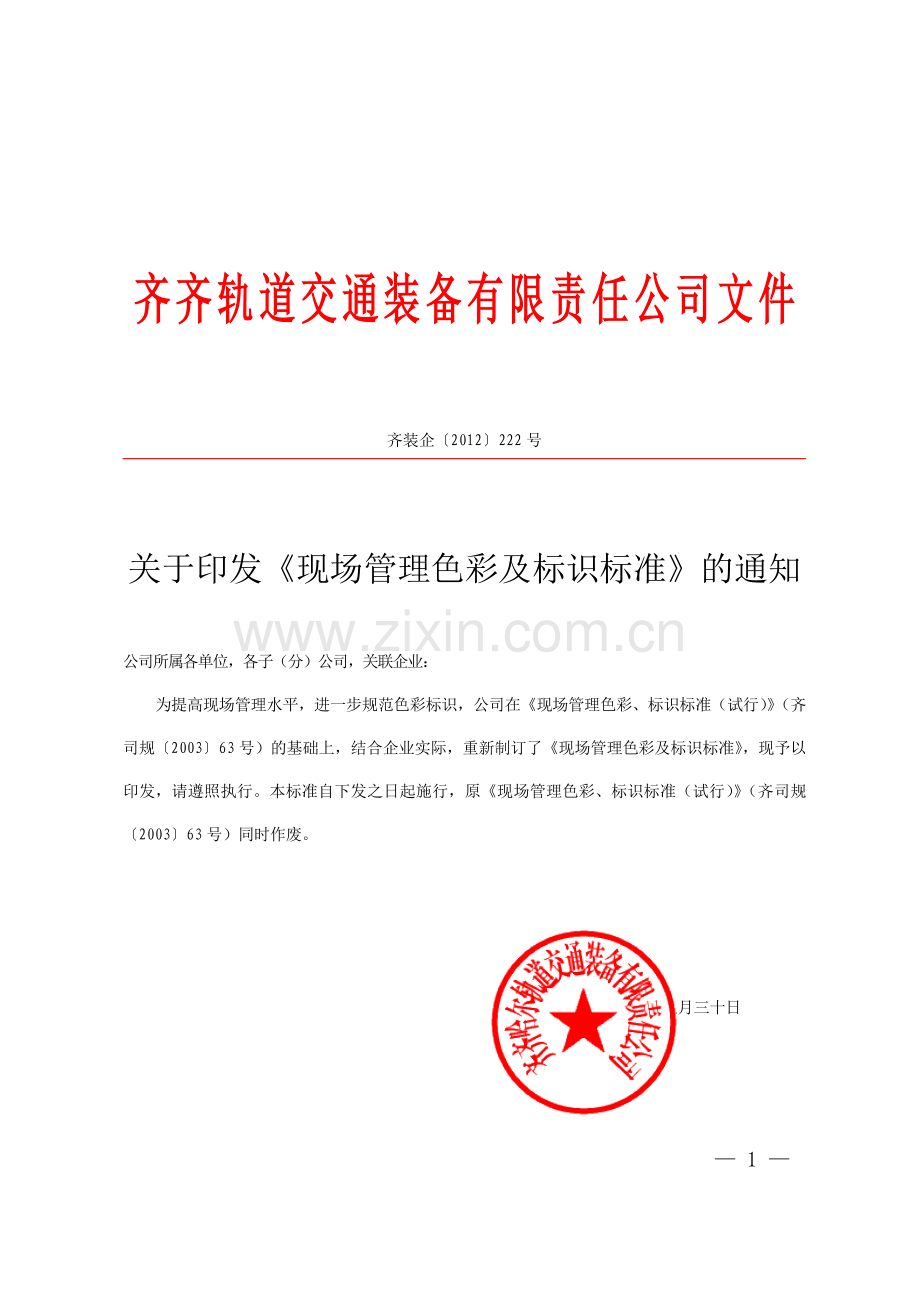

齐齐轨道交通装备有限责任公司文件

齐装企〔2012〕222号

关于印发《现场管理色彩及标识标准》的通知

公司所属各单位，各子（分）公司，关联企业：
为提高现场管理水平，进一步规范色彩标识，公司在《现场管理色彩、标识标准（试行）》（齐司规〔2003〕63号）的基础上，结合企业实际，重新制订了《现场管理色彩及标识标准》，现予以印发，请遵照执行。本标准自下发之日起施行，原《现场管理色彩、标识标准（试行）》（齐司规〔2003〕63号）同时作废。

二Ｏ一二年八月三十日

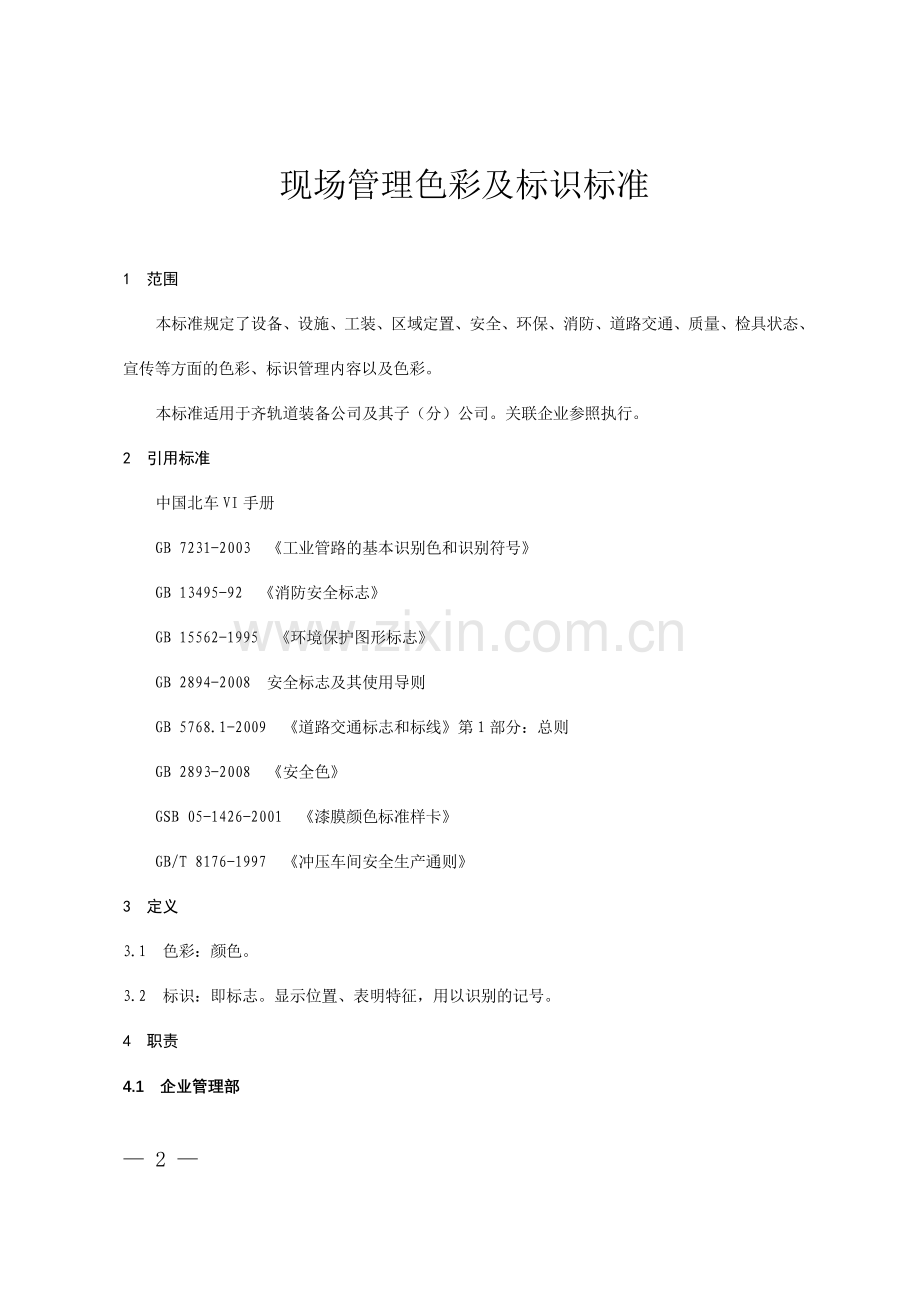

现场管理色彩及标识标准

1 范围
本标准规定了设备、设施、工装、区域定置、安全、环保、消防、道路交通、质量、检具状态、宣传等方面的色彩、标识管理内容以及色彩。
本标准适用于齐轨道装备公司及其子（分）公司。关联企业参照执行。
2 引用标准
中国北车VI手册
GB 7231-2003 《工业管路的基本识别色和识别符号》
GB 13495-92 《消防安全标志》
GB 15562-1995 《环境保护图形标志》
GB 2894-2008 安全标志及其使用导则
GB 5768.1-2009 《道路交通标志和标线》第1部分：总则
GB 2893-2008 《安全色》
GSB 05-1426-2001 《漆膜颜色标准样卡》
GB/T 8176-1997 《冲压车间安全生产通则》
3 定义
3.1 色彩：颜色。
3.2 标识：即标志。显示位置、表明特征，用以识别的记号。
4 职责
4.1 企业管理部
是公司现场管理色彩、标识的综合管理部门，其职责：
a）负责组织制定及修订公司现场管理色彩、标识标准；
b）负责牵头组织对公司现场管理色彩、标识标准的执行情况进行指导、检查、考核；
c）负责针对标准未尽事宜或基层单位的改进建议，组织有关部门参照色彩、标识通用导则，按统一协调原则确定解决方案。
4.2 质量管理办公室、安全环保技术部、生产制造部、基建设备部、人力资源部、计量理化检测中心、物资供应部、行政管理部、冷工艺部、热工艺部、保卫部、工会、宣传部（企业文化部）等系统主管部门
a）负责制定及修订本系统现场管理色彩、标识标准，报企业管理部审批；
b）负责对本系统各单位的现场管理色彩、标识标准执行情况进行指导、检查评定，并将结果报企业管理部。
4.3 车间（分厂）、子（分）公司
是公司现场管理色彩、标识标准的具体贯彻执行单位，其职责：
a）根据需要制定本单位现场管理色彩、标识标准实施细则，报齐轨道装备公司企业管理部审核备案；
b）负责现场改进或建设过程中现场管理色彩、标识标准的严格贯彻；
c）负责就标准未尽事宜或标准改进事项向企业管理部提出申请或建议。
5 中国北车标准色
5.1 深（酞）蓝
漆膜标准色：PB02 深（酞）蓝
PANTONE 色值：2757 PC
四色印刷色值：C：100 M：82 Y：8 K：32
视屏RGB色值：R：0 G：38 B：99
网络安全色：#002663
5.2 大红
漆膜标准色：R03 大红
PANTONE 色值：186 PC
四色印刷色值：C：0 M：100 Y：75 K：4
视屏RGB色值：R：198 G：12 B：48
网络安全色：#C60C30
6 设备设施色彩、标识
6.1 低压电器设备识别色彩
序号
名 称
字 符 尺 寸 式 样
体 颜 色
字 颜 色
尺寸（mm）
1
动力箱
淡黄灰色GSB05-1426-2001 Y13
DL-XXX
大红GSB05-1426-2001 R03
字体：380号、黑体加粗
2
照明箱
淡黄灰色GSB05-1426-2001 Y13
ZM-XX
大红GSB05-1426-2001 R03
（1）箱门宽度大于350mm的照明箱：字体：260号、黑体加粗
（2）箱门宽度小于350mm的照明箱：字体：160号、黑体加粗
3
国产电控箱
淡黄灰色GSB05-1426-2001 Y13
DK
大红GSB05-1426-2001 R03
字体：300号、黑体加粗
4
引进电控箱
淡黄灰色GSB05-1426-2001 Y13

5
电线管
银灰色
GSB05-1426-2001 B04

6
室内线槽
硬质PVC 白色

7
照明线路桥架
淡黄灰色GSB05-1426-2001 Y13

8
动力线路桥架
淡黄灰色GSB05-1426-2001 Y13

9
设备接地保护
（1）软线：黄绿相间
（2）圆钢或扁钢：黄绿相间，单色环宽度50mm
GSB05-1426-2001中黄Y07，中绿G04

6.2 土建设施识别色彩
6.2.1 外墙面
厂房：蓝色系、浅灰
水泥围墙：淡灰色GSB05-1426-2001 B03。
6.2.2 内墙面
厂房：白色。
6.2.3 厂房地面
普通地面：本色或淡灰GSB05-1426-2001 B03。
6.2.4 厂房门窗
窗：白色塑窗。
门：冲外大门为白色或孔雀蓝GSB05-1426-2001 PB11彩板门。
附属办公楼或厂房内房屋门为灰色或棕色防盗门。
窗口、腰线、檐口：白色涂料。
6.2.5 屋面
孔雀蓝GSB05-1426-2001 PB11彩钢板。
6.2.6 通道
安全道：绿色，两侧为0.1m宽的黄色连续线。
镀锌安全护拦：原色。
一般安全护拦：淡黄色GSB05-1426-2001 Y06。
地沟盖板： 淡灰色GSB05-1426-2001 B03，。
铁道沟（车间内）：内表面为桔红色GSB05-1426-2001 R05。
铁路道口警示牌立杆：颜色黑、白相间，距离40厘米。
铁路道口护栏：黑、黄相间
6.3 动力设备设施识别色彩
6.3.1 站房建筑、动力设备识别色彩（见附表1）
6.3.2 动力管道识别色彩（见附表2）
6.4 工业炉窑外观识别色彩
6.4.1 燃气炉炉壳：银灰色GSB05-1426-2001 B04。
6.4.2 电阻炉（含电阻加热热风炉）外壳：银灰色GSB05-1426-2001 B04。
6.4.3 电弧炉外壳：银灰色GSB05-1426-2001 B04。
6.4.4 工频炉外壳：银灰色GSB05-1426-2001 B04。
6.4.5 燃煤炉（焦炭）外壳：黑色。
6.5 高低压供电设备识别色彩
6.5.1 低压铝排、高压铝排、地线网：执行《高压配电装置设计技术规程》（DL/T 5352-2006）、《电力设备接地设计技术规程》（DL/T 621-1997），A相黄色、B相绿色、C相红色，地线网黄绿相间色，色长间隔150mm
6.5.2 高低压柜柜体
高压柜深灰色，低压电源柜淡黄灰色GSB05-1426-2001 Y13。
6.5.3 电缆桥架：银灰色GSB05-1426-2001 B04。
6.5.4 变电所大门：孔雀蓝GSB05-1426-2001 PB11彩板门；箱式变电所主体为乳白色GSB05-1426-2001Y11，顶盖为铁红色GSB05-1426-2001R01，底部槽钢为黑色。
6.6 压力容器、安全阀识别色彩
6.6.1 压力容器：面漆与所连接管道颜色相同。压力容器本体（出厂标牌上部）标注公司内部编号：字体：白色，字号：160。
低压储存压力容器：ILC-×××；
低压分离压力容器：ILS-×××；
低压换热压力容器：ILE-×××；
低压反应压力容器：ILR-×××；
高压压力容器：Ｌ改写Ｈ，中压压力容器：Ｌ改写Ｍ。第二类压力容器I改写Ⅱ，第三类压力容器I改写Ⅲ。
简单压力容器：JR-×××。
6.6.2 安全阀：执行《阀门的标志和涂漆》（JB-T 106-2004）。
阀体材料为铸铁的涂黑色；
阀体材料为碳素钢的涂淡灰GSB05-1426-2001B03；
校验标牌为中（酞）蓝GSB05-1426-2001 PB04。
6.7 机械设备识别色彩
6.7.1 新购成套设备原则上采用生产厂家推荐色，特殊要求下，与生产厂家协商，其中机械加工设备以上部乳白色、下部中酞蓝为主；旧设备统一为上部为乳白色、下部中酞蓝。
6.7.2 由电机传动的装置（小车）表面为桔红色GSB05-1426-2001 R05。
6.7.3 非标设备类标识：
6.7.3.1 由电机驱动的，在轨道上运行的装置（平车、龙门车、传送车、迁车台等）表面为桔红色GSB05-1426-2001 R05，并在平车四周、龙门车主梁及立柱、传送车端部加黑黄（淡黄色GSB05-1426-2001 48 Y06）相间的警示标识。
6.7.3.2 架车装置（机）主体立柱为桔红色GSB05-1426-2001 60 R05，活动托头为淡黄色GSB05-1426-2001 48 Y06。
6.7.3.3 非标设备：静止部分为中（酞）蓝GSB05-1426-2001 PB04，活动部分为淡黄色GSB05-1426-2001 48 Y06。
6.7.3.4 环式翻转机中翻转环为淡黄色GSB05-1426-2001 48 Y06，移动基座为桔红色GSB05-1426-2001 R05。
6.7.3.5 所有非标设备均不允许喷涂厂家名称或广告，但允许采用不锈钢板或铝合金板制作小标识，铆接在设备主体上。
7 工装识别色彩
7.1 冲压模具类工装识别色彩
执行《冲压车间安全生产通则》（GB/T8176-1997）。
7.2 其他生产工装识别色彩
7.2.1 工装识别色彩
7.2.1.1 静止部分：
A类工装深绿色 GSB05-1426-2001 33 G05；
B类工装中（酞）蓝 GSB05-1426-2001 4 PB04；
C类工装机床灰 GSB05-1426-2001 79 GY10。
7.2.1.2 活动部分：淡黄色GSB05-1426-2001 48 Y06。
7.2.2 重要技改或建线补充的配套工装（如：新建生产线、引进机械手等先进设备的部分配套工装）为中（酞）蓝GSB05-1426-2001 PB04。
7.2.3 组装台位用走台与配套工装颜色一致，但护栏、斜梯、扶手、走台翻转部位、走台板上表面周边0.1m为淡黄色GSB05-1426-2001 Y06。
7.3 平台类（划线平台、刮研平台、辅助平台、钳工工作台等）识别色彩
7.3.1 有精度要求的平台：平台侧面（所有侧面）为红色GSB05-1426-2001 R03，在侧面一角张贴计量标签。
7.3.2 无精度要求的平台：平台侧面（所有侧面）为红色GSB05-1426-2001 R03，在侧面一角涂刷白色“C类”仿宋体，字高40mm、字宽30mm、间距10～15mm，边框白色10mm。
7.3.3 钳工工作台为深灰色GSB05-1426-2001 B01。
7.4 工装类标识
7.4.1 一般工装标识
使用单位制作，标识尺寸大小可按工装的大小制作（字漏印制），使用统一白色仿宋体，注明工装名称（编号、顺号）、图号，边框白色3～8mm。
7.4.2 吊、索具类标识
7.4.2.1 在吊索具的醒目位置涂刷吊、索具的名称、图号、自重、额定吊重及编号，编号由单位代码号+吊索具顺序号（1—XX）+吊索具区分号（大写英文字母A～Z）组成，颜色为白色仿宋体，字高40mm、字宽30mm或字高80mm、字宽50mm，间距10～15mm，边框白色10mm。特殊情况下，字体规格由使用单位自行确定。对吊、索具上不易涂刷编号的，只在吊具台帐上编号，并在班组使用存放区加以区分。
7.4.2.2 吊具吊梁为淡黄色GSB05-1426-2001 Y06，并在两侧加黑黄相间的警示标识。
7.5 “三箱一架”色彩、标识
7.5.1 工具箱
规格：1100mm×850mm×450mm。颜色：门与抽屉为GSB05-1426-2001 PB02深（酞）蓝，边框及箱体其余部分为GSB05-1426-2001G Y09冰灰。具体参照《中国北车企业文化手册—VI形象文化分册》“3.2.15工具箱、更衣箱示意”中的要求执行。
箱体正面顶端横边框与竖边框左侧连接处设置：品牌标志与公司简称横式组合标识。箱体正面顶端横边框与竖边框右侧连接处，编号：由“具+单位简称（1～2个汉字）+序号”组成，序号为三位阿拉伯数字001～999，字体：大宋简体；字号、颜色参照《中国北车企业文化手册—VI形象文化分册》有关标准执行，形式详见《齐轨道装备公司VI执行手册》。
7.5.2 材料箱
规格：1800mm×1000mm×550mm。颜色：门为GSB05-1426-2001PB02深（酞）蓝，边框及箱体其余部分为GSB05-1426-2001GY09冰灰。
编号：由“料+单位简称（1-2个汉字）+序号”组成，其它与工具箱相同，形式详见《齐轨道装备公司VI执行手册》。
7.5.3 更衣箱
门：淡灰色GSB05-1426-2001 73 B03
四框和两侧：淡灰色GSB05-1426-2001 73 B03。
小家：（1）桌子淡米色，桌腿淡灰色GSB05-1426-2001 73 B03。
（2）椅子蓝色，椅腿黑色。
（3）小家园地尺寸：1000mm×2000mm或1000mm×1600mm
颜色：铝合金框，kt板淡蓝色，加背板，园地内
深蓝色字。
7.6 工位器具色彩标识
7.6.1 工位器具摆放要求横平竖直，根据实际情况四角画框，颜色铁红GSB05-1426-2001 R01 尺寸见图示
7.6.2 运搬小车为淡黄色GSB05-1426-2001 Y06，不锈钢、镀锌件为原色。
7.6.3 用于存放工装、工具的器具喷涂为中（酞）蓝GSB05-1426-2001 PB04
吊索具存放架：下架体为中（酞）蓝GSB05-1426-2001 PB04，上架体为淡黄色GSB05-1426-2001 Y06，标识为黑色仿宋体，字高200mm、字宽160mm，间距25mm。
7.6.4 专用工位器具为淡黄色GSB05-1426-2001 Y06。
联运工位器具按下述2种标准涂打标记，车间内部流动器具要喷涂单位名称。
7.6.4.1 工位器具标牌标准（1）（一般400mm×200或250mm）
名 称
标 注 产 品 名 称
容 量
- -辆
编 号
例：“20-1”，标识共有20个器具，此工位器具标号为1
路 线
标注零部件联运的区间
联运工位器具标牌为淡黄色GSB05-1426-2001 Y06，标识边框、字体为白色；字为宋体，高30mm、宽20mm；各栏行线间距为50mm，“路线”栏不足时可增加50mm，列线距左边线70mm；器具大小不足以打标识时可将“编号”、“路线”与前两栏水平对齐或拆开。生产制造部组织制作。
7.6.4.2 工位器具标牌标准（2）
工位器具标牌为白钢，规格为400mm×40mm，字为宋体，字体颜色为黑色.
7.6.5 通用工位器具
7.6.5.1 通用工位料架底座为黑色，立柱为淡黄色GSB05-1426-2001 Y06；
7.6.5.2 料箱、料斗为黑色；
7.6.5.3 焊丝盘存放架为淡黄色GSB05-1426-2001 Y06；焊机存放箱与焊机同色。
7.6.5.4 气瓶架为银白色（银粉）
8 标牌色彩、标识
8.1 区域定置标牌
8.1.1 标牌规格及要求
尺寸200mm×140mm，字高35mm，字体为白色仿宋体。特殊情况可采用600mm×400mm、300mm×200mm、150mm×80mm，字高：100mm、50mm、20mm。标牌统一为双色板，由生产制造部根据需要统一组织制作。
8.1.2 生产现场区域标牌
设5种区域存放区域标牌，合格品为绿色；工序合格品为中黄色GSB05-1426-2001 Y07；不合格品为红色；待验品为蓝色；待加工品上半部为黑色、下半部为红色。标牌颜色与工位器具相同时须加2mm白框。
8.1.3 工装存放区标牌
标牌材质为PVC双色板，底色为蓝色，字样“工装存放区”为白色仿宋体，字高35～150mm。
8.1.4 外购物资库房存放区域标牌
设置3种区域标牌，分立式和壁式两种。立式规格：400mm×300mm；壁式规格：560mm×280mm。字体：大黑简体；颜色：待验区为GSB05-1426-2001PB02深（酞）蓝；合格区为GSB05-1426-2001 G02淡绿；不合格区为GSB05-1426-2001R03大红，具体参照《中国北车企业文化手册—VI形象文化分册》中“3.2.10产品存放区标牌”和“3.2.14产品制造铭牌”执行。存放公司生产的产品、工装、备品备件等的库房可根据实际参照生产现场设置相应区域标识。形式详见《齐轨道装备公司VI执行手册》。标牌由各单位统一制作。
8.2 设备标牌
完好设备、重点设备（包括工序控制点设备、进口设备、大型设备、精密设备）、鉴定合格证书、使用注意事项标牌由基建设备部统一组织制作。尺寸如下图：

说明：（1）周边框为烫金色。
（2）上格为公司标准标识。
（3）中间空白处为浅灰色R：239 G：239 B：241。
（4）《重点设备》、《完好设备》字号为110#黑体。
（5）《鉴定合格证》字号从上至下分别为40、30、25#黑体字。
（6）《使用注意事项》字号从上至下分别为30、15#黑体字。
（7）尺寸为200mm×120mm，烫金边为10mm。
（8）正面要防水、防油，表面要用塑料薄膜覆盖。
（9）反面不干胶，可贴铁、油漆等，不许脱落。
8.3 办公室吊牌
尺寸：120mm×300mm
背板：铝型材
工艺：丝网印刷 烤漆
形式详见《齐轨道装备公司VI执行手册》
8.4 各分厂、车间标牌（修订责任部门：企业文化部）
尺寸：500mm×700mm
背板：拉丝不锈钢
工艺：烤漆填色/腐蚀填漆
形式详见《齐轨道装备公司VI执行手册》
8.5 “八防”标识
“八防”工序标识牌：长×宽：700mm×450㎜；“齐轨道装备公司八防工序”，字高：70㎜；“工序名称、八防属性”字高：40㎜；工序名称字高：90㎜；八防属性字高：75㎜；
背景颜色为：中黄 GSB05-1426-2001 Y07 字：黑字
9 安全、环保、消防、道路交通等标识（修订责任部门：安技部、保卫部）
9.1 安全、环保、消防等标识
执行《安全标志》（GB 2894-2008）、《环境保护图形标志》（GB 15562-1995）、《消防安全标志》（GB13495-92）、《道路交通标志》（GB 5768.1-2009）等国家标准。
9.2 安全、消防标志选择
9.2.1 安全标志规格选择
工地、工厂等入口处设6型或7型；车间（分厂）入口处、厂区内和工地内设5型或6型；车间内设4型或5型。
单位：米
型号
观察高度 L
图形标志的外径
三角形标志外边长
正方形标志的边长
1
0＜L≤2.5
0.070
0.088
0.063
2
2.5＜L≤4.0
0.110
0.140
0.100
3
4.0＜L≤6.3
0.175
0.220
0.160
4
6.3＜L≤10.0
0.280
0.350
0.250
5
10.0＜L≤16.O
0.450
0.560
0.400
6
16.0＜L≤25.0
0.700
0.880
0.630
7
25.0＜L≤40.0
1.110
1.400
1.000
9.2.2 消防标识
消火栓标识：“负责人”：（200mm×50mm）
消火栓使用方法标识（550mm×300mm）如下图：

9.3 安全标识使用要求
9.3.1 悬挂式和柱式的标志牌的下缘距地面的高度不宜小于2m。
9.3.2 标志牌必须设置在与安全有关的醒目地方，并使大家看到后，有足够的时间来注意它所表示的内容。
9.3.3 标志牌不应设置在门、窗、架等可移动的物体上，以免这些物体移动后，看不见安全标志。
9.4 安全色的选择（GB 2893）
9.4.1 红色
传递禁止、停止、危险或提示消防设备、设施的信息。用于各种禁止标志（参照GB 2894），交通禁令标志（参照GB 5768），消防设备标志（参照GB 13495），机械的停止按钮、刹车及停车装置的操纵手柄，机械设备转动部件的裸露部位，仪表刻度盘上极限位置的刻度，各种危险信号旗等。
9.4.2 蓝色
传递必须遵守规定的指令性信息。用于各种指令标志（参照GB 2894）、道路交通标志和标线中指示标志（参照GB 5768）等。
9.4.3 黄色
传递注意、警告的信息。用于各种警告标志（参照GB 2894）、道路交通标志和标线中警告标志（参照GB 5768）、警告信号旗等。
9.4.4 绿色
传递安全的提示信息。用于各种提示标志（参照GB 2894），机器启动按钮，安全信号旗，急救站、疏散通道、避险处、应急避难场所等。
9.4.5 对比色
9.4.6 安全色与对比色同时使用时，应按下表规定搭配使用。
安全色的对比色
安全色
对比色
红色
白色
蓝色
白色
黄色
黑色
绿色
白色
9.4.7 黑色
黑色用于安全标志的文字、图形符号和警告标志的几何边框。
9.4.8 白色
白色用于安全标志中红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。
9.4.9 安全色与对比色的相间条纹
相间条纹为等宽条纹，倾斜约45°。
9.4.10 红色与白色相间条纹
表示禁止或提示消防设备、设施位置的安全标记。用于交通运输等方面所使用的防护栏杆及隔离墩、液化石油气槽车的条纹、固定禁止标志的标志杆上的色带等。
9.4.11 黄色与黑色相间条纹
表示危险位置的安全标记。用于各种机械在工作或移动时容易碰撞的部位如移动式起重机的外伸腿、起重臂端部、起重吊钩和配重，剪板机的压紧装置，冲床的滑块等有暂时或永久性危险的场所或设备，固定警告标志的标志杆上的色带等。
设备所涂条纹的倾斜方向应以中心线为轴线对称。两个相对运动（剪切或挤压）棱边上条纹的倾斜方向应相反。
说明：黄色与黑色相间的等宽条纹，确定为50mm等宽、100mm等宽两种规格。较大面积的部位为黄色与黑色相间的100mm等宽条纹，较小面积的部位为黄色与黑色相间的50mm等宽条纹。每种颜色不少于2条，斜度与水平面成45°角。在设备上的黄色与黑色相间的等宽条纹，其倾斜方向应以设备的中心为轴，呈对称形（人字形）。
9.4.12 蓝色与白色相间条纹
表示指令的安全标记，传递必须遵守规定的信息。用于道路交通的指示性导向标志、固定指令标志的标志杆上的色带等。
9.4.13 绿色与白色相间条纹
表示安全环境的安全标记。用于固定标志杆上的色带等。
9.4.14 使用要求
9.4.14.1 使用安全色时要考虑周围的亮度及同其他颜色的关系，要使安全色能正确辨认。在明亮的环境中，照明光源应接近自然白昼光；在黑暗的环境中为避免炫光或干扰应减少亮度。
9.4.14.2 凡涂有安全色的部位，应经常检查，保持清洁、明亮，如有变色、褪色等不符合安全色范围，或使用环境改变时，应及时重涂或更换。
9.5 安全标志及其使用导则（GB 2894）
9.5.1 文字辅助标志
文字辅助标志的基本型式是矩形边框，有横写和竖写两种形式，中英文对照。
9.5.1.1 横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。禁止标志、指令标志为白色字；警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色。
9.5.1.2 竖写时，文字辅助标志写在标志杆的上部。禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。标志杆下部色带的颜色应和标志的颜色相一致。
10 量具状态标识、色彩
10.1 《合格证》标识：绿色。

10.2 《入库证》标识：绿色。
10.3 《准用证》标识：黄色。

10.4 《停用证》标识：红色。

10.5 《封存证》标识：红色。

10.6 C级标识：绿色。
10.7 《限用证》标识：黄色。

注：各种标识外形尺寸的大小随计量检测设备的大小而定。

11 其它
11.1 垃圾箱
11.1.1 垃圾箱分为生活用垃圾箱和工业用垃圾箱两种。
11.1.2 按照北车VI手册要求，左上角为中国北车为白色（50mm×40mm、黑体）；图标为白色及红色（50mm×40mm、黑体）；中心为垃圾箱名称，即“生活垃圾箱”、“危险品垃圾箱”，箱体为中（铁）蓝 GSB05-1426-2001 PB03，字为140mm×100mm白色黑体，危险品垃圾箱投放内容为废灯管、灯泡、蜡纸、油印盒、笔芯、铅粉等，字为50mm×40mm白色黑体。垃圾箱下注明投放内容，生活垃圾箱投放内容为废纸、果皮、烟头、清扫的脏土、残汤剩饭、食品包装物等；右下角第一行为单位（：），第二行为编号（：），为白色（50mm×40mm、黑体）如铸钢 01号、铸钢 02号…….依次类推。
11.1.3 危险废物垃圾箱
箱体为黑色，标识为“危险废物垃圾箱”，字体为白色黑体100mm×140mm，标识具体投放范围，投放范围由各生产单位根据实际自行确定，字体为白色黑体40mm×50mm；垃圾箱左上角标识“CNR中国北车”（CNR为白色及红色），右下角标识第一行“单位：XXXX”，第二行“编号：XX”，字体为白色黑体40mm×50mm。
生产单位厂房内危险废物垃圾箱规格未作统一规定（按作业文件规定，各单位按各类危险废物产生量自做箱斗）。箱体为黑色，标记为“危险废物垃圾箱”，标识具体投放范围，投放范围由各生产单位根据实际自行确定，字体为白色黑体，字体大小视箱体大小自定。
11.1.4 办公楼内垃圾箱由行管部统一购置，分为生活、危险垃圾箱两种，材质为塑料或不锈钢，标识通过统一印刷粘贴到垃圾箱上，标识为“生活垃圾箱”、“危险垃圾箱”，字为白色仿宋体。
11.2 自行车棚
自制自行车棚大小可根据实际确定，一般宽度可为3m、6m、12m；棚盖采用蓝色彩钢板；其它钢结构为灰色。
11.3 厂区栅栏：蓝色系
11.4 绿化美化的原则和标准
11.4.1 首先满足生产和环境保护的要求，并保证把工厂安全生产放在首位。
11.4.2 统一规划，合理布局，形成点、线、面相结合的绿地系统。
11.4.3 绿化应与全厂的分期建设相协调，增加绿地面积，提高绿地率，绿地面积至少达到厂区总面积20～25%。
11.4.4 雕塑小品配置：原则上保留厂内原有成型的雕塑小品、花坛，在公司没有相关规定和要求的前提下，各单位不得私自设置、搬迁、拆除原有雕塑小品，绿地内设置各类标牌、小品（颜色、形式）需经企业文化部同意方可设置。
11.5 绿化美化的安全性保证
11.5.1 工厂里空中、地上、地下各种管线种类繁多，不同性质和用途的建筑物、构筑物、铁路、道路交叉口如织，绿化植树需根据其不同的安全要求确定适宜的栽植距离，见下表：
序号
建筑物构筑物及地下管线名称
间距（m）
至乔木中心
至灌木中心
1
建筑物外墙（有窗）
3.0
1.5
2
建筑物外墙（无窗）
2.0
1.5
3
围墙
2.0
1.0
4
标准轨距铁路中心线
5.0
3.5
5
道路路面边缘
0.5
0.5
6
人行道边缘
0.5
0.5
7
土排水明沟边缘
0.3
0.3
8
给水管管壁
1.5/1.0
0.5
9
排水管管壁
1.5/1.0
0.5
10
热力管（沟）壁
1.5/1.0
1.5/1.0
11
煤气管管壁
1.2/1.0
1.0
12
乙炔管、氧气管、压缩空气管管壁
1.2/1.0
1.0
13
电力电缆外缘
1.2/1.0
0.5
14
照明电缆外缘
1.0
0.5
注：1.表列管壁系指外缘
2.明沟为辅砌时。其间距应从沟外壁算起
3.树木与管线间距，如受条件限制，不能满足分子的数据要求时，可采用分母数据。
11.5.2 热加工车间和仓库、料场周边绿化须满足防火要求，不宜栽植针叶树和含油脂较多的树种，应以稀疏的乔木栽植为主，间距7～10m，并保证消防通道的宽度和净空高度。
11.5.3 产生强烈噪音的车间周边应选择枝叶茂密、树冠矮、分枝点低的乔灌木，密集栽植形成障声带。有严重粉尘污染的车间周边应栽植抗逆性强、叶面粗糙的乔木，如银中杨、榆树等，形成滞尘带。
11.5.4 工厂内部道路交叉口、转弯处非植树区的最小距离不小于14m，机动车与铁路交叉口不小于50m，乔木栽植距离7～10m，定干高度不低于4m。
11.7 宣传标语
宣传位置：户外
宣传内容：中国北车核心理念、齐轨道装备公司行动纲领
宣传形式：形式详见《齐轨道装备公司VI执行手册》
11.8 企业宣传橱窗、产品展示台
宣传位置：户外
材质：不锈钢
结构：3～4个版面为一组
样式详见《齐轨道装备公司VI执行手册》
11.9 厂区路灯
铁柱路灯：灯柱，白色；灯罩，淡海（铁）蓝色GSB05-1426-2001 B11；灯臂，白色；灯臂帽，淡海（铁）蓝色GSB05-1426-2001 B11。
附表：1.站房建筑、动力设备识别色彩
2.动力管道识别色彩
附表1：
站房建筑、动力设备识别色彩

类 别
设 备 名 称
识 别 色
一、各站房建筑

外墙
绿色

内墙
白色

屋脊
孔雀蓝GSB05-1426-2001 PB11

平台
淡灰GSB05-1426-2001 B03

扶梯栏
淡黄GSB05-1426-2001 Y06

房屋支架
淡灰色GSB05-1426-2001 B03
二、设备
1.通用设备
水泵
中灰GSB05-1426-2001 B02或
淡酞蓝GSB05-1426-2001 PB06
2.空压站
空压机及附属设备
设备原色
3.丙烷站
气化器
设备原色
4.热力站
锅炉
炉墙
砖红
立柱
中灰GSB05-1426-2001 B02
分层燃烧装置
海蓝GSB05-1426-2001 PB05
引风机
海蓝GSB05-1426-2001 PB05
鼓风机
海蓝GSB05-1426-2001 PB05
除尘器
淡灰GSB05-1426-2001 B03

附表2：
动力管道识别色彩

设备名称
识 别 色
底 色
环 色
上水管
管道绿

下水管
黑

雨水管
黑
淡绿GSB05-1426-2001 G02
蒸汽管
大红GSB05-1426-2001 R03

蒸汽凝结水管
管道绿
大红GSB05-1426-2001 R03
采暖送水管
管道绿
淡黄GSB05-1426-2001 Y06
采暖回水管
管道绿
棕GSB05-1426-2001 YR05
采暖散热器及支管
银灰GSB05-1426-2001 B04

软化水管
管道绿
白
生活热水管
管道绿
海蓝GSB05-1426-2001 PB05
循环热水管
淡绿GSB05-1426-2001 G02
大红GSB05-1426-2001 R03
循环冷水管
淡绿GSB05-1426-2001 G02

压缩空气管
淡灰GSB05-1426-2001B03

氧气管
中蓝GSB05-1426-2001 PB04

天然气管
淡黄GSB05-1426-2001 Y06
大红GSB05-1426-2001 R03
丙烷
棕GSB05-1426-2001 YR05

液化气管
液态：银灰GSB05-1426-2001 B04
淡黄GSB05-1426-2001 Y06
气态：淡黄GSB05-1426-2001 Y06

二氧化碳
淡粉红GSB05-1426-2001 RP02

通风管道
中灰GSB05-1426-2001 B02

热风管道
银灰GSB05-1426-2001 B04

油管
棕GSB05-1426-2001 YR05
白
盐水管
淡黄GSB05-1426-2001 Y06

仪表空气管
白

阀门
低压：黑
高压：中灰GSB05-1426-2001 B02

— 26 —

动力管道标记色环宽度和色环间距

管子公称直径或保温层外径（mm）
色环宽度（mm）
色环间距（mm）
备 注
＜150
50
2.0
色环间距在可视范围内可适当加长
150～300
70
2.5
＞300
100
3.0
注：在管道明显处画出介质流动方向，乙炔管道可用红色箭头表示，除乙炔管道外一律用白色箭头表示。

主题词：经营管理 现场管理 标准 通知
抄送：总经理助理以上党政工领导，党群各部门。
齐齐哈尔轨道交通装备有限公司办公室 2012年8月31日印发
