激光整平机技术方案.doc

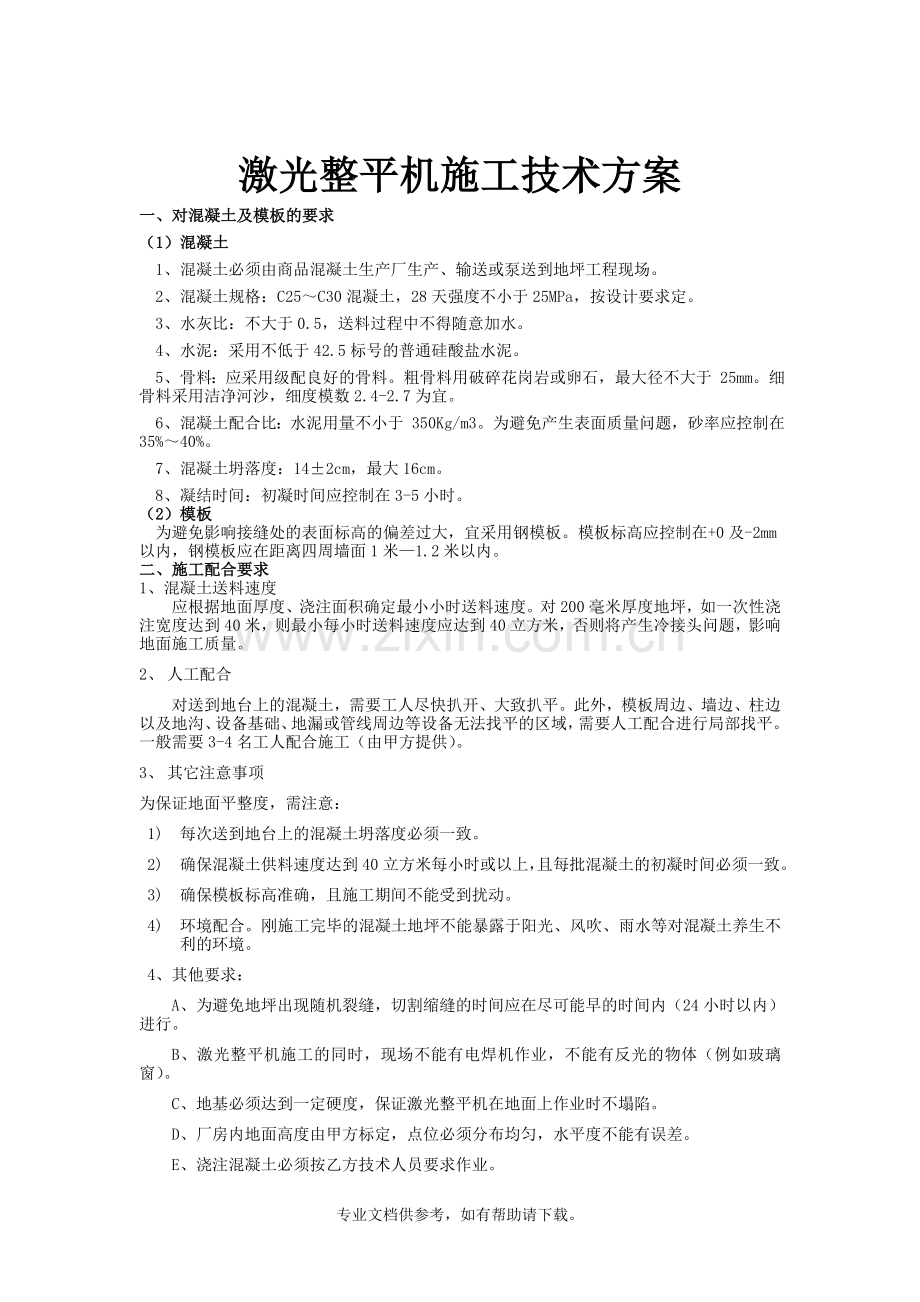

激光整平机施工技术方案
一、对混凝土及模板的要求
（1）混凝土
1、混凝土必须由商品混凝土生产厂生产、输送或泵送到地坪工程现场。
2、混凝土规格：C25～C30混凝土，28天强度不小于25MPa，按设计要求定。
3、水灰比：不大于0.5，送料过程中不得随意加水。
4、水泥：采用不低于42.5标号的普通硅酸盐水泥。
5、骨料：应采用级配良好的骨料。粗骨料用破碎花岗岩或卵石，最大径不大于 25mm。细骨料采用洁净河沙，细度模数2.4-2.7为宜。
6、混凝土配合比：水泥用量不小于 350Kg/m3。为避免产生表面质量问题，砂率应控制在 35%～40%。
7、混凝土坍落度：14±2cm，最大16cm。
8、凝结时间：初凝时间应控制在3-5小时。
（2）模板
为避免影响接缝处的表面标高的偏差过大，宜采用钢模板。模板标高应控制在+0及-2mm以内，钢模板应在距离四周墙面1米—1.2米以内。
二、施工配合要求
1、混凝土送料速度
应根据地面厚度、浇注面积确定最小小时送料速度。对200毫米厚度地坪，如一次性浇注宽度达到40米，则最小每小时送料速度应达到40立方米，否则将产生冷接头问题，影响地面施工质量。
2、 人工配合
对送到地台上的混凝土，需要工人尽快扒开、大致扒平。此外，模板周边、墙边、柱边以及地沟、设备基础、地漏或管线周边等设备无法找平的区域，需要人工配合进行局部找平。一般需要3-4名工人配合施工（由甲方提供）。
3、 其它注意事项
为保证地面平整度，需注意：
1) 每次送到地台上的混凝土坍落度必须一致。
2) 确保混凝土供料速度达到40立方米每小时或以上，且每批混凝土的初凝时间必须一致。
3) 确保模板标高准确，且施工期间不能受到扰动。
4) 环境配合。刚施工完毕的混凝土地坪不能暴露于阳光、风吹、雨水等对混凝土养生不利的环境。
4、其他要求：
A、为避免地坪出现随机裂缝，切割缩缝的时间应在尽可能早的时间内（24小时以内）进行。
B、激光整平机施工的同时，现场不能有电焊机作业，不能有反光的物体（例如玻璃窗）。
C、地基必须达到一定硬度，保证激光整平机在地面上作业时不塌陷。
D、厂房内地面高度由甲方标定，点位必须分布均匀，水平度不能有误差。
E、浇注混凝土必须按乙方技术人员要求作业。

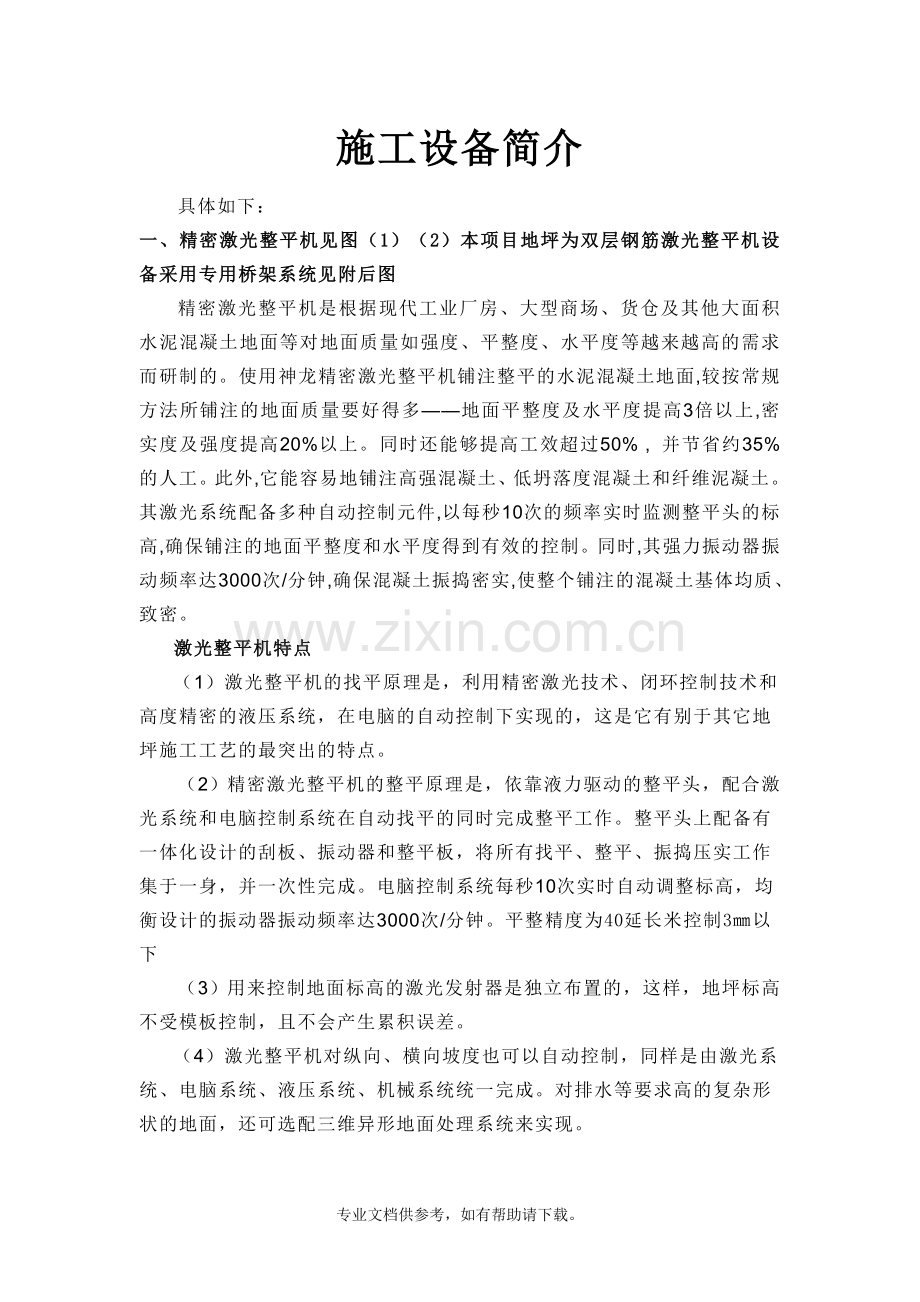

施工设备简介
具体如下：
一、精密激光整平机见图（1）（2）本项目地坪为双层钢筋激光整平机设备采用专用桥架系统见附后图
精密激光整平机是根据现代工业厂房、大型商场、货仓及其他大面积水泥混凝土地面等对地面质量如强度、平整度、水平度等越来越高的需求而研制的。使用神龙精密激光整平机铺注整平的水泥混凝土地面,较按常规方法所铺注的地面质量要好得多——地面平整度及水平度提高3倍以上,密实度及强度提高20%以上。同时还能够提高工效超过50% , 并节省约35%的人工。此外,它能容易地铺注高强混凝土、低坍落度混凝土和纤维泥凝土。其激光系统配备多种自动控制元件,以每秒10次的频率实时监测整平头的标高,确保铺注的地面平整度和水平度得到有效的控制。同时,其强力振动器振动频率达3000次/分钟,确保混凝土振捣密实,使整个铺注的混凝土基体均质、致密。
激光整平机特点
（1）激光整平机的找平原理是，利用精密激光技术、闭环控制技术和高度精密的液压系统，在电脑的自动控制下实现的，这是它有别于其它地坪施工工艺的最突出的特点。
　　（2）精密激光整平机的整平原理是，依靠液力驱动的整平头，配合激光系统和电脑控制系统在自动找平的同时完成整平工作。整平头上配备有一体化设计的刮板、振动器和整平板，将所有找平、整平、振捣压实工作集于一身，并一次性完成。电脑控制系统每秒10次实时自动调整标高，均衡设计的振动器振动频率达3000次/分钟。平整精度为40延长米控制3㎜以下
　　（3）用来控制地面标高的激光发射器是独立布置的，这样，地坪标高不受模板控制，且不会产生累积误差。
（4）激光整平机对纵向、横向坡度也可以自动控制，同样是由激光系统、电脑系统、液压系统、机械系统统一完成。对排水等要求高的复杂形状的地面，还可选配三维异形地面处理系统来实现。

图（1）
二、双盘抹光机（见图2）
用于大面积混凝土地（路）面的提浆、压实、抹平、抹光 （美国进口动力），名牌品质保证，性能优越，启动容易。 铝合金一体变速箱，大模数设计，使用寿命长。 抹光机刀片支撑臂，选用经严格热处理的超大直径碳结构钢，坚固耐用。 低重心设计，使机器运行平稳、灵活。 科学设计的离心式离合传动机构，传动扭矩大，使用寿命长。
特点：
1、适合大面积混凝土地面的收光，日均可做3000平米；
2、增强混凝土地面密实度；
3、增强混凝土地面收光均匀度。

图（2）
三、专用收边抹光机（见图3）
用于厂房地坪墙边、柱边抹光，替代手工压边，达到全机械化操作。

图（3）

新旧混凝土施工工序对比
