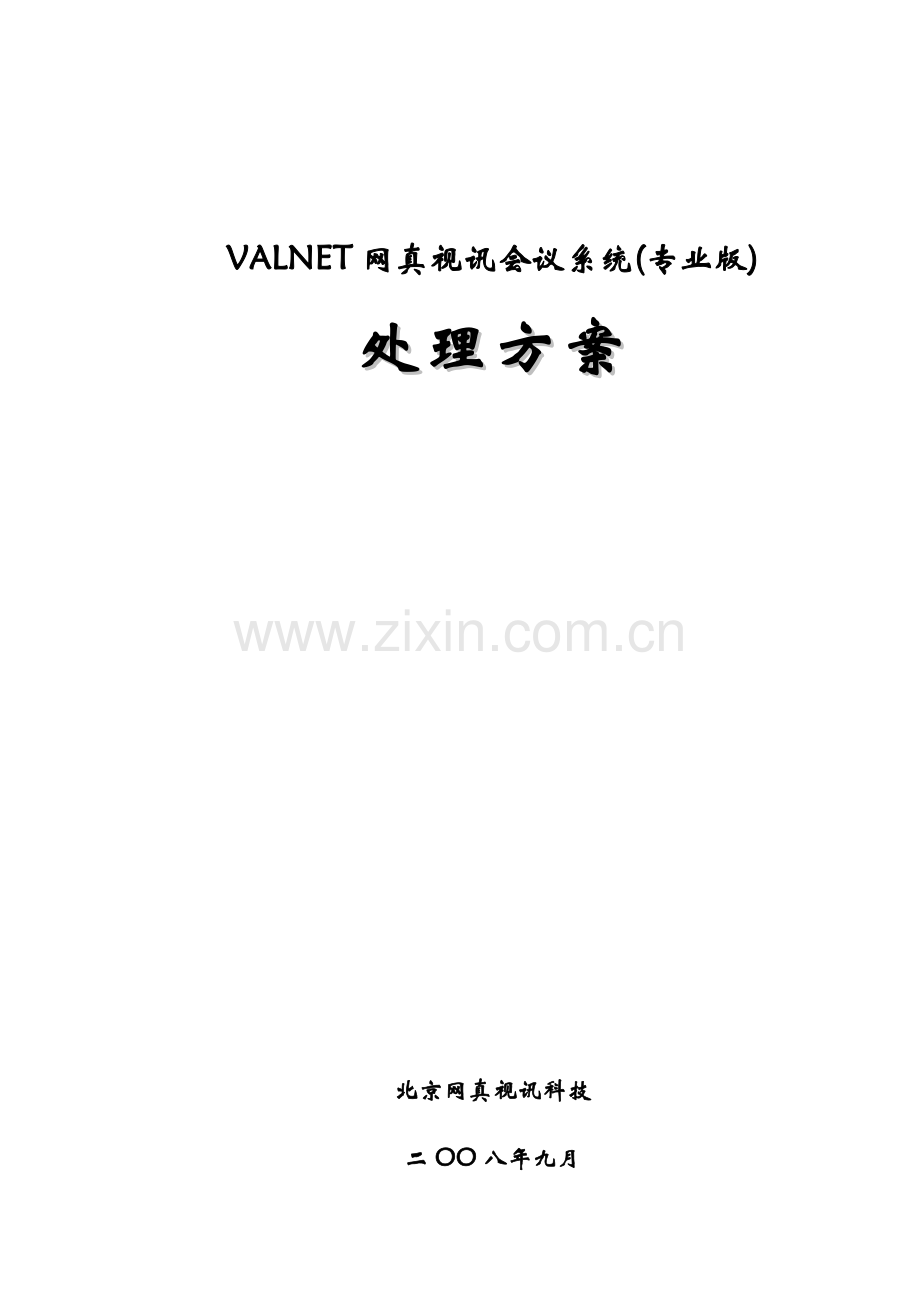

VALNET网真视讯会议系统(专业版)
处理方案

北京网真视讯科技

二OO八年九月

目　录

五、用户案例 …………………………………………………………………………………...18

一、需求分析
1.1、网络结构现实状况
A、概述
在计算机、网络技术高速发展今天，传统通讯方法如电话、传真等无法达成“面对面”沟通效果，不能满足大家日益增加交流需求。视频会议系统是支持大家远距离进行实时信息交流、开展协同工作应用系统。视频会议系统实时传输视频和音频信息，使协作组员能够远距离进行直观、真实视音频交流。其次，利用多媒体技术支持，视频会议系统能够帮助使用者对工作中多种信息进行处理，如共享数据、共享应用程序等，从而结构出一个多人共享工作空间。
　视频会议系统是一个现代化沟通、交流和协同、办公系统，它能够把不一样地点任一会场实时现场场景和语音互连起来，同时向和会者提供分享听觉和视觉空间，使各方入会用户有“面对面”交谈感觉。伴随社会发展，视频会议应用越来越广泛，同时对其视频音频质量、数据共享、灵活性和易用性、可靠性和易管理性要求也越来越严格。
　在现在经济时代，多种机构、单位必需寻求一个利用更少资源来完成更多任务策略。其实，降低出差开支、降低出差时间和降低因为出差带来危险性并不是使用视频会议系统唯一原因。因为视频会议许可用户在可视情况下交换信息，所以它几乎能够应用于任何情况下，提升通信质量和效率。不管是用于传达管理信息、产品介绍、销售活动、职员培训还是增强分散地协作计划，视频会议全部日益成为一个能带来竞争优势实用工具。
B、项目情况
用户有1个主会场和18个分会场，总企业采取8M专线接入方法，18个分企业采取宽带接入方法。
1.2、建设目标
l 提升办事水平，实现更科学管理。
l 实现远程会议、协同工作

提升开会效率：因为召开视频会议费用大致和开会时间成正比，就促进和会代表节省时间，提升办事效率。而且因为和会人员就在当地，和会议资料、文件、实物全部在身边，能够充足方便地相互交流。
网真视频会议系统大大提升了办公效率，相关领导不管是在中国国外，只要有互联网地方全部能够随时随地召开视频会议，来处理工作中碰到问题。

l 降低相关管理成本和沟通成本

节省会议旅费、时间：视频会议系统能够降低公务差旅费用，而且通常集中式会议每次开会或见面中大约80%时间需花费在路途中。可见视频服务应用意味着更大金钱和时间节省。

l 实现远程培训、协同办公。
增加参与会议人员：在很多场所，参与会议代表往往因为工作担心或经费有限，无法参与会议。而使用视频服务后，则能够处理这一矛盾，能够吸纳更多人员参与会议。

视频会议是近几年才发展起来一个多媒体通信技术应用，它快速发展，是因为它能够给用户带来显著效益，视频会议系统建成后，能够大大节省时间和交通、会议费用，降低职员出差频率，提升领导之间，各个分支领导双方联络次数，较快做出政务策略。视频会议吸引人其次在于视频会议不仅像电话会议一样能够听到高质量声音，还能够看到全部会议参与者，比如双方能够共同面对面商讨问题、研究图纸或实物，和真实会议无异，使每一位和会者确有身临其境之感，更有利于双方交流。而且视频会议还能够同时提供文档演示、静止图文传输、电子白板共享、应用程序共享和会议点名等一系列辅助会议服务项目。
1.3、应用规模
A、远程视频会议应用
●　从主会场到各分会场视频会议应用。
●　各分会场多方联动会议沟通。
B、异地协同工作
经过进入系统提供共享区域，实现远程、异地协同工作。如：集团总部和各下属分企业和各分企业之间进行异地文件、方案讨论制订等。（电子文档或纸质文件）。
C、远程培训
系统在应用上,应能够满足在集团总部及外设分企业进行远程、异地培训功效。比如，在新产品培训和新产品功效上讲解。
1.4、会议方法
●　专业会议室方法
1、采取终端＋网络＋会议室摄像机+大屏幕显示设备/投影仪+语音系统+网真视讯视频会议系统用户端软件
2、采取PC＋网络＋会议室摄像机+大屏幕显示设备/投影仪+语音系统+网真视讯视频会议系统用户端软件

1.5、总体要求
A、系统设计要求
1)、方案和设备要遵照优异、成熟、实用、灵活、开放和可扩充标准。
2)、能够实现点对多、点对点、多对点视频会议。
3)、支持在低带宽下实现优质连续视频图像和语音传输功效、支持多播；兼容多个视频标准、多个音频标准、多个图象标准。
4)、会议要做到声音清楚流畅、视频图象稳定、优质无破损。
5)、独立服务器，可即时在线视频。
6)、可连接各办公区视频，做到办公区监控功效。
7)、支持多方协同工作、丰富数据和系统管理功效、控制灵活方便。
8)、可实现公布会议公告功效。
9)、可实现用户之间远程桌面共享功效。
10)、可实现点和点之间传输纸条功效。
11)、可实现断线后自动重连功效。
12)、确保在以后几年内系统优异性和可扩展性。
13）、权限分配。
二、系统设计
2.1、系统网络结构图

2.2、系统实现原理
网真视讯远程网络视频会议系统是经过在网络上设置“虚拟会议中心”，由“虚拟会议中心”提供多个网络会议室，需要使用会议室开会交流用户经过网络访问“虚拟会议中心”上会议室，并将自已视音频及其它数据信息发送到虚拟会议中心，而虚拟会议中心上MCU(转发设备)将这些视音频及其它数据信息再转发给其它访问这个会议室用户，由此实现多对多音视频交流。因为网真视讯视频会议使用是虚拟会议中心，会议地点不再受传统会议室限制，用户只要能够访问网络，就能够随时随地召开或参与会议，同时用户接收或发送音视频只受系统权限控制，所以，实际上每个用户全部能够成为一个物理上会议中心(会议室)，这么，会议室也就变得无处不在了，只要是能够访问网络地方，办公室、会议室、家里、酒店等等地方全部能够成为会议室。
2.3、设计描述
依据现有网络结构和实际应用需求，,本系统将在中心机房放置服务器一台，并建立“虚拟会议中心”，在“虚拟会议中心”上建立多个网络会议室，总部和各分企业需要开会(或培训)用户经过内部网络访问“虚拟会议中心”上网络会议室，总部和下属分部用户以两种方法参与会议(或培训)，
一、硬件终端方法：主会场和10个分会场全部使用MCU终端，用户直接使用MCU终端访问“虚拟会议中心”网络会议室参与会议(或培训)，
二、软件终端方法：8个分会场只使用软件，经过使用网真视讯视频会议软件终端访问“虚拟会议中心”网络会议室以会场形式参与会议(或培训)；
网真视讯视频会议系统在建立“虚拟会议中心”同时，也建立“即时通信中心”，需要进行自由式音视沟通用户，也能够不访问特定网络会议室，直接和其它在线用户进多方音视频沟通(开会、培训或协作办公等)。本系统为集团总部和下属分部全部职员均建立一个系统帐号，满足总部和下属分部职员之间日常音视频沟通。在本系统处理方案中引入了Web2.0新概念：企业每一个职员、每一个部门、每一个分企业将不再是独立个体而是整个企业小区一个元素(Oneroot 单一身份认证)，在这个小区中职员能够自由寻求到想要资源，分享自己经验，为企业发明一个良好友好培训交流环境，帮助企业深入提升关键竞争力。
系统网络结构图

2.4、系统配置
依据系统设计及集团对网络视频会议系统建设要求，提议集团网络视频会议系统按以下方法配置实施：
1、虚拟会议中心（服务器端）：
　　在本系统设计中，虚拟会议中心由两个部份组成，一是MCU转发服务器，二是会议服务中心服务器。
A：MCU转发服务器：
依据集团网络视频会议系统应用规模，同时在线用户数为19用户(包含主会议室型用户和分会场)，1个主会场和18个分会场为此，系统在网络上转发视频路数不大，考虑系统冗余设计，提议配一台32路网真视讯 MCU作为系统主MCU，在资源在分配上已足够。
B：会议中心服务器：
会议中心服务器(已含即时通信服务器)是纯软件产品，能够依附安装到MCU服务器上，也能够安装到一般文件服务器上(需要IP地址支持)。
2、网真视讯视频会议终端：
在主会议室及各分会议室原有会议室内各配置一台网真视讯视频会议室型会议终端(支持动态IP地址，已含1 个用户并发上线许可)，接入网络，并许可访问主干网络上MCU及会议服务中心服务器。
3、会议室型终端应用配置
网真视讯视频会议室型会议终端+ 会议专用摄像机+液晶投影仪或精显背投彩电 + 会议专用音响 +麦克风+专业回音消除器
2.5、设备介绍
1、MCU（流媒体转发服务器）

设备性能：
标准19英寸1U硬件设备，可上机架，适适用于大规模网络集成服务。
硬件集成、嵌入式操作系统，安全稳定有效防范黑客和病毒攻击。
多网口及内置路由设计，适用多个复杂网络环境。
卓越性能指标，最大支持128路会场，最高呼叫速率4072Kbps。
良好兼容性，完全兼容多种H.323终端、MCU、网守和网关，为系统提供良好可扩展性。
WEB方法控制，无需任何专用软件即可实现远程管理和维护

2、硬件终端设备

设备性能：
独特高清楚画质和音质
采取独特图像编解码算法，能利用512K左右带宽传输靠近于DVD画质画面
独有高压缩技术，提供优化图像声音效果
利用独特图像前后处理技术，图像清楚、连续

独特声音处理技术
支持多个音频编解码模式:G.711.G.722.G.728.G.723
支持声音自动增益控制、降噪处理。

高标准完美设计
支持多个网络传输速率：384K-2M
独特软件媒体处理技术，支持远程升级
3、图像采集设备

SONY D70摄像机
含有宽范围，能够高速度平移/倾斜
平移角度：-170度至+170度（最大平移速度：100度/秒）
倾斜角度：-30度至+90度（最大倾斜速度：90度/秒）
带有Exview HAD CCDTM超级图象质量
高缩放比率（18x光学，12x数字）
RS-232或RS-422串行控制（VISCATM命令）
报警功效
六位置预设置
4、声音采集设备

AccuMic 麦克风内建 Gentner Distributed Echo Cancellation and noise cancellation 迴音消除和噪音抑制功效，以确保音讯传输品质，提供清楚乾净、自然原声音讯会议。
AccuMic 麦克风支援全双工功效、提供360 度音讯覆盖範围 、即时静音消音按键和使用数位广域音讯效果(50Hz–7kHz) ，达成整合视讯影像压缩频宽技术，让视讯会议之音讯提升至最完美效果。
AccuMic 不仅内建叁个麦克风，而且采取first-mic priority 技术，所以可将周遭背景环境噪音或多馀杂音清除过滤。AccMic 可提供多达6个人小型会议室，并可串接另一AccuMic 而达至十多人之中型会议室功效
2.6、系统扩展
网真视讯视频会议系统支持系统扩展，系统扩展很轻易，关键包含三方面内容：
1)、会议服务中心服务器：
网真视讯视频会议中心服务器能够同时在网络上提供1000个网络会议室服务，即能够同时支持1000个会议同时召开，能够支持超大规模应用(电信级)。所以，用户一经建立基于网真视讯视频会议平台，基础已不需要再考虑会议中心服务器扩展。假如需要更大规模应用，因为 网真视讯视频服务器支持群集技术，所以能够增加新会议服务中心服务器和原有服务器并行运行。
2)、MCU扩展
网真视讯MCU是可扩展MCU，在应用需要时，需要同时在网络上转发更多路视频时，因为网真视讯MCU支持群集技术，所以能够很方便地增加新MCU服务器和原有MCU服务器并行运行。
3)、并发上线用户许可扩展
如有新机构需要加入，或同时使用系统用户数需要增加时，网真视讯系统只需要直接扩展上线用户许可证即可实现。
2.7、系统安全性
网真视讯视频会议系统含有极高安全性，关键表现在多个方面：
1)、系统使用音视频编码算法独特，极难为其它个人或机构破译。
2)、系统数据进行了双重加密，同时使用了DES及MD5两种加密算法进行安全防护。
3)、网真视讯系统能够和用户原有网络安全系统(如：Firewall等)并存。

三、系统功效介绍
3.1、系统功效
l 管理
采取（oneroot）单一身份认证机制。对全部职员进行实名制、分部、分级管理。
l 视频设置
能够设置视频视频格式、清楚度、帧率、视觉效果等，能够依据网络带宽情况来控制发送码流，视频输入中能够选择视频输入和视频输出选项，视频调整中能够动态调整视频亮度、灰度、饱和度等。
l 　音频设置
　　能够调整任意用户视音频格式，帮助对系统不熟练用户。
● 电子白板
采取矢量位图格式、可保留文件和导入文件。支持多钟绘图模型：线条、矩形、圆、椭圆、三角形、正方体、粘贴位图、文本等，还提供多种二维图形、三维模型、数学公式、物理试验模型和3D模型等绘图工具，广泛应用于远程教学。支持事先录制电子白板文件及回放。可用于专业培训电子白板。
● 屏幕共享
能够将用户本身屏幕共享给对方，并可许可对方进行控制，能够方便地将需要共享各类文件打开给对方共用。
● 控制桌面
　　在对方许可情况下，能够直接控制对方电脑。用于远程帮助。
● 共享音视频文件
　　在视频对话中能够方便地共享音视频文件。
● 系统设置
依据不一样网络情况进行设置，以达成最好使用效果。

3.2 、会议系统功效

功　能
描　　　　　　　　　　述
会议角色
主持人、和会者、旁听者、讲话人
主持人
每个会议室最少有一位主持人，主持人是整个会议管理员，控制着会议中每位和会组员乃至整个开会过程。一个会议室允很多个主持人同时控制会议，关键应用于开大型网络视频会议时，预防一位主持人太过忙碌，多个主持人可协调控制会议。主持人还能够将某位不遵守会议纪律和会者踢出会议室。
和会者
和会者是参与会议主体，能够和主持人或其它和会者交流互动，它们在会议中活动要受主持人限制，也能够取得主待人授权主持会议某项功效。和会者不能没有得到主持人授权功效，比如：递纸条、发文件、接收别和会者视音频、录像等。
旁听者
旁听者只是被动接收观看整个会议过程，不能和其它人交流。假如会议不许可旁听者加入，旁听者将无法进入会议。
讲话人
和会者假如想在会议中讲话，则能够向主持人申请讲话，主持人许可后则该和会者便能够使用会议中多种工具来演讲了。
主持人控制权限
l 许可和会者相互之间递纸条
l 许可和会者相互之间私自文字聊天
l 许可和会者相互之间私自发送文件
l 许可和会者接收任何用户视音频
l 许可和会者广播任何用户视音频
l 许可和会者向任何主持人请求讲话
l 许可和会者向任何主持人提问
l 许可和会者在会议中录像
l 许可全部用户讲话
l 严禁全部用户讲话
l 许可全部用户听我讲话
l 严禁全部用户听我讲话
l 严禁和会者全部操作
l 严禁全部旁听者加入
视音频控制
●　主持人或得到授权和会者能够接收/关闭任意用户视音频；
●　主持人或得到授权和会者能够在会议中广播/停止广播任意用户视音频；
l 主持人能够只许可一位用户讲话、不许可某位用户讲话、只许可某位用户听我讲话、不许可一些用户听我讲话等多项控制功效。
l 主持人能够调整任意用户视音频格式，帮助对系统不熟练用户。
l 轮循会议室中全部用户视音频。
l 能够随时将某位用户视频在会议中全屏突出显示，全体和会组员将同时操作。
会议模板布局
●　系统提供了上百种会议模板布局，系统管理员能够为每个会议室事先设置好会议模板。和会过程中主持人也能够随时调整会议模板，全部和会者将同时进行调整。会议模板中用户视频窗口位置也不是固定不变，主持人和有权限用户能够作意拖放视频窗口，全部和会者将和您同时显示。
会议电子白板
l 采取矢量位图格式、可保留文件和导入文件。
l 支持多钟绘图模型：线条、矩形、圆、椭圆、三角形、正方体、粘贴位图、文本等，还提供多种二维图形、三维模型、数学公式、物理试验模型和3D模型等绘图工具，广泛应用于远程教学。
l 支持各个绘图模型在会议室中实时同时更新。
l 支持事先录制电子白板文件，远程点播回放。
会议屏幕共享
●　采取动态屏幕捕捉技术；
●　图像质量：16色、256色、真彩色。
●　码流：10kbps – 100kbps；
●　CPU耗用率：小于10%；
其它技术：
l 支持屏幕一块区域（屏中屏）或全屏共享；
l 支持屏幕标注；
l 支持幻灯片展示；
l 支持教鞭指示；
l 支持远程桌面控制。
递纸条
●　在主持人许可下，和会者之间能够递纸条交流，方便快捷。
共享视音频文件
●　讲话人能够将事先录制好视频文件（能够是电影、录像资料）在会议中播放，全体和会者同时观看。
会议点名
●　主持人对和会者进行会议人数点名，方便快捷。
分组轮循
●　主持人对参与会议人员进行循环显示。
远程云台控制
●　主持人能够经过远程云台控制对方摄像机。

四、系统配置表
设备配置清单见附件一
五、用户案例
一、 海尔集团网络视频会议系统
作为全球500强企业，海尔集国在全国有60多个工贸，几千家供给商，天天要召开例会很之多，视频会议已经成为海尔集团必不可少有效沟通工具了。早在97年海尔集团就安装了Polycom硬件视频会议，因为其产品只能在会议室开会、而且同时只能开一个会议等限制。而海尔集团日益增加业务对远程视频沟通要求也逐步提升，海尔集团多个部门全部可能同时会召开会议， 出差在外同事也需要随时随地进入到会议中讨论，所以只有软件网络视频会议才能满足海尔集团日益增加视频会议要求。
经过全国各大视频会议提供商在海尔现场猛烈竞争，网真视讯视频会议凭借其灵活开会方法、流畅视音频效果和简便操作方法从众多竞争者中脱颖而出，成为海尔集团网络视频会议提供商。
网真视频会议成功布署到海尔集团后，成为海尔集团关键交流和沟通工具，每七天一到周六，从早上8:00到晚上10:00，大大小小会议需要开十数次，通常全国性例会就有100多个点上线，多达上千人参与，覆盖冰箱、家电、海尔大学等多个部门同时开会。安全稳定可靠使用了十二个月时间，现在依据海尔不停扩展业务需求不停增加开会点数，不仅在全国使用，连美国海尔等海尔部门也全部经过网真视讯视频会议系统来开会了。网真视讯视频会议系统在海尔集团如此高密度长久使用中经受住了考验。
由此可见，海尔集团是全国使用网络视频会议最频繁使用者，而网真视频会议系统也成了使用最频繁、使用时间最长、系统最稳定、功效也最强大网络视频会议产品。

海尔各个工贸部门现场视频会议演示图
二、 广州市大面积停电事故联合演示
电力有如社会动脉，大面积停电会令整个城市陷入瘫痪。为了对未来突发大面积停电情况，广州在举行一次大规模面积停电事故联合演练，对城市应急能力进行一次自我锻炼。此次大面积停电演练包含政府机关、新闻传媒机构、商业中心、地铁、医院、大学、交管控制中心等，共七个单位参与演练，政府五个部门参与工作。演练内容包含模拟交通指挥中心停电，天河区、越秀区多处交通信号失灵造成交通严重堵塞，供电抢修车受困无法进入现场抢修；地铁、中山大学隶属第三医院等关键场所停电。网真视讯视频会议和应急指挥系统成为了此次演练选定提供商产品，在整个演练过程当中为各个部门和单位之间协调和指挥发挥了巨大作用，实时音视频效果完全满足应急方法实施、调动和协调，充足显示了广州市城市应急能力，也为未来出现类似故障情况做出了极好锻炼。此次大面积停电事故联合演练得到圆满成功。
以下是现场演练情况：

三、 深圳罗湖区政府应急指挥系统
罗湖区是深圳市中心城区之一。在这片最先沐浴改革开放春风热土上，发明了三天一层楼“深圳速度”，孕育出了敢闯敢试、敢为天下先改革创新精神。经过27年发展，罗湖已经成为了深圳市金融中心、商贸中心、文化娱乐旺区和全国最大黄金珠宝首饰加工基地，城市功效不停增强。针对正在全方面现代化进程中深圳市罗湖区，加强社会治安监控系统建设作为搞好罗湖区社会治安一项战略性方法已经是当务之急，政府应急指挥系统应运而生。
罗湖区应急指挥中心视频会议系统由中心系统、分会场系统两大部份组成，中心系统（服务器系统）包含：主服务器（含MCU服务器）、会议控制主机和网关服务器等。分会场系统包含：会议终端、显示系统及前端图像采集设备(摄像机、麦克风、视频采集卡（HC4004）等)。

正是因为采取了应急指挥系统，在罗湖区人民在安全生产、生活过程中一旦出现险情，有应急指挥调度系统立即经过集中监控网络和虚拟指挥调度室，将分布在城市各角落单位如110报警中心，消防中心，医院救护中心等，在出现险情之前现场进行综合调度和指挥，而且快速对险情做出决议。该套应急指挥系统对罗湖区人民稳定友好生活作出了巨大贡献。

罗湖区应急指挥系统现场情况

VALNET---网真视频会议部分案例
部分用户案例
n 中国网通 北京可口可乐饮料

n 上海同济大学 上海复旦大学

n 武汉市钢铁集团 金达集团企业

n 马鞍山公安局 周生生连锁集团

n 海尔集团 广东海洋大学

部分用户名目表：
序号
工程名称
序号
工程名称
1
国家体育总局
2
内蒙古伊利集团
3
甘肃省公安厅
4
上海同济大学
5
兰州市交通厅
6
金能集团
7
二炮后勤司令部
8
北京澳特舒尔保健品开发企业
9
贵州预师炮兵团
10
顺德市社保局
11
广东省农业银行
12
首钢股份
13
上海复旦大学
14
长城战略咨询研究所
15
山西晋城地税局
16
蒙古国红十字会
17
招远市政府
18
宁波永茂铸业
19
中国天然气运输管道企业
20
上海顺达集团
21
山西省临汾市政府
22
湛江海洋大学
23
元宝山发电厂
24
兰州军区
25
上海复旦大学
26
中科院物理研究所
27
北大明天
28
中国水利水电集团
29
广电总局
30
西安远程大学教育网
31
全军医学信息网
32
广东省军区某部队
33
河北武警某部队
34
北大方正集团
35
河北省保定市新市区政府
36
北京城市学院
37
新疆人寿保险
38
温州医学院
39
山西省太原教育局
40
任丘市教育局
41
天津一汽大众
42
中国银行汕头分行
43
广西省军区某部队
44
石家庄市铁路局
45
中国银行青岛市分行
46
解放军总参某部
