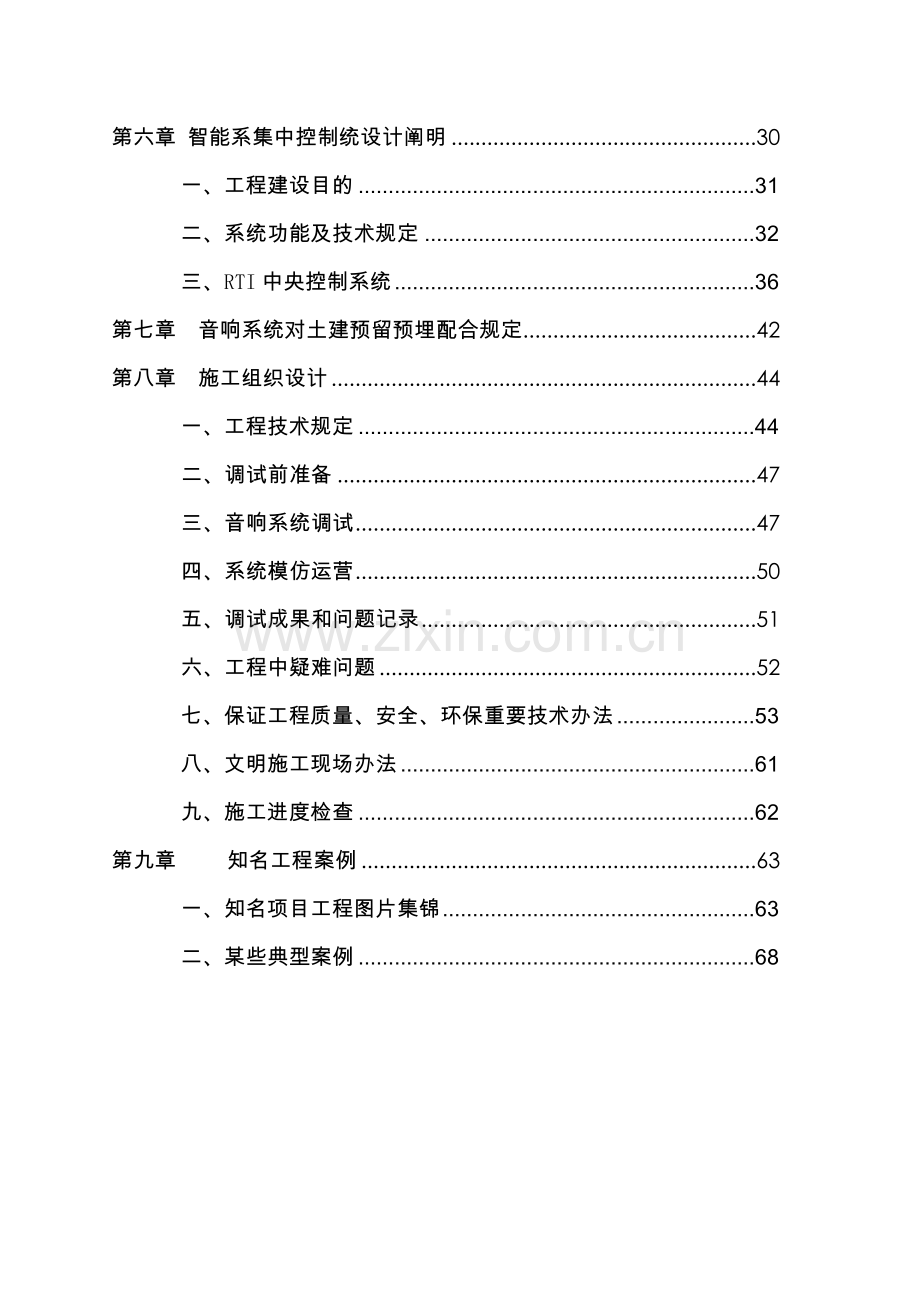

1、目 录第一章总体概念3第二章音频扩声系统设计4一、设计思想4二、设计指标5三、系统设计原则7四、专用声场分析软件EASE8第三章扩声设备性能、参数阐明10一、ALLEN&HEATH调音台10二、主扩声音箱14三、功率放大器16四、Symetrix 数字解决器18第四章 会议系统配备设计阐明19一、380系列会议系统总述20第五章 灯光系统配备设计阐明22一、顾客投资意愿22二、设计阐明22三、设计配备23四,设备性能简介23五、全数字硅箱简介26六、电脑调光台简介27第六章 智能系集中控制统设计阐明30一、工程建设目的31二、系统功能及技术规定32三、RTI中央控制系统36第七章 音响系统对土
2、建预留预埋配合规定42第八章 施工组织设计44一、工程技术规定44二、调试前准备47三、音响系统调试47四、系统模仿运营50五、调试成果和问题记录51六、工程中疑难问题52七、保证工程质量、安全、环保重要技术办法53八、文明施工现场办法61九、施工进度检查62第九章知名工程案例63一、知名项目工程图片集锦63二、某些典型案例68音视频扩声系统、灯光系统设计阐明第一章总体概念随着信息时代到来,计算机多媒体技术迅猛发展,网络技术普遍应用,大到世界各行业特定政府机关、国家政法机关或大型调度中心建立,小到各工矿公司会议、技术报告及讲座进行,对当代视讯展示、数码电声解决、自动化电器解决等构成多媒体声光像
3、系统渴望越来越强烈,而老式模仿电子技术很难满足人们在这方面规定。近几年迅速崛起多媒体声光像系统技术正在逐渐成为适应这一需求有效途径。为此,咱们依照当代会议室实际应用和需求,采用最新多媒体音视频产品和先进设计手段,提出本系统方案供顾客选取和参照。咱们本次设计是依照当代会议厅所提出来关于系统详细应用需求,结合咱们以往同类项目工作经验,根据既有国标、规范,并参照国际上通用规范进行。在系统设计过程中,咱们按如下思路进行设计:突出先进性、实用性、可靠性系统特点数字化高集成度可控制能力多功能应用性灵活扩展性完善售后服务保证体系依照普通会议厅和会议室功能规定及甲方详细规定,咱们将整个厅堂功能做如下定位:综合
4、多功能会议室设计,可以满足如下功能:视频会议;摄像监控、培训教学等,追求语言清晰图和饱和度,声压级级规定达到国家厅堂扩声系统一级原则。同步预留了丰富接口,以便后来系统扩展,实现整个系统强大功能。同步有表演用舞台,配备了专业舞台灯光系统和表演扩声系统,加了超低音音箱和效果器,追求声音饱满度和浑厚感,可以满足文艺表演,会议报告,庆典活动召开等功能。 第二章音频扩声系统设计一、设计思想咱们本次设计是依照业主方所提出来关于该系统扩声系统详细应用需求,结合咱们以往同类项目工作经验,根据既有国标、规范,并参照国际上通用规范进行。在系统设计过程中,咱们按如下思路进行设计: 突出先进性、实用性、可靠性系统特点
5、 多功能应用性 极易伸张扩展性 完善售后服务保证体系依照上述原则和甲方技术文献规定,我方进行了设备合理化配备、计算机辅助声学设计、计算机辅助制图,将本工程项目进行了最合理优化。设计涉及计量单位均采用国际单位SI制。设计所涉及所有设备和材料,除专门规定外,均依照下列原则规范进行设计、制造、检查和实验。中华人民共和国国家行业原则:GB4959-85厅堂扩声特性测量办法WH01-93扩声系统声学特性指标与测量办法GYJ25-86厅堂扩声系统声学特性指标GBJ118-88民用建筑隔声设计规范GB/T15381-94会议系统及其音频性能规定GB/T4959厅堂扩声特性测量办法GBJ232-92电气装置安
6、装工程施工及验收规范JGJ/T16-96民用建筑电气设计规范GB14197-93声系统设备互连优选配接值GBJ76-84厅堂混响时间测量规范GB/T14476-93客观评价厅堂语言可懂度RASTI法GB16-89声频设备普通术语和计算办法以及其他现行国家和行业一级语言与音乐原则及规范,招标技术规定,招标设计有关图纸和材料表。二、设计指标为了使设计目的具备可“度量性”,以原广电部GYJ25-86厅堂扩声系统声学特性指标咱们以为所拟定指挥中心大厅设计指标,应当为本厅扩声系统设计将选用国家语言音乐兼用一级声学特性指标GYJ25-86厅堂扩声系统声学特性指标最大声压级(空场稳态、准峰值)传播频率特性传
7、声增益声场不均匀度总噪声级 音 乐扩声系统 一级100-6300 Hz平均103 dB100-6300 Hz 4dB100-6300 Hz-4dB(戏曲)-8 dB(音乐)100Hz10 dB1000Hz-6300 Hz 8 dBNR 25二级125-4000 Hz平均98 dB125-4000 Hz4 dB125-4000 Hz平均-8 dB1000-4000 Hz8 dBNR 30语言音乐兼用一级125-4000 Hz平均98 dB125-4000 Hz4 dB125-4000 Hz平均-8 dB1000-4000 Hz8 dBNR 30二级2105-4000 Hz平均93 dB2105-
8、4000 Hz+4 dB、-6 dB2105-4000 Hz平均-12 dB1000-4000 Hz10 dBNR 30语言扩声系统一级2105-4000 Hz平均90 dB2105-4000 Hz+4 dB、-6 dB2105-4000 Hz平均-12 dB1000-4000 Hz8 dBNR 30二级2105-4000 Hz平均85 dB2105-4000 Hz +4 dB -10 dB2105-4000 Hz平均-14 dB1000-4000 Hz10 dBNR 25 足够声压级随着当代录音技术发展以及人们听觉鉴赏水平提高,规定系统有足够动态余量,以适应不失真还原大动态节目信号。设计所选
9、用扬声器功率大,敏捷度高,与之相匹配功率放大器具备足够功率储备。经计算竣工后观众厅内声压级应当完全可以达到国家一级厅堂指标规定。良好声场均匀度设计中所选扬声器显然是依照听众区详细位置和面积,构成“点”声源阵列,有效减少阵列梳状滤波效应,所选用扬声器都是恒指向扬声器,有助于语言清晰度提高,听众区都处在扬声器覆盖范畴内,可以预见声场均匀度是良好,而通过计算机模仿运算成果也可证明这一点。 平滑传播频率特性系统中对每路扬声器都进行参量均衡调节,使其在指向性控制范畴内各频率声束宽度变化很小,没有过激点和陷波点,并且在扩声系统中,每路扬声器都连接有一台房间均衡器(在DSP数字音频解决系统中),能提供足够手
10、段改进观众厅和舞台区耦合空间声场对传播频率特性影响,保证系统传播频率特性平滑。良好传声增益系统中扬声器布置合理,重要表演区均在主扩声扬声器覆盖范畴外,所选用扬声器采用恒定指向号角,6dB角外声能衰减迅速;此外,选用传声器为心型指向、超心型指向。因而,系统传声增益要达到设计目的是有保障。低系统噪声系统噪声产生及引入,重要跟设备档次以及系统配接办法关于。显而易见,在设计中所选设备均采用了本底噪声较低优质产品,系统采用星型接地,因而,若工程做得好,实现指标中所规定本底噪声指标也是可得到保证。系统适应性强,以便扩展通过对设备体系分析,咱们以为在设计过程中除对上述客观可测量指标进行重点考虑外,还可从使用
11、角度出发,放宽系统适应性,除可以满足会议扩声规定外,它也可以满足多媒体音乐播放规定,整个系统有效重放频率宽度为35Hz18kHz,系统调音台和解决设备,都保存有足够扩展空间。可靠性高、技术成熟系统在设计中,在扬声器最大声压级、功放功率储备、扬声器保护、音频解决器解决能力以及主控调音台等环节引入冗余备份设计理念,功放与扬声器单元设计处在最佳匹配状态,这种系统整体解决方案,除对音质高保真重放有利外,另一种重要优势就是大大提高了设备可靠性。系统操作管理以便建立计算机声学模型通过计算机进行辅助设计分析在通过对整体设计理解,咱们采用了当前世界上最先进EASE4.0系统软件进行计算机辅助设计,该软件是基于
12、WINDOWS最新版本,通用性强,在业界具备广泛应用。在CAD建模过程中,咱们注意了模型精准度对运算成果影响,通过提高模型近似度以提高运算成果可参照性。三、系统设计原则扩声系统重要以语言扩声为目的,音乐重放扩声为目的。系统设计上要满足厅内观众席处要有适合响度、均匀度、清晰度和丰满度,不得浮现回声、颤抖回声和声聚焦等影响音质缺陷。此外还要满足音乐扩声时丰满度、明亮度及方向感声。先进型原则采用系统构造应当是先进、开放体系构造,和系统使用当中科学性。实用性原则可以最大限度满足实际工作规定,把满足顾客业务管理作为第一要素进行考虑,采用集中管理控制模式。按照实际需要来设计相应系统,在满足功能规定和技术指
13、标规定基本上尽量简化设计,坚持实用化,充分满足顾客需要。可扩从充性、可维护性原则要为系统后来升级预留空间,系统维护是整个系统生命周期中所占比例最大,要充分考虑构造设计合理、规范对系统维护可以在很短时间内完毕。工程应有良好整体视听效果,恰当风格和气派,所有产品应选用国内外正规厂家生产,并附有产品合格证书。经济型原则在保证系统先进、可靠和高性能价格比前提下,通过优化设计达到最经济性目的。高可靠性采用系统集成设计方式,选用成熟可靠、性能稳定设备和配件,系统核心某些采用冗余设计,具备一定容错能力及抗干扰能力,在设备选型、材料采购、施工方案中解决了防静电问题,满足了顾客可靠性规定。易操作、易管理原则提供
14、良好操作界面,以便顾客操作,提高系统自动化管理能力,减少劳动强度。 四、专用声场分析软件EASE 随着科技进步、技术发展,特别是数字技术在音频领域中得以应用,使得声信号记录、传播和重放音质有了很大改进。但是,决定音质好坏不但与设备关于,还与声学环境和人耳听觉特性关于。在同样设备条件下后者显得更为重要。因此音响系统设计主线问题是声学问题,不是简朴设备选型与组套,厅堂最后音质效果是电声与建声综合设计效果体现,扩声系统设计一方面要研究指定空间声场,这一点非常重要。只有对要设计厅堂声场有进一步理解,并进行仔细研究之后,进而对厅堂进行建声设计、解决和电声系统设计,并使两者完美结合,才干给出精确“设计”,
15、并获得最佳音响效果。依照以上规定,咱们仔细审视了土建图纸,对所有厅堂建声进行了仔细分析,将建筑声学关于特性与电声作为“一体”进行综合设计考虑,采用计算机辅助设计(设计软件为EASE 4.0版本软件)对声场进行声学设计。事先,在计算机上建立了与厅堂建筑实体相似立体模型。并对房间内建筑数据:建筑体型形状;(关系到声学缺陷产生,反射声分布)房间容积;(拟定房间常数、混响时间)室内墙面、顶棚、地板、座椅等材料吸声系数;座位数及其排列;近次反射声分布有了充分理解后,充分考虑到直达声和混响声扩散与叠加及声学比、混响半径等声学指标。并以此为基本对扩声系统进行声场设计。由于只有对声场进一步仔细理解后,才干给出
16、精确电声设计指标,获得最佳音质效果。混响时间拟定普通来讲,混响时间短可提高语言清晰度,混响时间长可提高音乐丰满度。咱们以为,本系统应一方面保证语言清晰度为重要目,兼顾音乐、环绕影视使用规定。因此在进行扩声系统设计之前必要以特定混响时间为基本,只有在特定混响时间条件下对厅堂“声学特性指标”设计才是科学、精确,这也是咱们设计重点。遵循上述原则,咱们在计算机上建立了所有厅堂实际立体模型并进行模仿计算。详细设计环节及成果扩声系统声学特性计算机辅助设计(CAD)是运用当代化技术手段从事工程设计一种抱负办法,精度高、效率高,更重要是不必等到安装调试结束就能懂得工程设计成果。它是应用计算机,借助于实用专业软
17、件,对厅堂、体育馆(场)、会议室扩声系统声学特性进行计算机辅助设计(CAD)。声学特性计算机设计系统有非常好可信度和精度,在输入厅堂建声数据足够精确时,其计算数据与最后电声实测成果相比较,误差可控制在1分贝以内。对工程设计和安装调试而言,这已经足够,同步它还具备较好设计安装调试指引性,这在以往工程设计中得到了良好验证。采用声学CAD计算机系统来设计本系统厅堂声学特性,就意味着,不必等到系统安装、调试和测量完毕之后,就能懂得其设计和安装调试成果。换句话说,根据本设计方案所给出音响系统及设计计算成果,已清晰看到了该会议室预期扩声系统声学特性。本设计方案是采用EASE4.0系统软件,并依照厅堂扩声系
18、统声学特性指标(GYJ25-86);厅堂扩声特性测量办法(GB/T4959-1995);客观评价厅堂语言可懂度RASTI法(GB/T14476-93)进行设计计算,其成果可见咱们在后来提供“扩声系统声学特性设计计算及声场分布展示图”。指挥中心大厅扩声系统设计完全满足国家音乐一级声学特性指标规定第三章扩声设备性能、参数阐明一、ALLEN&HEATH调音台(二)ZED系列调音台35 年以来,英国 ALLEN&HEATH 公司为世界设计出实用音频混音设备,并因其杰出性能、功能和构造质量赢得广泛夸奖。(一)ZED系列调音台ZED420是A&H全新ZED系列第一款模仿调音台,24路输入,6路话筒/线路输
19、入,2路立体声,4编组,2个推子前辅助通道和2个推子后辅助通道,USB与电脑连接后可双向传播2路信号。其中它有6路单声道输入,均带3段EQ且中频带扫频功能。其他4路立体声输入则是2段EQ,所有均有100mm推子。精心设计话放有69dB增益量,并且质量较好。1、特点:和PA,WZ,GL系列同样构造设计-全螺帽固定,垂直式安装印刷电路板。USB 接口具备辅助混音特点-纪录LR混音推子前或推子后,或从辅助混音获得定制信号。 (1)、4 路辅助输出 - 是同级别产品中没有- 2 推子前,2 推子后,立体声通道辅助输出。(2)、3 路立体声通道带双输入Cakewalk SONAR LE 软件-多轨道记录
20、功能,或用作现场效果器。较小衰减麦克风前置放大器 - DuoPretm-每路双前置放大器都带INSERT插口和高通滤波器(3)、TRS 1/4 和 迷你插口可接耳机,AUX 1-2带立体监听,USB,LR 混音& 监听。Allen & Heath用于实况表演、录音和制作小型USB接口新系列调音台新增3个型号,分别是ZED-420(16路单声+2路双立体声)、ZED-428(24路单声+2路立体声)和ZED-436(32路+2路立体声)。和之前推出较小型ZED2042调音台类似,该四母线系列调音台特色是同样高性能DuoPre无衰减器前置放大器,它是一种高质量话筒电路和优化线路输入电路,而不是一种
21、前置放大器解决话筒和线路信号。ZED四母线系列有一种带输入/输出开关敏感四波段、二扫频中音EQ、6个辅助发送、4个子编组、每个单声通道上直接输出、独立左、右、中主母线、100mm推子、2个矩阵输出等等、特点:和PA,WZ,GL系列同样构造设计-全螺帽固定,垂直式安装印刷电路板。USB 接口具备辅助混音特点-纪录LR混音推子前或推子后,或从辅助混音获得定制信号。 4 路辅助输出 - 是同级别产品中没有- 2 推子前,2 推子后,立体声通道辅助输出。3 路立体声通道带双输入Cakewalk SONAR LE 软件-多轨道记录功能,或用作现场效果器较小衰减麦克风前置放大器 - DuoPretm-每路
22、双前置放大器都带INSERT插口和高通滤波器TRS 1/4 和 迷你插口可接耳机AUX 1-2带立体监听,USB,LR 混音& 监听Allen & Heath用于实况表演、录音和制作小型USB接口新系列调音台新增3个型号,分别是ZED-420(16路单声+2路双立体声)、ZED-428(24路单声+2路立体声)和ZED-436(32路+2路立体声)。和之前推出较小型ZED-14调音台类似,该四母线系列调音台特色是同样高性能DuoPre无衰减器前置放大器,它是一种高质量话筒电路和优化线路输入电路,而不是一种前置放大器解决话筒和线路信号。ZED四母线系列有一种带输入/输出开关敏感四波段、二扫频中音
23、EQ、6个辅助发送、4个子编组、每个单声通道上直接输出、独立左、右、中主母线、100mm推子、2个矩阵输出等等数字解决设备。参数特性1、单声道输入-8(PA12),XLR/TRS接口,静音和PFL开关带批示灯,100mm长程推子2、幻象电源 - 每通道独立开关3、两级无衰减前置放大器 - 为改进匹配性能,线路信号被直接输送到第二级前置放大器4、输入均衡器 - 4段均衡器LF和HF为搁架均衡,LM为250Hz固定均衡,HM为扫频参量均衡5、100mm 推子 - 带防尘罩6、4路辅助发送 - 可用于舞台返送2推子前信号,一种用于推子后内部或外部效果器,另一种用于推子后外部效果器或特殊信号发送7、2
24、路双立体声通道 - 每路带TRS插孔、RCA插座输入、独立增益和2段均衡8、机载数字效果器 - 16种可编辑效果数字效果器,可通过外部MIDI接口进行软件编辑9、输出 - 信号源可选取主AB输出,单声道混合输出;带可调节开关低音滤波器,模仿和数字SPDIF录音输出10、输出均衡器 - 为扬声器控制配备4段全参量比普通图示均衡器更精准模式调节技术规格工作电平通道混合主输出最大输出话筒前置放大器敏捷度立体声输入敏捷度0dBu (Headroom +21dB)0dBu (Headroom +21dB)0dBu (Headroom +21dB)+21dBu-60 to +10dBu-20 to +30
25、dBu频率响应 (20Hz-30kHz)话筒输入到主输出线路输入到主输出+0/-0.5dB+0/-0.5dB失真度 (在1 k H z + 1 4 d B u输出时)总谐波失真+噪音(话筒输入,+40dB增益)总谐波失真+噪音(线路输入,0dB增益)0.006%0.006%串音 (在1kHz时)临近通道静音关闭音量推子关闭-90dB-95dB-95dB噪声特性 (22Hz-20kHz未加权)话筒等效输入噪音(150信号源)残存输出噪音-主输出-128dB 10k ohms 6.6k平衡;3.3k不平衡阻抗(RCA)20k不平衡最大输入线路电平+24dBu话筒/线路,+8dBvRCA共模抑制比4
26、0dB;50dB1kHz话筒/线路增益0至69dB等效输入噪声-127dB,22Hz-22kHz,100音源阻抗MIC幻象电源15V4、输出输出数量6路连接器Euroblock类型电子平衡阻抗200平衡,100不平衡最大输出电平+24dBuA/D动态范畴111dBA-计权采样率48kHzD/A动态范畴112dBA-计权系统动态范畴108dBA-计权THD+N-90dB;增益为+4dBu、1kHz、0dB频率响应20Hz-20kHz+/0.5dB通道隔离80dB第四章 会议系统配备设计阐明随着当代科技发展和数字化技术广泛应用,老式会议设备已不能适应当代会议规定。先进数字化、模块式、多功能当代会议
27、系统,克服了老式会议系统局限性,并以优秀性能在众多会议中得到广泛应用,并得到众多使用者青睐。IPS为全球会议系统提供了先进、完整、系统解决方案。IPS会议系统涉及音频会议、讨论发言、投票表决、IC卡签到及视像跟踪等。配备完善管理软件,既可以简化会场设备,又可以随意扩充功能,是集各种功能于一体会议系统设备,运用简朴系统解决和数字信号传送,无论是对小型会议还是数千人多语种大型国际性会议都能管理得心应手、轻松自如。不但具备多功能、高保真音质、数据保密、传播可靠等特点,还可以对整个会议过程进行全面控制。一、380系列会议系统总述IPS 380系列在360系列基本上增长视像跟踪功能,代表单元带有本地喇叭
28、,可以不用外接音响状况下使用同步具备音频输出接口,可以连接外部音响,以获得更好扩声效果。预置视频图像跟踪系统,可以同步实现4个摄像机每个摄像机64个预置点视频图像跟踪(系统缺省设立为我司DM864PD摄像机系统)。当与会代表打开话筒发言时候,摄像机会自动寻找该单元预置位,并自动转到该代表位置,连接到显示设备上信号会将图像显示出来。同步,在软件中可以设定大会几种基本工作模式:全开放模式,FIFO模式,限制发言模式等等。系统主机在软件调试完毕后即可脱离电脑运营。系统主机预留各种接口,可以外接麦克风或外部音源,用于音乐播放,还可以插入其她音频解决设备。可以提供系统升级,和远程视讯系统进行连接。系统连
29、接图发言设备话筒特点:1、具备视像和麦克风同步自动跟踪功能2、可以在主机面板上选取国际通用工作模式(全开放模式,限制模式,压倒轮替模式)3、每个会议单元使用高敏捷度麦克风4、醒目发光环5、主席单元具备可控制主席优先功能,可以关闭其他客席单元6、可以选取内部喇叭或者外接调音台7、独特手拉手连接,安装非常简便8、操作简朴,可靠,精确无误9、做工精美,外观潮流10、可以依照客户规定更改使用各种快球合同11、附送快球软件调试软件分类阐明型号: ECM382/ ECM381类型: 电容式频响范畴: 100Hz-16kHz敏捷度: -43dBv/Pa最大SPL值: 125dB(3%THD)等效噪音: Ap
30、p.20dB SPL前/后比率: 20dB(1kHz)总重量: 1.5kg,1.52m电缆尺寸(宽高长):17.5cm12.4cm5.8cm 型号: ECU380频响范畴: 20Hz-20kHz总谐波失真: 0.05%信噪比: 94dB输出: LINE/REC Video1连接: DIN-9电源: 220V/300W输入: MIC/LINE Video4功放输出: 20W2/8尺寸(宽高长):481cm88cm368cm系统配备范例型号及规格 数量单位ECU380智能会议讨论系统主机 1台ECM382 主席单元1只ECM381 客席单元63只EC-10系统延长线 10米DM864PD快球摄像机
31、 2台第五章 灯光系统配备设计阐明一、顾客投资意愿重要用于休闲、文艺表演及中小型会议。投资金额:普通性中档型二、设计阐明根据“安全、合用、经济、美观”设计原则,结合灯光不同使用特点和规定,以及多功能厅舞台构造尺寸,咱们采用如下设计思想。2.1 为了营造舒服、轻松、绚丽多彩灯光效果,重点选用智能型灯具。2.2 选用700Lx照度,作为会议照明合理照度,以满足庄严、大方、明亮会议照明。2.3 选用冷光三基色灯,作为会议照明光,以营造舒服、轻松会议环境。2.4为满足各种文艺表演灯光效果选用电脑摇头灯和电脑扫描灯等灯光组合,营造动感及舒情慢舞灯光效果。三、设计配备面光:位于舞台外观众席顶部上空,以光轴
32、线与舞台平面夹角45射向舞台表演区,用于舞台前区人物面部光。顶光电影聚光灯+换色器,位于大幕内侧上空射向舞台表演区中部,用于表演区中区和景物面光,以弥补面光局限性。逆光/光束效果光P64束光灯+换色器,位于主席台后部,由后部射向表演前区,既可作为轮廓修饰光。又借调光台作用,可以走灯、频闪、点控,作为光束效果光。电脑摇头效果光系统采用575W电脑摇头灯,均匀分布在活动灯棚四个对角上空,从上往下摇头扫射整个舞台。 在电脑灯控制台指挥下,电脑灯可以做出美妙绝伦且整洁一致动作,一起向左、右或先后摇晃,一起旋转,一起变化图案花样,一起变化颜色。场面极其绚丽壮观、令人陶醉。它可以体现抒情、优雅场景,也可以
33、营造狂热、激奋氛围。4、灯光设备布置图(附后)5、设备报价清单(附后)6、设备性能简介(附后)四,设备性能简介1、电脑摇头灯:采用耐高温工程塑料构造,抗氧化表面解决,外观精致高雅,独特导热系统设计,有效控制灯泡温度,过热时自动断电,高精度微步步进电机驱动,运营平滑、定位精确。575电脑摇头灯电源:220V/50HZ光源:HMI575颜色:7色+白光,混色,柔光效果棱镜:可变速旋转棱镜扫描角度:水平扫描540度,垂直扫描280度,自动复位频率:每秒1-7次频闪 控制回路:8个体积:430380450mm重量:28kg 2、产品名称:电脑扫描灯 (1)技术参数: 8控制通道 灯泡:HMI1200W
34、/HMI575W汽泡 四棱镜效果,雾化效果 两个图案盘,一种有图案旋转效果,25种(2)图案变化24种颜色变化,带混色、彩虹效果频闪可关闭,可闪光,速度1-10次/秒水平扫描150垂直扫描110DMX512信号接受批示灯过热保护色温:3000-5600-6000K可调电压:230V10%50/60Hz功率:1500W/700W体积:1250410240mm重量:39Kg/35Kg4、名称:PAR64-III 筒灯技术参数:口径:255 X 420 (MM)全铝合金外壳 5、产品名称:三基色冷光灯作为电视台会议室演播室及多功能厅等新型灯具三基色冷光灯具备如下五大特点:技术参数: 耗电量低:节电7
35、0%以上,一种小型演播室用电量不会超过2.5KW。 温度很低:彻底杜绝了老式摄像灯具高温现象发生。 光源寿命长:灯管使用寿命长达1万小时,如果每天使用10小时,3年之内无需更换灯管。 光效强:此种冷光源灯具集会议照明灯光和会议摄像灯光于一体,光效是普通照明灯具光效2倍以上。 光线均匀柔和:对于与会者看电视、看文献不会有耀眼眩目感觉,演播室播音员反映良好。 6、名称:电脑控制台 192条DMX通道有30个BANK有8个可编程SCENES有MIDI接口,可随时用MIDI信号控制4位数码管显示BLANKOUT功能可用手动或MIDI作遥控控制CHASES编程和CHASES运营功能,可用手动或用MIDI遥控控制输出延时功能,用FADETIME电位器调节延时时间
