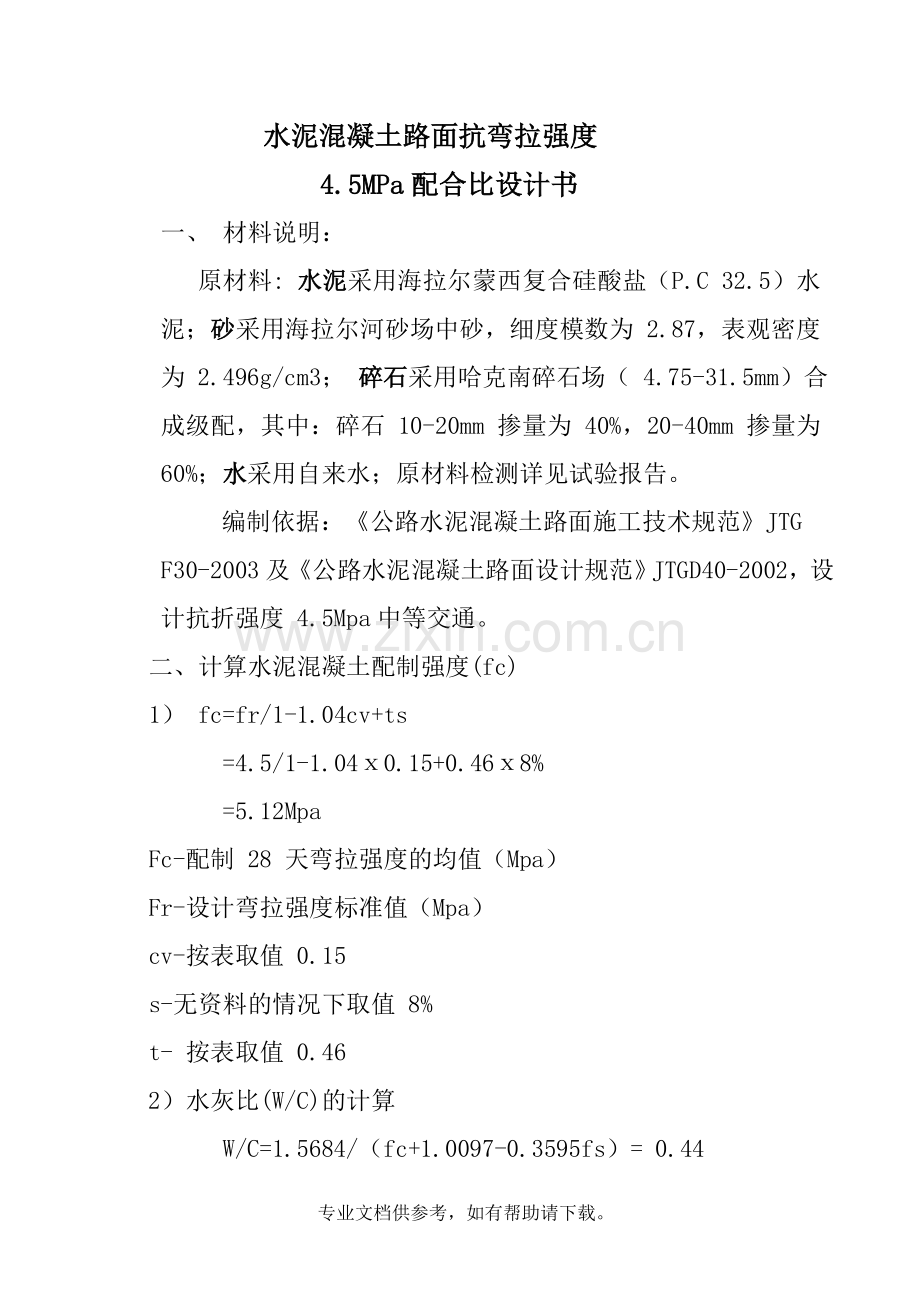

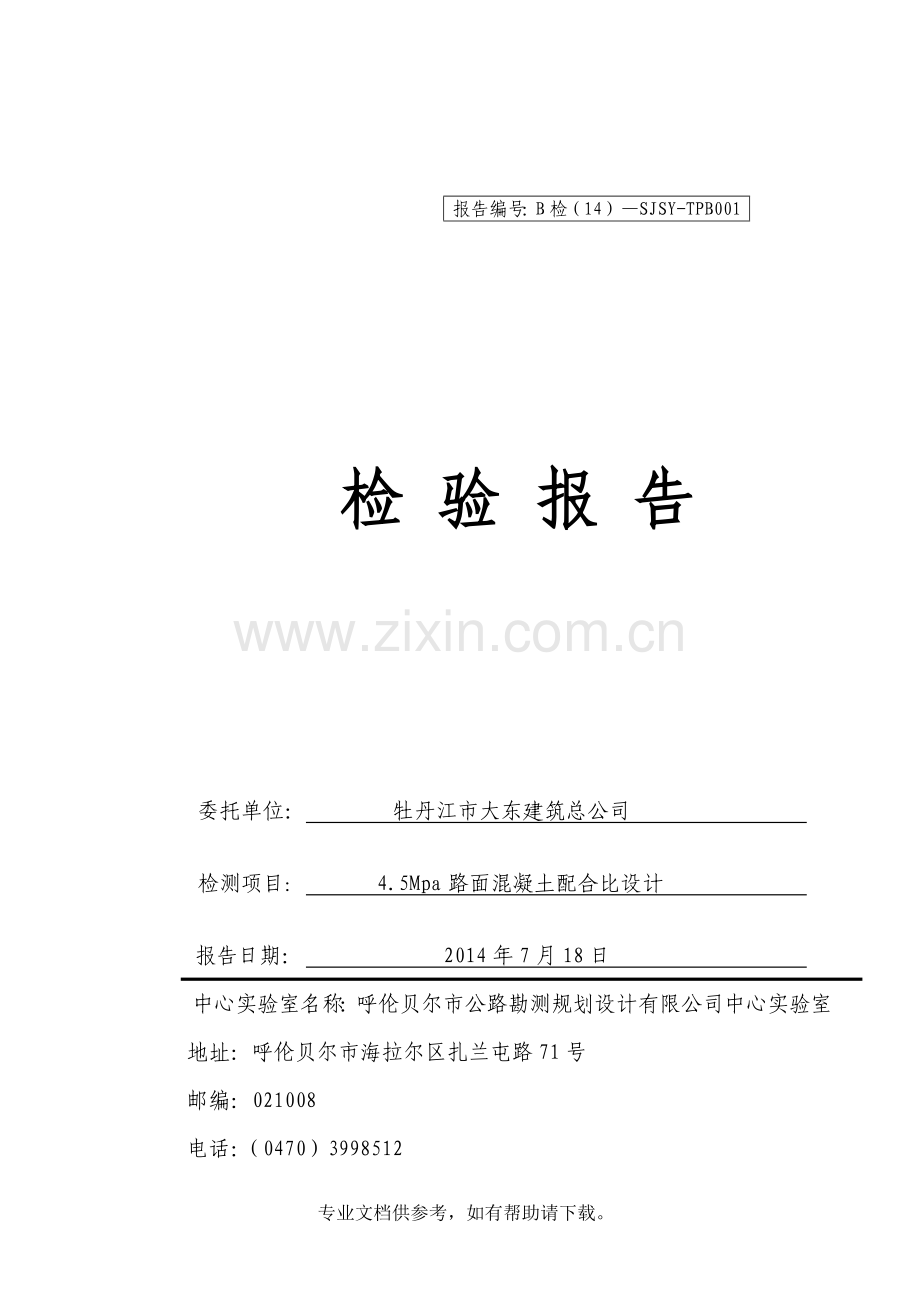

报告编号：B检（14）SJSY-TPB001 检 验 报 告委托单位： 牡丹江市大东建筑总公司 检测项目： 4.5Mpa路面混凝土配合比设计 报告日期： 2014年7月18日中心实验室名称：呼伦贝尔市公路勘测规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71号邮编：021008电话：[phone]水泥混凝土路面抗弯拉强度 4.5MPa配合比设计书一、 材料说明：原材料: 水泥采用海拉尔蒙西复合硅酸盐（P.C 32.5）水泥；砂采用海拉尔河砂场中砂，细度模数为 2.87，表观密度为 2.496g/cm3； 碎石采用哈克南碎石场（ 4.75-31.5mm）合成级配，其中：碎石 10-20mm 掺量为 40%，20-40mm 掺量为 60%；水采用自来水；原材料检测详见试验报告。编制依据：公路水泥混凝土路面施工技术规范JTG F30-2003及公路水泥混凝土路面设计规范JTGD40-2002，设计抗折强度 4.5Mpa中等交通。 二、计算水泥混凝土配制强度(fc) 1） fc=fr/1-1.04cv+ts=4.5/1-1.040.15+0.468%=5.12Mpa Fc-配制 28 天弯拉强度的均值（Mpa） Fr-设计弯拉强度标准值（Mpa） cv-按表取值 0.15 s-无资料的情况下取值 8% t- 按表取值 0.46 2）水灰比(W/C)的计算 W/C=1.5684/（fc+1.0097-0.3595fs）= 0.44Fs-水泥实测 28 天抗折强度（Mpa） 3）查表确定砂率(s ) 34% 4）确定单位用水量(mwo)根据施工条件出机坍落度宜控制在 1050mm查表mwo =170 kg/m35）确定单位水泥用量(mco) C0=(c/w)wo=170/0.44=386 kg/m3 6）计算粗集料用量（mgo） 、细集料用量（mso） 将上面的计算结果带入式中 mco+mwo+mso+ mgo2450 smso（mso+ mgo）100 砂（mso）用量为 644 kg/m3，碎石（mgo）用量 1250 kg/m3； (1)初步配合比为: 水泥：碎石：砂 386：1250:644: 1：3.24：1.67水灰比 0.4 4(2)调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量： 按初步配合比试拌水泥混凝土拌和物 30 L各种材料用量为： 水泥 3860.03= 11.58 kg 水1700.03=5.1kg砂 6440.03= 19.32 kg 碎石12500.03= 37.50 kg 2）调整工作性 按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。 坍落度测定值为 25mm ，粘聚性和保水性良好，坍落度符合规范要求，在基准 配合比的水灰比上下浮动 0.03 试配三种水灰比的试件。 4、检查强度及确定试验室配合比 试配号水灰比水泥用量 kg/m37 天抗折强度平均值（MPa）28 天抗折强度平均值（MPa）实测坍落 度(mm)试配 10.473613.66.226试配 20.443864.07.125试配 30.414155.28.3242）计算混凝土湿表观密度 2450 kg/m3 实测混凝土湿表观密度 2458 kg/m3 按实测湿表观密度修正后各材料用量： 水泥 386 kg/m3水 170 kg/m3碎石 1255kg/m3砂647kg/m3 3）确定试验室配合比：质量比水泥：碎石：砂 386:1255：6471：3.25:1.68 水灰比 0.44 混凝土配合比试验报告 监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验072试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称砼试件试验规程JTG D40-2011 JTG F30-2003JTG E30-2005 试样来源工地室内配合比试验试验日期2014-7-18试 验 人审 核 人使用部位水泥砼路面面层水灰比0.44砂率34%强度等级设计强度(Mpa) 要 求 稠 度 ：10-50拌合及捣实方法-4.5坍落度25m m维勃20S机械+人工拌合使用材料水 泥细骨料粗骨料外 加 剂报告编号B检（14）SJSY-SNJ-040报告编号B检（14）SJSY-XJL-052报告编号B检（14）SJSY-CJL-052名称报告编号含固量（%）品 牌蒙西品 种砂品 种碎石-强度等级32.5细度模数2.87最大粒径31.5-配 合 比 选 定 结 果理论配合比每立方米混凝土（砂浆）用料（Kg）（质量比）水泥细骨料粗骨料水外加剂3866471255170-试件强度试件尺寸 长宽高（mm）龄期 （d）实测 (MPa) 折算 (MPa)龄期 (d)实测 (MPa)折算 (MPa)550151573.9-287.0-550151574.0-287.2-550151574.1-287.4-平均4.0平 均7.2密 度（g/cm3)2458结 论 试验工程师: 日期:试验监理工程师: 日期:水泥砼抗折强度试验记录表 监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验076试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称砼试件试验规程JTG D40-2011 JTG F30-2003JTG E30-2005 试样来源工地室内配合比试验试验日期2014-6-272014-7-18试 验 人审 核 人试件编号外观描述制件 日期抗折 日期龄期(天)试件尺寸 (cm)破坏荷载 (KN)抗折强度(MPa)换算强度（MPa）单值平均值1完好2014-6-202014-6-2775501515 29.33.94.0-2完好30.04.03完好30.94.14完好2014-6-202014-7-1828550151553.27.17.2-5完好54.07.26完好54.77.3结 论试验工程师： 日期：试验监理工程师： 日期：报告编号：B检（14）SJSY-SNJ-040 检 验 报 告委托单位： 牡丹江市大东建筑总公司 检测项目： 水泥的细度、标准稠度用水量、安定性、胶砂强度 报告日期： 2014年7月15日中心实验室名称：呼伦贝尔市公路勘测规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71号邮编：021008电话：[phone]水泥试验分析表监理单位： 内蒙古交通建设监理咨询(集团)公司 编号： 试验065试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称水泥试验规程试样来源海拉尔蒙西水泥厂试验日期2014-6-17试 验 人 审 核 人试 验 项 目规定值 试验结果备 注 细 度 负 负 压筛法（g）102.8 合格 标 准 稠 度 用水量 （%）- - -28.2 合格 凝结时间 (min)初凝453小时05分 合格终凝6004小时32分 合格安定性评定试饼法（mm） 合格合格合格雷氏夹法（mm）5- 软练1：3胶砂强度(MPa)抗折强度（MPa)3天2.53.8 合格28天5.56.9 合格抗压强度（MPa)3天11.014.4 合格28 天32.535.9 合格水 泥 强 度 等 级 P.C32.5-结 论 试验工程师： 日期： 试验监理工程师： 日期：水泥细度试验记录表监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验066试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称水泥试验规程JTG E30-2005/T0502-2005试样来源海拉尔蒙西水泥厂试验日期2014-6-14试 验 人审 核 人试件 编号水泥品种试样质量 （g）筛余物质量（g）水泥筛余百 分率（%）修正系数修正后水泥筛余百分数（%）平均值（）1P.C32.5250.72.8 0.982.7 2.8 2P.C32.5250.753.0 0.982.9 结 论 试验工程师： 日期：试验监理工程师： 日期：水泥标准稠度用水量、凝结时间、安定性试验记录表 监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验067试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称水泥试验规程GB/T1346-2011试样来源海拉尔蒙西水泥厂试验日期2014-6-142014-6-16试 验 人审 核 人检测内容国家标准试验结果备注凝结时间初凝时间 （min）453小时05分合格终凝时间 （min）6004小时32分合格安定性 试 饼 法合 格合格合格雷氏法 （mm）5.0-标准稠度用水量不变水量法 （%）-调整水量法 （%）-28.2符合要求结 论 试验工程师： 日期： 试验监理工程师： 日期：水泥胶砂强度试验记录表 监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验068试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称水泥试验规程GB/T17671-1999试样来源海拉尔蒙西水泥厂试验日期2014-6-172014-7-15试 验 人审 核 人试件编号水泥强度等级 养护温度（）龄 期 强 度试验内容破坏荷载（KN）强度结果（MPa）3d28d3d28d1P.C32.5养护箱：温度201湿度：90%抗 折13.9 6.8 223.8 6.9 333.7 7.0 平均值3.86.9 1P.C32.5养护箱：温度201湿度：90%抗 压123.5 55.4 14.7 34.6 2222.6 59.7 14.1 37.3 3324.5 57.9 15.3 36.2 4425.1 59.8 15.7 37.4 5521.4 54.2 13.4 33.9 6620.8 57.6 13.0 36.0 平均值14.435.9结 论 试验工程师： 日期： 试验监理工程师： 日期：报告编号：B检（14）SJSY-CJL-052 检 验 报 告委托单位： 牡丹江市大东建筑总公司 检测项目： 粗集料的筛分、压 碎 值、针片状含量、含 泥 量报告日期： 2014年7月15日中心实验室名称：呼伦贝尔市公路勘测规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71号邮编：021008电话：[phone]粗集料试验分析表 监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验036试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称碎石（4.7531.5mm）试验规程JTGE42-2005试样来源哈克南碎石料场(面层)试验日期2014-7-15试 验 人审 核 人筛 分筛孔尺寸(mm)累计筛余(%)通过百分率(%)规范范围(%)筛孔尺寸(mm)累计筛余(%)通过百分率(%)规范范围(%)37.5010004.7595.84.290-10031.50.599.50-52.3699.50.595-10026.520.479.620-35筛底99.80.2-19.044.855.240-60-16.068.131.960-75-9.585.214.875-90-压 碎 值10.5%针片状含量9.6%含 泥 量 0.4 %泥块含量 %洛杉矶磨耗 %坚 固 性 %吸 水 率 %粘 附 性 %软弱颗粒含量 %磨 光 值 %表观密度g/cm3空 隙 率 %结论试验监理工程师： 日期： 试验监理工程师： 日期：粗集料筛分试验记录表（面层）监理单位： 编号： 试验041试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称碎石（4.7531.5 mm）试验规程JTGE42-2005/T0302-2-2005试样来源哈克南碎石料场试验日期2014-7-13试 验 人审 核 人干筛前试样总重m1 （g）第一组第二组筛孔尺寸（mm） 12平均累计筛余百分率（%）平均通过百分率（%）筛上重量m（g）分计筛余(%)累计筛余百分率（%）筛上重量m（g）分计筛余(%)累计筛余百分率（%）干筛法筛分37.5000000010031.529.50.60.626.50.50.50.599.526.51026.520.020.61006.019.720.220.479.619.01247.024.344.91255.024.544.744.855.216.01205.523.568.41183.023.167.868.131.995890.517.485.8853.016.784.585.214.84.75546.010. 696.4550.510.895.295.84.22.36161.53.199.6221.54.399.599.50.5筛底11.50.299.815.00.399.899.80.2干筛后总量mi（g）5118.05111.0损耗 m5 (g)9.58.5损耗率（%）0.190.17结论 试验工程师： 日期： 试验监理工程师： 日期：粗集料压碎指标值试验记录表监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验040试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称碎石（4.7531.5mm）试验规程TGE42-2005/T0316-2005试样来源哈克南碎石料场(面层)试验日期2014-7-13试 验 人审 核 人试样 编号9.513.2mm筛分干试样质量(g)2.36mm筛筛余质量(g)压碎值(%)平均值(%)换算压碎指标值（）12910 308.5 10.6 10.510.522910 296.8 10.2 32910 311.4 10.7 结论试验工程师： 日期： 试验监理工程师： 日期：粗集料针片状颗粒含量试验记录表（规准仪法）监理单位： 编号： 试验038试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称碎石（ 4，7531.5 mm）试验规程JTGE42-2005 /T0311-2005试样来源哈克南碎石料场(面层)试验日期2014-7-132014-7-14试 验 人审 核 人试样总质量（g）粒级（方孔筛）mm针状颗粒质量（g）片状颗粒质量（g）针、片状颗粒总质量（%）针、片状颗粒含量测定值（%）10102.54.759.523.519.7969.89.69.51620.732.61619222.5114.51926.5246.5205.426.531.526.458.031.537.500结 论试验工程师： 日期：试验监理工程师： 日期：粗集料含泥量、泥块含量试验记录表（筛洗法）监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验039试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称碎石（4.7531.5mm）试验规程JTGE42-2005/T0310-2005试样来源哈克南碎石料场(面层)试验日期2014-7-132014-7-14试 验 人审 核 人含 泥 量 试 验 记 录试样编号水洗前烘干试样质量(g)水洗后留mm及mm筛烘干颗粒质量(g)含泥量(%)平均值(%)110007.2 9958.7 0.5 0.4 210028.8 9989.1 0.4 泥 块 含 量 试 验 记 录试样编号试验前烘干试样质量（g）mm筛筛余质量(g)水洗后留mm筛烘干质量(g)泥块含量(%)平均值（%）结论试验工程师： 日期：试验监理工程师： 日期：报告编号：B检（14）SJSY-XJL-052 检 验 报 告委托单位： 牡丹江市大东建筑总公司 检测项目： 细集料的筛分、含 泥 量、表观密度报告日期： 2014年7月15日中心实验室名称：呼伦贝尔市公路勘测规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71号邮编：021008电话：[phone]细集料试验分析表监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验050试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称砂（0.4.7.5mm）试验规程JTG E42-2005试样来源海拉尔河砂场试验日期2014-7-15试 验 人审 核 人筛 分筛孔尺寸 (mm)累计筛余（%）通过百分率(%)范 围筛孔尺寸 (mm)累计筛余（%）通过百分率(%)范 围9.5010000.661.838.241-704.752.597.50-100.376.723.370-922.3619.480.60-250.1596.04.090-1001.1838.361.710-50筛 底-细度模数2.87细集料定名中砂含 泥 量1.6%石粉含量-%亚甲蓝MBVF值 -泥块含量-%表观密度2.496 g/cm3堆积密度 -g/cm3压 碎 值 - %砂 当 量-%含 水 率- %有机物质含量-%坚 固 性- %碱 活 性 - 氯离子含量- %空 隙 率 - %结 论 试验工程师： 日期 试验监理工程师： 日期：细集料筛分试验记录表（面层）监理单位: 内蒙古交通建设监理咨询(集团)公司 编号： 试验054试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称砂(04.75mm)试验规程JTGE42-2005/T0327-2005试样来源海拉尔河砂场试验日期2014-7-13试 验 人审 核 人烘干试样质量M1 （g）第一组： 500第二组: 500筛孔尺寸累计筛余百分率平均值（%）通过百分率（%）分计筛余质量(g)分计筛余百分率(%)累计筛余百分率(%)分计筛余质量(g)分计筛余百分率(%)累计筛余百分率(%)9.500000001004.7513.02.62.611.52.32.32.597.52.3683.016.619.286.517.319.619.480.61.1896.519.338.592.518.538.138.361.70.6120.024.062.5115.023.061.161.838.20.376.015.277.773.014.675.776.723.30.1589.517.995.6103.020.696.396.04.0筛 底22.04.410018.53.71001000细度模数2.882.862.87Mx=(A0.15+A0.3+A0.6+A1.18+A2.365) -5A4.75100-A4.75 =2.87结 论 试验工程师： 日期：试验监理工程师： 日期：细集料含泥量(石粉含量)、泥块含量试验记录表（筛洗法）监理单位: 内蒙古交通建设监理咨询(集团)公司 编号： 试验053试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称砂（0-4.75mm）、试验规程JTGE42-2005/T0333-2000试样来源海拉尔河砂场（面层）试验日期2014-7-132014-7-14试 验 人审 核 人含泥量(石粉含量)试验记录试样编号水洗前烘干试样质量 (g)水洗后留 1.18 mm至 0.075 mm筛烘干颗粒质量 (g)含泥量(%)平均值(%)1400393.21.71.62400394.01.5泥块含量试验记录试样编号水洗前存留 mm筛上烘干试样质量 (g)水洗后留 mm筛烘干质量(g)泥块含量(%)平均值(%)亚 甲 蓝 试 验 记 录试样质量200g加入亚甲蓝溶液总量-ml亚甲蓝MBVF值-结 论 试验工程师： 日期： 试验监理工程师： 日期： 细集料表观密度试验记录表（容量瓶法）监理单位：内蒙古交通建设监理咨询(集团)公司 编号： 试验052试验单位呼伦贝尔市公路勘测规划设计有限公司中心实验室合 同 号试样名称砂（0.4.7.5mm）试验规程JTG E42-2005/T0328-2005试样来源海拉尔河砂场（面层）试验日期2014-7-132014-7-14试 验 人审 核 人试样 编号烘干细集料试样质量（g）瓶+水重（g） 料+瓶+水重 （g）表观相对密度（g/cm3）平均值（g/cm3）水温修正系数表观密度（g/cm3）13001159.11339.82.5032.5020.0062.49623001157.61338.22.501结 论 试验工程师： 日期： 试验监理工程师： 日期：专业文档供参考，如有帮助请下载。
