一、沥青乳化的生产流程
乳化沥青主要由以下五种主要的材料组成：沥青、水、乳化剂、酸和改性剂，为了储存稳定或者是为了满足其他的特殊用途，还会惨加少量的添加剂。
乳化沥青的生产流程可以分为以下四个过程：沥青准备，皂液准备，沥青乳化，乳液储存。
1. 沥青的准备
沥青是乳化沥青中的最主要组成部分，一般占到乳化沥青总质量的50%-65%。当乳化沥青喷洒或者拌和完成后，乳化沥青破乳，其中的水分蒸发后真正留在路面上的是沥青。因此，沥青的准备至关重要。
根据乳化沥青的用途，选择适宜的沥青品牌和标号后，沥青的准备过程主要就是将沥青加热并保持在适宜的温度的过程。
沥青准备过程中温度的控制十分重要，如果沥青温度过低，会造成沥青黏度大，流动困难，从而乳化困难；如果沥青温度过高，一方面会造成沥青老化，同时也会使乳化沥青的出口温度过高，影响乳化剂的稳定性和乳化沥青的质量。
2. 皂液的准备
根据所需的乳化沥青的不同，选择适宜的乳化剂种类和剂量以及添加剂种类和剂量，配置乳化剂水溶液（皂液）。
根据乳化沥青设备和乳化剂种类的不同，乳化剂的水溶液（皂液）的制备过程也有差异。对于全自动连续式的乳化沥青生产设备，皂液的各个组分（水、酸、乳化剂等）都是由生产设备本身设置的程序自动完成的，只要保证各材料的供给即可；对于半连续式或间歇式的生产设备，则需要按照配方要求手工配置皂液。有的乳化剂水溶液需要加酸调节PH值，有的（如季铵盐类）则不需要。有些常温下呈固态的乳化剂还需要在配置皂液前首先将其加热熔化。
皂液在进入乳化设备前的温度一般控制在55-75℃之间。
3. 沥青的乳化
将合理配比的沥青和皂液一起放入乳化机，经过增压、剪切、研磨等机械作用，使沥青形成均匀、细小的颗粒，稳定而均匀的分散在皂液中，形成水包油的沥青乳状液。
合适的乳化沥青出口温度应在85℃左右。
4. 乳化沥青的储存
乳化沥青从乳化机中出来，经冷却后进入储罐。大型的储罐中应配置搅拌装置，定期进行搅拌。以减缓乳化沥青的离析。
二、乳化沥青生产设备的分类
1. 按照生产流程分类

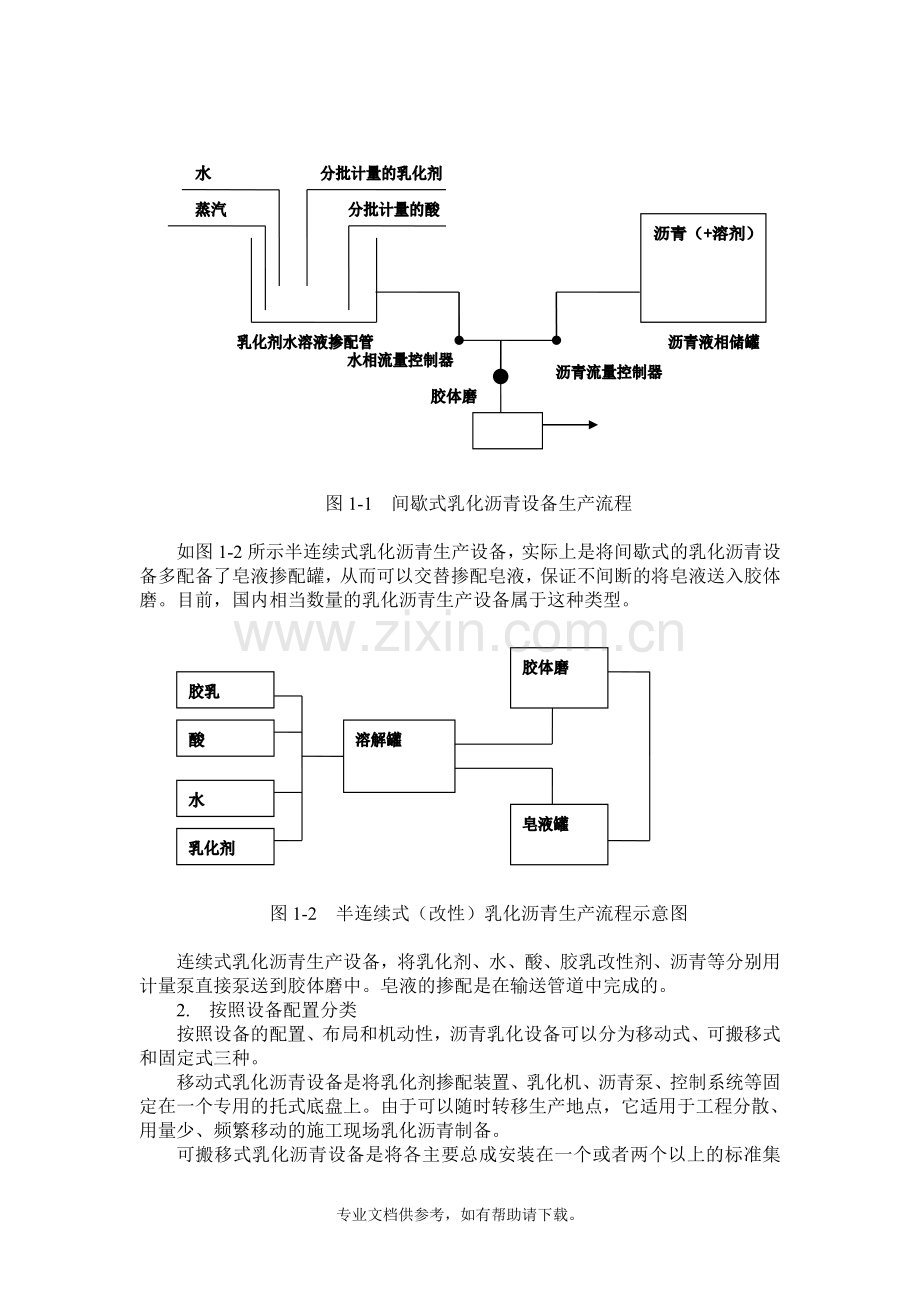

乳化沥青设备按照工艺流程分类，可以分为间歇作业式、半连续作业式、连续作业式三种。其工艺流程分别如图1-1和图1-2所示。
如图1-1所示间歇式改性乳化沥青生产设备，生产时将乳化剂、酸、水、和胶乳改性剂等在皂液掺配罐中掺配，然后将其于沥青泵送到胶体磨中。一罐皂液用完后再配置皂液，然后再进行下一罐的生产。当用于改性乳化沥青生产时，根据改性工艺的不同，胶乳管道既可以连接在胶体磨前也可以连接到胶体磨后，或者没有专用的胶乳管道，而是手工将规定剂量的胶乳惨加到皂液罐中。

图1-1 间歇式乳化沥青设备生产流程

如图1-2所示半连续式乳化沥青生产设备，实际上是将间歇式的乳化沥青设备多配备了皂液掺配罐，从而可以交替掺配皂液，保证不间断的将皂液送入胶体磨。目前，国内相当数量的乳化沥青生产设备属于这种类型。

图1-2 半连续式（改性）乳化沥青生产流程示意图

连续式乳化沥青生产设备，将乳化剂、水、酸、胶乳改性剂、沥青等分别用计量泵直接泵送到胶体磨中。皂液的掺配是在输送管道中完成的。
2. 按照设备配置分类
按照设备的配置、布局和机动性，沥青乳化设备可以分为移动式、可搬移式和固定式三种。
移动式乳化沥青设备是将乳化剂掺配装置、乳化机、沥青泵、控制系统等固定在一个专用的托式底盘上。由于可以随时转移生产地点，它适用于工程分散、用量少、频繁移动的施工现场乳化沥青制备。
可搬移式乳化沥青设备是将各主要总成安装在一个或者两个以上的标准集装箱内，分别装车运输，来实现工地转移，依靠吊装机具快速安装组合成工作状态，这样的设备生产能力有大、中、小型的不同配置。可以满足不同的工程要求。
固定式乳化沥青设备一般依托沥青厂或者沥青混泥土拌合站等有沥青储罐的地方，服务一定距离范围内较固定的客户群体。由于适合我国国情，固固定式乳化沥青设备是国内主要的乳化沥青设备类型。

乳化沥青生产设备典型产品选型

序号
名称
型号
产能
外形尺寸(m)
功率
概述
1
乳化沥青
设备

LLZ-120A
12m3/h
5.5×2.5×2.8
30KW
全自动恒温、配比、连续生产
LLZ-120
30KW
自动恒温、移动式连续生产
LLZ-60A
6 m3/h
4.5×2.2×2.5
15KW
全自动恒温、配比、连续生产
LLZ-60
15KW
自动恒温、连续式生产
LLZ-60YG
8×2.2×4.5
9KW
集燃油式锅炉于一体，自动温控
LLZ-60MG
12.5KW
集燃煤式锅炉于一体，自动温控
LLZ-60J
3.5×2.2×2
15KW
简便型，自动温控的生产设备
LLZ-10
1 m3/h
2×1.75×1.7
10KW
公路养护单位随需小量生产
2
乳化沥青
实验机
JM-30A
30L/h
0.86×0.55×1.12
10KW
自控配比的沥青乳化实验机
JM-30
模拟生产设备的乳化实验机
JM-5
0.5L/次
3.6×1.7×1.4
3KW
实验室沥青循环式乳化实验
3L/次
3
胶体磨
JM-8
6~8 m3/h
1.18×0.44×0.48
15KW
集剪切、碾磨、搅拌功能于一体的乳化沥青专用胶体磨
JM-18
10~12 m3/h
1.49×0.53×0.6
30KW
JM-20
20~25 m3/h
1.85×0.67×0.78
55KW

LLZ-120A
LLZ-120
LLZ-60A
LLZ-60
LLZ-60YG
LLZ-60MG

LLZ-60J
LLZ-10
JM-30
JM-5
JM-18
JM-20
