<<立体高清车牌辨认系统>>方案
BlueCard
北京蓝卡软件技术有限公司
-01-06

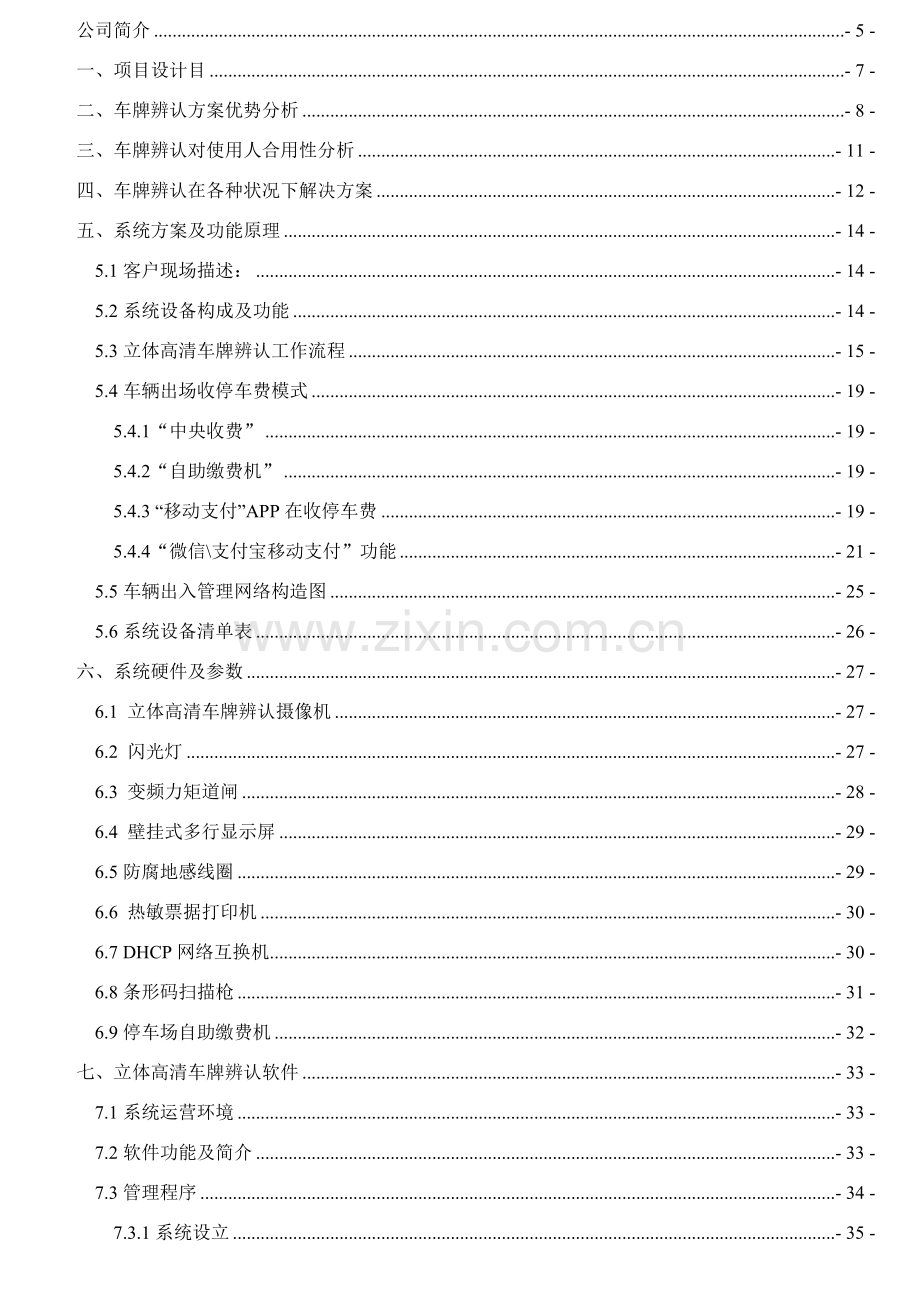

目 录
公司简介 - 5 -
一、项目设计目 - 7 -
二、车牌辨认方案优势分析 - 8 -
三、车牌辨认对使用人合用性分析 - 11 -
四、车牌辨认在各种状况下解决方案 - 12 -
五、系统方案及功能原理 - 14 -
5.1客户现场描述： - 14 -
5.2系统设备构成及功能 - 14 -
5.3立体高清车牌辨认工作流程 - 15 -
5.4车辆出场收停车费模式 - 19 -
5.4.1“中央收费” - 19 -
5.4.2“自助缴费机” - 19 -
5.4.3 “移动支付”APP在收停车费 - 19 -
5.4.4“微信\支付宝移动支付”功能 - 21 -
5.5车辆出入管理网络构造图 - 25 -
5.6系统设备清单表 - 26 -
六、系统硬件及参数 - 27 -
6.1 立体高清车牌辨认摄像机 - 27 -
6.2 闪光灯 - 27 -
6.3 变频力矩道闸 - 28 -
6.4 壁挂式多行显示屏 - 29 -
6.5防腐地感线圈 - 29 -
6.6 热敏票据打印机 - 30 -
6.7 DHCP网络互换机 - 30 -
6.8条形码扫描枪 - 31 -
6.9停车场自助缴费机 - 32 -
七、立体高清车牌辨认软件 - 33 -
7.1系统运营环境 - 33 -
7.2软件功能及简介 - 33 -
7.3管理程序 - 34 -
7.3.1系统设立 - 35 -
7.3.2收费方案 - 35 -
7.3.3通道管理 - 36 -
7.3.4车辆管理 - 37 -
7.3.5报表 - 38 -
7.4岗亭程序 - 38 -
7.4.1登陆界面 - 38 -
7.4.2查询本人收费记录 - 40 -
7.5移动APP收费功能 - 41 -
7.6微信收费功能 - 43 -
八、施工安装及调试 - 47 -
8.1 布管 - 47 -
8.2 制作混凝土安全岛 - 47 -
8.3 穿线 - 47 -
8.4变频力矩道闸 - 48 -
8.4.1道闸栏杆类型 - 49 -
8.4.2道闸调试 - 50 -
8.5车牌辨认系统设备位置确认 - 56 -
8.6 地感线圈选址及施工规程 - 58 -
8.6.1地感安装选址 - 58 -
8.6.2减速带选址 - 59 -
8.6.3切割并制作地感线圈槽 - 59 -
8.6.4埋设地感线圈 - 60 -
8.7车牌辨认摄像机硬件阐明 - 61 -
8.7.1 底板示意图及端口定义 - 62 -
8.7.2 接线端子阐明 - 62 -
8.8车牌辨认摄像机焦距调节 - 63 -
8.9车牌照片像素调节 - 69 -
8.9.1 通过IE浏览器调试 - 69 -
8.9.2工厂软件调试 - 69 -
九、系统培训 - 71 -
公司简介
北京蓝卡软件技术有限公司成立于1月，荣获国家高新区百快公司、中关村TOP100高成长公司、中华人民共和国安防十大民族品牌、中华人民共和国“十大智能停车场”品牌、北京市“科技之光”百强创新品牌称号，获得国家创新基金支持。成功开发了移动物联网停车场管理系统、立体高清车牌辨认、高速变频力矩道闸、视频车位引导系统、移动支付、雷达地感、UHF900M/2.4G双频远距离读卡器、电子巡更巡检系统、基于移动互联网公司信息化管理系统等。
车牌辨认技术已在道路交通领域广泛应用，但由于停- 4 -车场应用环境复杂，始终存在车牌辨认理论辨认率95%以上，实际辨认率甚至局限性80%，主线无法实用难题。蓝卡车牌辨认通过高清抓拍、车牌焦点曝光、立体车牌辨认、车牌畸变校准、神经网络+特性辨认算法等技术创新，研发了全球首款车牌辨认一体高清摄像机，保证在停车场各种光线、天气、道路等环境下车牌清晰，车牌字符辨认率稳定在99%以上，彻底解决了车牌辨认在停车场实用难题。该产品成功引领了停车场从“有卡”到“无卡”技术革命潮流。当前，全国已有蓝卡车牌辨认停车场产品应用数千路，无论是发达中东部地区，还是炎热海南、寒冷东三省、偏远新疆，都建立了咱们项目案例。蓝卡车牌辨认产品销量全国第一，市场占有率50%以上。已出口新加坡、马来西亚、阿联酋、菲律宾、巴西、俄罗斯、英国、爱尔兰、荷兰、马耳她、马其顿、捷克、挪威、南非、韩国、蒙古、台湾、香港等国家和地区。
在中华人民共和国，蓝卡公司已在北京、上海、广州、深圳、南京、杭州、福州、武汉、长沙、郑州、济南、西安、成都、重庆、沈阳、石家庄、合肥、南昌、无锡等重要都市建立了直属机构，可在多地为客户提供无差别服务。
公司以“世界领先技术，服务全球顾客”为公司宗旨，积极引领核心技术创新，不断为全球顾客创造完美产品。逐渐形成了“贡献、共赢、创新、大气”公司文化，建立了朝气蓬勃精英团队。公司自行开发了基于移动互联网公司信息化管理系统，实现了规模化生产。
一、项目设计目
随着着国内都市建设步伐加快，社区停车场也积极地向创新化、科技化、智慧化方向转变，社区管理也更贯彻于详细，针对车辆管理这一方面将从“需求管理”理念入手，采用当前最先进最严谨纯车牌辨认收费车辆管理系统，将车辆管理一步到位。
智能化地设计遵循如下原则：实用性、先进性、专业性、开放性、安全性、集成性和经济性，实现如下管理常态：
1、迅速通行——车流量大，车辆频繁密集现状，纯车牌辨认收费车辆管理系统满足所有车辆入场迅速通行，可实现车辆不断车入场。
2、智能化操作——通过入口无人值守，最大化地减少车辆收费人员数量，避免不必要人工干预。智能化纯车牌辨认收费系统自动计费，减少保安人员工作强度，不需要保安同步顾及出入口车辆状况，只需针对出场车辆进行迅速收费动作，并且系统在收费金额为零时，可实现自动开闸，减轻收费人员工作量。
3、多样化收费模式——可依照园区管理，实现移动支付、停车场自助缴费机、中央收费、磁卡优惠、储值顾客交费等各种交费方式，并且支持优惠/免费因素设定和查询。
4、人性化管理模式——固定车辆未按规定停放地库时，系统自动按暂时停车收费原则收费。最大化提供地面停车位，减少地面停车矛盾，便于管理和协调。
5、严谨地管理手段——所有车辆进出均提供图片、车牌号码。暂时停车进出均自动匹配，计算暂时停车费，若有特殊状况免费放行，均有免费因素选取记录，做到车辆进出都记录在案。
二、车牌辨认方案优势分析
对固定车管理而言，“车牌辨认”解决了如下问题
v 彻底解决“卡管理”时，一卡多车状况；
v 彻底解决“卡管理”时，卡未携带状况；
v 彻底解决“卡管理”时，卡丢失、损坏带来换卡，补卡工作；
v 彻底解决“卡管理”时，卡安装摆放位置沟通工作。
对暂时车管理而言，“车牌辨认”解决了如下问题
v 彻底解决“卡管理”时，收费人员偷钱机会；
v 彻底解决“卡管理”时，入口发卡机卡容量有限问题，入口需要配备工作人员。入口发卡机往往需要安排专人在“入口发卡机”和“暂时车”之间传递“暂时卡”，严重偏离了“节约人力资源主线规定”。而暂时车往往停得距离发卡机较远，是人们胆怯撞到发卡机和道闸下意识正常反映，是经常发生状况；
v 彻底解决“卡管理”时，有暂时车混出停车场，同步损失暂时卡和停车费状况；
v 彻底解决“卡管理”时，有个别固定车在入场时候恶意取走暂时卡，导致暂时卡不断流失状况；
v 自动对大车，小车进行车型区别，执行不同收费原则。
“移动支付APP” “微信/支付宝移动支付”技术优势
用手机通过车牌号查询和缴纳自己停车费，应付停车费是扣除过商户停车优惠后剩余费用；如果没有商户代付停车费，那就由车主支付自己所有应付停车费。
v 暂时车主和收费人员之间没有金钱介质往来；
v 付费更快，出场也更快；
v 资金管理安全便捷，数据明确。
“立体高清车牌辨认”技术优势
1）嵌入式车牌辨认技术
蓝卡停车场系统里车牌辨认环节是由摄像机完毕，同理车牌有效性和判断开闸指令发出也是由摄像机完毕，这样做大大减少了对网络和服务器依赖，也大大增强了扩容能力，可以适应超大停车场超多路口同步联网管理需要；
2 ) 高清立体抓拍技术
车辆也许从斜角进入车道，一台摄像机是不也许将2个斜角来车车牌都拍正。
如下组图，C角度来车，左侧摄像机可以拍清晰；同理A角度来车，右侧摄像机可以拍清晰；用2个或2个以上摄像机从多角度进行抓拍，并对各种角度车牌截图进行“置信度分析”，选用“置信度”最高车牌截图，也就能得到角度最正车牌截图，也就提高了车牌辨认对的率，也就增强了系统环境适应性。
3 ) 车牌焦点曝光技术
² 自动锁定车牌位置，以车牌为拍照焦点，类似当前数码相机自动辨认出人脸位置，以人脸位置为焦点；
² 自动对车牌位置测光，智能进行车牌位置曝光和闪光参数调节，做到强光抑制，弱光补光，过曝降曝。
² 该技术可以解决夜晚大灯状况，及雨雪干扰状况，最后得到图片效果示例如下：
夜晚没开大灯 夜晚开大灯
夜晚+大灯+暴雨（雪） 夜晚+大灯+雾灯+暴雨（雪）
4 ) 车牌畸变校准
解决字体变形问题：受现场环境制约，车牌表面和摄像轴线无法做到垂直，导致车牌发生畸变（即一头大一头小），远离摄像机位置字符变小，对辨认导致一定困难。立体高清车牌辨认摄像机畸变校准算法采用多色彩空间进行车牌底色检测，准拟定位车牌区域，获取车牌倾斜角度及横向变形比例，最大倾斜角度达到25°，安全角度15°内精确校准率达到99%以上。
5 ) 辨认算法：神经网络+特性辨认
（1）采用带反馈能量滤波算法进行纹理检测，使得车牌定位成功率超过99%。
（2）多色彩空间检测保证了各种车牌类型精确认定，涉及：蓝牌、黄牌、军车、警车、WJ车辆、个性化车牌、使领馆车牌、省港两地车牌等。
（3）字符特性辨认算法保证了>98%字符辨认率（现场实测），并且不需要进行现场训练；辅助BP神经网络辨认算法则是做了较好补充，同步保证了良好中文辨认率。
三、车牌辨认对使用人合用性分析
1）蓝卡车牌辨认对固定车主适应性分析
固定车主不用再紧张近距离读卡模式下：
² 停不到位、读不到卡问题；
² 斜坡停车容易溜车问题；
² 恶劣天气不适当开车窗问题；
² 赶时间时堵车慢慢排队问题；
固定车主不用再紧张远距离读卡模式下：
² 有源卡没电读不到卡问题；
² 卡没放对位置读不到卡问题；
2）蓝卡车牌辨认对暂时车主适应性分析
² 解决各种因素取卡不便问题，例如停车够不到“取卡键”、入口控制机里卡用完了、按键不出卡等；
² 彻底解决入场缓慢问题；
² 大幅提高出场缴费效率；
3）蓝卡车牌辨认对保安人员适应性分析
² 车牌辨认系统会对进出车牌异常状况予以语音提示（提示授权快过期，授权已过期等），保安减少了许多沟通障碍和纠纷。
² 车牌辨认系统对暂时车管理操作非常简便，大幅减少了对暂时车人工发卡、收卡缴费工作。
4）蓝卡车牌辨认对物业管理人员适应性分析
² 物业管理人员不用紧张卡流失后再补卡、卡注册、卡授权、卡挂失、卡解挂等繁琐卡操作。
² 物业管理人员不用紧张一卡多用带来收益流失。
² 物业管理人员不用紧张因系统操作复杂、繁琐，而带来抱怨。
5)蓝卡车牌辨认对系统集成商适应性分析
车牌辨认系统只包括摄像机，道闸，LED显示屏，管理软件（电脑）这几种构成某些，且全系统网络化，安装、调试、维护难度远远不大于其她智能化系统。
四、车牌辨认在各种状况下解决方案
1)正常联网应用
Ø 系统管理功能由管理计算机实现。
系统采用全网络化设计，为了保证系统可靠性，必要保证网络安全和畅通。出入口“立体高清车牌辨认摄像机”与控制管理计算机之间采用TCP/IP网络连接方式来实现数据和图像传送。上位机辨认方式联网收费，并以车牌号作为唯一数据标记进行车辆管理。通过对各个出入口“立体高清车牌辨认摄像机”辨认成果比对来进行判断和收费，停车时间和停车费用依照相应收费方案计算并显示在岗亭管理程序界面上。
Ø 出口自动计费
此项功能必要保证网络畅通，停车场出入口设备实时在线，入口处“立体高清车牌辨认摄像机”将辨认成果传递给出口，出口处“立体高清车牌辨认摄像机”得到辨认成果并依照收费方案自动计算出应缴纳收费金额，防止内部工作人员作弊，有效避免了应收款流失。
Ø 数据自动记录及车牌模糊查询
此项功能必要保证网络畅通，停车场出入口设备实时在线，随时可以用来记录收费金额，进行车牌模糊查询。
2)断网状况下使用
Ø 固定车断网状况下解决方案
“立体高清车牌辨认摄像机”可以脱机存储500张照片，2万条辨认记录。
对于固定车辆来说断网是没有影响，由于固定车辆车牌号都已经下载到 “立体高清车牌辨认摄像机”内，内部将所有算法固化在硬件之中。“嵌入式”辨认方式支持脱离计算机实现独立工作。
对于暂时车辆，如果一种路口设备之间没有断网，也是不影响；只有当该暂时车从A路口入口进，又要从B路口出口出，而中心服务器处在断网状况，才会影响对该暂时车辆收费管理；
Ø 暂时车断网状况下解决方案
可以在岗亭终端配备“条码打印机”和“条码扫描枪”或者“入口控制机”+“桌面读卡器”，当中心服务器断网时，岗亭终端程序会提示工作人员使用“条码打印机”对暂时车辆发一种条码，条码上记录了入场时间；或者在入口控制机器上“按键取卡”取暂时卡入场。
那么该暂时车辆从任何路口出场时，若“中心服务器”已经“恢复联网”，会将存储500张照片，2万条辨认记录上传，则按“暂时车车牌辨认收费管理规则”通行；
该暂时车辆从任何路口出场时，若“中心服务器”还没有“恢复联网”，工作人员可以向该暂时车索要“条形码”或者“暂时卡”，按暂时车“条形码”或“暂时卡”辨认收费管理规则”通行；
3）车牌图像匹配
Ø 相似车牌
完全相似车牌直接匹配，岗亭程序“出口通道”与“相应入场”窗口显示匹配图片成果.
Ø 近似车牌
完全在客观条件影响下如（ 暴雨、暴雪、大雾天气等）导致车牌辨认不匹配，在相应入场图片下方是自动列出近似车牌信息条，管理人员可以人工查找系统没有辨认上相似车牌，在近似车牌信息条上迅速找到相应车牌，进行车牌匹配。以供管理人员进行人工比对保证车辆安全。
Ø 无牌车辆
当无牌车辆入场时， “立体高清车牌辨认摄像机”自动抓拍车辆图像，并将车辆信息传至服务中心无牌车辆数据库，显示在岗亭程序屏幕无牌车信息条上，管理人员可人工依照车辆图像调出该车相应入场信息。以供管理人员进行人工比对保证车辆安全。
此外针对无牌车辆可以增长“条码打印机”和“条码扫描枪”或者出入口控制机做辅助功能采用入口发“条形码”或者“暂时卡”，出口用扫描枪对入场时“条形码”小票进行扫码，或者出示“暂时卡”从而记录车辆停车时间，计算车辆收费金额。
五、系统方案及功能原理
5.1客户现场描述：
5.2系统设备构成及功能
立体高清车牌辨认系统是由一台立体高清车牌辨认摄像机（带控制功能）作为主机，一台或多台立体高清车牌辨认摄像机从机构成，通过多台主从摄像机从不同角度抓拍车牌，立体多角度抓拍大大减少了对道路和车辆进入角度限制；主机功能强大，不但可以独立进行车牌辨认、控制道闸，并且可以分析解决从机车牌图片和辨认数据，仲裁分析，嵌入式数据备份，与PC端进行控制和交互；从机辅助主机进行多角度图片抓拍和辨认，从而实现立体辨认，使辨认率大大提高。
· 主机一台：立体高清车牌辨认摄像机（带控制功能）
1、 能抓拍出高清晰度高清图片
2、 自动辨认抓拍图片车牌信息，进行车牌辨认。
3、 加入智能仲裁算法选用最优辨认成果进行控制，主机接受从机辨认成果，并进行分析、解决，确认车牌信息。
4、 下载固定顾客车牌信息，完毕固定顾客车辆匹配，进而控制道闸。
5、 通过网络与PC机、从机进行数据间信息交互。
· 从机一台或多台：立体高清车牌辨认摄像机从机
1、 能抓拍出高清晰度高清图片
2、 辅助车牌辨认，自动辨认抓拍图片车牌信息。
3、 通过网络与主机进行信息交互。
l LED显示屏：安装在停车场出入口处， TCP/IP网络连接实时显示车辆类型、剩余车位、收费金额等信息。
l 管理程序：重要由《立体高清车牌辨认系统管理软件》构成。运营系统管理软件，管理系统所有数据，是数据解决、停车场收费方案，卡片管理、报表查询等核心操作管理程序。
l 岗亭终端：对暂时车辆进行收费，进场车辆可以在任何一种出口处缴费出场，打印收费小票；岗亭终端还可以用来图像对比将每辆车进出图像实时显示在岗亭管理计算机屏幕上，并保存在计算机内，以便将来查证。
图 1-1车牌辨认系统配备拓扑图
5.3立体高清车牌辨认工作流程
（1）入场阐明
①车辆可随意从任何一种入口进场，在停车场入口处设立LED显示屏，实时显示停车场空车位数，有效期或车位信息显示，欢迎光临等提示语。
②车辆行驶到停车场入口，触发地感线圈（地感线圈是车牌辨认摄像机辨认区域）。地感线圈检测到信号后，车牌辨认摄像机自动抓拍入场车辆图像并自动辨认车牌号、记录入场时间并将车辆信息传至服务中心，检索数据库得出车辆类别，显示在岗亭中心屏幕上。
③入场车辆最后车牌辨认验证，抓拍车牌号后道闸抬杆放行，同步记下车辆进入时间。
车辆到达社区大门入口
系统自动抓拍图片，并辨认其车牌号码，记录车辆入场时间、车牌号、车辆照片。
本社区注册车辆（固定车）
车辆类别判断
外来车辆(暂时车)
LED屏显示车辆类型，车牌号，入场时间等信息
车牌辨认摄像机抓拍入场照片，自动计算时间。
道闸抬杆放行
道闸抬杆放行
车辆驶入社区
（2）出场阐明
车辆可随意从任何一种出口出场，在停车场出口处设立LED显示屏，实时显示出入场时间、收费金额等信息。出场车辆最后车牌辨认验证，暂时车辆依照软件制定收费方案进行收费，在停车收费时，可以进行优惠方略选取（按金额优惠、准时间优惠和无优惠）并且系统在收费金额为零时，可实现自动开闸，减轻收费人员工作量。打印收费票据后，由停车场管理人员控制道闸抬杆放行。
Ø 相似车牌
完全相似车牌直接匹配，岗亭程序“出口通道”与“相应入场”窗口显示匹配图片成果.
Ø 近似车牌
完全在客观条件影响下如（ 暴雨、暴雪、大雾天气等）导致车牌辨认不匹配，在相应入场图片下方是自动列出近似车牌信息条，管理人员可以人工查找系统没有辨认上相似车牌，在近似车牌信息条上迅速找到相应车牌，进行车牌匹配。以供管理人员进行人工比对保证车辆安全。
Ø 无牌车辆
当无牌车辆入场时， “立体高清车牌辨认摄像机”自动抓拍车辆图像，并将车辆信息传至服务中心无牌车辆数据库，显示在岗亭程序屏幕无牌车信息条上，管理人员可人工依照车辆图像调出该车相应入场信息。以供管理人员进行人工比对保证车辆安全。
此外针对无牌车辆可以增长“条码打印机”和“条码扫描枪”或者出入口控制机做辅助功能采用入口发“条形码”或者“暂时卡”，出口用扫描枪对入场时“条形码”小票进行扫码，或者出示“暂时卡”从而记录车辆停车时间，计算车辆收费金额。
①车辆可随意从任何一种出口出场，在停车场出口处设立LED显示屏，实时显示入场时间、收费金额等信息。
②车辆行驶到停车场出口，触发地感线圈（地感线圈是车牌辨认摄像机辨认区域）。地感线圈检测到信号后，“立体高清车牌辨认摄像机” 自动抓拍入场车辆图像并自动辨认车牌号，记录出场时间并将车辆信息传至服务中心，服务中心依照比对自动判断车辆性质，自动记录调出有关信息显示。车辆出场时系统将该车辆入场信息显示在岗亭计算机屏幕上。
车辆到达社区大门出口
③出场车辆最后车牌辨认验证，暂时车辆依照软件制定收费方案进行收费金额记录，打印收费票据后，由停车场管理人员控制道闸抬杆放行。
系统自动抓拍照片，并辨认其车牌号码
自动查找该车入场记录，车辆类型，出入比对
外来暂时车辆
(暂时车)
车辆类别判断
本社区注册车辆
（固定车）
按车辆类型（大型车、中型车、小型车）和停车时长，收费原则等拟定应收暂时停车费
LED屏显示车辆类型，车牌号，出场时间等信息
道闸抬杆放行
道闸抬杆放行
车辆驶出社区
5.4车辆出场收停车费模式
5.4.1“中央收费”
中央收费功能是顾客在管理程序处，依照车辆入场记录进行收费，在管理程序交费后，打印缴费小票。车辆行驶到任意一种停车场出口，如果车辆在场停留不大于规定期间，车辆无需再缴费直接出场；如若没有及时行驶出停车场，在场停留时间不不大于规定期间，需要再缴车辆多停留时间停车费才干出场。
5.4.2“自助缴费机”
找到停车场内自助缴费机，在缴费机上输入要缴费车牌号（缴费金额支持1元、5元、10元、20元、50元、100元面值），缴费机依照收费金额进行找零，打印缴费小票。车辆行驶到任意一种停车场出口，如果车辆在场停留不大于规定期间，车辆无需再缴费直接出场；如若没有及时行驶出停车场，在场停留时间不不大于规定期间，需要再缴车辆多停留时间停车费才干出场。
5.4.3“移动支付”APP在收停车费
v 暂时车主和收费人员之间没有金钱介质往来；
v 付费更快，出场也更快；
v 资金管理安全便捷，数据明确。
v 工作人员可拿着移动收费终端，依次对车主进行收费，车主只需排队出场即可，无需排队付费。通过移动收费APP，提高收费效率，以便快捷。
车辆准备出场
排队等待
排队交费
移动收费
车辆出场
登录移动收费客户端，成功登陆移动收费客户端（详见移动收费客户端使用阐明），进入支付页面，如下图所示：
键盘输入车牌号，点击“查询”，即可查看该车详细信息；点击“刷新”按钮，优惠一栏显示详细优惠信息，如果有优惠因素则以列表形式显示，选取优惠因素，点击拟定重新计费，获得优惠后金额；核对车牌信息对的后，收取停车费后，点击“确认支付”，即可完毕收费。若提示“已付费”，阐明该车已经付费。
支持查询收费记录，可以选取日期、开始时间和结束时间；收费记录显示：车牌号，收费金额，操作员。
5.4.4“微信/支付宝移动支付”功能
一方面，需要在微信服务程序中为微信顾客绑定车牌号，可以绑定各种。如果在选取停车场中没有绑定车牌号，则如下图所示：
如果已经绑定车牌号，微信顾客进入锁车页面，即可看见已经绑定车牌号，如下图所示：
点击“锁车”、“解锁”即可实现锁车和解锁功能。
选取自己所在停车场，输入车牌号，点击“查询”，即可查看选定停车场该车牌号缴费信息，如下图所示：
确认无误后，点击“支付停车费”，即可支付停车费用。支付成功后，可直接离场。
注意：输入车牌号时，必要输入完整车牌号，暂不支持近似车牌号查找。支付界面如下图所示：
提示支付成功后，即可直接离场，无需排队缴费。
5.5车辆出入管理网络构造图
整套系统可以由各种（单口）设备构成，模块化设计，配备非常灵活，功能强大、完备，适应多进多余大型系统；既适应简朴停车场管理，也适应场内套场嵌套管理。
5.6系统设备清单表
序号
类型
产品型号
品牌
数量
备注
1
立体高清车牌辨认系统
立体高清车牌辨认摄像机
BCHV-VLPR-N
BlueCard
2
主机
2
BCHV-VLPR-N-S
BlueCard
2
从机
3
闪光灯
BCP-FL
BlueCard
2
4
变频力矩道闸
BC-DL-F-B-R-N-YXXXXX
BlueCard
2
5
壁挂式多行显示屏
BC-LED4-SW
BlueCard
2
6
热敏票据打印机
BC-PRINTER01
BlueCard
1
7
条形码扫描枪
1
8
DHCP网络互换机
BCP-DHCPS
BlueCard
1
9
地感线圈
BlueCard
2
六、系统硬件及参数
6.1 立体高清车牌辨认摄像机
² 一体化嵌入式车牌辨认，不需连接PC（电脑），可脱机工作。
² 模块化设计，一条车道一套设备，独立工作、功能齐全。
² 夜间有效抑制大灯眩光，牌照号码清晰可辨。
² 汽车车牌号码、车牌颜色自动辨认。
² 可配备H.264、MPEG4、MJPEG实时码流传播。
² 配合停车场管理软件完毕车辆进出管理。
² TCP/IP网络接口，体积小、功耗低、接线简朴、安装以便。
² 嵌入式智能感光系统，自动补光设计，无需感光器件。
² 采用防雨淋、密封防尘设计，环境适应性强。
抓拍图片辨别率
100万（720P，1280*720）；
200万（1080P，1920*1080,1600*1200）；
300万（2048*1536）
抓拍图片格式
JPG、YUV
抓拍车速
0-20km/h
视频压缩格式
H.264、MPEG4、MJPEG
码流辨别率
QCIF，CIF，D1，720P/60fps ,1080P/30fps(最大)
单张辨认速度
300毫秒(平均辨认时间)
电子快门
1/30 ～ 1/10000秒
标配镜头
参数
最大孔径： F1.4±5%
焦距： 6-15mm±5%
光圈调节方式：手动
IE浏览
支持
6.2 闪光灯
重要为停车场管理系统在车辆出入场时，提供辅助光源，保证摄像机抓拍图片清晰度，特别是在外界环境光比较弱时，使用闪光灯效果非常明显，可以大幅度提高抓拍图片亮度和清晰度，提高车牌辨认率。
² 采用高强度放电式气体灯氙气灯，瞬间发光能量大20W/S
² 上万伏高压电流刺激氙气发光，发出光非常近似太阳光
² 闪光时间短，100us-2ms可调
² 防眩目设计，实际测试对驾驶员眼睛基本无影响
² 超长寿命，闪光次数可达300万次
² 开关量触发，触发简朴
² 支持硬件拨码和485软件命令调节闪光时间和亮度
通讯接口
485
电 源
直流12V 2A
输 入
1路开关量输入
闪光寿命
300万次
功 耗
20W
工作环境
工作温度-40℃～+70℃，工作湿度不不不大于95%（+25℃）
防护级别
IP65
尺 寸
171 x 100.5 x 94.5 mm
重 量
0.8kg±10%
安装方式
支持各种安装方式（支架选配）
6.3 变频力矩道闸
² 更稳：90°中最后10°减速缓冲，无冲击停止；
² 更安全：测阻反弹，而非仅仅是遇阻反弹，反弹动作更敏捷；
² 更长寿：一级齿轮传动，铁齿更大更耐磨，减少磨损散热和废耗散热，。
² 更智能：具备水平垂直调节、车队模式等功能；并集成3路车辆检测器，8口网络互换机，12V工业电源，网页查看和设立工作状态，网页查看工作记录，真人语音播报提示。
² 更美观：户外金属烤漆，外观简洁硬朗、美观大方。
² 更易维护：主体控制某些内易损件可单独更换，小巧以便运送。
² 更适应需求变化：适应-40℃~75℃辽阔温度范畴，适应3、4、5、6米直杆，3、4米折杆，3、4米二联杆、三联杆；适应左落杆、右落杆转换。
闸杆类型
直杆/折杆/二联（三联）栅栏杆
升降时间
1.3秒-6秒
电机类型
直流变频电机
运营寿命
≥500万次
电源电压
AC220V±15%
电源频率
50/60Hz
电机额定功率
190W
工作温度
-40℃～75℃
重 量
90Kg
外形尺寸
360×290×1115mm
6.4 壁挂式多行显示屏
² 专业外观设计，四行单色高亮LED点阵显示，可显示中文、英文、数字等组合内容。
² 内置国标字库，字体字型丰富，显示方式多样。
² TCP/IP通信合同，安装以便，外观平整，控制简朴。
² 防雨淋，防尘，符合室外设备级别规定。
² 可以配合停车场系统应用。
² 支持语音播报。
显示屏体
可显示16个中文或32个数字
显示方式
向左滚动显示
显示颜色
红色
通讯接口
TCP/IP(网口)
工作电源
220V±10%V 0.4A
工作环境温度
-40℃～70℃
安装方式
壁挂式安装
箱体尺寸
313×85×430mm（L*W*H）
6.5防腐地感线圈
线材采用地感专用防腐线，具备耐磨、耐腐蚀等特点。
绝缘体
FEP
额定温度
-55℃～200℃
导 体
镀锡铜线
性 能
耐磨、防腐蚀
6.6 热敏票据打印机
² 矩阵式打印办法
² 增长缺纸和纸将尽检测功能
² 串口(RS-232C ,TTL)/并口
² 丰富图形/曲线/文字打印功能
² 操作简朴、易于维修、易装纸
打印方式
矩阵式打印方式
打印速度
1line/sec,0.7line/sec,0.4line/sec
缺纸检测
缺纸和纸将尽检测功能
辨别率
96 dots/line,144dots/line,240dots/line
中文库
GB2312,12x12dots,or 16x16dots
纸规格
普通纸(44mm/57mm 宽，60mmø)
接口类型
串口（RS232）
输入电源
DC 9V-24V ,7.5W/ 5V 1.5A
外形尺寸
116×184.5×92mm(WxHxD mm)
6.7 DHCP网络互换机
² 高强度金属外壳，有效防止意外损伤。
² 增添了动态分派IP功能，重要配合停车场系统使用
² 操作以便，只需插拔网线，即可实现局域网通讯。
² 高稳定性工作，可长时间工作无需人工干预。
通讯方式
TCP/IP合同
端口数量
7
出厂固定IP
192.168.1.3
工作电压
9V
工作电流
< 500mA
工作温度
-10℃～55℃
工作湿度
不不不大于95%（+25℃）；
外形尺寸
224×85×27mm（L*W*H）
6.8条形码扫描枪
SD100接触式短景深CCD条形码扫描枪，除了具备优秀扫描性能之外，拥有布满设计感造型，结实耐用且符合人体工学，以便操作且设计轻巧，长期使用轻松不费力。
产品技术特点
² 接触式短景深条形码扫描枪
² 窗口宽度8公分，支持GS1 DataBar
² 解碼范畴0-60mm，扫描速度可达每秒100次
² 低功耗设计且符合人体工学设计，长时间使用轻松不费力
产品设计参数：
光源
可视红光，波长632 nm
扫描景深
60mm@20mil/0.5mm，PCS90%(Contact type)
解晰度
5mil/0.127mm@PCS90%
环境光抗扰度
5000 Lux Max.
电压
DC +5V ±5%
操作耗电量
80毫安
读取显示状态
蜂鸣器响一声
扫描速度
100 scans/sec
储存温度
-20°C to 70°C (-4°F to 158°F)
防震设计
100公分摔落防护
外壳材料
ABS塑料
界面
键盘口/串口/USB
线材
直线 150公分
接口
RJ45电话水晶插头
重量
约120公克 (不含线材)
6.9停车场自助缴费机
随着停车场收费管理系统已被广泛采用，相应管理运营成本明显提高，自助式停车收费管理系统应运而生，停车场自助缴费系统，可实现停车场无人值守智能化收费管理，实现暂时卡（纸票）自助缴费，并实现自动找零功能
采用本系统可以明显地减少停车场营运成本，系统采用了最新计算机及感应式IC卡技术，融合了图像对比管理、字符叠加、语音提示、万能查询打印等各种先进技术为一身多媒体综合车辆收费管理系统，能有效地控制、监测、管理停车场运作，它配备灵活容易满足顾客需要，以便固定顾客进出停车场，减少车辆拥堵，加快通行速度。
重要功能：
² 实现无人智能收费（原则IC停车场刷卡或是车牌自动辨认系统输入车牌收费），完全代替人工收费，提高效率，减少成本；
² 支持自助储值卡缴费及月卡延期
² 支持纸币、硬币接受模式；
² 支持纸币、硬币找零，实现自动找零功能；
² 支持纸票扫描，票据打印功能；
² 自助收费机设备配备液晶显示，以便顾客操作；
² 支持IC、纸票暂时卡、月临卡中央缴费和超时缴费；
产品设计参数：
使用电源
交流220V/300W。
通讯方式
TCP通讯方式。
屏幕
17寸 LED液晶显示屏，防尘、防污、防暴安全型表面声波触摸屏。
纸币辨认接受
可辨认接受面值1元、5元、10元，20元，50元、100元纸币，容量800-1000张。
纸币找零
可找面值纸币5元，详细找零面值由顾客设定。
硬币找零
可找面值1元，每个找零箱容量600。
使用环境
温度0～65℃，相对湿度10%～95%（不凝露）。
外观尺寸
1700*710*700mm（H*W*D）
七、立体高清车牌辨认软件
7.1系统运营环境
硬件环境
电脑配备为：CPU：Intel（R） Core（TM）2 Duo E7400 @2.80GHz 2.79GHz， 2G内存，集成显卡。在这种电脑配备条件下，建议最多连接20台摄像机。此时CPU占用率在58%-89%范畴之内。
软件环境
1、 支持系统：XP、WIN、WIN、WIN7、WIN VISTA等WINDOWS操作系统（注意：如有加密狗，不支持64位操作系统）
2、数据库：SQL SERVER 、SQL SERVER
3、本软件需要.Net平台支持，建议安装Microsoft .NET Framework 3.5以上 .
7.2软件功能及简介
立体高清车牌辨认停车场管理系统重要有SQL Server数据库、服务中心、管理程序、出口岗亭程序、入口岗亭程序及有关硬件设备构成，可以实现车出入停车场自动判断该车牌主人是固定顾客还是暂时顾客，依照收费规则计算费用及开闸放行，实现不断车通行。
整体构造如下：
1、 服务中心：重要是接受所有摄像机图片，接受入口通道记录，下载车牌等通讯功能。
注意：服务中心必要与SQL Server数据库在同一台计算机上。
2、管理程序：进行车牌、通道、权限、收费方案等设立，查询记录各种报表。
3、出口岗亭收费程序：接受出口通道记录，显示出口图片，查找相应入口图片、入场时间，计算停留时间及费用，收费；可以最多监控一种入口图片，远程开闸。
4、入口岗亭监控程序：监控各种入口图片，并可修改车牌，远程开闸。
7.3管理程序
在主界面中咱们可以操作软件进行相应设立操作。
1、 系统：顾客可以在系统中进行系统设立、收费方案建立、数据
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
