管线过街施工专项方案.doc

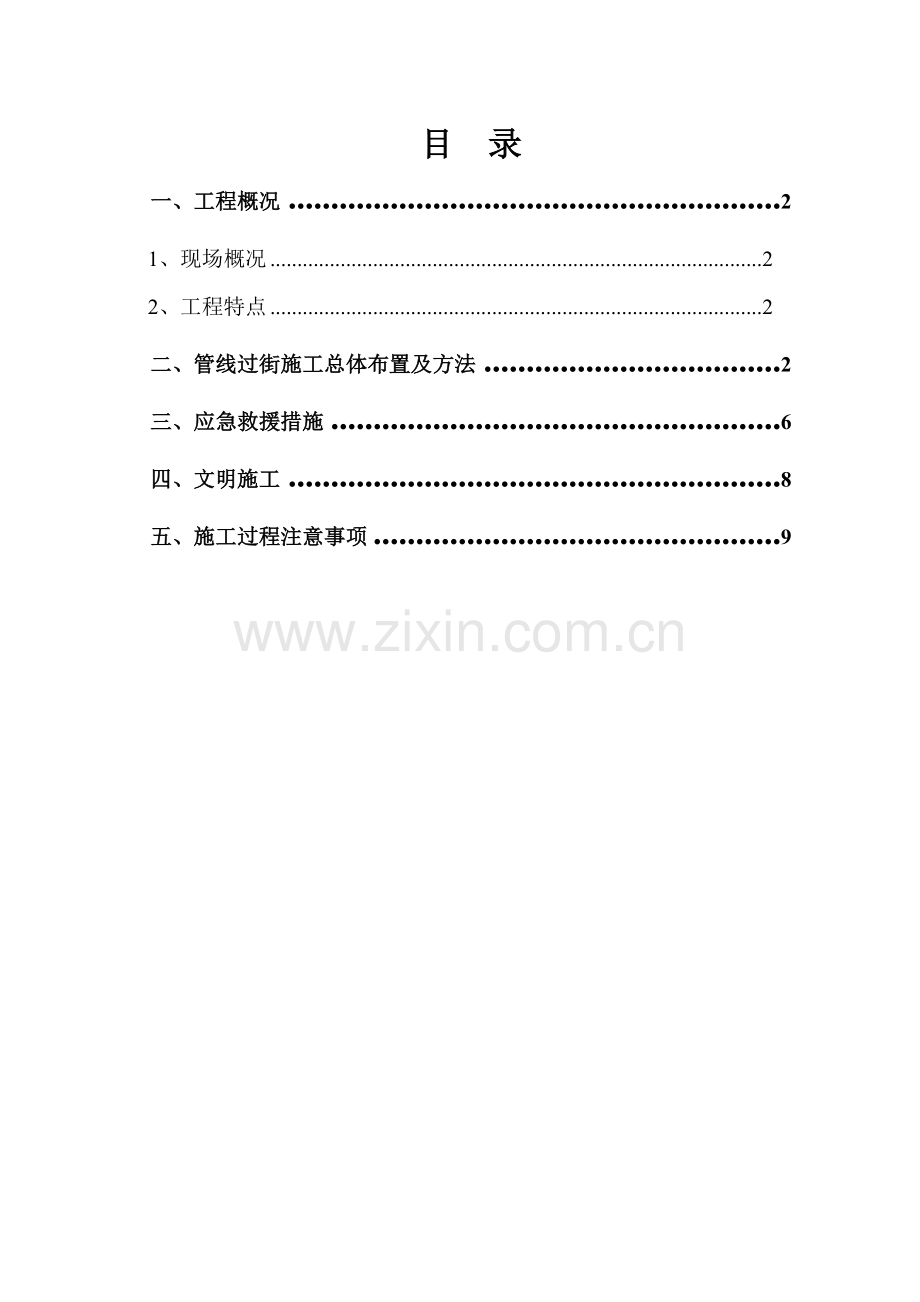

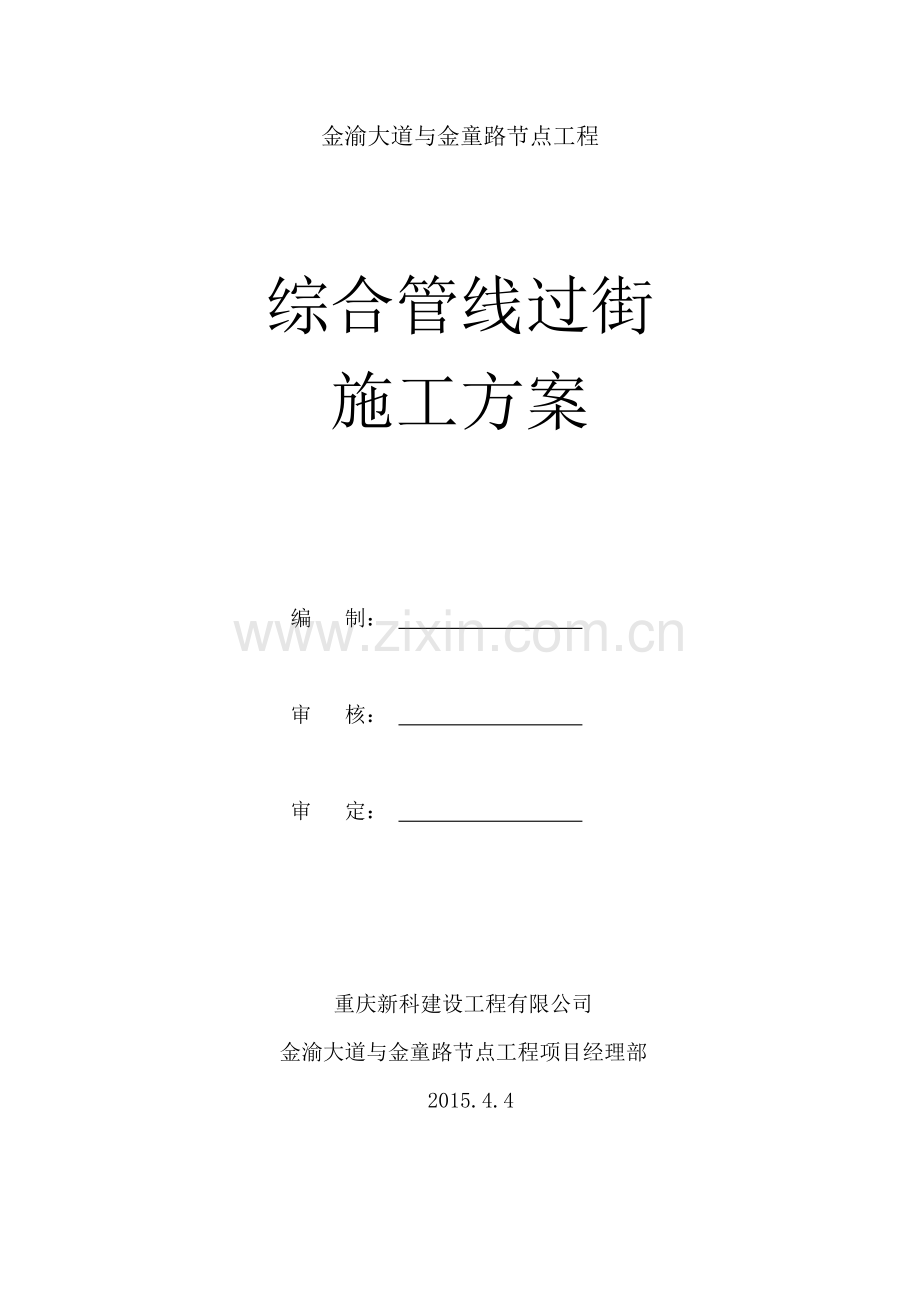

金渝大道与金童路节点工程综合管线过街施工方案编 制： 审 核： 审 定： 重庆新科建设工程有限公司金渝大道与金童路节点工程项目经理部 2015.4.4目 录一、工程概况21、现场概况22、工程特点2二、管线过街施工总体布置及方法2三、应急救援措施6四、文明施工8五、施工过程注意事项9一、工程概况1、现场概况金渝大道和金童路节点工程是金渝大道和金童路相交形成的节点。我部施工范围包括金渝大道640m，金童路320m范围，其中交通转换道的形成则是本工程施工的重点和前提，而交通转换道的形成关键之一则是排水管网及众多综合管线的下地。我部施工区域的综合管线主要包括电力、电信、联信、给水、燃气管线，旧管线的改迁、割接，新管线沟槽的开挖，管线的安设均需周详的考虑和整体的安排。然而排水和综合管线位于金渝大道和金童路上的过街更是管线施工的重点和难点。2、编制目的对于金渝大道和金童路节点位置，交通通行流量大，高峰时期均是堵车路段，若要在这两条道路上全封闭交通来开挖沟槽并安设管线，显然是不太现实的，故经施工单位与业主、监理、设计及各个管线行业单位共同协商后制定本次综合管线过街施工的专项方案。二、管线过街施工总体布置及方法1、过街管线及沟槽介绍本次排水及综合管线的过街在金渝大道与金童路都存在，但由于金渝大道节点位置有两条下穿道下穿金童路，故在下穿道成型以前金渝大道上的过街只能做到下穿道边上，待明年下穿道成型后，从下穿道顶板上穿越，方能实现真正意义的过街。金童路上的过街共9条管线，北侧4条，南侧5条，全区域各阶段施工如下图所示经多家单位协商，拟在金童路的北侧和南侧各开挖2条沟槽，将这9条管线尽数安设于这4条沟槽之中。由南至北沟槽分别编号、，具体同槽安设情况：金童路南侧，由于联信12孔PVC过街管道两侧光交箱较多，故按原设计考虑让其单独成槽，即沟槽，槽宽1.74m，槽深1.5m，断面面积2.9；根据现场施工位置及业主提出的尽量减少开槽数量的指示将D600雨水、24孔电力排管、电信18孔PVC以及D219燃气同槽安设于沟槽，槽宽6.0m，槽深2.7m，断面面积15.6；金童路北侧，将D600雨水上移与电信18孔PVC管同槽安设于沟槽，槽宽3.04m，槽深2.3m，断面面积6.5；将新建电力24孔排管下移与上调的D529自来水同槽安设于沟槽，槽宽4.05m，槽深2.1m，断面面积7.8。各槽断面具体形式见附图。燃气管穿金渝大道过街位置位于金渝大道K2+980处，由于不在两条下穿道施工区域，故不受下穿道开挖的影响，可提前施工。2、过街管槽具体开挖作业方法（1）金童路过街开挖及管线安设以金童路南侧沟槽、为例，开挖施工作业时间安排在夜间8:00至第二天清晨6:00，拟封闭半幅交通后，剩余半幅双向通行并拆除现有的中央分隔带共260m。在封闭的半幅道路上，2条沟槽同时开挖，石方剔打采用凿岩机凿除，挖机开挖，开挖料立即装车运走。在封闭交通的时间内，由于多线同槽，沟槽开挖深度和宽度较大，1天不能开挖到位，则清晨6点之前通知碎石材料进场，用碎石回填开挖沟槽，回填料面上加铺棕垫或废旧棉絮，最后在沟槽上方铺设2cm厚钢板，在沟槽两侧用人工掏出两条宽50cm，深2cm的小槽，将钢板置于槽内，尽可能使交通行驶平顺、低噪。第二天夜间8点封闭半幅交通，用吊车取开钢板及棕垫，先用模板铺于沟槽两侧，模板上方铺设彩条布，沟槽两侧各铺设6m宽，将昨天回填的碎石挖出置于事先铺好的模板及彩条布上，挖出后继续凿岩机凿打开挖，运走开挖料，以此类推，开挖至沟槽设计底标高，宽度满足管线同槽要求后，回填碎石并盖上棕垫及钢板，开放交通，待金童路另外半幅的2条沟槽按此方法开挖到位后，按天数记取每日重复开挖回填的工程量，提前通知各行业单位的现场操作人员，将管线材料按金童路道路全宽准备完毕且各管线的探伤、检测满足安设要求后，从夜间8点至第二天清晨6点，对金童路进行全封闭施工， 在全封闭时间内，施工单位先用吊车将2条沟槽的钢板吊开，挖除沟槽内填筑的碎石并装车运走，此时各家行业单位开始对自家管线进行安装，按照安全保护距离及埋设标高安装就位后，由工程施工单位对、2条沟槽进行C30混凝土浇筑保护，为避免混凝土浇筑后路面产生纵向裂纹，拟采取分两次浇筑完成，浇筑完毕后，盖上钢板，开放交通，待混凝土达到强度后，拆除钢板。从开挖到各家安管到最后浇筑砼盖上钢板，全过程只有10个小时时间，故要求各单位之间务必紧密配合，人员、材料、设备、机具必须按时到位，共同完成这一侧的管线过街。金童路北侧、2条沟槽同样以上述方式施工。（2）金渝大道燃气过街开挖及安设由于金渝大道属于主干道，车行道较宽，且车流量较大，要想封闭单向半幅车道也很困难，经与业主、监理及燃气行业公司协商，拟将金渝大道分三次开挖，沟槽宽1.2m，深1.2m。燃气管分三次吊装，三段之间按照燃气公司要求做2个操作井，操作井底距管底50cm，底口宽度1.2m，上口1.5m1.5m，便于以后三段燃气管下地后的焊接工作。具体做法如下：开挖时间同样为夜间8点至第二天清晨6点，先封闭半幅但留12个车道，保证单幅单向能够通行。在封闭区域的施工，根据燃气管线设计的宽度和深度以及操作井的位置进行开挖，开挖料当天运走，第二天清晨6点若开挖未达到沟槽设计底标高，在沟槽上方架设事先加工好的临时钢结构栈桥横跨沟槽，达到开放交通的目的。第二天夜间重新封闭后，拆除钢栈桥，继续开挖，直至达到管线埋设需要的宽度和高度。另外两段沟槽施工方法同上，三段燃气管线下地后，燃气公司专业人员通过操作井对三段管线进行焊接并做相关探伤检测等，所有检测完毕后由施工单位进行全段的C30混凝土浇筑保护，浇筑至原路面基层高度，为避免混凝土浇筑后路面产生纵向裂纹，拟采取分两次浇筑完成，混凝土保护断面如下图所示，未达强度前依然采用钢栈桥临时恢复交通，达到强度后，拆除钢栈桥。3、过街施工材料、机械及人工计划材料计划表序号材料名称规格单位数量备注1钢板9m长 ,1.5m宽，2cm厚张626m长 ,1.5m宽，2cm厚张183碎石M524.84棕垫2m0.9m床1455层板1.830.9m7686彩条布1024 7混凝土C30M482包含金渝大道上燃气沟槽砼浇筑8钢栈桥318钢栈桥用钢板现场加工制作机械计划表序号机械名称型号数量（台）备注1挖掘机CAT32012凿岩机CAT33013吊车25t14泵车37m1过街施工劳动力计划 沟槽开挖过程中安排杂工6名，主要负责开挖过程中沟槽两侧模板、彩条布的摊铺以及封闭沥青路面的保洁工作；最后一天管线下地后增加6名混凝土工，主要负责对沟槽的填充浇筑及振捣工作。三、应急救援措施1、成立应急救援小组为了保证本工程的顺利进行，确保周边人员及周围构筑物的安全，防止一旦出现险情或者不良情况，能够及时、迅速、有效地对险情进行控制，将险情控制在最小范围，将损失降低到最小程度，针对风险点情况成立应急救援领导小组，项目执行经理何贤海任组长，工程部长李小农任副组长，项目部其他管理人员为组员。2、应急设备、物资（1）用于应急抢险的各类物资应全面而准备就绪，做到专人负责保管，并对物资、设备的完好性进行定期检查。（2）任何单位或个人不得擅自动用应急抢险专用设备、机具和材料。主要应急设备、物资表 序号材料名称数量存放位置1灭火器10个施工现场2方木20根施工现场3木板10块施工现场4液压千斤顶2台材料库5离心式抽水机1台材料库6潜水泵5台施工现场7挖掘机1台材料库818t吊车1台施工现场9水泥5吨材料库10急救箱1个施工现场11急救担架1副办公室12止血绷带、纱布若干施工现场3、应急响应（1）当发现事件发生时，立即向急预案领导小组组长汇报，如组长不在位或联系不上，及时向副组长汇报，由组长（或副组长）向抢险队下达抢险程序启动命令，同时通知领导小组其它成员做好抢险准备。抢险队负责人接到命令后，立即组织抢险队进入抢险过程，并及时反馈现场信息，及时向驻地监理和项目业主报告。如本项目抢险队不能完成抢险任务或抢险物资不足，抢险领导小组组长（或副组长）应及时与地铁公司抢险办公室联系，请求支援，防止损失扩大。（2）针对某些特殊事故须通知行业单位专业人员到场，并立即向上级汇报，同时通知行业单位相关人员到事发现场解决问题，施工现场立即做好相关准备工作，保证线路的安全。若发生管线损坏或者人员伤亡事故，由生产负责人负责现场总指挥，发现事故发生人员首先高声呼喊，通知现场其他应急救援人员，由通信联络组向上级有关部门或医院打事故抢救电话，同时通知生产负责人组织应急小组进行可行的应急抢救、医疗救护等，如现场包扎、止血等措施，防止受伤人员流血过多，造成死亡事故。有程序的处理事故、事件，最大限度的减少人员和财产损失。（3）应急领导小组在事故后，安排专人会同相关部门负责组织事故的善后处置工作。尽快消除事故影响，妥善安置和慰问受害及受影响人员，维护社会稳定，尽快恢复正常施工。4、其它应急处置a.发生事故时应立即通报管线主管部门协助处理。b.对事故地点进行封闭，防止无关人员进入。c.注意保护事故现场，便于调查分析事故原因。d.加强支护，对边坡等薄弱环节进行处理。e.若塌方由坑（槽）边弃土、堆料或其它机械设备作用所致，则应迅速移走弃土、材料或机械设备。四、文明施工措施1、由于本工程地理位置相对特殊，过往车辆及行人相对密集，因此现场沟槽开挖料的堆码及清理至关重要，明确谁施工谁清理，将管理工作真正做到纳入定额用工管理之内，每周进行一次施工现场的全面清理。2、努力提高现场文明施工环境卫生、场容场貌的管理水平，争创安全文明工地。 3、做好社会治安综合治理工作，杜绝违法乱纪现象的发生。 4、全面开展标准化管理，促进整体素质的提高，形成“人人讲标准、事事有标准、处处按标准”的标准经营管理体系，全面提高文明施工管理水平。 5、贯彻执行城市治安管理规定，加强综合治理，齐抓共管真正实现文明施工。五、施工过程注意事项1、认真执行市政工程法律、法规、政策和管理办法。2、严格执行市政工程施工技术规范（CJJ1-2008）、操作规程和质量验收规定标准。3、充分考虑本工程施工特点和施工环境，综合我单位现有的技术水平、类似的施工经验及施工机械、设备的配套能力。4、满足本工程施工的具体要求：a.方案科学优化，方法科学合理，措施切实可行，满足工期要求。b.施工机械设备配套齐全，措施合理，满足施工方案及工艺要求。c.劳动力安排和主要材料供应满足施工工艺和进度计划。d.组织机构合理，专业技术管理人员配备满足施工需要。5、杜绝因施工所造成的电力、燃气、通讯、自来水、交通中断等工程施工责任事故。6、沟槽开挖前明确管线的位置和走向，并与各管线单位现场技术员核实无误。在确保地下无管线的情况下，方可大规模开挖。记录各行业公司的急修电话号码，以备应急抢修。7、碰到特殊管线，及时与管线单位联系，虚心向管线单位现场技术员请教，安排可靠的加固措施后方可施工。8、施工过程中发现管线有异常现象或管位有差异，对管线的迁移或保留有影响时，应立即停止施工，同时与相关管线单位联系，落实保护管线的安全措施后，方可继续施工。9、施工中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，以便在管线出现危险时及时抢修，做到防患于未然。10、成立施工现场管线保护小组，定期开展活动，检查管线保护的落实情况及保护措施的可靠性，研究施工中出现的新情况、新问题，并及时调整方案
