PLC专业课程设计全自动洗衣机控制新版专业系统设计.doc

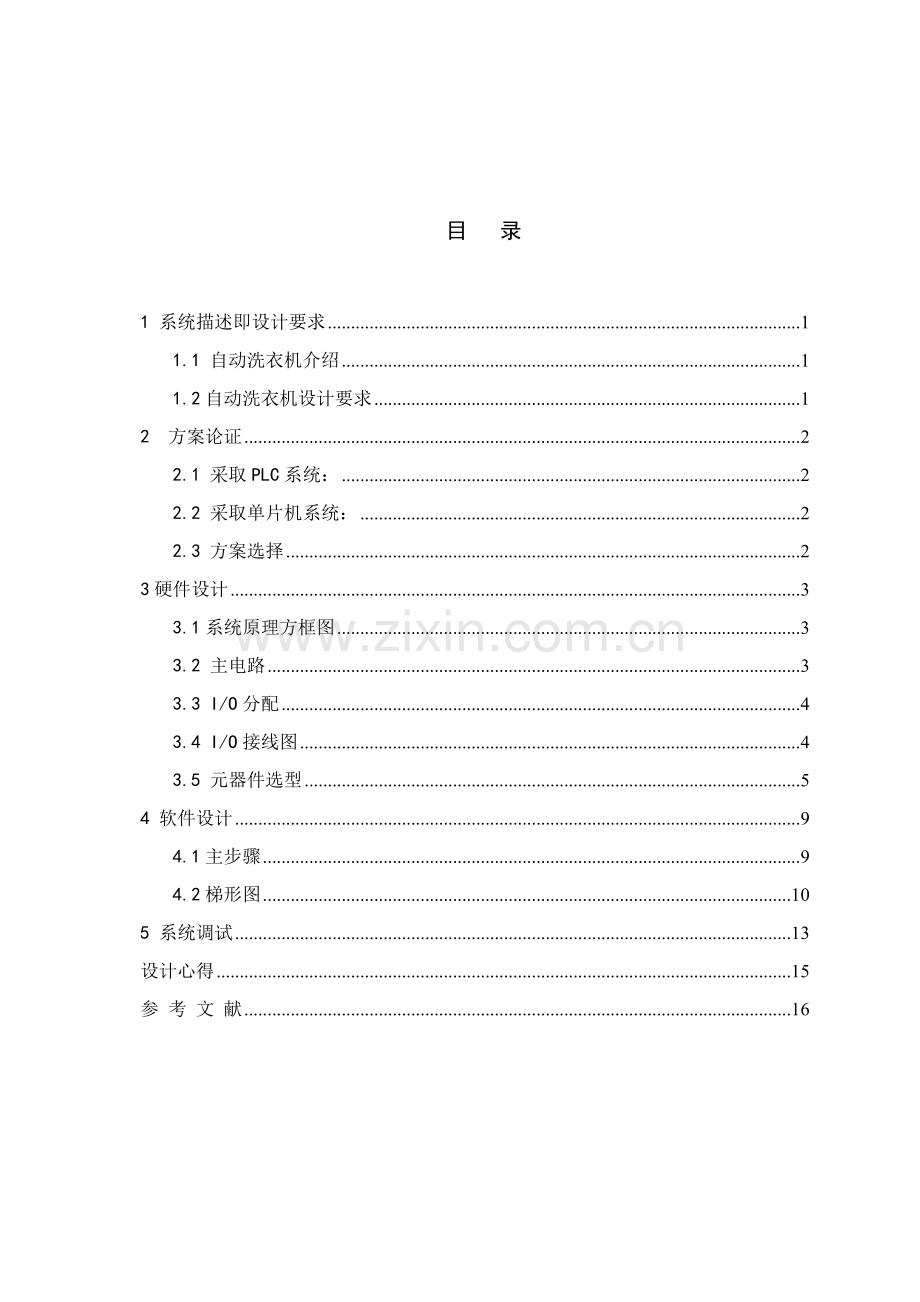

电气控制和PLC课程设计题 目: 全自动洗衣机控制系统设计 院系名称： 电气工程学院 专业班级： 学生姓名： 学 号： 指导老师： 成绩：指导老师署名： 日期： 目 录1 系统描述即设计要求11.1 自动洗衣机介绍11.2自动洗衣机设计要求12 方案论证22.1 采取PLC系统：22.2 采取单片机系统：22.3 方案选择23硬件设计33.1系统原理方框图33.2 主电路33.3 I/O分配43.4 I/O接线图43.5 元器件选型54 软件设计94.1主步骤94.2梯形图105 系统调试13设计心得15参 考 文 献161 系统描述即设计要求1.1 自动洗衣机介绍伴随科学技术不停进步和社会飞速发展，洗衣机成为人民日常生活息息相关家用电器产品。洗衣机全自动化、多功效化、智能化是其发展方向。基于全自动洗衣机应用日益广泛，此次设计利用三菱企业生产PLC控制全自动洗衣机，和传统继电器逻辑控制系统相比较，洗衣机可靠性、节能性得到了提升。PLC控制不需要大量活动部件和电子元器件，它接线也大大降低，和此同时系统维修简单、维修时间缩短。全自动洗衣机采取PLC控制系统将大大提升工作效率，和适应工作环境能力。在全自动洗衣机中，洗衣机洗涤、脱水程序是由单片机为中心控制系统工作。首先因为单片机指令系统相对复杂，编写洗涤、脱水程序相对复杂；其次，在设计控制系统硬件时要有多个电路保护装置，如电流保护、电压保护、过载保护、过热保护及欠压保护等等 这么增加了硬件复杂性，隐含较高故障率无形地增加了维修成本费用，在多种控制系统中广泛利用PLC能克服单片机缺点。它是整体模块，集中了驱动电路、检测电路和保护电路和通讯联网功效。所以在利用中，硬件也相对简单，提升控制系统可靠性。另外它编程语言也相对简单。1.2自动洗衣机设计要求经过PLC实现设计要求为：（1）按下开启按钮及水位选择开关，注水直到高（中、 低）水位，关水；（2）2s后开始洗涤；（3）洗涤时，正转30s，停2s，然后反转30s，停2s；（4）如此循环5次，总共320s后开始排水，排空后脱水30s；（5）开始清洗，反复（2）（5），清洗两遍；（6）清洗完成，报警3s并自动停机；（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）；若要求开启开关分为标准洗和轻柔洗，试改变相关输入点，并在程序中加入轻柔洗功效2 方案论证2.1 采取PLC系统： 1）可靠性高，PLC作为一个通用工业控制器，它必需能够在多种不一样工作环境中正常工作。对工作环境要求较低，抗外部干扰能力强，平均无故障时间长。 2）使用方便灵活，PLC采取了基础单元扩展或是模块化结构形式，所以，输入/输出信号数量，形式，驱动能力等全部能够依据实际控制要求进行选择和确定，而且在需要时能够随时更换，多年来，PLC特殊模块增多这些能够满足不一样控制要求，使PLC使用愈加灵活和多变。 3）编程简单，PLC优越性关键表现在它采取了独特，多个面向广大工程设计人员编程语言，如指令表，梯形图，逻辑功效图，次序功效图等，程序简练，明了适合各类技术人员传统习惯，即使是没有计算机知识人员也很统一掌握，尤其是梯形图和逻辑功效图，形象直观，动态监测效果逼真，且和计算机控制轻易。2.2 采取单片机系统：单片机对环境适应能力较低，可靠性差。现今单片机正在向提升工业环境下控制系统可靠性和灵活方便地组成应用系统界面方向发展，而且控制功效越来越丰富。单片机比专用处理器最适合应用于嵌入式系统，所以它得到了最多应用。尤其是它体积小，集成度高。性能稳定，可靠性高，有较高性价比。但因为单片机指令系统相对复杂，编写洗涤、脱水程序相对复杂；其次，在设计控制系统硬件时，要有多个电路保护装置，如电流保护、电压保护、过载保护、过热保护和欠压保护等等。这么增加了硬件复杂性，隐含较高故障率，无形增加了维修成本费用。2.3 方案选择依据上述方案论证，此次设计全自动洗衣机梯形图控制系统将由PLC可编程序控制器作为关键组成部分，从而实现对全自动洗衣机工作过程控制。 PLC 即 Programmable logic Controller，可编程逻辑控制器，一个数字运算操作电子系统，专为在工业环境应用而设计。它采取一类可编程存放器，用于其内部存放程序，实施逻辑运算，次序控制，定时，计数和算术操作等面向用户指令，并经过数字或模拟式输入/输出控制多种类型机械或生产过程。 PLC在硬件上又基础单元（包含中央处理器单元，存放器，输入输出接口，内部电源）,I/O口扩展单元，及外部设备组成。其输入接口电路通常有干接触，直流输入，交流输入三种形式。输出形式有：继电器输出，晶体管输出和晶闸管输出。PLC采取循环扫描工作方法，其工作时扫描过程包含5个阶段：内部处理，通信处理，输入扫描，程序实施，输出处理。其中程序实施过程又分为输入采样，程序实施和输出刷新三个关键阶段。3硬件设计3.1系统原理方框图系统原理方框图图1所表示开启按钮停止按钮水位选择开关手动排水开关手动脱水开关电磁进水阀线圈电磁排水阀线圈接触器线圈PLC电磁进水阀电磁排水阀洗涤电动机蜂鸣器水位传感器图 1 系统原理方框图3.2 主电路系统电机主电路图2所表示图2 电机主电路图3.3 I/O分配系统I/O分配如表1所表示表1 控制器I/O口分配表输入输出停止 X000开启洗衣机Y000开启 X001进水阀Y001高水位 X003电机正转Y002中水位 X004电机反转Y003低水位 X005排水阀Y004排空检测 X006脱水电磁离合器Y005高水位检测 X007报警Y006中水位检测 X010低水位检测 X011手动排水X012手动脱水X0133.4 I/O接线图系统I/O接线图图3所表示I/O接线说明： 停车按钮：SB1 高水位检测开关：SQ2 脱水电磁阀：Y5开启按钮：SB2 中水位检测开关：SQ3 报警扬声器：SPK高水位档：K1 低水位检测开关：SQ4中水位档：K2 开启洗衣机：Y0低水位档：K3 进水电磁阀：Y1手动排水：K4 电动机正转：KM1手动脱水：K5 电动机反转：KM2排空检测开关：SQ1 排水电磁阀：Y4 图3 系统I/O接线图3.5 元器件选型3.5.1 PLC选型经过对结构图分析，可知全自动洗衣机I/O点不多，选择抵挡三菱FX2N系列FX2N-32MR，能够完全满足其要求，FX2N-32MR有32个I/O，依据输入，输出口总点数，考虑留有合适余量，采取三菱FX2N-32MR型PLC，可满足设计要求。以下图4所表示。图4 FX2N-32MR001 3.52 电机选择在全自动洗衣机中，应用比较广泛是单相电容运转异步电机。 在本系统中选择YC系列微型单相电容起动异步电动机，YC系列微型单相电容起动异步电动机广泛用作空气压缩机、水泵、冰箱、洗衣机、医疗器械等机械驱动设备。本系列根据YC系列国家标准并吸收国际上同类产品优点进行派生设计制造，含有结构简单、运行安全可靠、维修方便及技术经济指标优异等特点。YC系列微型单相电容起动异步电动机为全封闭型结构，全部采取E级绝缘材料，含有良好好绝缘性能和机械强度。电机图5所表示。型 号： YC632-2 效率% :60功率W： 180 转速r/min： 2800电流A： 1.95 功率因数cos : 0.7电压V： 220 起动电流A: 12频率Hz：50 起动转距/额定转距 :2.8 图5 YC632-2型电机3.5.3 接触器选择交流接触器选择关键考虑主触点额度电流、额定电压、线圈电压等。主触点额定电流In可依据下面经验公式进行选择： 式中为接触器主触点额定电流；K为百分比系数；为被控电动机额定功率；为被控电动机额定线电压。而且，交流接触器主触点额定电压通常按高于电路额定电压来确定。所以，取K=1 故选择施奈德LC1-D0610M5C型交流接触器。其外形图图6所表示其关键技术参数为：额定绝缘电压220V； 额定发烧电流6A。 图6 交流接触器3.5.4 热继电器选择依据电动机频繁换向开启工作情况，按式IR=（1.151.5）IN选择，所以， 故选择施奈德LR2-D1306C型热继电器。外形图以下图7所表示其关键技术参数为：脱扣等级10A； 整定电流范围1-1.6A； 图7 LR2-D1306C3.5.5 开关电源选择依据全自动洗衣机设计要求，为确保安全，外部电器（包含电磁阀、蜂鸣器等）使用低电压直流电，为此选择了哈克特HTSP-320F-24型开关电源，外型图8所表示，将交流电转换为要求直流电。其关键技术参数：输出电压：24V 输出电流：0-13A 效 率 ：87% 图8 开关电源3.5.6 水位传感器选择水位传感器就相当于压力开关，当你设定好一个压力值以后，注水后产生水压，达成压力值后就自动通电，起到了开关作用。水位开关种类很多，考虑到多种原因，洗衣机中通常采取压力式水位开关，它装在洗涤缸上部，它有一根下端开口气管通到缸底，进水时管里空气被封闭在里面出不来，就形成比外界稍高压力。水位越高压力越高，这么依据压力就可间接测知水位，从而控制阀门。而压力测量仍然用弹性元件，靠元件变形带动触点完成通断动作。这种测液位方法叫做“静压法”，在工业中用不少。外型图9所表示。在该系统中，选择海尔洗衣机水位开关。压力式开关型号：XQB50-LDC 6V 10mA 图9 洗衣机水位开关3.5.7 进水电磁阀选择进水阀用来控制进水，进水时先选择水位档位，抵达设定水位，对应水位开关闭合，由程序控制进水阀闭合，从而开始洗衣工作过程。从经济角度考虑选择星光进水电磁阀（FCD-270B），外型图10所表示。公称通径：G34C16（mm） 适用介质：水、气、油 压力范围：0.02-1.0（Mpa） 适用温度：0-100（） 图10 通用进水电磁阀 3.5.8 排水阀选择 排水阀用来控制排水，洗衣机按工作次序洗完衣服后，由程序自动开启排水阀开始排水，当排空后，排空检测开关闭合，开启脱水电磁离合器，开始脱水，脱水过程中，保持排水。本系统选择海尔全自动洗衣机排水阀，型号为 XQB50-L 外型图11所表示。图11 XQB50-L型排水阀3.5.9 蜂鸣器选择依据设计要求，选择压电式蜂鸣器，型号：NFM1-22/LC，外型图12所表示。图12 蜂鸣器压电式蜂鸣器参数：额定电压：AC/DC 12 V 响 度：70dB/10cm 光 亮 度：85 （cd/ ） 额定电流： 20（mA）4 软件设计4.1主步骤系统主步骤图13所表示.图13 全自动洗衣机程序步骤图4.2梯形图说明：特殊辅助继电器M8002为初始化脉冲，仅在运行开始瞬间接通。此段梯形图完成功效为：在停车开关按下后依据X012、X013状态分别实现手动排水和脱水。此段梯形图完成功效为：开启开关按下，激活状态S20。此段梯形图功效为：清零计数器C0，打开进水阀，开始进水，同时依据设定水位，检测水位是否抵达设定水位，假如抵达则激活状态S21。此段梯形图功效为：关闭进水阀后延时2s。延时时间到后激活状态S22。此段梯形图功效为：开启洗衣机滚桶，正转30s，时间抵达后，激活状态S23。此段梯形图功效为：滚筒正转30s完成后停止转动2s。此段梯形图功效为：滚筒反转30s，时间到后，激活状态S25。此段梯形图功效为：滚筒停转2s，同时判定洗涤过程是否已经进行了5次循环了，假如没有，激活状态S22，继续循环实施从状态S20到状态S25程序，假如洗涤已经完成了5次循环过程了，激活状态S26。此段梯形图功效为：完成5次洗涤以后，自动排水，排完水后激活状态S27。此段梯形图功效为：排完水后对衣物进行脱水30s，同时判定是否对衣物已经清洗了两遍，假如未达成两遍，则再次激活状态S20，反复状态S20到S27程序，假如清洗次数达成两遍后，激活状态S28。此段梯形图功效为：在完成上述全部洗涤过程后自动报警3s，然后回到初始状态。以上全部状态工作条件全部是在停止开关未接通情况下。只要停止开关一接通，则结束自动控制过程，进入手动控制阶段，手动控制关键包含可手动排水（不脱水）和手动脱水，依据手动输入信号决定所完成控制功效。5 系统调试因为没有模块原件，所以选择编程软件GX .Developer连接Simulator仿真软件进行仿真调试。首先编写好PLC程序，然后再把编好程序读入Simulator仿真软件，进入调试模式，接通开启按钮X1，置位状态寄存器S20，手动选择水位控制进水阀开始进水，并接通对应水位传感器，从而置位S21，S20自动复位，关闭进水，同时开启T0计时器暂停2s。计时完成，T0常开点闭合，置位S22，洗衣机开始正转，并开启T1计时器计时30s。计时完成，T1常开点闭合，置位S23，开启暂停2sT2计时器。计时完成，T2常开点闭合，置位S24，控制电动机反转，同时开启T3计时器计时30s。计时完成，T3常开点闭合，从而置位S25，开启暂停2s计时器T4。计时到时，并开启计时器C0，计数一次，同时返回S22，直到计数器计到5次时，即正反转320s后，置位S26，开始排水.当排空后，X11有信号，利用软件手动闭合X11，从而置位S27,开启脱水，并保持排水，同时开启T5计时器计时30s。计时到时，T5常开点闭合，C1计数一次，同时返回S20，直到C1计时3次时，即反复洗涤三次后，C1常开点闭合，置位S28，开启报警电路，扬声器发出响声提醒洗衣完成，同时开启T6计时器，控制报警声3s后停止，以后返回到S0,程序停止。在每一步次序运行时，上一步状态寄存器均自动复位。在程序运行中，闭合X0，各状态寄存器均无信号，经过选择手动排水和手动脱水档位，可实现手动排水和手动脱水功效。若要实现轻柔洗功效，需添加X2作为轻柔洗档位，把X1设为标准洗档位，轻柔洗过程能够经过部分计时器把正反转时间设定小部分。编程和上述基础类似。设计心得经过快要一周全自动洗衣机PLC课程设计，让我收获颇丰，不仅熟悉了全自动洗衣机工作过程，还学会了使用步进指令。步进指令简单，直观，易于阅读，使用它来控制洗衣机工作过程，真很是方便，更是让我加深了对PLC认识和了解，也知道了PLC应用于工业控制优点所在，更关键是让我看到了自己知识匮乏，也坚定了以后要不停学习，不停向身边人虚心请教，同时要借助于图书馆和网络来扩充自己知识面决心。也只有这么，在以后社会竞争中，自己才能有立足之地，才能有所作为。经过这次课程设计我也学到了很多，不光是知识本身还有思维过程锻炼。比如，在这次设计中我就发觉自己想法太片面，缺乏开放性，在电器匹配上存在不匹配。我明白了学习是一个长久积累过程，在以后工作、生活中全部应该不停学习，努力提升自己知识和综合素质。参 考 文 献1 谢文辉,张志芳. PLC应用技术易读通. 北京：中国电力出版社，2 常晓玲. 电气控制系统和可编程控制器. 北京：机械工业出版社，.23 贺哲荣,石帅军. 流行PLC实用程序及设计（三菱FX2系列）. 西安：西安电子科技大学出版社，.34 夏路易,石宗义. 电路原理图和电路板设计教程.北京：北京期望电子出版社，.65廖常初.PLC基础及应用.第2版. 北京.机械工业出版社.6王兆晶.维修电工（高级）.北京.机械工业出版社.7熊幸明.工厂电气控制技术.北京.清华大学出版社.8黄净.电气控制和可编程序控制器.北京.机械工业出版社.9三菱电机.FX1S、FX1N、FX2N、FX2NC编程手册.
