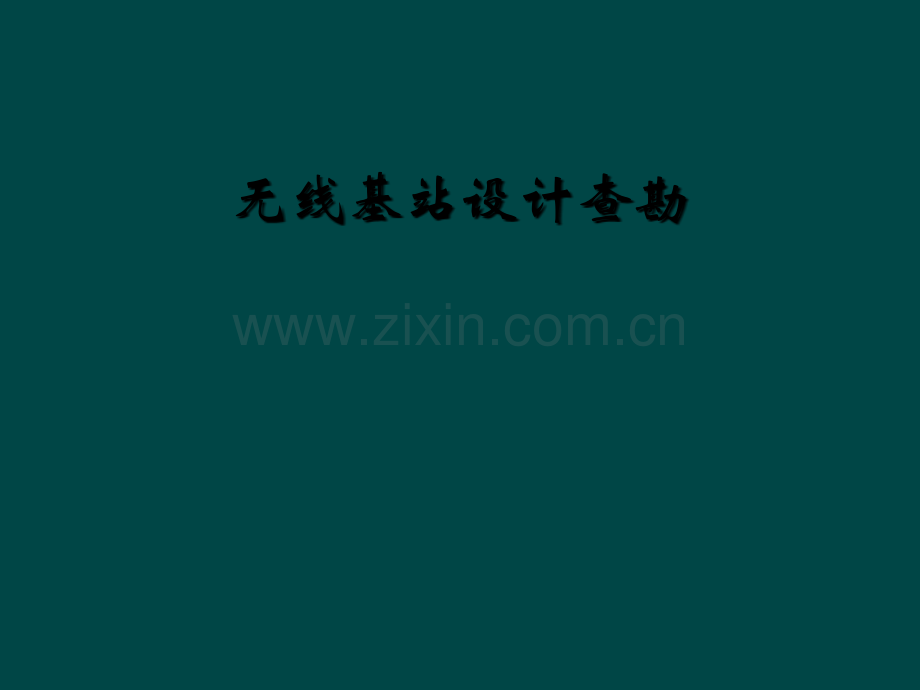

无线基站设计查勘.ppt

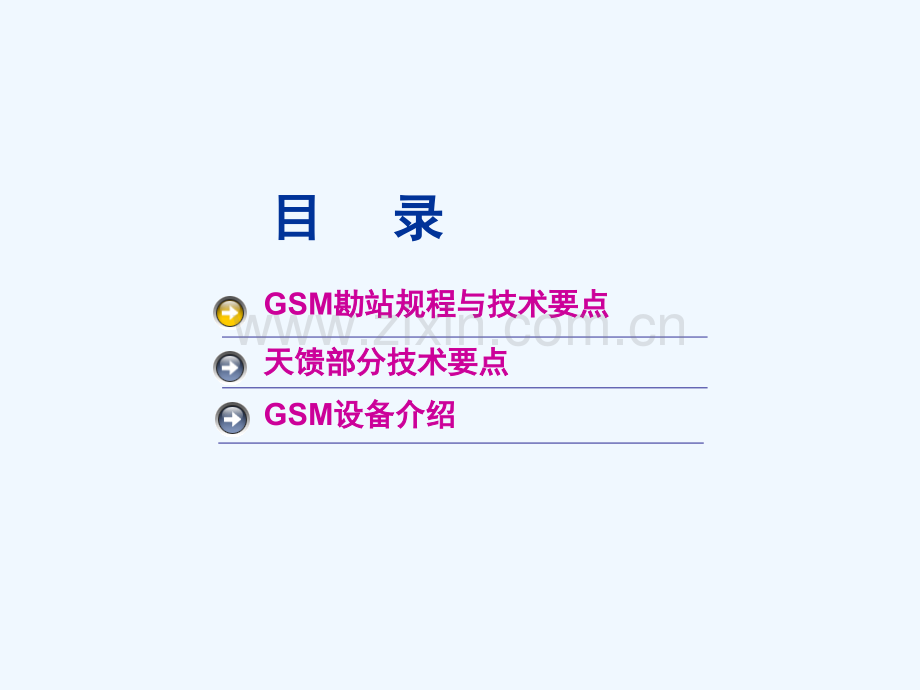

无线基站设计查勘GSM勘站规程与技术要点勘站规程与技术要点天馈部分技术要点天馈部分技术要点GSM设备介绍设备介绍目目 录录基站勘察规程与技术要点1、基站勘察规程2、基站系统结构3、基站勘察的操作要点1、基站勘察规程1.1基站勘察前的准备工作1.2基站勘察要求基站勘察规程与技术要点基站勘察规程与技术要点1.1基站勘察前的准备工作准备资料、熟悉情况及制定工作计划 准备工器具 1、必须要的工器具 a.工具包、地图、记录本、勘察记录表。b.数码相机、笔记本电脑（包含相关资料和软件）、GPS、指北针、测量工具（钢卷尺、皮尺、激光测距仪等）。c.相关移动通信网络手机、电池。2、工器具的检查、调试 三.其它准备工作(车辆、机房钥匙等)1.2基站勘察要求在基站现场我们要做些什么？确定无线网络服务区(解决什么问题)选择满足服务区的基站站址（调的基站不能超出规划的R/4）确定传输方式和实现方法确定供电方案和实现措施对基站的技术参数进行设计对基站的设备布置进行设计1、基站勘察规程2、基站系统结构3、基站勘察的操作要点2、基站系统结构基站系统结构基站系统结构基站射频部分美化单管塔整体示意图铁塔整体示意图室外天线（抱杆）室外天线（抱杆）室外天线（抱杆）室外天线（抱杆）楼面室外走线架（突出的是GPS天线）楼面室外走线架（馈线接地）楼面室外走线架（馈线卡）室内接地排、小型配电箱、环境监控箱室内接地排、小型配电箱、环境监控箱机房室内设备机房室内设备ODF环境控制箱避雷架室内走线架（垂直连接件）室内走线架（吊挂件）室内走线架（墙端连接架）基站勘察规程与技术要点1、基站勘察规程2、基站系统结构3、基站勘察的操作要点3、基站勘察的操作要点（按新建站的查勘作介绍）基站站址的确定 机房设计 天面设计 电源勘察 勘察记录的整理、存档a、基站站址的确定 1、了解服务区的要求和话务量，了解当地经济情况、地理环境。确立建站目的和基站类型。2、了解相邻临近站点布置情况（相邻基站之间最小站距不小于500600米），在地图上标出位置。3、站址周围应比较开阔，周围无高层建筑或障碍阻挡；对于定向天线，在天线主瓣覆盖方向100米内应无阻挡。a、基站站址的确定 4、站址附近应无强功率发射设备（如微波台或电台）和较少人为干扰（如电焊机、高频电炉、火花干扰等）。5、根据设站目的确定站址高度，确定是否须建设铁塔。天线挂高市区约为2535米，郊区约为4050米，楼顶天面应有50平方米面积以上，以利于安装天线。6、机房应选择靠近顶层，最好是倒数第二层，以缩短传输线的长度及避免机房受太阳照射，节省空调消耗的能量。a、基站站址的确定 7、机房面积应有1525平方米，房高大于2.9米，机房楼板承重应大于600公斤/平方米。8、楼房应符合安全防火，抗震等有关规定。9、供电方便，并能提供1020千瓦的三相交流电(50Hz)。10、站址周围环境较安全，利于无人值守，交通方便a、基站站址的确定 11、对于楼房站址楼梯应有足够宽度，以便通信设备及安装器材的搬运。12、估计楼房810年内不会拆迁。13、楼房业主明确，有合法的产权手续，并可签长期租约。b、基站机房设计室内设备布放原则 室内走线架布置原则 其它注意事项b、基站机房设计室内设备布放原则 1、需要安装布放的设备：基站设备、传输设备（预留）、开关电源、蓄电池组、三相电源避雷箱、配电箱、环境控制箱（含三种探头）、空调、消防器材。2、先要了解设备的基本性质如：采用的是什么设备、有几个机柜、设备背后（侧面）是否需要维护，是光站还是微波站，采用几组电池组，各种设备的尺寸等。b、基站机房设计室内设备布放原则 3、主要设备摆放因业务区不同个有差异，应最大化利用机房空间，设备机柜（BTS机柜、传输设备、微波机架）应排成一直线。设备布置合理，开门能见到设备正面，但不能堵住门口。设备前面有1.2米的维护空间，后面留0.45米的维护空间。4、环境控制箱、交流配电箱、避雷箱靠门壁挂安装，挂高离地1.4米。配电箱应靠门挂墙安装，离门3050cm。b、基站机房设计室内设备布放原则 5、ODF架安装在走线架附近（最好在走线架底下），安装高度为距地1.5米。6、蓄电池组较重，应放在梁上或靠墙分开放置，两组蓄电池要靠近整流器安装，直流线的长度要求小于7米。7、设备布置考虑负荷均衡摆放，设备周围应留有足够空间，正面应能开门，调试操作背面应有维护开盖的空间。b、基站机房设计室内设备布放原则 8、室内接地排靠近走线架，挂墙布放。室外接地排1个，设在外墙，靠近走线洞。9、空调机用两个空调，下沿离地2米挂放（挂壁式空调），尽量不放在电池或设备顶上，以防漏水损坏设备，同时也要考虑空调室外部分的布放，尽量缩短室内外之间导管的长度，室内部分尽量不要摆放在一起，考虑较好的空调效果，如果是新建机房，空调最好放在机房北侧或者东侧，避免阳光照射时间长，节省能源。b、基站机房设计室内设备布放原则 10、考虑到承重方面的要求，蓄电池组应靠近梁或靠墙来布放。11、设备放置考虑扩容的位置。b、基站机房设计室内走线架布置原则1、室内走线架架设高度根据机房高度等实际情况确定，一般要求架设高度离地2.4米,架设在设备正上方，走线架与设备前沿齐平。走线架宜架设在走线洞的上方或下方。2、室内走线架根据设备布放位置确定架设方向及方式。每3m一段水平连接一次，在荷重较大的地方设吊挂件或支撑件，爬墙走线架视具体情况而定。b、基站机房设计室内走线架布置原则3、走线洞一般是侧对机柜且与设备成一直线。走线洞尽量开在侧墙（外墙），尽量不要开在楼顶，以防漏水。走线洞开的位置应适当考虑施工的方便性。4、从电池组到整流器的直流走线要设置爬墙走线架，爬墙架设长度一般为2米。b、基站机房设计其它注意事项1、注意所有的设备布置不能有冲突。2、开关电源、传输柜、BTS设备的摆放应考虑电源线与传输线尽量避免交叉。c、基站天面设计 1、画出完整详细的天面图，标明楼面所有设施（楼梯间、电梯房、水塔、空调冷凝器、微波天线、卫星天线、广告牌、女儿墙等对天线布放有影响的设施），确定建北方向，标明层高、楼高。2、根据站型设置，确定定向天线的方向及各小区的方位。相邻小区的最小夹角应大于80。3、在确定天线安装位置前应先弄清楚该基站定的是什么类型（极化方式）的天线。c、基站天面设计 4、天线抱杆位置（长度）的确定，以考虑覆盖为主，但要尽量缩短电缆的长度。无女儿墙或女儿墙高度低于0.8米的天线抱杆应采用楼面安装。天线位置的确定应注意有无阻挡（广告牌、冷却塔等），必须与施工单位、设备厂家及建设单位取得一致意见，并且经业主同意。若需建塔（增高架）等，建塔位置、高度应与铁塔设计单位及业主取得一致意见。5、在选择天线杆长度以及天线安装时应注意本身楼体及相邻楼体可能造成的阴影影响，另外还要考虑现在城市内楼顶的美化问题，根据业主要求、周围环境以及楼顶情况 等确定美化方式。c、基站天面设计 6、应根据基站的覆盖要求、隔离度要求合理设置天线挂高。不同小区水平天线间距大于1米，另外可能会用到全向天线，全向天线两个天支之间水平距离要大于4米。7、微波天线要定准方向和位置，微波天线和基站天线不要相互阻挡辐射方向。c、基站天面设计 8、室外走线架合理（尽量减少对天面的占用和干扰，天线的布置不能封住天面入口等），尽量缩短馈线的长度。必要时，爬墙走线架要用侧视图或剖面图表明。走线架在布置时应考虑走线的弯曲程度。9、超过1米的情况，走线架不能“飞架”。10、当设计要求使用避雷针时，应画出避雷针的安装示意图。d、电源勘察1、室内电源设备的查勘方案 2、接地方案基站电源查勘主要包括：市电引入（高压或低压）、交流配电箱、浪涌抑制器、组合开关电源、蓄电池。基站一般采用三相四线制直接引入交流380V供电，从距基站位置较近的变压器以杆路架空方式或直埋方式引接到基站最近的位置，城区双系统的基站宜采用3x35+1x16铜芯电缆从室外终端杆以直埋方式引入 机房。其他的基站宜采用3x25+1x10铜芯电缆从室外终端杆以直埋方式引入 机房交流配电箱。交流配电箱应以基站终期负荷配置，一般基站所用的交流配电箱多选择壁挂式，以节省机房空间。若基站直接引接380V特别困难时，可考虑架设变压器，应了解附近高压位置，并做详细的记录。基站查勘时需要记录电流入线开关容量（一般为125A）、分路开关以及使用情况、下沿距地距离。通信基站电源交流配电箱 通信基站电源开关电源 基站内开关电源是将交流电转化为直流电的装置，在通信直流供电系统中，整流器的直流电源输出是通过直流配电屏、蓄电池和负载连接。平时与电池并联浮充，并同时给通信设备供电。基站查勘中需要记录的为开关电源厂家、型号、电流负载、开关电源模块型号、数量等。例如：厂家：北京动力源：DUM48/50D2 负载电流：15A 模块型号：DUM48/50 模块数量：4 目前使用模块数量：3 满配模块数量：8 通信基站电源蓄电池 蓄电池是保证移动通信基站在停电状态下能够保持一段时间供电。查勘时需要记录的蓄电池厂家、容量、摆放方式、开始运行时间等。例如:厂家：哈尔滨光宇 容量：800AH 摆放方式：双层双列 运行时间：2005.6 d、基站电源勘察 2、接地方案a.机房所在建筑物地网情况，是否可用（满足小于5欧姆），如可用，接地线由哪里引；如不可用，明确自建地网位置（画出地网制作位置与建筑物相对位置示意图）及新旧地网连接位置。b.了解土壤性质（泥地，沙砾，碎石等），估算电阻率，初定接地极根数（有必要时，要测量地阻率）。d、基站电源勘察 2、接地方案c.如需建地网，要画出地网的埋设位置。d.确定是否是雷区，建筑物防雷情况（有无避雷带，避雷带是否可靠），是否安装避雷针。e.记录接地线如何引入机房（走线井还是走外墙，是否穿管，与地网在哪连接），并估计路由长度。基站勘察需要填写的表格或收集的数据勘察工作严格按“新建站勘察单”的要求收集数据。除按“新建站勘察单”的要求收集数据外，每个点必须画出详细的天面图并且在图上标明天线及走线架的位置，必须画出详细的机房设备布置图。每个点照像也是必须的工作：环景图8张（0、45、90、135、180、225、270、315），天面相片，机房内部相片，站点全景图1张。按顺序拍摄，照片应按站整理成册。e、勘察记录的整理 1、整理草图。2、整理新建站勘察报告。3、整理查勘相片。勘察记录的存档 将勘察记录表、有关的图纸/照片等资料存档。GSM勘站流程与技术要点勘站流程与技术要点天馈部分技术要点天馈部分技术要点GSM设备介绍设备介绍目目 录录一一 天馈系统天馈系统二二 天馈设计天馈设计三三 天线安装天线安装第三章 天线选择 天馈部分技术要点天馈部分技术要点合分路单元l天馈系统介绍天馈系统介绍l天馈系统由合分路单元、馈线、塔放、天线等组成：天馈系统由合分路单元、馈线、塔放、天线等组成：l合分路单元合分路单元l作用：作用：l主主要要完完成成收收发发信信双双工工，发发射射信信号号合合路路、滤滤波波以以及及接接收收信信号号滤滤波波、低低噪噪声声放放大大和和分分路路，并并提提供供塔塔放放的的馈馈电电电电路路；实实现现将将多多个个发发射射信信号号和和多多个个接接收收信信号号共共用用一一副副天天线线的的单单元。元。天馈系统天馈系统馈线馈线常用馈线类型：常用馈线类型：1/21/2、7/87/8、5/45/4馈线选取原则：馈线选取原则：450MHz450MHz，一般只采用，一般只采用7/8“7/8“而不采用而不采用5/4”5/4”馈线；馈线；800MHz800MHz，馈线长度大于，馈线长度大于8080米采用米采用5/45/4馈线；馈线；1900MHz1900MHz，馈线长度大于，馈线长度大于5050米采用米采用5/45/4馈线；馈线；馈线弯曲曲率不宜过大，外导体要求接地良好。馈线弯曲曲率不宜过大，外导体要求接地良好。馈线损耗：馈线损耗：450M450M：7/87/8馈馈 线线 约约 为为 2.7dB/100m2.7dB/100m；5/45/4馈馈 线线 约约 为为1.9dB/100m1.9dB/100m。800M800M：7/87/8馈馈 线线 约约 为为 4.03dB/100m4.03dB/100m；5/45/4馈馈 线线 约约 为为2.98dB/100m2.98dB/100m。1900M1900M：7/87/8馈馈线线约约为为6.46dB/100m6.46dB/100m；5/45/4馈馈线线约约为为4.77dB/100m4.77dB/100m。馈线 天馈系统天馈系统天线天线移移动动通通信信系系统统中中，根根据据服服务务区区形形状状、范范围围、信信道道数数量量等等条条件件，一一般般选选择择使使用用水水平平波波瓣瓣宽宽度度为为90 90、65 65(市区市区)的定向天线及全向天线等；的定向天线及全向天线等；对使用微蜂窝进行室内覆盖、隧道覆盖等特殊对使用微蜂窝进行室内覆盖、隧道覆盖等特殊 情况，也可以选择分布式天线、泄漏电缆等；情况，也可以选择分布式天线、泄漏电缆等；在城市密集地区，为了减少对邻区的干扰，在城市密集地区，为了减少对邻区的干扰，多采用多采用65 65 天线；在郊区用户量少的地区，天线；在郊区用户量少的地区，一般考虑选用一般考虑选用90 90 定向天线或全向天线；定向天线或全向天线；现在使用较多的天线品牌有：现在使用较多的天线品牌有：西安海天、西安海天、AndrewAndrew等。等。天线 天馈系统天馈系统l天线性能指标天线性能指标l天天线线的的性性能能指指标标很很多多，对对网网络络规规划划最最重重要要的的主主要要有有以以下下几项：几项：l频率范围频率范围(Frequency Range)(Frequency Range)l增益增益(Gain)(Gain)l极化方式极化方式(Polarization)(Polarization)l水水平平/垂垂直直半半功功率率波波瓣瓣宽宽度度 (Horizontal/Vertical(Horizontal/Vertical half-half-power beam width)power beam width)l下倾角下倾角(Downtilt)(Downtilt)天线性能指标 天馈系统天馈系统l分布式天线系统分布式天线系统l随随着着移移动动通通信信网网络络的的不不断断发发展展，用用户户对对移移动动通通信信网网络络的的要要求求越越来来越越高高。为为了了实实现现大大型型建建筑筑物物室室内内、公公路路/铁铁路路隧隧道道、地地铁铁等等特特殊殊地地区区的的良良好好覆覆盖盖，带带来来了了对对分分布布式式天天线系统的需求；线系统的需求；l分分布布式式天天线线系系统统包包括括：泄泄漏漏电电缆缆、同同轴轴馈馈电电式式分分布布天天线线、光纤馈电式分布天线等；光纤馈电式分布天线等；分布式天线 天馈系统天馈系统一一 天馈系统天馈系统二二 天馈设计天馈设计三三 天线安装天线安装第三章 天线选择l天线选择天线选择l天线的选择是决定网络质量的一个很重要部分；天线的选择是决定网络质量的一个很重要部分；l应应根根据据基基站站服服务务区区内内的的覆覆盖盖、服服务务质质量量要要求求、话话务务分分布布、地地形形地地貌貌等等条条件件，并并综综合合考考虑虑整整网网的的覆覆盖盖、干干扰扰情情况况来来选择天线；选择天线；l根根据据地地形形或或话话务务分分布布情情况况可可以以把把天天线线使使用用的的环环境境分分为为以以下几种类型：下几种类型：l市区、郊区、农村、公路、山区、近海、隧道、室内等。市区、郊区、农村、公路、山区、近海、隧道、室内等。天线选择 天馈设计天馈设计l市区基站天线选择市区基站天线选择la a、通常选用水平半功率角、通常选用水平半功率角60606565的定向天线；的定向天线；lb b、一般选择、一般选择15dBi15dBi左右的中等增益天线；左右的中等增益天线；lc c、最好选择带有一定电下倾角（、最好选择带有一定电下倾角（3 366）的天线；）的天线；ld d、建议选择双极化天线。、建议选择双极化天线。l郊区基站天线选择郊区基站天线选择la a、根根据据实实际际情情况况选选择择水水平平半半功功率率角角6565或或9090的的定定向向天线；天线；lb b、一般选择、一般选择151518dBi18dBi的中、高增益天线；的中、高增益天线；lc c、根据具体情况决定是否采用预置下倾角；、根据具体情况决定是否采用预置下倾角；ld d、双极化和垂直极化天线均可选用。、双极化和垂直极化天线均可选用。天线选择 天馈设计天馈设计l农村基站天线选择农村基站天线选择la a、根根据据具具体体情情况况和和要要求求选选择择9090、120120定定向向天天线线或或全向天线（一般不用了）；全向天线（一般不用了）；lb b、所选的定向天线增益一般比较高（、所选的定向天线增益一般比较高（161618dBi18dBi）；）；lc c、一一般般不不选选预预置置下下倾倾天天线线，高高站站可可优优先先选选择择零零点点填填充充天线；天线；ld d、建议选择垂直极化天线。、建议选择垂直极化天线。l公路基站天线选择公路基站天线选择la a、一一般般选选择择窄窄波波束束、高高增增益益的的定定向向天天线线，也也可可以以根根据据实际情况选择实际情况选择8 8字型天线、全向天线；字型天线、全向天线；lb b、公公路路基基站站对对覆覆盖盖距距离离要要求求高高，因因此此一一般般不不选选预预置置下下倾角天线；倾角天线；lc c、建议选择垂直极化天线；、建议选择垂直极化天线；ld d、所选定向天线的前后比不宜太高。、所选定向天线的前后比不宜太高。天线选择 天馈设计天馈设计l天线高度设计原则天线高度设计原则l同同一一基基站站不不同同小小区区的的天天线线允允许许有有不不同同的的高高度度。这这可可能能是是受受限限于于某某个个方方向向上上的的安安装装空空间间；也也可可能能是是小小区区规规划划的的需需要；要；l对对于于地地势势较较平平坦坦的的市市区区，一一般般天天线线的的有有效效高高度度为为40m40m左左右；右；l对于郊县基站，天线高度可适当提高，一般在对于郊县基站，天线高度可适当提高，一般在50m50m左右。左右。l天天线线高高度度过过高高会会降降低低天天线线附附近近的的覆覆盖盖电电平平(俗俗称称“塔塔下下黑黑”），特别是全向天线该现象更为明显；），特别是全向天线该现象更为明显；l天线高度过高容易造成严重的越天线高度过高容易造成严重的越l区覆盖等问题，影响网络质量。区覆盖等问题，影响网络质量。天线高度 天馈设计天馈设计天线方位角设计原则天线方位角设计原则天线方位角的设计应从整个网络的角度考虑，在满足天线方位角的设计应从整个网络的角度考虑，在满足覆盖的基础上，尽可能保证市区各基站的三扇区方位覆盖的基础上，尽可能保证市区各基站的三扇区方位角一致，局部微调；城郊结合部、交通干道、郊区孤角一致，局部微调；城郊结合部、交通干道、郊区孤站等可根据重点覆盖目标对天线方位角进行调整。站等可根据重点覆盖目标对天线方位角进行调整。天线的主瓣方向指向高话务密度区，可以加强该地区天线的主瓣方向指向高话务密度区，可以加强该地区信号强度，提高通话质量；信号强度，提高通话质量；市区相邻扇区天线交叉覆盖深度不宜超过市区相邻扇区天线交叉覆盖深度不宜超过10%10%；郊区、乡镇等地相邻小区之间的交叉覆盖深度不能太郊区、乡镇等地相邻小区之间的交叉覆盖深度不能太深，同基站相邻扇区天线方向夹角不宜小于深，同基站相邻扇区天线方向夹角不宜小于8080；为防止越区覆盖，密集市区应避免天线主瓣正对较直为防止越区覆盖，密集市区应避免天线主瓣正对较直的街道。的街道。方位角 天馈设计天馈设计天线下倾角设计原则天线下倾角设计原则运用天线下倾技术可有效控制覆盖范围，减小系运用天线下倾技术可有效控制覆盖范围，减小系统内干扰；统内干扰；天线下倾角度必须根据具体情况确定，达到既能天线下倾角度必须根据具体情况确定，达到既能够减少相邻小区之间的干扰，又能够保证满足覆够减少相邻小区之间的干扰，又能够保证满足覆盖要求的目的；盖要求的目的；下倾角设计需要综合考虑基站发射功率、天线高下倾角设计需要综合考虑基站发射功率、天线高度、小区覆盖范围、无线传播环境等因素；度、小区覆盖范围、无线传播环境等因素；下倾角 天馈设计天馈设计a天线波束倾斜可以采用电气和机械两种方式：电气下倾的角（天线内置）度与选择的天线型号相关，一般是固定的；机械下倾角度可调，但是受安装配件和无线信号传播特性限制，一般不超过10；a电下倾和机械下倾方法，产生不同的表面辐射，下倾角度较小时，区别不大；但随着下倾角度的加大，区别较为明显：波束倾斜 天馈设计天馈设计一一 天馈系统天馈系统二二 天馈设计天馈设计三三 天线安装天线安装第三章 天线选择l安装天线时需要注意：安装天线时需要注意：la a、安装环境、安装环境l安安装装环环境境分分为为天天线线附附近近环环境境和和基基站站附附近近环环境境。对对于于天天线线附附近近环环境境主主要要考考虑虑天天线线之之间间的的隔隔离离度度和和天天线线受受铁铁塔塔、楼楼面面等等的的影影响响；对对于于基基站站附附近近环环境境则则主主要要考考虑虑500500米米以以内内高层建筑物对无线信号传播的影响。高层建筑物对无线信号传播的影响。天线安装环境 天线安装天线安装a基站天线在安装时还应该注意其在覆盖区是否会产生较大的阴影，安装时应尽量避开阻挡物，如：安装在楼顶的天线须注意楼顶天面对无线信号的阻挡，应尽量靠近边沿安装。天线安装b、天线隔离度基站的收、发信机必须有一定的隔离；天线之间的隔离度：为天线在实际安装的情况下，信号从一个天线的端口到另一个天线端口之间的衰减；列举C网与GSM的隔离度天线隔离度 天线安装天线安装天线类型天线类型水平间距（水平间距（m m）垂直间距（垂直间距（m m）CDMA20001X（定）与（定）与联联通通GSM900（定）：（定）：0.570.570.430.43CDMA20001X（定）与移（定）与移动动GSM900（定）：（定）：9.039.031.701.70CDMA20001X（定）与（定）与联联通通GSM900（全）：（全）：0.320.320.430.43CDMA20001X（定）与移（定）与移动动GSM900（全）：（全）：40.3340.331.701.70CDMA20001X（全）与（全）与联联通通GSM900（定）：（定）：2.542.540.430.43CDMA20001X（全）与移（全）与移动动GSM900（定）：（定）：40.3340.331.701.70CDMA20001X（全）与（全）与联联通通GSM900（全）：（全）：11.3711.370.430.43CDMA20001X（全）与移（全）与移动动GSM900（全）：（全）：180.16180.161.701.70GSM勘站规程与技术要点勘站规程与技术要点天馈部分技术要点天馈部分技术要点GSM设备介绍设备介绍目目 录录基站勘测是工程设计中的一个重要环节，勘测工程师需按照理想站址实地察看，根据各种建站条件（包括电源、传输、电磁背景、征地情况等）将可能的站址记录下来，再综合其偏离理想站址的范围、对将来小区分裂的影响、经济效益、覆盖区预测等各方面进行考虑，得出合适的站址方案，并取得基站工程设计中所需要的数据。可以说基站现场勘测是系统工程设计的基础，所以要求勘测工程师必须具有一定的专业知识和认真、实事求是的工作态度。一勘测准备阶段一勘测准备阶段（1）熟悉工程概况，仔细查看技术建议书、网络规划报）熟悉工程概况，仔细查看技术建议书、网络规划报告等资料。告等资料。（2）与局方人员取得联系，落实勘测过程局方应予以配）与局方人员取得联系，落实勘测过程局方应予以配合解决的人员，并制定勘测计划。合解决的人员，并制定勘测计划。（3）同局方进行充分沟通后，确认局方需要重点照顾的）同局方进行充分沟通后，确认局方需要重点照顾的区域在本站址的覆盖范围内，勘测前应该明确这些重点覆区域在本站址的覆盖范围内，勘测前应该明确这些重点覆盖区域。盖区域。（4）备齐基站勘测相关技术文件：规划配置清单、基站）备齐基站勘测相关技术文件：规划配置清单、基站勘测表等。勘测表等。（5）工具准备：数码相机、）工具准备：数码相机、GPS、指南针、地图、便携、指南针、地图、便携电脑等。电脑等。二现场勘测二现场勘测1基站站址的精确定位基站站址的精确定位在网络规划中通常已经对基站站址进行了粗略定位，勘测工程师抵达现在网络规划中通常已经对基站站址进行了粗略定位，勘测工程师抵达现场后，应通过对地形的观察和与甲方配合人员的交流，对基站设备机房和天场后，应通过对地形的观察和与甲方配合人员的交流，对基站设备机房和天线的位置分别进行精确定位。进行这项工作应遵循以下原则：线的位置分别进行精确定位。进行这项工作应遵循以下原则：对于城区基站，站址应尽量选择在规则蜂窝网孔中规定的理想位置，其偏差对于城区基站，站址应尽量选择在规则蜂窝网孔中规定的理想位置，其偏差不应大于基站区半径的四分之一，以便频率规划和以后的小区分裂；不应大于基站区半径的四分之一，以便频率规划和以后的小区分裂；基站的疏密布置应对应于话务密度分布；基站的疏密布置应对应于话务密度分布；新建基站应建在交通方便，市电可用、环境安全及少占良田的地方；避免在新建基站应建在交通方便，市电可用、环境安全及少占良田的地方；避免在大功率无线电发射台、雷达站或其他干扰源附近；大功率无线电发射台、雷达站或其他干扰源附近；在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分；在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分；新建基站应设在远离树林处以避开接收信号的衰落；新建基站应设在远离树林处以避开接收信号的衰落；新建基站必须保证与基站控制器（新建基站必须保证与基站控制器（BSC）之间传输链路的良好连接；）之间传输链路的良好连接；在建网初期建站较少时，选择的站址应保证重点地区有良好的覆盖；在建网初期建站较少时，选择的站址应保证重点地区有良好的覆盖；城区内基站站距一般不低于城区内基站站距一般不低于500米；米；2基站载频配置的确定基站载频配置的确定在网络规划中通常已经对基站的载频进在网络规划中通常已经对基站的载频进行了初步配置，但是在工程设计中可以根行了初步配置，但是在工程设计中可以根据当地用户的人口密集度、经济情况以及据当地用户的人口密集度、经济情况以及发展潜力，对规划的载频配置进行一定的发展潜力，对规划的载频配置进行一定的调整。具体调整时单扇区载频数与可容纳调整。具体调整时单扇区载频数与可容纳用户数的关系如下表：用户数的关系如下表：基站天线设备的选型基站天线设备的选型天线设备选型包括：天线的类型、天线天线设备选型包括：天线的类型、天线高度、天线倾角、半功率波瓣角等。高度、天线倾角、半功率波瓣角等。（1）天线类型）天线类型在在GSM系统中的天线类型主要包括：方向性、增益、分集接收方式等参数。系统中的天线类型主要包括：方向性、增益、分集接收方式等参数。方向性：全向天线具有无方向性、覆盖半径小、基站最大载频数小等特点，故一般仅方向性：全向天线具有无方向性、覆盖半径小、基站最大载频数小等特点，故一般仅在农村、用户少地区或覆盖范围无需太大的地区使用；定向天线具有增益大、方向性在农村、用户少地区或覆盖范围无需太大的地区使用；定向天线具有增益大、方向性强、基站可配置载频数大等特点，一般在城市、用户密集地区使用。实际配置时应根强、基站可配置载频数大等特点，一般在城市、用户密集地区使用。实际配置时应根据地形灵活应用。据地形灵活应用。增益：增益：全向天线的增益一般为：全向天线的增益一般为：6dBd9dBd；定向天线的增益一般为：；定向天线的增益一般为：9dBd16dBd。定向天线的增益指最大发射方向的增益。增益越大，其远处的场强越大，覆。定向天线的增益指最大发射方向的增益。增益越大，其远处的场强越大，覆盖范围就越远，但对于定向天线，其方向性越强，近区可能有盲区。所以应根据人口盖范围就越远，但对于定向天线，其方向性越强，近区可能有盲区。所以应根据人口分布情况灵活应用。分布情况灵活应用。分集接收方式：目前常用的分集接收方式有空间分集和极化分集两种。全向天线一般分集接收方式：目前常用的分集接收方式有空间分集和极化分集两种。全向天线一般使用空间分集接收的方式，空间分集由于每扇区必须增加一副天线用于分集接收，故使用空间分集接收的方式，空间分集由于每扇区必须增加一副天线用于分集接收，故定向天线一般仅在铁塔为天支时方使用。对于陕西移动来讲，早期的基站定向天线多定向天线一般仅在铁塔为天支时方使用。对于陕西移动来讲，早期的基站定向天线多用空间分集天线，近年来已经较少使用。用空间分集天线，近年来已经较少使用。天线类型一般在勘测前已经选定。在勘测中一旦发现该类天线确实不适合安装于天线类型一般在勘测前已经选定。在勘测中一旦发现该类天线确实不适合安装于某基站，勘测工程师应该对此提出意见，并反馈相关部门。某基站，勘测工程师应该对此提出意见，并反馈相关部门。（2）天线位置与高度）天线位置与高度同一基站不同小区的天线允许有不同的高度。这可能同一基站不同小区的天线允许有不同的高度。这可能是受限于某个方向上的安装空间；也可能是小区规划的需是受限于某个方向上的安装空间；也可能是小区规划的需要，以满足各小区不同的覆盖、隔离、分集和干扰的要求。要，以满足各小区不同的覆盖、隔离、分集和干扰的要求。基站天线在安装时应该注意其在覆盖区是否会产生较基站天线在安装时应该注意其在覆盖区是否会产生较大的阴影。阴影的形成通常是由于基站附近存在较大的阻大的阴影。阴影的形成通常是由于基站附近存在较大的阻挡物，如大楼、高山等。安装时应尽量避开阻挡物。当利挡物，如大楼、高山等。安装时应尽量避开阻挡物。当利用大楼顶面安装定向天线时，必须注意避免大楼的边沿阻用大楼顶面安装定向天线时，必须注意避免大楼的边沿阻挡波束辐射，应尽量靠近大楼边沿安装，这样可以减少或挡波束辐射，应尽量靠近大楼边沿安装，这样可以减少或消灭阴影的形成。全向天线要求天线周围留有足够的空间，消灭阴影的形成。全向天线要求天线周围留有足够的空间，距大楼天面有足够的空间。如图距大楼天面有足够的空间。如图2-2，当天线安装在大楼，当天线安装在大楼天面时，设天线垂直波束宽度天面时，设天线垂直波束宽度，大楼边沿到天线的距离，大楼边沿到天线的距离为为d，则天线距大楼天面高度为：，则天线距大楼天面高度为：h=dtan（/2）（4）天线方向角）天线方向角将天线的主瓣方向指向高话务密度区，可以加强地区将天线的主瓣方向指向高话务密度区，可以加强地区的信号强度，从而提高通话质量；将天线的主瓣方向偏离的信号强度，从而提高通话质量；将天线的主瓣方向偏离同频小区，可以有效的控制干扰。在市区，建议相邻扇区同频小区，可以有效的控制干扰。在市区，建议相邻扇区天线交叉覆盖深度不超过天线交叉覆盖深度不超过10%；对于市郊、城乡等地区覆；对于市郊、城乡等地区覆盖区之间的交叉覆盖深度不能太深，扇区方向夹角不小于盖区之间的交叉覆盖深度不能太深，扇区方向夹角不小于90。设计时还必须注意载波数与小区的对应关系，在高。设计时还必须注意载波数与小区的对应关系，在高密度的小区配置较多的载波数。密度的小区配置较多的载波数。在进行方位角设计时，不仅要依据各个基站周围区域的在进行方位角设计时，不仅要依据各个基站周围区域的话务分布来确定其方位角，而且应从整个网络的角度来考话务分布来确定其方位角，而且应从整个网络的角度来考虑。在满足高话务密度区覆盖的基础上，尽可能使各个基虑。在满足高话务密度区覆盖的基础上，尽可能使各个基站的三扇区采用一致的方位角，以避免日后新加基站扩容站的三扇区采用一致的方位角，以避免日后新加基站扩容时带来网络的复杂性。时带来网络的复杂性。（5）天线下倾角）天线下倾角天线下倾技术是利用天线的垂直方向性，有效控制干天线下倾技术是利用天线的垂直方向性，有效控制干扰和覆盖的重要手段。一般来说对远端的影响较大。天线扰和覆盖的重要手段。一般来说对远端的影响较大。天线的下倾角必须根据具体情况确定，既要减少对同频小区的的下倾角必须根据具体情况确定，既要减少对同频小区的干扰，又要保证满足覆盖区的范围，以免出现不必要的盲干扰，又要保证满足覆盖区的范围，以免出现不必要的盲区；同时，下倾过大时，会造成天线水平方向图的畸变；区；同时，下倾过大时，会造成天线水平方向图的畸变；必须考虑天线的前后辐射比，避免天线的后瓣对背后小区必须考虑天线的前后辐射比，避免天线的后瓣对背后小区产生干扰或天线旁瓣对相邻扇区的干扰。选择倾角的原则产生干扰或天线旁瓣对相邻扇区的干扰。选择倾角的原则为：天线至本小区边界的射线与天线至受干扰小区边界射为：天线至本小区边界的射线与天线至受干扰小区边界射线之间处于天线垂直方向图中增益衰减变化最大的部分，线之间处于天线垂直方向图中增益衰减变化最大的部分，这样可使同频干扰减至最小。一般在城市采用这样可使同频干扰减至最小。一般在城市采用9度或度或6度的度的电子倾角，在农村采用电子倾角，在农村采用3度或度或0度的电子倾角。度的电子倾角。（6）基站天线的隔离度问题）基站天线的隔离度问题为避免交调干扰，基站的收、发信机必须有一定的隔为避免交调干扰，基站的收、发信机必须有一定的隔离，离，TxRx：30dB；TxTx：30dB。这同样适用于。这同样适用于GSM900和和GSM1800共站址的系统。隔离度的计算如下：共站址的系统。隔离度的计算如下：a、垂直排列布置时，、垂直排列布置时，Lv=2840log（k/）；）；（定向）（定向）b、水平排列布置时，、水平排列布置时，Lv=2220log（d/）（）（G1 G2）；）；（定向）（定向）其中，其中，为载波的波长，为载波的波长，k为垂直隔离距离，为垂直隔离距离，d为水平为水平隔离距离，隔离距离，G1、G2为天线为天线1和天线和天线2在辐射方向上的增益在辐射方向上的增益（dBd）。）。（7）基站天线采用空间分集安装时，对天线间距的要求）基站天线采用空间分集安装时，对天线间距的要求 首先应明确，两根天线的分集距离是指其水平波束中心轴线的间首先应明确，两根天线的分集距离是指其水平波束中心轴线的间距。距。空间分集时，两根接收天线的距离为空间分集时，两根接收天线的距离为1218；1=0.32m（900MHz）；）；1=0.16m（1800MHz）。一般取分集天线）。一般取分集天线水平间隔等于天线有效高度的水平间隔等于天线有效高度的0.11倍。天线安装越高其分集天线的水倍。天线安装越高其分集天线的水平间距越大，但天线间隔为平间距越大，但天线间隔为6m时，在塔上安装很困难。另外，在分时，在塔上安装很困难。另外，在分集接收中，垂直分离是要求同一分集增益的水平分离的集接收中，垂直分离是要求同一分集增益的水平分离的56倍。一般倍。一般不采用垂直分集。在塔上安装时，对于全向天线的安装位置，要求在不采用垂直分集。在塔上安装时，对于全向天线的安装位置，要求在保证铁塔避雷针保护范围内，伸出铁塔平台距离大于保证铁塔避雷针保护范围内，伸出铁塔平台距离大于1米。米。当分集天线的有效架设高度小于当分集天线的有效架设高度小于30m，分集天线间距小于，分集天线间距小于3m时，时，两副分集天线互相处于对方的近场内而影响天线的方向图发生畸变。两副分集天线互相处于对方的近场内而影响天线的方向图发生畸变。为了使两副天线相互影响造成天线方向的起伏不超过为了使两副天线相互影响造成天线方向的起伏不超过2dB，则分集天，则分集天线在任何天线有效高度情况下都应大于线在任何天线有效高度情况下都应大于3m。另外，如果采用空间分集应该注意：如果要覆盖公路，一般使两根接另外，如果采用空间分集应该注意：如果要覆盖公路，一般使两根接收天线的连线垂直于公路。收天线的连线垂直于公路。（8）天线安装要求）天线安装要求A)天线支撑架承重应保证施工人员安装天线时的安全。天线支撑架承重应保证施工人员安装天线时的安全。B)在满足在满足GSM天线技术要求的条件下，天线技术要求的条件下，
