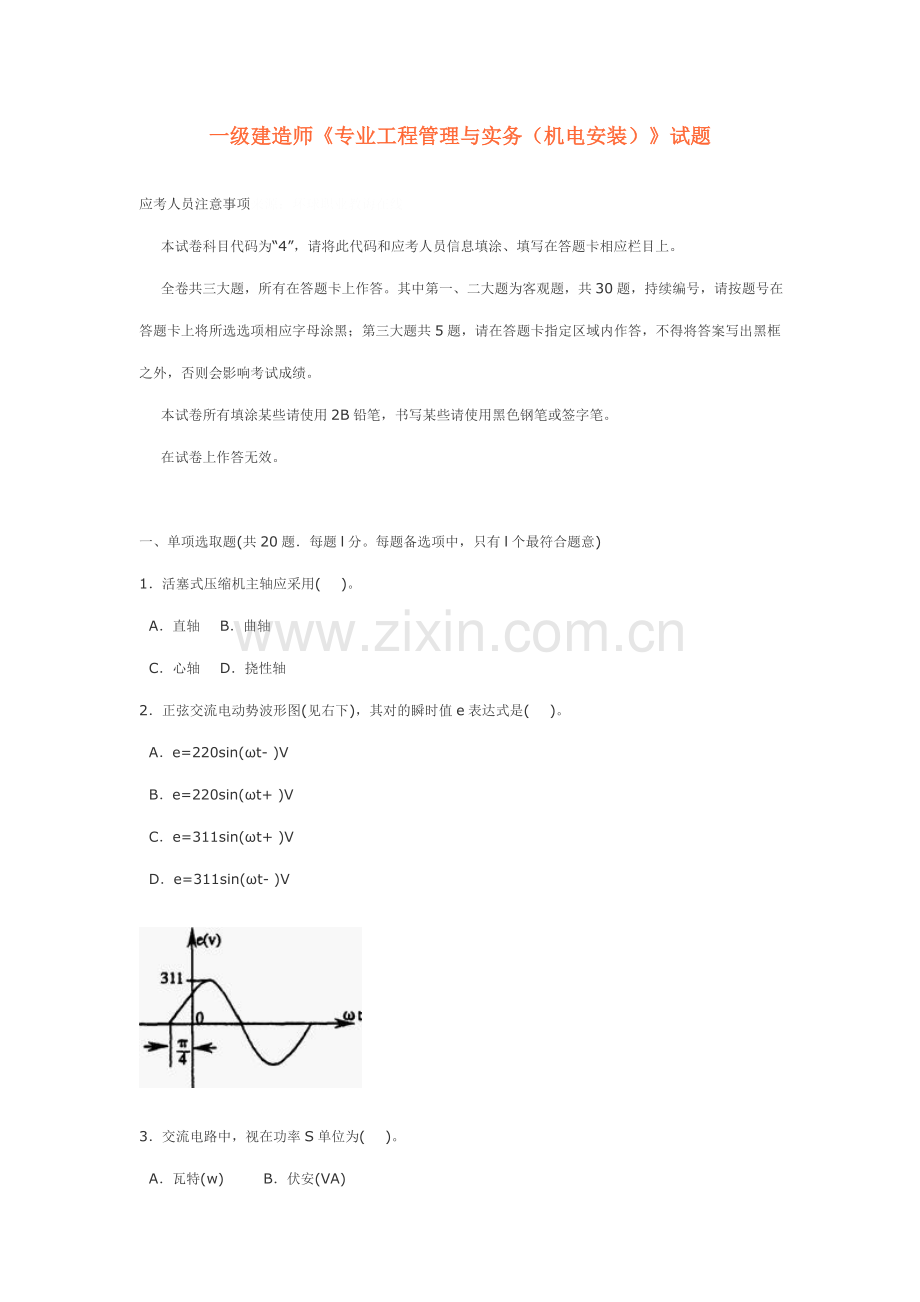

一级建造师专业综合项目工程管理与实务机电安装试题.doc

一级建造师专业工程管理与实务（机电安装）试题应考人员注意事项来源：环球职业教诲在线 本试卷科目代码为“4”，请将此代码和应考人员信息填涂、填写在答题卡相应栏目上。 全卷共三大题，所有在答题卡上作答。其中第一、二大题为客观题，共30题，持续编号，请按题号在答题卡上将所选选项相应字母涂黑；第三大题共5题，请在答题卡指定区域内作答，不得将答案写出黑框之外，否则会影响考试成绩。 本试卷所有填涂某些请使用2B铅笔，书写某些请使用黑色钢笔或签字笔。 在试卷上作答无效。一、单项选取题(共20题每题l分。每题备选项中，只有l个最符合题意)1活塞式压缩机主轴应采用( )。 A直轴 B曲轴 C心轴 D挠性轴2正弦交流电动势波形图(见右下)，其对的瞬时值e表达式是( )。 Ae=220sin(t- )V Be=220sin(t+ )V Ce=311sin(t+ )V De=311sin(t- )V3交流电路中，视在功率S单位为( )。 A瓦特(w) B伏安(VA) C焦耳(J) D乏(Var)来源：环球职业教诲在线4物体导热系数是指单位厚度物体与外界具备单位温度差时，在它单位面积上，单位( )导热量。 A长度 B体积 C重量 D时间来源：环球职业教诲在线5自动控制系统中，闭环控制目是使被控变量与( )达到一致。 A设定值 8控制值 c偏差值 D调节值6缆风绳是桅杆式起重机稳定系统，副缆风绳直径大小选用原则是( )选用。 A以主缆风绳工作拉力 B以主缆风绳初拉力 C比主缆风绳较小直径 D以主缆风绳相似直径7设备基本定位放线可根据( )图和关于建筑物轴线、边沿线及标高线，划定安装基准线。 A设备布置 B工艺流程 C设备装配 D土建施工8大型风机起动运转前应( )迸、出口风阀。 A全启动 B启动23 C关闭2/3 D全关闭来源：环球职业教诲在线9由于工艺需要，管道与设备需作为一种系统进行试压，管道设计压力为1.8MPa，设备设计压力为l.6MPa，实验压力均为设计压力l5倍，则系统强度实验压力可为( )MPa。 A2.07 B2.25 C2.40 D2.7010压缩空气系统中，空气压缩机与储气罐之间管路上宜装( )o A截止阀 B球阀 C止回阀 D角阀11净化空调系统风管制作时，风管及部件各个缝隙处应用密封( )密封。 A胶 B带 C填料 D圈12为减少噪声，对噪声大机械设备要设立( )o A隔声罩 B隔声闯 C隔声屏 D隔声幕13仪表压力取源部件，其检测液体、蒸汽和可凝性气体温度高于( )，应带有冷凝附件。 A45 B50 C55 D6014合理选取装配和焊接顺序、焊接办法，是对焊接变形和焊接应力( )控制办法。 A设计因素 B施工方案 C工艺因素 D施工办法15当管道及设备冷保温层厚度不不大于( )mm时，保温层应分层施工。 A60 B65 C70 D75来源：环球职业教诲在线16机电安装工程总承包项目经理部应在工程( )，向分承包方和内部各层面管理人员、技术人员作施工任务划分交底。 A总包合同订立后 B图纸设计交底中 C前期准备工作中 D施工组织总设计编制后17机电安装工程进口设备验收，一方面应办理报关和通关手续，通过( )合格后，再按设备进口规定，进行设备进货验收工作。 A检测 B商检 C质检 D鉴定18锅炉到货后，应检查锅炉生产允许证明、随机( )文献必要符合规定，设备零部件齐全无损坏。 A安全和质量 B工艺和质量 C技术和质量 D安全和技术19在编制电力设施保护区内安装作业施工方案中，要写明施工作业时请( )部门派员监管。 A设施管理 B电力管理 C设施使用 D建设管理20机械设备安装工程施工及验收通用规范强制性条文规定：交给施工人员进行安装机械设备，必要符合( )原则规定，并应有合格证明。 A制造和工艺 B设计和工艺 C设计和产品 D制造和产品二、多项选取题(共l0题。每题2分。每题备选项中有2个或2个以上符合题意，至少有1个错项。错选，本题不得分；少选。所选每个选项得0.5分)21链传动与齿轮传动相比，其重要特点是( )。来源：环球职业教诲在线 A合用圆周速度和功率范畴广 B传动比大 C制造和安装精度规定较低 D传动平稳性较差 E传动构造简朴22滚动轴承与滑动轴承相比，其长处是( )。 A抗冲击能力强 B摩擦阻力小 C起动敏捷 D润滑简便 E高速时噪声低23导致流体在管路中阻力损失因素涉及( )。 A流体粘滞性 B流体惯性 C管路断面突变 D流体静压力 E流体化学特性24机械设备零部件重要形状误差涉及( )。 A垂直度 B直线度 C平面度 D圆度 E圆柱度25火灾报警联动控制系统精装修消防验收内容涉及( )。 A各项消防系统 B消防管线及连接 C各项消防设施 D安全疏散 E室内装修26智能建筑系统联动调试应涉及( )。 A单体调试检查 B系统接线检查 C系统通信检查 D系统监控性能测试 E系统联动功能测试27机电安装分项工程是按( )等进行划分。 A专业性质 B重要工程材料 C施工工艺 D设备类别 E工种类别来源：环球职业教诲在线28锅炉高压无缝钢管是用( )制造。 A普通碳素钢 B优质碳素钢 C普通低合金钢 D低温合金钢 E合金构造钢 29特种设备安装单位除具备独立法人资格外，还应具备相应( )条件。 A公司资质级别 B人员配备 C作业设备、工具和检测仪器 D管理体系 E业绩30接地装置接地电阻值由( )等因素决定。 A接地体形状 B接地体敷设位置 C接地体数量 D接地体方向 E埋入处土壤理化性质三、案例分析题(共5题。(一)、(二)、(三)题各20分，（四)、(五)题各30分)(一)背景资料 某机电安装工程公司总承包一大型制药厂设备安装工程。合同商定，工程设备和主材由业主采购提供。 管道工程安装时，因业主提供水泵迟迟不能到货而影响工期，项目部为保证施工进度自行采购某些水泵并进行安装，安装后被监理工程师发现，下令停工。经与业主协商，批准采用项目部购买水泵。在试压时，发现项目部购买水泵密封部位泄漏。 地下管网施工中，因设计图纸修改，增长了施工内容和工程量，业主仍坚持合同工期不变。为此项目部提出合同变更和索赔申请。来源：环球职业教诲在线 该工程施工环境不拟定因素较多，工期紧、任务重，项目部在施工准备阶段制定了人力资源储备预案，因施工范畴扩大超过预期，该预案仍不能满足工程进度需要。为赶工期，项目部将制药厂合成工段压缩机安装分包给具备施工资质施工单位。项目部编制了该工程施工组织设计，并编制压缩机施工方案，向分包单位进行交底，然后由分包单位组织施工。 问题 1项目部可否自行采购水泵?若自行采购应履行何种程序?来源：环球职业教诲在线 2项目部在设备采购管理中也许存在哪些失控而使所购水泵不能满足规定? 3人力资源储备预案不能满足施工范畴扩大规定，项目部还应采用哪些人力资源管理办法，以保证施工正常进行，如期完毕合同工期? 4项目部将压缩机安装进行分包做法与否对的?阐明理由。如果业主批准分包，项目部编制施工组织设计、施工方案后，即向分包单位交底做法与否对的?分别阐明理由。 5项目部提出合同变更理由是什么?可向业主提出哪些索赔?(二)背景资料 南方电子电气有限公司(建设单位)新建液晶屏(LCD)生产车间，其生产线由建设单位从国外订购，A施工单位承包安装。A施工单位进场时，生产车间土建工程和机电配套工程(B施工单位承建)已基本竣工。A施工单位按合同工期规定，与建设单位、生产线供应商和B施工单位洽谈，编制了LCD生产线安装网络筹划工作逻辑关系及工作持续时间表(见下表)。LCD生产线安装网络筹划工作逻辑关系及持续时间表工作内容工作代号紧前工作持续时间(天)进场施工准备A20开工后生产线进场B60基本检测验收CA10配电装置及线路安装DA30LCD生产线组装固定 EBC75配套设备及电气控制系统安装FBC40LCD生产线试车调节GDE30电气控制系统测试HDEF25联动调试、试运营、验收IGH15A施工单位在设备基本检查时，发现少量基本与安装施工图不符，B施工单位进行了整治，重新浇捣了混凝土基本，经检查合格，但影响了工期，使基本检查持续时间为30天。LCD生产线安装正值夏季，由于台风影响航运，使LCD生产线设备到达安装现场比筹划晚7天。A施工单位按照建设单位规定，调节进度筹划，仍按合同规定工期完毕。问题 1按LCD生产线安装网络筹划工作逻辑关系及工作持续时间表为A施工单位项目部绘出安装进度双代号网络筹划图。 2分析影响工期核心工作是哪几种?总工期需多少天? 3基本检查工作增长到30天，与否影响总工期?阐明理由。 4LCD生产线设备晚到7天，与否影响总工期?阐明理由。 5如按合同工期完毕，A施工单位如何进行工期调节?(三)背景资料来源：环球职业教诲在线 某机电安装施工单位在沿海都市承建一座植物油厂，施工时间在5月ll月。该工程施工难度较大是六条栈桥吊装，总重500多吨，分布在8m30m标高不同区域内。项目经理部制定吊装方案时，针对现场详细状况，结合本单位起重吊装经验，提出了采用所有吊车、所有桅杆、吊车桅杆混合或侧用汽车吊、另一侧运用塔楼钢架架设工具(简称吊车塔架法)等吊装办法。为保证安全、工期和减少成本，从操作难度、吊装成本、客观条件、吊装效率、安全限度等评价因素进行技术经济分析，见下表。技术经济分析表(评价因素及各方案评分值)序号评价要素n权值B()方案满足限度A()所有吊车所有桅杆吊车桅杆混合吊车塔架AABAABAABAABl操作难度301000.30400.12600.18900.272吊装成本30500.15800.24800.24800.243客观条件10400.04500.05600.061000.104吊装效率101000.10600.06700.07800.O85安全限度20900.18800.16900.18800.16 汽车吊试吊时浮现倾斜，经分析汽车吊使用偏离了特性曲线参数规定，随后作了解决。在正式吊装过程中，有一种从其他施工现场调来导向滑轮，由于自身故障卡死不转，及时采用紧急解决并予以更换。问题 1依照技术经济分析表，运用综合评价法选定最优吊装方案。 2依照背景资料，指出栈桥吊装应编制哪些针对性安全技术办法。 3针对汽车吊试吊中浮现倾斜事件，依照汽车吊特性曲线，应如何进行调节? 4指出导向滑轮浮现故障也许因素。 5栈桥吊装应在什么时间进行技术交底?由谁向谁交底?交底内容有哪些?(四)背景资料某机电安装施工单位承建一地下动力中心安装工程，建筑物为现浇钢筋混凝土构造，并已施工完毕。预埋照明电线管和其她预埋工作经检查无漏掉。地下建筑物平面及剖面简图如下所示。设备布置和设计规定是： -2.600层I区安装冷却塔及其水池。-6.800层I区安装燃油供热锅炉、区北侧安装换热器，南侧安装各类水泵。-11.800层I区为变配电所、区北侧安装离心冷水机组，南侧安装柴油发电机组。动力中心设有通风排气和照明系统，在-11.800层地面下有集水坑。各层吊装孔在设备吊装结束后加盖，达到楼面强度，并做防渗漏办法。每种设备均有多台，设备布置紧凑，周界通道有限。安装开工时，工程设备均已到达现场仓库。所有工程设备均需用站位于吊装孔边暂时道路汽车吊(40t)，吊运至设备所在平面层，经水平拖运才干就位。问题1依照建筑物设备布置和规定应如何合理安排设备就位顺序?理由是什么? 用任意一层(-2.600层除外)为例作设备就位流程图。2为充分运用资源、减少成本、改进作业环境，动力中心开工时，可先安排哪些工程施工?阐明理由。3动力中心安装前要做起重吊装作业专项安全技术交底，交底内容哪些与土建工程关于?阐明理由。4动力中心设备就位作业筹划宜用什么形式表达?其有什么长处?5简要阐明动力中心设备单机试运转需具备基本条件。（五)背景资料来源：环球职业教诲在线 其施工单位承建一南方沿海都市大型体育馆机电安装工程。合同工期为l0个月，于ll月10日开工，9月10日竣工。 该工程特点是各类动力设备涉及冷冻机组、水泵、集中空调机组、变配电装置等，均布置在有通风设施和排水设施地下室。 由于南方沿海空气湿度高、昼夜温差大，夏天地下室结露严重，给焊接、电气调试、油漆、保温等作业施工质量控制带来困难。 通风与空调系统风管设计工作压力为l000Pa。项目部决定风管及部件在场外加工。 项目部制定施工进度筹划中，施工高峰期在6月一8月，正值高温季节。依照地下室气候条件和比赛大厅高空作业多特点，需制定针对性施工技术办法，编制质检筹划和重点部位质量预控方案等，使工程施工顺利进行，保证工程质量。 在施工过程中，由于个别班组抢工期，在管理上浮现工序质量失控，致使在试车阶段发生施工质量问题，如通风与空调系统进行单机和联动试车时，有两台风机浮现震动大、噪声大，电动机端部发热等异常现象。经调查发现：风机钢垫铁有移位和松动；电动机与风机联轴器同轴度超差。问题 1针对环境条件，制定重要施工技术办法。来源：环球职业教诲在线 2为保证地下室管道焊接质量，针对环境条件编制质量预控方案。 3按风机安装质量问题调查成果，分别指出发生质量问题也许重要因素。 4风管及部件进场做什么检查?风管系统安装完毕后做什么检查? 5变配电装置进入调试阶段，因环境湿度大，会导致调试时测试不准或不能做实验，在管理上应采用哪些办法?全国一级建造师执业资格考试试卷专业工程管理与实务试卷原则答案(机电安装)来源：环球职业教诲在线(满分l60分)一、单项选取题(共20题。每题l分。每题备选项中，只有l个最符合题意)来源：环球职业教诲在线 1B 2C 3B 4D 5A 6D 7A 8D 9C l0. C 11A l2B l3D l4C l5D 16C l7B， 18C l9A 20C二、多项选取题(共l0题，每题2分。每题备选项中，有2个或2个以上符合题意。至少有1个错项。错选本题不得分；少选,所选每个选项得0.5分) 21CDE 22BCD 23ABC 24BCDE 25ACDE 26BCDE 27BCD 28BCE 29BCDE 30ABCE三、案例分析题(共5题（一)、(二)、(三)题各20分。(四)、(五)题各30分)（一) 1(本小题3分) 来源：环球职业教诲在线 合同商定，所有工程设备和主材由业主提供，项目部自行采购是不容许(1分)。应在采购前要经业主批准(1分)并在进场时填报验收单，报监理单位承认(1分)后才干安装。 2(本小题4分) 项目部在设备采购管理中也许有如下方面失控：(1)订立合同前供应商选取(1分)；(2)设备监造(1分)；(3)设备包装运送(1分)；(4)设备交付验收(1分)。 3(本小题3分) 应采用办法有：(1)依照工程量进行劳动力内部协调和补充(1分)；(2)项目部向公司申请增长劳动力(1分)；(3)如公司无力调入所需劳动力，则可提出将某些工程分包给其他施工公司 (1分)。 4(本小题6分) (1)不对的(1分)。 由于合成工段压缩机安装属于重要设备安装(1分)，按规定不可以分包。如要分包也必要征得监理工程师或业主承认(1分)。 (2)不对的(1分)。 项目部编制施工组织设计应报监理单位批准后，才干向分包单位交底(1分)。 施工方案应由分包单位制定，并报总承包项目部批准后，才干组织施工(1分)。5(本小题4分)提出合同变更理由是：亘遘让缝趁(1分)，葳王蓝泓(1分)o可向业主提出签互塞蹙(1分)塑延翅塞蹙(1分)o（二) 1(本小题4分) LCD生产线安装进度双代号网络筹划(图)(4分) 2(本小题5分) 影响工期核心工作是：生产线进场(1分)，生产线组装固定(1分)，生产线试车调节(1分)，联动调试、试运营、验收(1分)，总工期为180天(1分)。 3(本小题3分) 基本检查工作增长到30天，不会影响总工期(1分)，由于基本检查在非核心线路上(1分)，浮现偏差不大于总时差30天(1分)o 4(本小题3分) LCD生产线设备晚到7天，要影响总工期(2分)，由于该工作在核心线路上(1分)。 5(本小题5分) A施工单位采用恰当办法压缩核心工作持续时间(1分)，变化施工方案(1分)和调节施工程序(1分)，在生产线组装固定、试车调节、联动调试、试运营、验收核心工作上赶工7天(2分)，使工期按合同商定完毕。(三)1(本小题4分)依照综合评价法公式：Ej= ，吊车塔架法计算成果为0.85是最大值(2分)即最优方案。2(本小题5分)来源：环球职业教诲在线绘制吊装施工平面图(1分)；高空作业安全技术办法(1分)；机械操作安全技术办法(1分)吊装作业安全技术办法(1分)；针对环境(风、雨)施工安全技术办法(1分)。3(本小题3分) 依照吊车特性曲线拟定站车位置(幅度)(1分)和臂长(1分)，拟定吊机可以吊装载荷(1分)进行重新调节。4(本小题2分) 因吊装前未按规定清洗维修滑轮(1分)或没有认真对滑轮进行检查(1分)即投入使用，致使滑轮浮现故障。5(本小题6分) 吊装前交底(1分)。由吊装工艺编制人向吊装作业人员交底(1分)。内容有吊装工艺(1分)、操作办法要领(1分)、质量控制(1分)、安全办法(1分)。（四） 1(本小题7分) 先安装-ll.800层设备、后安装-6.800层设备(1分)；每层先安装远离吊装孔设备；最后安装接近吊装孔设备(1分)；-2.600层冷却塔安装可作作业平衡调剂用(1分)。理由是使-6.800层吊装孔早日封闭，以利该层设备以便水平拖运(1分)，先远后近可避免发生因通道狭窄而使后装设备无法逾越现象(1分)。 -6.800层流程：换热器供热锅炉各类水泵(2分) 或-ll.800层流程：离心冷水机组变配电设备柴油发电机组(2分) 2(本小题6分) 可先安装以施工用电供电照明工程(1分)、通风排气工程(1分)、集水坑排水工程(1分)。照明工程可节约暂时用电设施(1分)、通风排气工程有利作业人员身体健康(1分)，集水坑排水工程有助于作业安全(1分)。 3(本小题7分) 有汽车吊站位地面承载力实验(1分)、大型设备拖运路经楼面承裁力核算(1分)、墙体上拖运用预埋锚点强度计算(1分)。由于汽车吊站在经大开挖回填后路面上(2分)；楼面或锚点使用(1分)必要经设计单位书面认定(1分)。 4(本小题5分) 宜采用横道图形式表达(2分)，其长处是简朴直观(1分)、编制以便(1分)、便于对比检查(1分)。 5(本小题5分) 变配电室一方面受电并能供电(1分)、接通外部给水管路(1分)、连接排水总管(1分)、用油设备贮油罐进油(1分)、输油管路连通(1分)经检查均合格便具备单机试运转条件。(五) 1(本小题6分) 重要施工技术办法有： (1)在比赛大厅地面分段组装风管，经检测合格后保温，减少高空作业。(2分) (2)先安装地下室排风机，进行强制排风，减少作业环境湿度。(2分) (3)必要时，采用加热烘干办法。(2分) 2(本小题7分) 地下室管道焊接质量预控方案；来源：环球职业教诲在线 工序名称：焊接工序：(1分) 也许浮现质量问题：产气愤孔(1分)、夹渣(1分)、等质量缺陷 提出质量预控办法：焊工备带焊条保温筒(2分)、施焊前对焊口进行清理(1分)和烘干(1分) 3(本小题6分) 垫铁移位和松动因素也许是操作违背规范规定，垫铁与基本间接触不好(1分)，垫铁间点焊不牢固(1分)，灌浆时固定垫铁办法不对(1分)。联轴器同轴度超差因素也许是操作违背规范规定，检测办法不对(1分)检测仪表失准(1分)，被测数据计算错误(1分)o 4(本小题5分) (1)风管及部件进场时进行外观捡查(1分)；风管漏光法检测(1分)o (2)因该风管系统是属中压风管(1分)，应做严密性实验(1分)即：风管漏光法检测合格后做漏风量测试抽检。(1分) 5(本小题6分)来源：环球职业教诲在线 变配电装置调试阶段应派值班人员监控受潮状况(2分)，实验作业时应加强监护(2分)，检查排风设施和排水设施工作与否正常(2分)。
