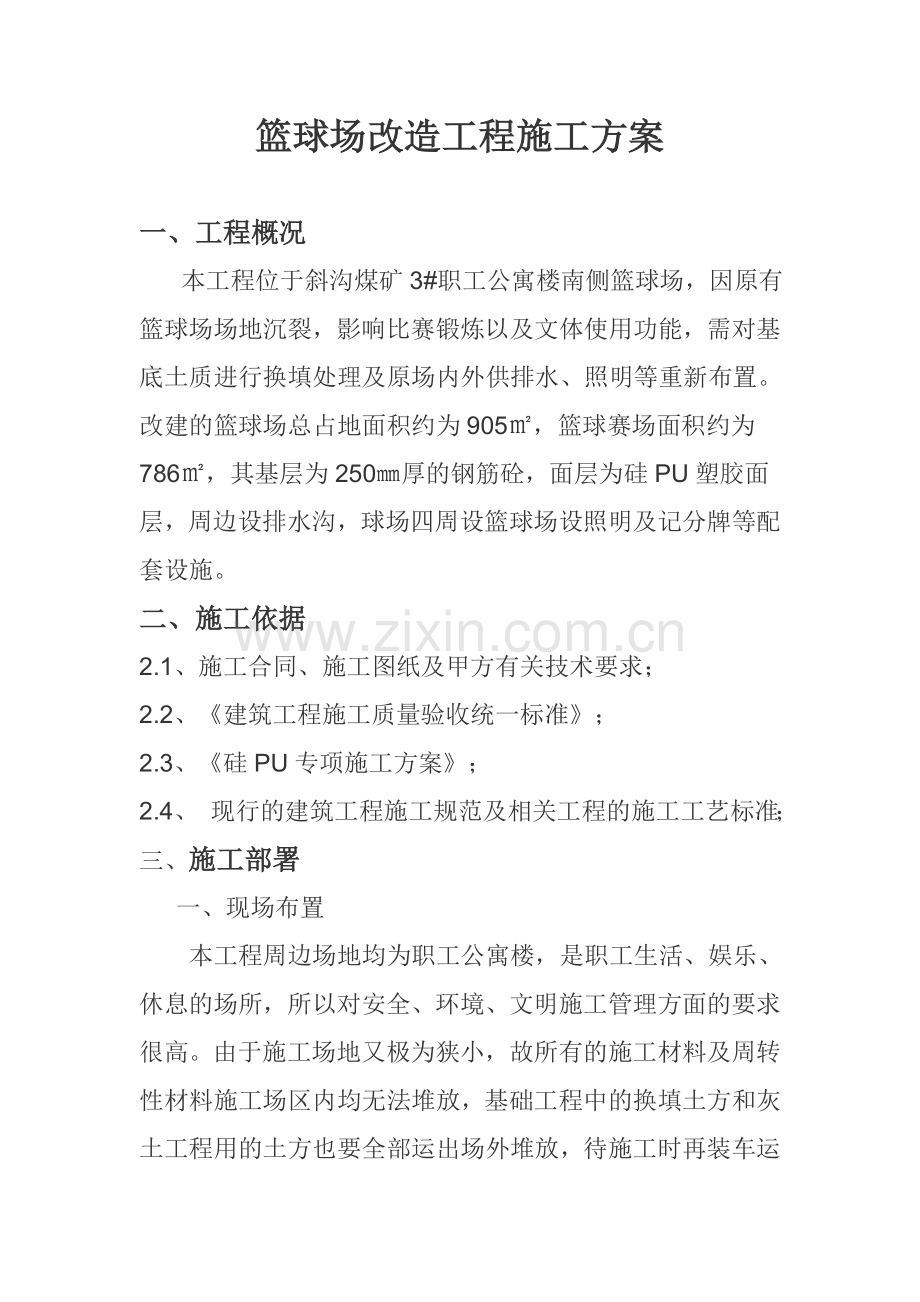

篮球场改造工程施工方案一、工程概况本工程位于斜沟煤矿3#职工公寓楼南侧篮球场，因原有篮球场场地沉裂，影响比赛锻炼以及文体使用功能，需对基底土质进行换填处理及原场内外供排水、照明等重新布置。改建的篮球场总占地面积约为905㎡，篮球赛场面积约为786㎡，其基层为250㎜厚的钢筋砼，面层为硅PU塑胶面层，周边设排水沟，球场四周设篮球场设照明及记分牌等配套设施。二、施工依据 2.1、施工合同、施工图纸及甲方有关技术要求； 2.2、《建筑工程施工质量验收统一标准》； 2.3、《硅PU专项施工方案》； 2.4、现行的建筑工程施工规范及相关工程的施工工艺标准；三、施工部署一、现场布置本工程周边场地均为职工公寓楼，是职工生活、娱乐、休息的场所，所以对安全、环境、文明施工管理方面的要求很高。由于施工场地又极为狭小，故所有的施工材料及周转性材料施工场区内均无法堆放，基础工程中的换填土方和灰土工程用的土方也要全部运出场外堆放，待施工时再装车运回施工。所以所有的施工及周转材料均设置在施工场外堆放，待施工时再二次运至施工现场。二、主要目标 ①、质量目标：工程质量合格率100%，竣工交验合格率100%，合同履约率100%。 ②、工期目标：按合同规定竣工日期2013年05月31日前完成计划内规定的全部工作。 ③、安全目标：各项事故发生率：控制值为0。 ④、环境目标：污染物排放控制在合同要求的范围内。 ⑤、文明施工目标：达到文明工地标准。三、劳动组织 3.1 项目组织机构如图项目经理技术负责人资料员材料员质检员安全员施工员各施工班组 3.2 劳动力配备劳动力配备表序号工种班组数每班人数本工种总数 1 木工 1 6 6 2 混凝土工 1 12 12 3 抹灰工 1 6 6 4 油漆工 1 2 2 5 电工 1 2 2 6 电焊工 1 2 2 7 力工 1 15 15 合计 48 3.3、机械设备配备主要机械设备一览表序号设备、机械名称规格、型号数量性能 1 光轮压路机 1台良好 2 轮式装载机 92KW 1台良好 3 自卸汽车 15T 5台良好 4 时风平板车 2T 1台良好 5 平板振动器 1500W 1台良好 7 振动棒 4台良好 8 平板振动器 1500W 1台良好 9 搅拌器 300W 1台良好 10 交流电焊机 30KVA 1台良好 11 空压机 5m3/min 1台良好 12 反铲挖掘机 1台良好 3.4 施工总平面布置图由于本工程施工场地极为狭窄，现场不设混凝土相关的设备及专门的材料堆场，钢筋在选煤厂内加工运至现场进行绑扎，施工现场不设钢筋加工设备，其它施工用机械均为使用后即离场，整个现场布置简单，见篮球场平面布置图。四、岗位职责为保证工程施工进度、质量合格以及按照环保要求施工，各级人员明确自己岗位职责，按照质量体系要素进行严格分工，各级人员各司其职，使质量体系有效运行本项目部管理职责如下；项目经理岗位职责一、项目经理对本工程的质量、形象进度计划和安全生产负全部责任，对整个工程施工负责。二、认真贯彻执行国家有关安全生产方针，劳动保护政策，法规和上级有关决议，并负责检查实施，确保工程安全生产。三、对本工程必须严格执行国家和地方有关工程施工标准和技术规范，确保本工程质量全面达到优良。四、组织编制、部署、审批本工程的施工进度计划及具体实施情况。督促检查本工程各职能部门人员的执行情况，并安排有关的计划及调整措施，确保本工程按时完成。五、负责组织生产例会制度，并及时向公司领导汇报。 1.每天下午主持召开生产协调会，协调材料，劳动力，机械设备，各工种、各工序之间关系，检查当月计划执行情况，布置次日作业计划。 2.每周一上午抽半小时召开施工现场职工大会，总结上周的工程形象进度，质量安全执行情况，布置本周各项任务，落实各项措施，明确施工目标。 3.每周按时同甲方召开工程例会，负责汇报本周工程情况以及需要解决的一些问题。技术负责人岗位职责 1、代表项目经理行驶质量管理，环境管理职责。 2、负责项目经理质量、环境体系的运行。 3、组织编制项目质量、环境体系的自查。 4、审核针对一般工程质量问题、环境和职业健康安全管理不符合规定的纠正和预防措施。 5、执行公司管理体系文件、审批重点部位技术交底，并监督、检查执行情况。 6、向项目经理汇报质量体系运行及质量。环境自查结果，为管理评审和改进提供依据。 7、负责项目工程技术质量和环境的管理目标。 8、贯彻实施技术、质量、环境法规。施工员岗位职责一、协助项目经理及技术负责人对本工程的现场管理，对施工现场出现的一些施工问题负主要责任；二、读通施工图，参加施工图自审和会审，学习掌握和贯彻工程施工中的各项规章、规范和标准，并严格按照施工图相关规范和施工组织设计的计划要求组织施工。三、编制施工现场的进度计划，编制相应材料、周转材料，劳动力、机械设备使用计划，并报项目经理核准后实施。四、做好对作业班组的技术、质量、安全交底工作，并经常性的检验与督促。五、认真做好施工日记的记录工作，及时搜集和整理本工程的技术资料和竣工验收资料。六、负责对施工现场存在的质量、安全、文明施工等方面的事故隐患和问题进行检验和整顿。五、施工准备 5.1、技术准备首先图纸准备，对整个工程的施工图纸进行审读，各类图纸要看懂看透，测量放线时认真阅读施工图纸，了解设计意图及施工要求，对图纸的设计尺寸及标高，要认真核对，如发现不符，及时同业主沟通解决。 5.2、材料准备根据图纸及工程情况做出详细的材料计划书，根据施工进度计划将所有材料的供货时间作好安排，具备施工条件。 5.3、人员准备项目经理对工程中的人员安排列出详细计划，包括工种、人数、进场时间，尽量做到落实到岗。所有工人必需持证上岗，必须佩带工作证、佩戴安全帽施工。 5.4、施工组织计划准备要对施工进度，质量，安全进行有效的控制，必须做好详细的施工组织计划，施工组织计划准备得越细落实得越充分，工程的进度质量就能控制得越好。六、篮球场拆除及恢复工程篮球场拆除及土方开挖时，为避免地下水、电、热力管网造成带来的不必要损失及后果，施工人员应依照《篮球场地上、地下设施施工》和《篮球场地下设施恢复工程》进行施工。篮球场具体拆除步骤如下； 6.1、球场砼破除开挖，球场破除采用炮锤破除原混凝土场坪，然后使用反铲开挖，在开挖过程中，由测量放线人员随时进行配合，用水准仪进行标高的控制，以免超挖，同时在坑底留10cm的土层，由人工修整至设计标高。破除混凝土时应特别注意水、电、热力管网等设施，开挖时派专人指挥。由于施工场地狭窄且位于职工公寓楼，施工时注意施工安全和环保措施。 6.2 、在球场基础工程完成后，依据施工图纸进行各种管网恢复工程，其需满足施工图纸规范及业主要求。七、土建主要施工步骤 7.1、根据施工图纸进行定位放线，放线后进行场地清理和土方开挖，由于本工程南北两侧是职工公寓楼，东侧紧靠消防水池，西侧为原有小区道路，现场无施工场地堆放土方，为了不影响职工出入通行及正常生活，土方由机械开挖运出场外，3:7灰土及基坑换填土方也要全部运出场外堆放，然后再装车运至施工现场。 7.2、主要施工流程定位放线 —— 原篮球场拆除 —— 场坪土方开挖 —— 素土换填 ——干插片石垫层——场地平整碾压 —— 3:7灰土垫层—— 混凝土基层 —— 硅PU胶面层涂装 —— 灯具安装 —— 竣工验收 7.3、施工方法一、土方开挖土方开挖前仔细查阅开挖场区域地下管线资料，了解地下管线走向及标高，对影响开挖的管线进行处理、保护，并在相应位置做上警示标志，提醒开挖人员注意，开挖时派专人看护，土方开挖采用机械大面积开挖，土方开挖应由东向西从上往下分层分段依次进行，并按1:0.33放坡，在接近设计坑底标高应预留200~300mm厚的土层，边挖边修坡，挖至基坑底部时，人工清底土方并用手推车运至基坑上方，保证标高和不扰动土符合设计要求，开挖的土方采用机械及时运出场外；土方开挖应做到即挖即运，且装车不宜过满，实行土不落地原则，以防止土石方在运输过程中散落。二、基础处理 ①、土方开挖完毕后，篮球场基坑下沉部位先干插600mm厚片石，其基础深度也相应的增加； ②、基坑杂物清理干净后，分层分段夯实1m厚素土，在上部做3:7灰土垫层1m厚，灰土配合比应符合设计规定，多用人工翻拌，不得少于3遍，达到均匀，颜色一致,铺灰应当分层分段夯筑，且不得隔日夯压。三、基层施工模板工程；基层边模可采用10＃槽钢或100mm×100mm方木模板，模板背后用钢钎或方木固定。钢筋工程；钢筋接头可采用绑扎搭接，其搭接长度应符合设计及相应施工规范规定。底板上、下层双向受力钢筋应逐点绑扎，不得跳扣绑扎。底板上、下层钢筋间设马凳铁件支撑，马凳间距应根据底板厚度不同而确定，一般为600㎜～1200㎜。钢筋保护层应用砂浆垫块或塑料卡扣固定，使保护层厚度符合设计要求。混凝土工程：混凝土应连续浇灌，不得留设施工缝；采取压茬赶浆的方法浇筑，采用平板振捣器振捣密实，根据标高控制线，进行表面刮杠找平，木抹搓压拍实，待混凝土强度达到1.2MPa后方可进行下道工序施工。混凝土浇筑完毕，及时用平板振捣器和刮杠将混凝土表面刮平，排除表面泌水。待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立即覆盖养生。混凝土养护：混凝土的养护应避免混凝土早期脱水和养护过程中缺水。常温下，混凝土采用覆盖浇水养护，每天浇水次数应能保证混凝土表面始终处于湿润状态，养护时间对于普通混凝土不得少于7d，其他有抗渗要求的混凝土不得少于14d。砼浇筑完成12 小时后进行面覆麻袋片浇水养护，气温较高时，砼浇筑完成4 小时后开始养护，养护期为浇水养护7 天后自然养护。水泥砂浆找平层施工；先将基层表面上的松散杂物清理干净，凸出基层表面上的灰渣等粘结物要铲平，不得影响找平层的有效厚度。经洒水湿润后，根据坡度要求，进行拉线找坡，按1m~2m贴点标高，铺抹找平砂浆时，先按水流方向以间距1m~2m冲筋，并设置找平层分隔缝，宽度一般为20㎜，铺装水泥砂浆时按分隔块装灰、铺平，用刮抗靠冲筋条刮平，找坡后用木抹子搓平，铁抹子压光。待浮水沉失后，再用铁抹子压第二遍即可。找平层、压实以后24h可浇水养护，一般养护期为7d，经干燥后可铺设硅胶面层。四、篮球场PU硅胶耐磨层施工 ①、弹性层：弹性层（TB-002）为单组份材料，只需用稀释剂调节合适施工稠度，用齿刮板涂刮于基面，每道涂刮厚度不能超过2mm，每道涂刮时间间隔为前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮到新要求厚度。 ②、加强层：加强层（TB-003）为单组份材料，施工使用方法与弹性层一致。 ③、面层：面层（TB-205）为双组份材料，必须按规定比例把A、B两组份充分搅拌均匀，可加入少量水调节合适施工稠度，用胶刮板分2～3道刮涂于加强层表面。表面需粗糙的可以加入≤30%面层专用砂，应先将A组份与专用砂搅拌均匀再加入B组充分混合均匀后刮涂。面层施工用料必须足量，否则会直接影响使用效果及使用期限。应避免烈日及表面温度过高情况下施工，保证表面效果。排水沟施工方法 ①、排水沟施工工艺流程：定位放线测量→人工沟槽开挖→C15砼垫层→排水沟浇筑→防水→灌水、通水试验→回填土→排水沟井蓖安装。 1、定位放线测量（1）、定位原则：根据地下原有建筑物、管线和设计图纸实际情况，充分研究分析，合理布局，充分考虑现行国家规范规定的各种管线的间距要求，现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。（2）、定基堆点：按照交接的永久性水准点，将施工水准点设在稳固和通视之处，距离沟边10m左右，沿沟槽方向定出沟槽中心线和检查井的中心点，并与固定的建筑物相连。新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记，核对新旧排水沟的底标高是否合适。（3）、测量放线：根据导线桩测定沟槽的中心线，在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩，用两个控制点控制此桩，将检查井位置相继用短木桩钉出。根据设计坡度计算挖槽深度，放出上开口挖槽线，测定检查井等附属构筑物的位置。 2、沟槽开挖（1）、槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。（2）、用开挖沟槽后，当天不能进行下一道工序作业时，沟底应留出200mm左右的一层土不挖，待下道工序前用人工清底。（3）、沟槽土方应堆在沟槽的一侧，便于下道工序作业。（4）、堆土底边与沟槽边应保持一定的距离，不得小于1.0m，堆土高度应小于1.5m。 3、基底处理 (1) 、地基处理应按设计规定进行，施工中遇到与设计不符的松软地基及杂土层等情况，应会同设计人员协商解决。 (2) 、挖槽应控制槽底高程，槽底局部超挖宜按以下方法处理： a、含水量接近最佳含水量的疏干槽超挖深度小于或等于150mm时，可用含水量接近最佳含水量的挖槽原土回填夯实，其压实度不低于原天然地基上的密实度，或用石灰土处理，其压实度不应低于95%。 b、槽底有地下水或地基土壤含水量较大，不适于压实时，可采用天然级配砂石回填夯实。 3、排水沟浇筑二）、施工要点（1）槽底经验收合格后，即进行支模，按设计规定垫层宽度，高度，几何尺寸支好模板，模板以钢模为主，木模为辅，后背用木方及架子管连接固定，支撑木与槽帮垫好木楔子固定，使整体模板牢固可靠，模板内侧每隔5米加净距支撑木，保证结构尺寸准确，经业主验收合格后，进行浇筑沟槽混凝土。（2）钢筋绑扎：在平基强度达到5MPa以上进行钢筋绑扎，绑扎时按设计钢筋间距尺寸，在垫层上弹线，控制钢筋间距，且每隔1.5米间距设架立筋一道，保持上层钢筋的整体平整和钢筋的净保护层的要求。同时用同标号砂浆垫块把底层网筋托起达到钢筋净保护层要求。（3）钢筋绑扎安装：钢筋绑扎按设计规定铺筋，交点特别是双向受力筋必须全部绑扎牢靠，同时保证受力筋不产生偏移。（5）施工缝：在弹钢筋位置线的同时，根据设计要求弹出施工缝正确位置线，施工缝的间隙尺寸应符合设计要求，安装止水带位置应正确牢固，浇筑混凝土过程中，应保证止水带不变位、不垂、不浮，止水带附近混凝土应振捣密实。（6）支模浇筑混凝土：按设计规定结构尺寸支装模板，模板垂直平整、牢固可靠，浇筑混凝土时采用夯振捣或平板振捣器，木抹搓平，达到施工技术规范要求。（4）、防水施工 (1) 、沟槽防水采用不少于两层水泥砂浆。抹灰厚度应为20~30mm。 (2)、水泥砂浆抹面应分两道抹成。第一道砂浆抹成后，用杠尺刮平，并将表面划出纹道，完成后间隔48h，进行第二道抹面。第二道砂浆应分两遍压实赶光完成。 (3)、抹面的施工接茬应留成阶梯形茬，上、下层接茬应错开，留茬的位置应离开交留处150mm以上。接茬时，应先将留茬均匀的涂刷水泥浆一道，然后按照层次操作程序层层搭茬，接茬应严密。 (4)、水泥砂浆抹面完成后，应进行养护。抹面砂浆终凝后，应保持表面湿润，宜每隔4h洒水一次，养护时间宜为14d。八、电气安装工程 8.1球场灯具安装 —— 安装前检查 ⑴ 产品外观检查合格。灯杆涂层完整，根部接线盒盒盖紧固件和内置接线端子、开关等器件齐全，盒盖密封垫片完整。灯柱内设有专用接地螺栓，地脚螺栓孔位置符合提供的附图尺寸，允许偏差为±2mm； ⑵ 灯具查验合格证，气体放电灯具有随带技术文件，灯具涂层完整，无损伤，附件、合格证齐全； ⑶ 对成套灯具的绝缘电阻、内部接线等*能进行现场抽样检测，灯具的绝缘阻值不小于2MΩ； ⑷ 产品的技术资料是否齐全； ⑸ 外观检查是否合格。 —— 安装技术要求 ⑴ 具安装位置、标高符合图纸和施工验收规范要求； ⑵ 及其附件应配套使用，安装位置应便于检查和维修； ⑶ 灯架安装应牢固可*，每个灯架固定用的螺栓不应少于两个。 ⑷ 金卤灯底座螺栓固定牢固，灯具固定牢固。 —— 灯杆基础接地灯杆基础为钢筋混凝土独立基础，内设水平环向钢筋，并预埋有地脚螺栓。 ⑴ 现场水平钢筋网铺好后，将水平钢筋网对角“十字”型点焊。 ⑵ 直方向用两根φ10圆钢与水平环向钢筋做搭接焊，焊接长度不小于6cm，双面焊接。 ⑶ 当地脚螺栓安装完后，将两根地脚螺栓与已焊接的垂直方向两根φ10圆钢焊通，焊接长度不小于6cm，双面焊接。 ⑷ 每个路灯基础单独接地后通过40*4的接地扁钢与等电位联接端子板连接； ⑸ 焊接时，焊缝不应有夹渣、咬边、气孔及未焊透现象。 —— 立杆及灯具安装在基础验收合格后开始进行立杆和安装灯具。安装工序为：灯具灯柱运输和检查——立杆——灯具安装——接线，灯杆使用汽车吊起吊就位进行安装。 ⑴ 立杆前应将灯线穿入灯柱内，灯线应留够长度。 ⑵ 爬梯组装好后，用吊装带系住灯杆上端1/3处，并在吊装带处系一根牵引绳，以便控制方向； ⑶ 吊装时，用汽车吊慢慢起吊，灯头部分应先升起，并用人扶着，灯杆立起后慢慢落下，使灯杆底板安装孔对好地脚螺栓； ⑷ 灯杆立起后，将地脚螺栓的螺帽戴上，但不紧固，用两根水平尺测试灯杆立柱是否垂直，若不平需用薄钢板垫； ⑸ 灯柱固定好后开始安装灯具，用云梯将人和灯具送至灯具安装高度，按照设计要求将灯具安装固定在灯臂上。 ⑹ 配线所采用的电缆、导线型号、规格应符合设计要求。配线的布置应符合设计规范； ⑺ 灯杆的立杆接线孔上带有接线柱，可直接将电缆接在接线柱上，接线应紧固，2.5mmP2P软线压接线鼻子，压接牢固； ⑻ 电缆为三芯，其颜色应区分：相线只能为黄、绿、红三种颜色，零线为黑色，保护接地线为黄绿双色线，接地线紧固压接在灯杆接地螺栓上。八、质量控制措施 ⑴ 对原材料、成品、半成品实行质量控制。从采购员进货，货物保管、发放各渠道保持按规定进行质量验收及数量验收，以确保其质量合乎要求，不合格产品禁止使用，所有主要材料应向业主提供《建筑材料使用审批及验收单》。 ⑵ 各分部分项工程的施工工艺实现跟踪检查进行质量控制，检查技术交底，操作规程及操作质量。 ⑶ 每道工序结束后都要先进行施工方自检，做好自检记录，然后由业主检查验收，协商一致后方可进行下一工序施工。隐蔽工程应提前一天通知业主现场代表进行隐蔽验收，否则不能自行隐蔽。 ⑷ 电安装工程在施工中应特别注意：“露”，“堵”，“锈”等问题。 ⑸ 要加强成品保护工作，成品保护最主要的措施是各项工序按正常工序施工。九、安全保证措施 1) 加强职工的安全教育，提高工人的安全意识，坚决贯彻施工现场“安全第一，预防为主”的方针。 2) 进入施工现场必须经过安全培训，遵守施工规范要求。 3) 加强安全技术交底，设置安全员，加大检查力度。 4) 特殊工种必须持证上岗，严禁违章作业。 5) 进入工作岗位后，根据自己的施工区域和工作对象，必须佩戴并正确使用安全防护用品。 6) 现场的用电设施必须有漏电保护装置，并有专业人员保养维修。 7) 对现场的机械、机具必须定期检查，不带故障运行和使用。十、环保控制措施 1、由于本工程位于职工生活区，对安全、环境文明施工管理方面的要求很高，所以在运输物料时，土方车辆必须覆盖，避免在运输中遗撒；土方运输车辆出厂前应进行清扫，现场大门在有条件的情况下，设置简易洗车装置，洗车污水应经沉淀后排出，土方施工期间指派专人负责现场土方开挖。 2、开挖土方和沟槽堆土时严禁掩埋消火栓、地面井盖及雨水口，不得掩埋测量标志及道路附属的构筑物等。 2、施工人员进场前通过培训，提高环保意识，树立环保思想。 3、施工单位应设置环保班组，保护草坪，周围环境不受污染。 4、现场施工时不破坏花草树木，不乱扔弃垃圾。 5、建筑垃圾集中收集运至业主指定地点避免污染环境。 6、现场建筑材料堆放整齐、木板、木方堆置在指定地点，保护好现有绿地。 7、安排专人负责出入口处的保洁，及时清扫掉落的土渣，并在每次下班收工前用清水清洁出入口处。 8、严格控制施工时间，避免与居民休息时间交叉造成噪声污染。 9、建筑垃圾如碎砖头、混凝土块、水泥袋等物品应分类、集中处理，不得随意乱扔。 10、施工现场临时道路应经常洒水，防止车辆进出时出现扬尘现象。序号日期分项工程名称 5月份 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 球场砼破除 2 土方开挖 3 素土换填 4 3:7灰土碾压 5 球场C25砼 6 模板工程 7 钢筋工程 8 面层磨光 9 硅PU耐磨层 10 人工挖沟槽 11 C15砼垫 12 垫层模板 13 沟钢筋 14 C25砼沟 15 沟壁模板 16 井蓖安装 17 抹防水砂浆 18 回填土 19 20 附件二
