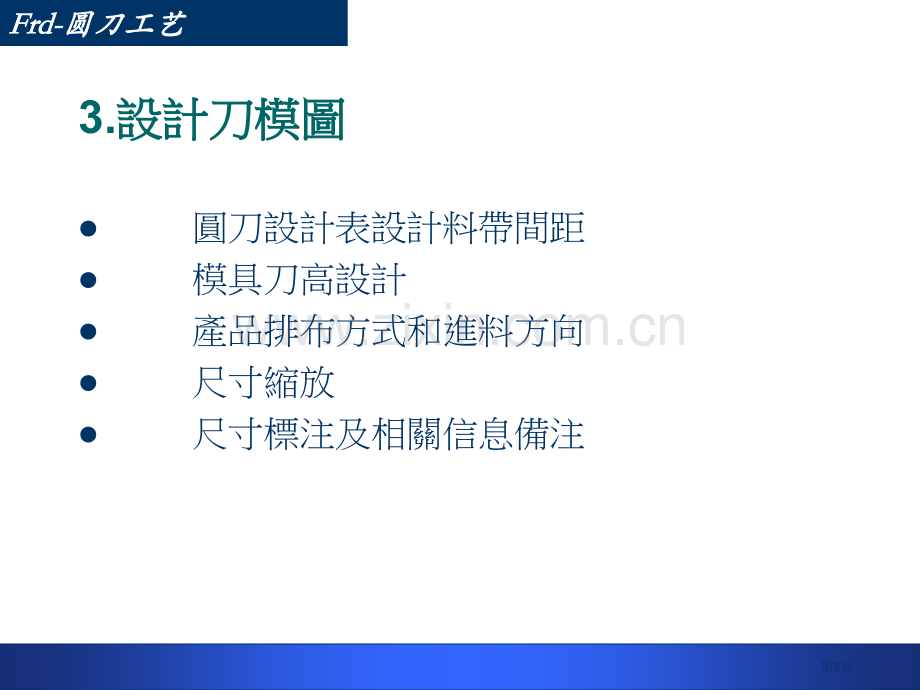

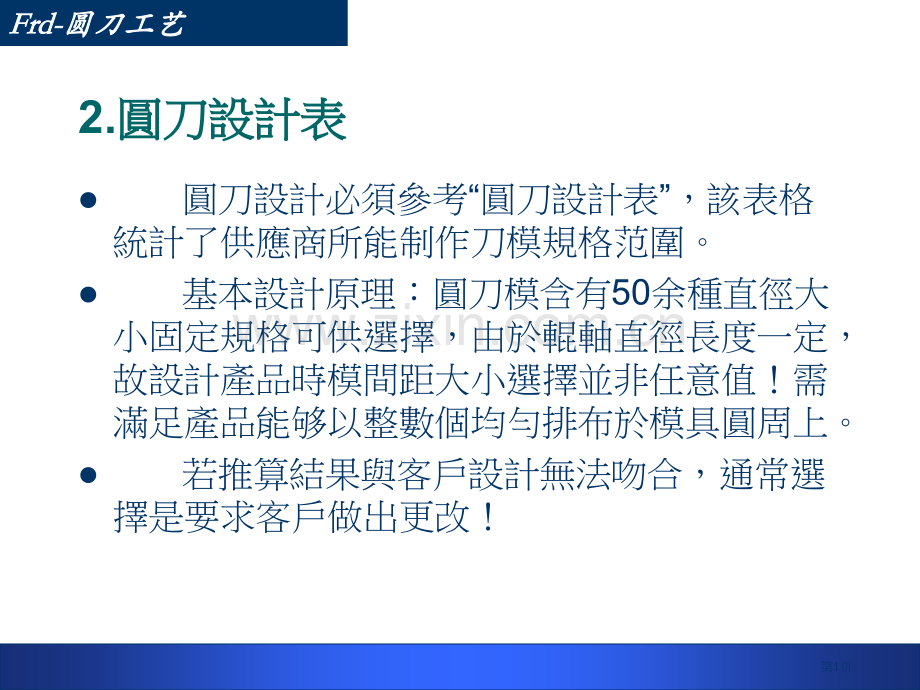

Frd-Frd-圆刀工艺圆刀工艺2.圓刀設計表圓刀設計表l 圓刀設計必須參考“圓刀設計表”，該表格統計了供應商所能制作刀模規格范圍。l 基本設計原理：圓刀模含有50余種直徑大小固定規格可供選擇，由於輥軸直徑長度一定，故設計產品時模間距大小選擇並非任意值！需滿足產品能够以整數個均勻排布於模具圓周上。l 若推算結果與客戶設計無法吻合，通常選擇是要求客戶做出更改！第1页Frd-Frd-圆刀工艺圆刀工艺3.設計刀模圖設計刀模圖l 圓刀設計表設計料帶間距l 模具刀高設計l 產品排布方式和進料方向l 尺寸縮放l 尺寸標注及相關信息備注第2页Frd-Frd-圆刀工艺圆刀工艺第3页Frd-Frd-圆刀工艺圆刀工艺第4页Frd-Frd-圆刀工艺圆刀工艺4.模具特征模具特征l1.最優化設計范圍為：70齒90齒;l2.料帶寬度250mm;l3.嚴格按照輔材規格設計刀高;l4.設計圖檔需標明產品各層基材材質&基材厚度;l5.料帶圖檔需注明出料方向。第5页Frd-Frd-圆刀工艺圆刀工艺刀具知识刀具知识第一节第一节 刀具介绍刀具介绍 采取铣削或电火花加工。两侧有支撑环和轴承台，中间是刀刃，在一侧有驱动齿轮。第6页Frd-Frd-圆刀工艺圆刀工艺 旋转模刀具特点是高硬度旋转模刀具特点是高硬度，怕冲击，压力加大后磨损加剧。所，怕冲击，压力加大后磨损加剧。所以使用过和中要尤其注意不要对刀刃有任何磕碰，时刻保持支撑以使用过和中要尤其注意不要对刀刃有任何磕碰，时刻保持支撑环，刀具及支撑轴清洁。不得使用过大刀压。环，刀具及支撑轴清洁。不得使用过大刀压。2刀具分类刀具分类依据用途可分为三类，切胶刀具（依据用途可分为三类，切胶刀具（loop tool）、轮廓刀具（）、轮廓刀具（contour tool）和提取刀具（）和提取刀具（pick up tool）轮廓刀轮廓刀切胶刀切胶刀提取与顶出刀提取与顶出刀第7页Frd-Frd-圆刀工艺圆刀工艺2-3.模治具設計模治具設計單鋒刀單鋒刀l針對特殊產品制作單鋒刀，單鋒刀：為防止模具刀體對產品擠壓而影響產品品質，特意將刀鋒一側角度做小。（常見有零度、5度、7.5度、10度等）第8页Frd-Frd-圆刀工艺圆刀工艺2-3.模治具設計模治具設計單鋒刀單鋒刀l成型原理 該側零度角刀鋒對產品作用力F比較小，減少不一样層次材料錯位、擠膠、變形。該側刀鋒角度對產品擠壓，導致產品脫層，形成溢膠、變形、偏位等現象。第9页Frd-Frd-圆刀工艺圆刀工艺一一圓刀去廢工藝圓刀去廢工藝l 輪轉模切排廢工藝是產品設計及生產操作中關鍵考慮原因去廢工藝設計通常在模具設計時就已經考慮完備去廢工藝可行性評估也是料件導入圓刀生產主要參考l 去廢工藝基本可分為以下四種方式：普通去廢工藝、提取輥去廢工藝、疊刀工藝吹氣模具工藝以及其它去廢工藝。第10页Frd-Frd-圆刀工艺圆刀工艺1.普通去廢工藝普通去廢工藝l 普通去廢工藝刀模通常採用半斷設計。成型後剝離料帶，成型廢孔留在底紙料帶（通常為離型膜）上，從而達到去廢目标。第11页Frd-Frd-圆刀工艺圆刀工艺普通去廢工藝流程圖第12页Frd-Frd-圆刀工艺圆刀工艺普通去廢工藝模具設計圖第13页Frd-Frd-圆刀工艺圆刀工艺2.提取輥去廢工藝提取輥去廢工藝l 提取輥去廢工藝對與廢孔較大產品較為適用，具體大小無定論。此方法免與更換底紙，須注意輔材選擇！第14页Frd-Frd-圆刀工艺圆刀工艺提取輥去廢工藝流程第15页Frd-Frd-圆刀工艺圆刀工艺提取輥刀設計方法第16页Frd-Frd-圆刀工艺圆刀工艺3.疊刀工藝疊刀工藝l 通常有需要雙面披膠產品，且雙面所披膠材不一样，形狀也不一样，使用疊刀工藝能夠很好解決此類問題。第17页Frd-Frd-圆刀工艺圆刀工艺4.其它去廢工藝其它去廢工藝l1）吹氣式模具設計工藝l2）吸氣式模具設計工藝l3）特殊輔材去廢工藝第18页Frd-Frd-圆刀工艺圆刀工艺第19页Frd-Frd-圆刀工艺圆刀工艺2-1.模治具設計模治具設計真空吸廢刀真空吸廢刀刀體內抽風營造低壓環境，如圖小孔廢料在外面高壓狀態作用下，吸到刀體內部排走。刀體內框掏空，1、能够造成低壓環境、內外壁能够形成壓力差；2、同時，也是廢料排廢通道；l真空刀：就是將刀體掏空，在刀體內腔制作成低壓狀態，通過刀體內外壓力差來吸除廢料。第20页Frd-Frd-圆刀工艺圆刀工艺2-1.模治具設計模治具設計真空吸廢刀真空吸廢刀廢料通過軸頭套筒排出。減少手工去孔工時，節省成本。第21页Frd-Frd-圆刀工艺圆刀工艺二 圓刀模具自動吸廢 隨著我處技術積累，對問題解決也有了一定基礎，改进歷程以下：隨著我處技術積累，對問題解決也有了一定基礎，改进歷程以下：模腔排廢問題在經過與供應商屡次檢討，得出能够在模具本身開出一個模腔排廢問題在經過與供應商屡次檢討，得出能够在模具本身開出一個通道，如圖：通道，如圖：去廢通道第22页Frd-Frd-圆刀工艺圆刀工艺二 圓刀模具自動吸廢 在對去廢時選擇內孔大小，依據開模經驗+實際操作（含平刀）以97008內孔做出吸廢模具，內孔3.4*2，如圖：產品內孔，在經過實操產品內孔，在經過實操 驗証下總結出內孔驗証下總結出內孔4MM*3MM尺寸內去廢尺寸內去廢OK第23页Frd-Frd-圆刀工艺圆刀工艺二 圓刀模具自動吸廢 模腔裡廢料多少和去廢效果，同樣也須經過理論與實操，去廢效果須選擇比較粘性膠，看效果圖：在正常生產狀況下去廢效果100，此廢料是在生產40K產品時取出，証明完全能够滿足我處實際生產！第24页Frd-Frd-圆刀工艺圆刀工艺2-2.模治具設計模治具設計鈍化刀鈍化刀s鈍化刀成型產品鈍化刀成型產品80931第25页Frd-Frd-圆刀工艺圆刀工艺2-2.模治具設計模治具設計鈍化刀鈍化刀鈍鈍鈍鈍化化化化刀刀刀刀成成成成型型型型工工工工藝藝藝藝流流流流程程程程第26页
