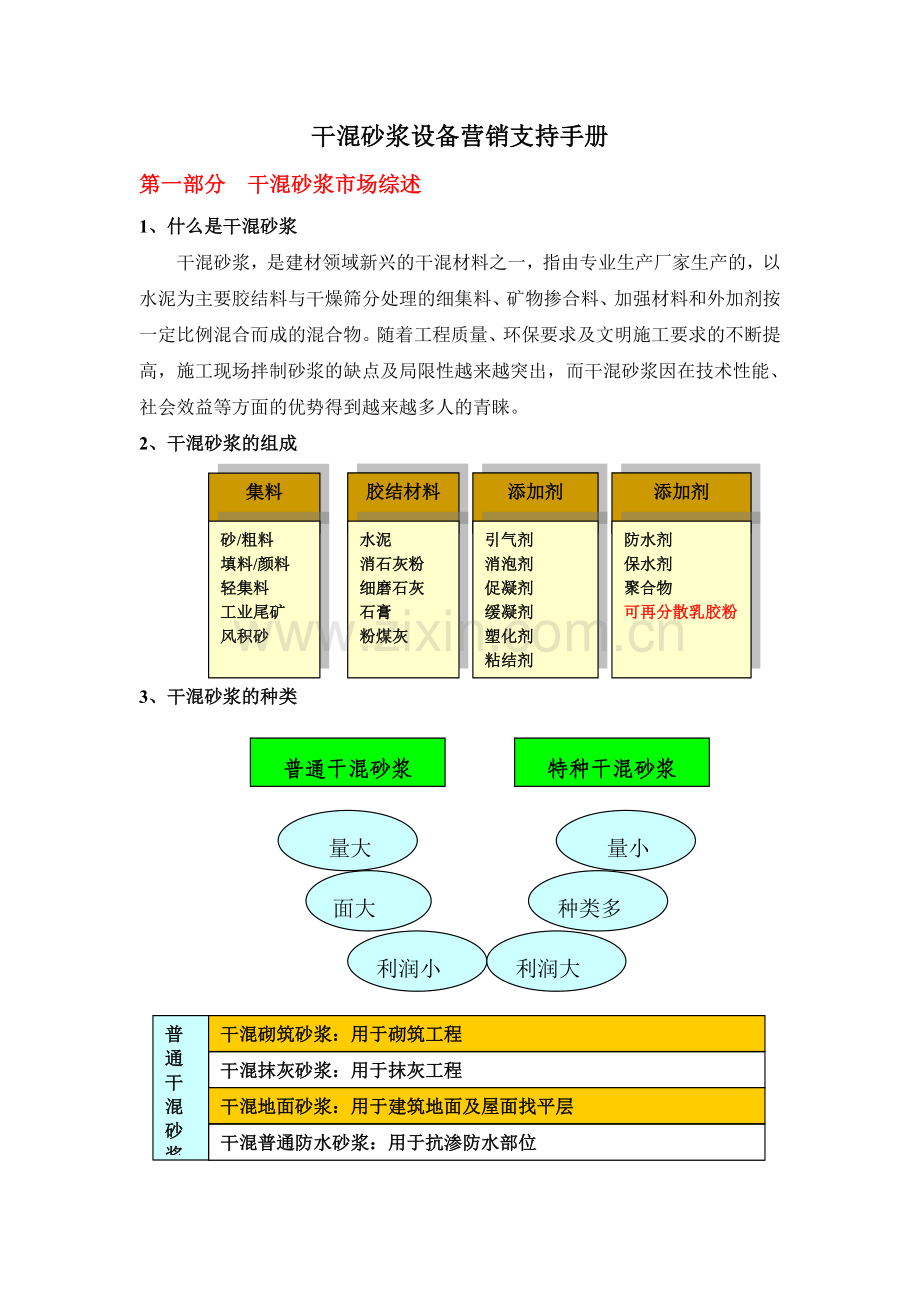

干混砂浆设备营销支持手册
第一部分 干混砂浆市场综述
1、什么是干混砂浆
干混砂浆，是建材领域新兴的干混材料之一，指由专业生产厂家生产的，以水泥为主要胶结料与干燥筛分处理的细集料、矿物掺合料、加强材料和外加剂按一定比例混合而成的混合物。随着工程质量、环保要求及文明施工要求的不断提高，施工现场拌制砂浆的缺点及局限性越来越突出，而干混砂浆因在技术性能、社会效益等方面的优势得到越来越多人的青睐。
2、干混砂浆的组成
添加剂
砂/粗料
填料/颜料
轻集料
工业尾矿
风积砂
添加剂
胶结材料
集料
引气剂
消泡剂
促凝剂
缓凝剂
塑化剂
粘结剂
水泥
消石灰粉
细磨石灰
石膏
粉煤灰

防水剂
保水剂
聚合物
可再分散乳胶粉

3、干混砂浆的种类
面大
利润小
特种干混砂浆
普通干混砂浆
量小

量大

种类多

利润大

普
通
干
混
砂
浆
干混砌筑砂浆：用于砌筑工程

干混抹灰砂浆：用于抹灰工程

干混地面砂浆：用于建筑地面及屋面找平层

干混普通防水砂浆：用于抗渗防水部位

特

种

干

混

砂

浆
干混瓷砖粘结砂浆：用于陶瓷墙地砖粘结

干混耐磨地坪砂浆：用于混凝土耐磨地面

干混届面处理砂浆：用于改善基面粘结性能

干混特种防水砂浆：用于特殊抗渗防水

干混自流平砂浆：用于地面、能流动找平

干混灌浆砂浆：用于设备基础二次灌浆等

干混外保温配套砂浆：用于聚苯板外墙保温

干混聚苯颗粒保温砂浆：用于外墙保温隔热

干混EPS钢丝网架板保温砂浆：用于外墙保温

4、干混砂浆优势
4.1生产质量有保证
　　干混砂浆有专业厂家生产，有固定的场所，有成套的设备，有精确的计量，有完善的质量控制体系。如完善的计算机控制系统确保整个生产过程准确稳定。河砂的烘干控制了砂的含水量（一般要求≤0.5%）、除尘控制了砂的含泥量（一般要求≤0.5%）？、筛分控制了级配（一般生产所需的砂粒径小于4mm，并将其分几个区间分别贮存，在生产时再按产品所需进行合理级配）。精确的电脑控制计量，保证了原材料秤量的准确性。强制机械拌合保证了各物料混合均匀。规范严格的品质检验使产品品质均衡。如此多种措施，充分保证了产品质量。
4.2施工性能与质量优越
　　干混砂浆根据产品种类及性能要求，特定设计配合比并添加多种外加剂进行改性，如常用的外加剂有纤维素醚、可再分散乳胶粉、触变润滑剂、消泡剂、引气剂、促凝剂、憎水剂等。改性的砂浆具有优异的施工性能和品质，良好的和易性方便砌筑、抹灰和泵送，提高施工效率，如手工批荡抹灰10m2/h，机械施工40m2/h；砌筑时一次铺浆长度大大增加。由于其优异的施工性能和品质使施工质量提高，施工层厚度降低，节约材料。施工质量的提高使得维修返工的机会大大减少，同时也可以降低建筑物的长期维护费用。
4.3产品种类齐全满足各种不同工程要求
　　干混砂浆生产企业可以根据不同的基体材料和功能要求设计配方，如针对各种吸水率较大的加气混凝土砌块、灰砂砖、陶粒混凝土空心砌块、粉煤灰砖等墙体材料设计的高保水性砌筑与抹灰砂浆；用于地面要求高平整度的自流平地台砂浆等。亦可满足多种功能性要求，如保温、抗渗、灌浆、修补、装饰等，据不完全统计干粉砂浆的种类已有50多种。
4.4高质环保的材料具有明显的社会效益
　　其一干混砂浆是工厂预拌的材料，只须在工地加水搅拌均匀即可使用，且扬尘极少，更环保。其二因其施工质量优异，将极大增加承建商和广大业主的信心，其三因其优异的操作性能，施工速度快，工人劳动强度低，现场扬尘少，有利工人身体健康，更符合我国“以人为本”的宗旨。其四符合我国发展散装水泥的需要。
5、干混砂浆用量市场预测
2002-2006年，我国共完成住宅建设面积104亿平方米，其中2006年就完成了21.2亿平方米。每年以15.5%的速度递增。2008年北京奥运会的成功举行和2010年世博会的举办，为干混砂浆发展提供非常好的契机，中国将会是世界上商品化砂浆应用量最大的国家之一。预计今后5年我国的建设面积将翻一番，达到208亿平方米。
据上海建科院统计，不同结构形式建筑物的砂浆总用量为：
多层砌筑建筑----0.20m3/m2
高层建筑--------0.09 m3/m2
按此砂浆用量水平，我们以70亿平方米为基准，计算未来5年的普通砂浆需求量；
（1）未来5年砂浆的需求量（按照多层占50%，高层占50%计算）
（0.2×50%+0.09×50%）×70=10.15（亿立方米）
（2）假设干混砂浆占整个砂浆需求量的1/5，则未来5年干混砂浆需求量：
10.15×20%=2.03（亿立方米）=2.03×1.4=2.842（亿吨）
（3）假设普通干混砂浆占整个干混砂浆需求量的50%，则未来5年普通干混砂浆需求量：
2.842×50%=1.421（亿吨）
（4）平均每年普通砂浆的需求量：
1.421/5=0.2842（亿吨）=2842（亿吨）
截止2007年末，我国规模以上（干砂浆产能在2万吨、湿砂浆产能在10万吨以上）的干混砂浆生产企业199家，投入运营的干砂浆搅拌机272台，实际产量达到641.2万吨。其中，普通砂浆471.56万吨，特种砂浆86.95万吨，存在2542万吨的缺口，市场缺口很大，随着干混砂浆的普及推广，其在建筑工程上的应用比例也会逐年提高，预计会以20%的速度递增，其市场前景更加广阔。
6、 禁止现场搅拌砂浆的相关政策
2007年6月6日，商务部、公安部、建设部等六部委联合发布商改发（2007）205号文件《关于在部分城市限期禁止现场搅拌砂浆工作的通知》。第一批北京等10个城市从2007年9月1日起禁止施工现场使用水泥搅拌砂浆；第二批重庆等33个城市从2008年7月1日 起禁止在施工现场使用水泥搅拌砂浆；第三批长春等84个城市从2009年7月1日起禁止施工现场使用水泥搅拌砂浆。
7、 干混砂浆设备
干混砂浆设备

施工设备
物流设备
生产设备

Ø 搅拌机
Ø 砂浆泵
Ø 其它
Ø 砂浆运输车
Ø 背罐车
Ø 移动砂浆筒仓
Ø 楼式结构
Ø 阶梯式结构
Ø 站式结构

生产设备具体适用范围如下表：
项目
名称
适用范围
备注
生产
设备
楼式结构
适合生产精细特种干混砂浆，亦可生产全系普通沙浆产品，占地小，便于扩展，生产灵活性最高，生产流程简单，降低操作和维护费用，
投资较大
阶梯式结构
适合生产精细特种干混砂浆，亦可生产全系普通砂浆产品，方便扩充原料仓，对地面压力小，减少钢结构投资，高度低
投资中等
站式结构
适合于简单灵活的普通干混砂浆产品的生产，亦可生产精细度要求不高的特种砂浆
投资较小

8、 干粉砂浆生产设备的构成
8
全自动电脑控制系统
7
除尘系统
6
成品包装系统及散装系统
5
搅拌系统
4
输送系统

3
计量系统
2
原料储存系统
1
砂预处理系统
生产设备
流程

干混砂浆生产设备的工艺流程如下：
掺和料
水泥
添加剂2
砂
添加剂1

机械或气力输送
贮存
机械输送
贮存
散装水泥车

水泥筒仓
掺和料筒仓
烘干机
筒仓
机械输送

贮存
计量称
计量称
计量称
计量称

筛分机械输送

干砂筒仓

计量称

强力混合机

检验合格
散装车运出厂
检验合格
成品仓

出厂
成品站
包装机

9、干混砂浆设备发展趋势分析
9.1成套化
每次干混砂浆的施工，从干混砂浆的搅拌生产、运输到泵送，需要各干混砂浆设备的协同作战，干混砂浆生产、物流、施工设备的成套配置、成套服务、可靠的质量，一条龙的放心使用方案是您最佳的选择，配置更完善、价格更优惠、服务更省心。
9.2个性化定制
根据您的产品配方要求及不同的投资规模和场地环境，量身定制，提供给您高性价比的生产设备方案。
9.3环保节能
节能减排，保护环境是大势所趋，干混砂浆的生产过程中产生的扬尘很多，环保节能的设备更符合可持续发展目标，更容易获得客户的青睐。
9.4维护及运行成本更低
易损件使用寿命长，更加耐用，维护简便。

第二部分 中联干混砂浆设备介绍
一、整体优势
1、成套设备供应商
中联重科为您提供涵盖生产、物流、施工的整套干混砂浆设备，是国内目前唯一一家干混砂浆成套设备供应商。
2、 配置高端，性能可靠稳定
Ø 零部件全球采购，关键部件采用国际知名品牌产品，品质稳定可靠；
Ø 所有制作材料全部符合设计要求和相关国家标准；
Ø 所有结构件油漆前采用预处理并标识规范；
Ø 对站制作、安装、调试进行全过程质量监控。
3、设备个性化定制程度高
Ø 根据成品物料的性质为您设计个性化的工厂布局，
Ø 根据您的产品性质及您的年产量及投资情况，我们将为您提供最优的布局方案，
Ø 为您量身定制的解决方案，可解决各种原料制备(包括物料的装卸、运输、干燥、筛分、分级等)，
Ø 根据您的配方物料性质，设计制作高精度的计量系统，为您的生产成本控制提供保证，
Ø 为您提供最佳的输送设备（皮带输送机、槽型螺旋输送机、斗式提升机、旋转给料器）。
Ø 根据您的产品使用情况，为您提供散装系统、成品仓或包装系统。
4、设备绿色节能环保
最优的结构方案设计，系统性能稳定可靠，是设备节能运行的重要保证，同时各种类型的除尘器，最大程度地满足设备的除尘，有效地保证设备绿色节能环保地运行。
5、强大的品牌支持
中联重工科技发展股份有限公司是中国工程机械装备制造龙头企业，全国首批103家创新型试点企业之一。相比其它竞争对手，中联重科的品牌知名度更高，能为客户提供更可靠和全方位的保障。
6、完善的服务网络
中联重科在国内设有27个分公司，120个服务站，136个服务点，发达区域按照以服务站为中心向周围辐射150公里的间距设立服务站，增强服务及时性。全国设有100个驻外仓库，3亿余元配件储备，超市化管理，率先在同行业中采用电脑联网对驻进行外仓库管理，充分保证用户对配件的要求。

二、产品型谱介绍
1、现有型谱
名称
型号
备注
干混砂浆搅拌站（楼）
FLL40
楼式搅拌站，搅拌主机为犁刀式搅拌机，生产率为40吨/小时
FLL60
楼式搅拌站，搅拌主机为犁刀式搅拌机，生产率为60吨/小时
FJL40
阶梯式搅拌站，搅拌主机为犁刀式搅拌机，生产率为40吨/小时
FJL60
阶梯式搅拌站，搅拌主机为犁刀式搅拌机，生产率为60吨/小时
FJL80
阶梯式搅拌站，搅拌主机为犁刀式搅拌机，生产率为80吨/小时
FJW40
阶梯式搅拌站，搅拌主机为无重力式搅拌机，生产率为40吨/小时
FJW60
阶梯式搅拌站，搅拌主机为无重力式搅拌机，生产率为60吨/小时
FJW80
阶梯式搅拌站，搅拌主机为无重力式搅拌机，生产率为80吨/小时
FZL40
站式搅拌站，搅拌主机为犁刀式搅拌机，生产率为40吨/小时
FZL60
站式搅拌站，搅拌主机为犁刀式搅拌机，生产率为60吨/小时
FZW40
站式搅拌站，搅拌主机为无重力式搅拌机，生产率为40吨/小时
FZW60
站式搅拌站，搅拌主机为无重力式搅拌机，生产率为60吨/小时
干混砂浆运输车
ZLJ5250GHS
25吨干混砂浆运输车
干混砂浆移动筒仓
ZLJ22G
22方移动筒仓
背罐车
ZLJ5120ZBG
12吨背罐车

2、型号解释
2.1 干混砂浆生产设备的型号及意义
F □ □ □□

生产率t/h（单机）
L表示犁刀式搅拌主机，W表示无重力式搅拌主机
L表示楼式，J表示阶梯式，Z表示站式
干混砂浆
例：FLL40表示干混砂浆搅拌楼，搅拌主机为犁刀式搅拌机，生产率为每小时40吨。
2.2 干混砂浆运输车型号及意义
Z L J 5 □□ 0 G HS 混砂
罐式
序列号
总质量，吨
特种车辆
中联集团
例：ZLJ5250GHS表示中联集团25吨干混砂浆运输车。
2.3 干混砂浆移动筒仓
Z L J □□ G
罐式
容积，m3
中联集团
例：ZLJ22G表示中联集团22m3移动筒仓。

2.4 背罐车
Z L J 5 □□ 0 Z B G 背罐
举升式
序列号
总质量， 吨
特种车辆
中联集团
例：ZLJ5120ZBG表示中联集团12吨背罐车。

三、核心部件性能描述
1、生产设备
1.1 更节能的三筒烘干机

三筒烘干机可适应煤、油、气等多种燃料，能烘干块状、粒状、粉状等多种物料，符合国家创建环境友好型、资源节约型社会的政策，是替代传统烘干设备的环保节能产品。
Ø 自成保温系统，减少散热损失，热效率高达80%（单筒烘干机热效率仅为38%），比单筒烘干节煤68%，
Ø 采用耐热耐磨合金钢板，比普通钢板耐磨4倍，使用寿命长，维护方便。
Ø 外筒体温度低于60℃（单筒烘干机外筒体温度高达150℃），有利于除尘设备使用时间长，可直接配套旋风除尘器和气箱脉冲布袋式除尘器。
Ø 比单筒烘干机整机长度缩短60%，减少设备占地面积，降低设备基础投资，投资较单筒烘干机降低50%左右，电耗降低60%。
Ø 采用托轮转动，无需大小齿轮传动。
Ø 热风炉可配套沸腾炉、喷煤炉、手烧炉，也可使用燃油、燃气炉。
1.2 性能优良的混合搅拌主机
干混砂浆搅拌主机是干混砂浆生产设备的核心部件，我公司主要配备国际知名品牌WAM的犁刀式搅拌机和上海双龙公司的无重力式双轴浆叶搅拌机。
搅拌机理：混合时，机内物料在刀片作用下，一方面沿筒体内壁作周向和径向运动，另一方面物料又沿刀片两侧面的法线方向飞溅，当物料流经飞刀时，被高速旋转的飞刀强烈抛散，在刀片和飞刀的复合作用下，使物料不停的对流、扩散、翻动，从而在极短的时间内达到均匀的混合。
上海WAM犁刀式搅拌机主要特点：（配图）
Ø 搅拌时间短，搅拌主轴转速达110～130转/分，效率高，搅拌均匀，填充率高达0.7，一般国产的填充率为0.6，主轴转速为50～60转/分。
Ø 混合精度高，各种物料的和易性及均匀度好，混合时不产生离析，
Ø 搅拌主机筒体及搅拌叶片采用的进口合金耐磨板，高速飞刀采用的是耐磨合金铸件，有极高的耐磨损性能，很大程度上提高搅拌主机的使用寿命。混合比可达到1：10000，甚至更好，能够最大程度地满足施工要求。
Ø 进口电机、减速机和液力偶合器，可带载实现软启动，对电路、所有传动部件提供保护，如轴、搅拌刀具、轴承、联轴器、减速机、电机等，并延长以上各部件的使用寿命。
Ø 搅拌刀和破碎刀经过耐磨处理，使用寿命长，可根据需要进行更换，而且非常方便。
Ø 传动部分采用C型布置，有独立支架。可避免无支架的垂直布置，使得轴端承受电机和减速重量，对轴、轴承和密封件的使用寿命造成不利影响。
Ø 设有专门的在线人工取样口，方便用户取样检测，并可根据产品的检测情况来调节搅拌主机的搅拌时间，并以最高的生产率来满足生产的要求。
Ø 搅拌的混规格齐全，搅拌容量从0.075m3到4.8m3（进口最大可到15m3）。
上海双龙公司的无重力式双轴浆叶搅拌机主要特点：
Ø 无重力双轴桨叶混合机有强烈、高效的特点，混合时间短，设计混合时间1~3分钟，1:1000投放比例均匀度大于95%；
Ø 主轴密封采用德国先进的迷宫式气压密封，有效解决了出料阀易漏料的问题。
Ø 规格齐全，从0.05m3到20m3全面推出；
Ø 专业制造经验与韩国先进技术的完美结合，使该种设备在全国处于领先地位。
Ø 卧式双轴的等速反向旋转，轴上特殊布置的浆叶保证物料径向、环向、轴向三向运动，形成复合循环，从而在极短时间内达到均匀混合。
1.3 精确、稳定、可靠的输送称量系统
计量的精确度对于干混砂浆产品的质量起着非常关键的作用，针对不同的物料和精度的差别，我们提供三种不同的计量输送方式，砂计量采用溜管输送方式，粉料采用变频螺旋机喂料+出口蝶阀控制方式，高精度的添加剂采取倾斜变频螺旋输送。
Ø 采用国际知名品牌托利多传感器，计量精确；
Ø 对精度要求较高的添加剂称量料斗采取隔振措施，减少震动对精度的影响。
Ø 采用气动浮化片技术和单（双）蝶阀控制组成的溜管物料输送技术，其中双蝶阀技术应用于量少的添加剂输送称量。
Ø 添加剂称误差为：10kg±1%（配料秤全量程的30%~100%之间时），最小量程及误差为2kg±50g。
1.4 满足多种需求的散装、包装系统
主要采用托利多包装机为主，亦可配置其它国产品牌产品。托利多包装机的主要特点是：
Ø 采用METTLER TOLEDO综合精度高、长期稳定性好、耐冲击的MTB系列称重传感器，Panther工业称重控制终端以及可编程控制技术，具有结构紧凑、性能可靠、自动化程度高等特点。
Ø 包装精度高：±1%
Ø 阀口袋包装秤采用毛重式计量、气力式给料方式。 整个系统考虑到用户使用习惯，以精确计量、方便操作为基本原则，能够最大限度地满足现场要求。
Ø 包装速度快：120~180包/小时
Ø 输出过程自动化程度高：包装完毕的重袋经翻袋机构自动翻转后交由输送设备送出。
Ø 操作简单方便：<空袋上袋：手动套袋，气动方式夹紧袋口
<重袋落袋：称重完毕时自动完成松袋、自动翻袋工序
Ø 可靠性高：控制系统主要元件采用 MITSUBISHI 、 OMRON产 品 ； 气动系统主要元件采用CKD 、SMC产品。
Ø 给料方式：气吹式，适合干混砂浆、铁红等粉体物料。
1.5 多种除尘设备满足环保节能要求

针对各个粉尘点的特点主要采用分散或集中的除尘配置，干燥除尘系统采用旋风+布袋二级除尘方式；包装机、斗提机和概率筛采用负压除尘方式；搅拌主机采用负压除尘方式；砂仓、粉仓及成品仓采用正压除尘方式。除尘全面、安全，除尘后的粉料颗粒可实现零排放地回收利用。
1.6 筛分系统：

筛分系统由单层粗筛、多层细筛组成。
单层粗筛：采用直线筛，将大于5mm粒径的不合格粗骨料筛分剔除；
多层细筛：采用概率筛，将砂子分成需要的不同粒径，一般分为0.6、1.2、2.4、4mm，具体的级配要求，根据客户生产产品所需级配要求制定。
由于干混砂浆原料配方中砂的级配不同，需要将砂按不同粒径范围进行分类，才能满足砂的级配要求，而概率筛就能实现这一功能，概率筛是根据网孔大小，将不同粒径范围的砂分层筛分，并通过不同的出料口将砂分类出料，从而达到级配砂的要求。
概率筛原理：根据双振动电机自同步直线振动制成的，在振动过程中由电机产生的纵向激振力使筛体沿水平面呈一倾斜角度的方向作直线振动，从而使物料在筛网上向前不断地抛物状运动，达到筛分目的；同时，筛分过程中产生的粉尘由连接管路引出由布袋除尘器进行除尘。
中联重科配备的概率筛，其优点为体积小、筛分效率高达90%以上，筛网耐磨程度高、精度高、节能、环保、结构简单、安装方便、使用及维护保养简便等，并且配有自动清洁系统保证筛分机能连续的进行筛分。
1.7 电控系统 （图不清楚，换？）

先进的工控计算机+PLC+显示仪表控制模式，下位PLC执行信号采样和输出控制，上位工控计算机动态显示生产流程和生产管理，仪表辅助显示各种配料数据。可实现全自动、手动控制，操作简单、界面友好、可靠性高、扩展灵活。
Ø 专有称重技术，保证计量系统的精度和可靠性；
Ø 采用数字校称技术、通过上位机的校称界面，直观、简单的校准计量称；
Ø 落差自动跟踪，补偿自动修正；系统出现故障可实时报警，提示；
Ø 生产数据管理，创建数据库，随时查询、统计生产数据；报表打印管理可实时打印当前罐、当车报表或查询、统计生产数据报表；
Ø 采用世界知名的法国施奈德低压控制元器件；

1.8 优劣势对比
核心部件
中联
南方路机
无锡江加
徐州天地重工
备注
搅
拌
主
机
WAM犁刀式主机或上海双龙无重力搅拌主机
自制犁刀式搅拌主机
自制双轴叶搅拌主机
国产双轴叶搅拌机
中联设备配备的搅拌主机搅拌效率高，卸料快，填充率比竞争对手高17%，抗离析能力强，残留率低。
振
动
筛
河南新乡
振动筛
自制概率筛
自制概率筛
江苏海安海神
中联配备的振动筛，采购自专业生产厂家，筛网拆装简单，便于更换，配备延长筛网使用寿命的装置。
电
控
系
统
针对干混搅拌站开发的自主专业软件
自制软件
自制软件
思伟软件
中联自制电控系统汇聚30年搅拌控制技术，质量稳定可靠，更专业。
烘
干
系
统
江苏磊金生产的三回程烘干系统
自制双回程烘干系统
自制三回程烘干系统
三回程烘干系统
中联配备的三回程烘干系统，为专业厂家出品，导热性能好，节能环保。
称
量
系
统
国际知名品牌托利多传感器，精度高
自制称量
系统
自制称量
系统

中联采用进口品牌传感器，精度好、可靠性高，添加剂的称量精度高，有利于成本的控制。
结
构
形
式
结构形式多样，有楼式、阶梯式、站式多种型式可选择
结构较为统一，占地面积较大，价格较高，前期投资大
结构形式单一，个性化定制程度低
结构形式单一，个性化定制程度低
中联干混搅拌站结构个性化定制程度高，可以根据客户的资金实力和当地情况为客户定制楼式、阶梯式或站式干混砂浆搅拌站。
（有必要列出筛分和烘干的配套厂家吗？）
2、物流设备
2.1 背罐车

该车主要是实现干混砂浆散装移动筒仓从干混砂浆生产厂家运送到工地或工地之间的搬运，散装移动筒仓可以是空罐，也可以装载一定量的干混砂浆。该车实现移动筒仓的文明装卸，减轻了移动筒仓装卸的劳动强度并节约了装卸时间，大大提高了移动筒仓的装卸效率，是干混砂浆物料存储、转运物流系统中的关键设备之一。
工作原理：通过液压系统与装卸翻转机构的协同动作，可自动托起干混砂浆散装移动筒仓并将其纵卧放在自身的车架上，实现干混砂浆散装移动筒仓的运输，将干混砂浆散装移动筒仓运到指定地点后，又可自动将干混砂浆散装移动筒仓卸下安放到地面上。
中联ZLJ5120ZBG干混砂浆背罐车主要由底盘、副车架总成、装卸翻转机构、液压系统、电气系统等组成。主要用于移动运输容积为18m3～24m3、直径不大于2500mm的标准干混砂浆散装移动筒仓。与国内同类设备相比具有以下特点：
Ø 翻转架翻转角度大，达到98°（其它的多在95°以下），在装载料仓时，车辆可停靠的范围大，减小了驾驶员倒车对正料仓的难度；
Ø 在液压系统中设置有单向阻尼阀，减小了翻转架回落的冲击，使翻转架的回落更加平稳；
Ø 在翻转架与副车架之间设有安全联接销，在车辆行驶时减小了翻转架的振动，提高了车辆行驶的安全性。
2.2 干混砂浆运输车

干混砂浆运输车是一种配有气力输送装置的储料罐车，其主要功能是将成品干混砂浆等粉粒物料运送到工地，通过气力输送装置将干混砂浆输送到干混砂浆移动筒仓内，可实现干混砂浆等粉粒物料的散装运输和自动卸料，是干混砂浆物料转运物流系统中的关键设备之一。
中联ZLJ5250GHS干混砂浆运输车主要由底盘、罐体总成、空压机及传动系统、气路系统、控制系统、出料装置、底盘防护装置、电气系统等组成。与国内同类设备相比具有以下特点：
Ø 罐体采用多仓小气室结构，气压损失小，卸料快，剩余率低；
Ø 卸料装置配备有专利防离析装置，可有效降低混合料的离析；（专利名称：一种防离析干混砂浆运输车，专利受理号：200920307529.2）
Ø 空压机采用发动机和电机双动力驱动，可独立驱动，使用方便，节能环保；
Ø 采用成熟的通用汽车底盘，整体外形美观、性价比高、安全可靠。
2.3 干混砂浆移动筒仓
ZLJ22G型干混砂浆移动筒仓是一种集运输、储存、搅拌功能于一体的多功能设备。它是中联重科在充分吸收国内外同类产品先进技术的基础上，加以自主技术创新，研发制造出的最新产品。其主要性能优势有：
Ø 采用国家实用新型专利分流集料式防离析装置，抗离析能力强；
Ø 采用轮辐式传感称重模块，地面适应性强，实时监控筒仓内干混砂浆储量状态；
Ø 采用操作面板控制方式，有“手动”和“自动”两种工作模式，操作人性化；
Ø 自带搅拌机，可将干混砂浆直接加水搅拌成可用的湿砂浆，同时它还可与多种施工设备配合使用（包括砂浆泵、混浆泵等），扩展性能极强。
2.4 砂浆泵
ZLJ110LP型砂浆泵主要用于砂浆产品的泵送作业，主要技术参数为：泵送排量30~110L（可调）、泵送压力3MPa。其主要特点是：
Ø 排量大，泵送压力高；
Ø 功能性强，可以与移动筒仓、搅拌筒、喷枪等多种设备配合使用，实现对散装或包装干混砂浆的搅拌、泵送、喷涂作业；
Ø 控制方便，可通过远距离控制电缆开、关机，特别适合远距离泵送作业，排量可变频调节；
Ø 结构简单，使用维护方便。
2.5 优劣势对比
物流设备
部件
中联
竞争对手
备注

运输车
罐体
多仓小气室结构
气室大，可流化粒径小
中联罐体结构设计气压损失小，卸料快，剩余率低
卸料装置
配置专利防离析装置
没有防离析装置
中联配置的专利防离析装置有效降低混合料的离析
空压机
采用发动机和电机双驱动
无
中联配置的空压机可独立驱动，更环保节能

移动筒仓
罐体
专利分流集料式防离析装置
挡板式或中心管式
中联的分流集料式装置抗离析能力强
称重模块
轮辐式传感称重模块
柱式或悬臂梁式称重模块
中联的称重模块调节适应能力更强
背罐车
翻转角度
98°
95°以下
中联的车可停靠的范围大，驾驶员倒车对正料仓的难度小
第三部分 干混砂浆生产设备建站流程和投资分析
一、建站流程
1、 建站分析

建
站
分
析
了解当地的建筑施工面积或混凝土的使用量，从而对干混砂浆的市场需求总量进行预估。

进入干混砂浆市场前需把握的问题
了解当地干混砂浆生产企业的数量和生产状况，明确建站规模和年产量。

了解自有资金和土地情况，预估投资回报率。

了解当地的干混砂浆相关行业政策法规

2、 选地
根据原材料的采购及使用情况，干混砂浆企业使用的原材料主要是普通河砂、石英砂、机制砂（部分地区采用土砂、含泥量相对较高、质量不稳定），原材料的运输是降低干混砂浆生产企业成本的重要因素，但由于环保的要求，不能把站建在离城市很近的地方。如果把工厂直接建在河边，则可以减少二次运输，大大降低生产成本，有水码头的地方是干混砂浆的首选地。
3、 设备的选型
目前干混砂浆市场有了一定程度的发展，在部分大城市的认知度较高，但由于干混砂浆是一新生事物，相比现场搅拌的砂浆成本略高，目前的干混砂浆推广还依赖于高品质的砂浆产品和政府相关政策法规的执行。
根据当地推广使用商品砂浆的政策力度及市场较普及的特种砂浆品种来确定主要生产的干混砂浆生产种类。

根据当地的市场对砂浆的需求量来确定设备的产量并预
留一定的余地。

设

备

选

型

根据产品的种类确定大致的原材料种类和用量，确定需要的原料筒仓的数量和容积。

根据产品的种类和投资额度确定合适的设备结构形式。

根据当地成品砂的供应价格及成本核算确定是否配备原料砂的干燥筛分系统和破碎系统。

根据施工企业的砂浆使用量及使用方式决定成品砂浆的出料方式（包装、散装、成品仓储存）。

二、干混砂浆生产线经济核算分析
1. 投资概算：
以中联重科FJW40型干混砂浆自动生产线（年产20万吨）为例进行经济核算分析。设备占地1300㎡，规划用地10亩，12万元/亩，选用轻钢结构厂房，基建费用80万元
表一：干混砂浆生产线项目投资一览表

占地面积（亩）
数量（台）
单价（万元）
合计（万元）
基建
10
\
12
120+80=200
干混砂浆生产线
2
1
480
480
干混砂浆运输车
\
6
45
270
干混砂浆背罐车
\
2
35
70
干混砂浆移动罐
\
50
6
300
辅助设备（电力设施）
\
\
\
20
辅助设备（叉车）
\
1
8
8
规划设计和办证
\
\
\
25
投资总计
\
\
\
1373

表二：干混砂浆产品原材料成本分析表

每吨砂浆的比例
材料单价
每吨砂浆所含重量
金额（元）
砂
80%
50元/吨
800Kg
40
水泥
15%
350元/吨
150Kg
52.5
粉煤灰
5%
50元/吨
50 Kg
2.5
添加剂
0.03%
40000元/吨
0.3 Kg
12
煤
\
0.6元/Kg
10 Kg/吨
6
电
\
0.8元/度
5度/吨
4
投资总计
\
\
\
117

表三：可变成本分析表

普通砂浆单位成本(元/吨)
备注
销售成本
8.7
按销售单位3%计算，290×3%=8.7
运输成本
7.2
运输距离30Km内，0.12元/km，30×2×0.12=7.2
设备维护
1

合计
16.9

表四：固定成本分析表

年成本
（万元）
计算方法
备注
土地及厂房使用费用
5.1
120/50+80/30=5.07
土地使用50年，厂房30年
设备折旧
114.8
1148/10
使用年限按10年
规划设计和办证
5
25/5

工资
54.72
(22×1800+2×3000) ×12/10000
司机12+管理2+生产线10(分2班，不包括现场施工人员)
社保、福利
21.888
54.72×40%

流动资金利息
30
500×6%
流动资金500万元
办公费用
14.4
500×24×12/10000

业务及销售广告费用
30

不可预见费
100

合计
375.908

每吨砂浆固定成本
19
375.908/20=18.7951

每吨砂浆的总成本=原材料成本+可变成本+固定成本=117+16.9+19=152.9，取155元/吨。
若客户准备生产250万m2建筑面积的砂浆，其中砂浆的平均抹灰厚度为25mm，则客户生产的砂浆量为：250×0.025×1.4=8.75万吨
每吨砂浆的利润为：290-155=135元
年利润为：135×8.75=1181.25万元，取1180万元
如生产线满负荷运转，则年利润为：135×20=2700万元
总成本（吨）
155元
砂浆产量（万吨）
8.75
价格（吨）
290

利润=(价格-成本)*产量
=（290-155）*8.75
=1180（万元）

如果设备满负荷运转，半年即可收回成本。
如果按客户需求产量运转，14个月即可收回成本。

结论

备注：该表格中的相关费用根据当地实际情况做相应调整。
2. 机械化施工经济分析
机械化施工主要指机械混浆、泵送和喷涂。由于实现了自动连续喂料，施工效率达到了传统施工效率的4-12倍，大大节省了施工时间和劳动力，降低了劳动成本。使用时不仅可靠性高，落地灰少，喷涂时布料均匀，密实度高，不易脱落，还避免了人工搅拌配比中掺水量过多或过少，以及砂浆配方出差错和偷工减料等潜在错误的发生，确保了建筑工程质量。
由于工程时间缩短和施工质量的提升，最终客户得到了耐久、高品质的建筑，施工方还可以承接更多的施工项目，开发商也可以获取更高的回报。在预拌砂浆较发达的国家，机械化施工非常普及。除砌筑、抹灰、地面砂浆外，许多特殊砂浆如保温砂浆、自流平砂浆、粉刷石膏、腻子、防水、修补等产品的施工都适合机械化施工。
表五：机械化施工成本对比
施工方式
材料价格
材料费
人工价格
施工速度
人工费
综合成本
现场搅拌砂浆+人工施工
150元/吨
4.8元/平米
100元/人/天
30平米/人/天
3.3元/平米
8.1元/平米
散装普通干粉砂浆+人工施工
330元/吨
6.93元/平米
10
