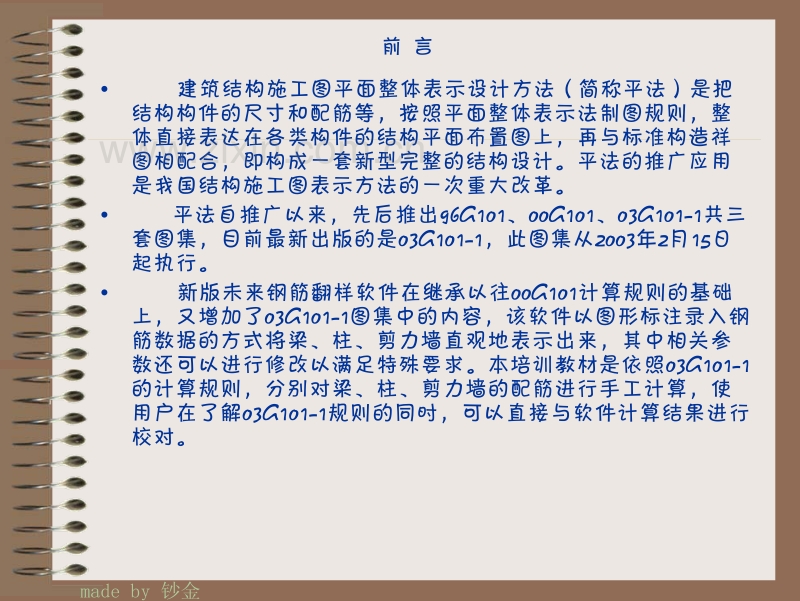

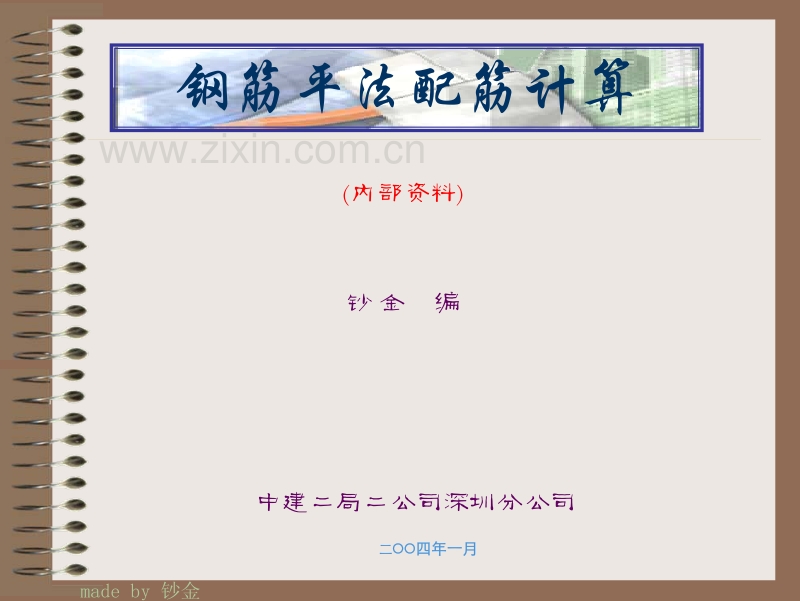

钢筋平法配筋计算 (内部资料) 中建二局二公司深圳分公司 钞 金编 二OO二OO四年一月四年一月 made by 钞金 建筑结构施工图平面整体表示设计方法（简称平法）是把 结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整 体直接表达在各类构件的结构平面布置图上，再与标准构造祥 图相配合，即构成一套新型完整的结构设计。平法的推广应用 是我国结构施工图表示方法的一次重大改革。 平法自推广以来，先后推出96G101、00G101、03G101-1共三 套图集，目前最新出版的是03G101-1，此图集从2003年2月15日 起执行。 新版未来钢筋翻样软件在继承以往00G101计算规则的基础 上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢 筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参 数还可以进行修改以满足特殊要求。本培训教材是依照03G101-1 的计算规则，分别对梁、柱、剪力墙的配筋进行手工计算，使 用户在了解03G101-1规则的同时，可以直接与软件计算结果进行 校对。 前 言 made by 钞金 钢筋平法配筋计算 平法梁 平法柱 平法剪力墙 made by 钞金 平法梁配筋计算 回总目录 made by 钞金 梁的平面注写包括集中标注与原位标注，集中标注表达梁的 通用数值，原位标注表达梁的特殊数值。 下面以一个实例具体介绍梁配筋的计算规则： 集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋 配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差 （该项为选注）。 原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有 纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨 时标注的数值。 返回 made by 钞金 集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢 筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋 为2根直径22的二级钢； 原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6 根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下 部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为 4根直径18的二级钢，全部伸入支座；以后类推。 580036002800 梁平法表示图 C25砼，3级抗震 3600 200 200 返回 made by 钞金 梁配筋图如下： 说明： 1. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm) Ln： 梁净跨; Hc： 柱截面沿框架方向的高度 2. 一级抗震加密区=2Hb，二至四级=1.5Hb 360036005800 2800 15d 12d 5050 Hc Ln1/3Ln/3Ln/3 Ln/4Ln/4 Ln/3 Ln/4Ln/4 Ln3/3Ln/3 =0.4Lae =Lae =0.5Hc+5d 梁配筋 l(悬梁长) =1.5Hb =500 =1.5Hb =500 15d =Lae =0.5Hc+5d =Lae =0.5Hc+5d 15d 返回 made by 钞金 手工计算结果如下： 上部通长筋2b22: L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d =3600+5800+3600+2800+200-2*25+35*22-400+25+12*22 =15950+395+264 支座1右端上部一排筋2b22： L=Ln/3（Ln为净跨值）+支座宽-BHC+ max(Lae-支座宽+BHC,15d) = (3600-200*2)/3+400-25+35*22-400+25 =1442+395 支座2两端上部一排筋2b22： L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 = (5800-200*2)/3+400+ (5800-200*2)/3 = 4000 15950 395 1442 395 4000 264 返回 made by 钞金 支座3两端上部二排筋2b22： L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100 支座2两端上部二排筋2b22： L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100 支座3两端上部一排筋2b22： L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 = (5800-200*2)/3+400+ (5800-200*2)/3 = 4000 3100 4000 3100 返回 made by 钞金 第二跨下部纵筋4b18： L=Ln+max(Lae,0.5Hc+5d)*2 =(5800-200*2)+2*35*18 =6660 第一跨下部纵筋3b18： L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+BHC) =3600-2*200+400-25+35*18+ 15*18 =4205+270 支座4两端上部一排筋2b22： L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC = (3600-200*2)/3+400+2800-200-25 = 4042 4042 4205 270 6660 返回 made by 钞金 箍筋尺寸： L1=300-2*25+2*8=266 L2=600-2*25+2*8=566 右悬梁下部筋3b18： L= 悬梁长-BHC+15d =(2800-200)-25+15*18 =2845 第三跨下部纵筋3b18： L= Ln+max(Lae,0.5Hc+5d)*2 =(3600-2*200)+2*35*18 =4460 4460 2845 266 566 返回 made by 钞金 第一跨箍筋根数： N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round(1.5*600-50)/100+Round(3600-400-2*1.5*600)/200+1 =2*9+7+1=26根 第二跨箍筋根数： N=2*Round(1.5*600-50)/100+Round(5800-400-2*1.5*600)/200+1 =2*9+18+1=37根 第三跨箍筋根数：(同第一跨 ) N=26根 右悬梁箍筋根数： N=Round(2800-200-2*50)/100 +1 =26根 箍筋根数计算： 总根数：N=26+37+26+26=115根 返回 made by 钞金 平法柱配筋计算 回总目录 made by 钞金 下面结合实例来学习柱配筋的计算： 返回 柱钢筋主要分为纵筋和箍筋。 柱纵筋分角筋、截面b边中部筋和h边中部筋；相邻柱纵向钢 筋连接接头要相互错开；在同一截面内钢筋接头面积百分率不应 大于50%；柱纵筋连接方式包括绑扎搭接、机械连接和焊接连 接。 柱箍筋按钢筋级别、直径、间距注写，当为抗震时用斜线“/” 区分柱端箍筋加密区与柱身非加密区内箍筋不同间距。如柱全高 为一种间距时则不用“/”；圆柱采用螺旋箍筋时需在箍筋前加 “L”。 made by 钞金 注:KZ1为边柱，C25砼, 三级抗震,采用焊接连接，主筋在基础内水平弯折为200， 基础箍筋2根，主筋的交错位置、箍筋的加密位置及长度按“03G101-1规范”计算 500 500 550 500 500 3200 3200 3200 3200 1000 基础顶面 顶层屋面 三层楼面 二层楼面 一层楼面 550 12b25 KZ1 12d 边柱柱头 =1.5 lae (与梁上部纵筋搭接) 100 截面 返回 made by 钞金 手工计算结果如下： 6b25: L1=底部弯折+基础高+基础顶面到上层接头的距离(满足=Hn/3) =200+(1000-100)+(3200-500)/3 =200+1800 考虑相邻纵筋连接接头需错开，纵筋要分两部分计算： 基础部分：基础部分： 6b25: L2=底部弯折+基础高+基础顶面到上层接头的距离+纵筋交错距离 =200+(1000-100)+(3200-500)/3+Max(35d,500) =200+2675 1800 200 2675 200 L1 L2 返回 made by 钞金 二层二层： 12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500) =3200-550+550 =3200 三层：三层： 12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500) =3200-550+550 =3200 12b25: L1=L2=层高-基础顶面距接头距离+上层楼面距接头距离 =3200-Hn/3+Max(Hn/6,Hc,500) =3200-900+550 =2850 2850 3200 3200 一层一层： L1 L2 返回 made by 钞金 2b25: L1=层高-本层楼面距接头距离-梁高+柱头部分 =3200-Max(Hn/6,Hc,500)-500 + Hb-BHC +1.5Lae-(Hb-BHC) =3200 550-500+ (500-30)+1.5*35*25-(500-30) =2620+843 顶层：顶层： 2620 843 2b25: L2=层高-（本层楼面距接头距离+本层相邻纵筋交错距离） -梁高+柱头 =3200-(Max(Hn/6,Hc,500) +Max(35d,500)-500+Hb-BHC +1.5Lae-(Hb-BHC) =3200-(550+35*25)-500+(500-30)+1.5*35*25-(500-30) =1745 [phone] L1L2 柱外侧纵筋4b25: 返回 made by 钞金 4b25: L2=层高-（本层楼面距接头距离+本层相邻纵筋交错距离） -梁高+柱头 =3200-(Max(Hn/6,Hc,500) +Max(35d,500)-500 + Hb-BHC +12d =3200-(550+35*25)-500+(500-30)+12*25 =1745 [phone] B边550-2*30+2*8=506 H边550-2*30+2*8=506 506 506 箍筋尺寸： 柱内侧纵筋8b25: 4b25: L1=层高-本层楼面距接头距离-梁高+柱头部分 =3200-Max(Hn/6,Hc,500)-500 + Hb-BHC +12d =3200-550-500 +500-30+12*25 =2620+300 2620 300 L1L2 返回 made by 钞金 基础顶面 嵌固部位 梁顶面 梁顶面 梁顶面 n nn 底层柱根 加密=Hn/3 加密 加密 加密 加密 加密 加密 加密 加密 =柱长边尺寸 (圆柱直径), 取其最大值 hc 抗震、QZ、LZ 箍筋加密区范围 （Hn为所在楼层柱净高） 箍筋加密区范围(03G101-1） 返回 made by 钞金 箍筋根数：箍筋根数： 一层：加密区长度 = Hn/3+Hb+max(柱长边尺寸，Hn/6，500) =(3200-500)/3+500+550=1950 非加密区长度=Hn- 加密区长度=(3200-500)-1950=750 N=Round(1950/100)+Round(750/200)+1=25 二层：加密区长度 =2*max(柱长边尺寸，Hn/6，500) +Hb =2*550+500=1600 非加密区长度=Hn- 加密区长度=(3200-500)-1600=1100 N=Round(1600/100)+Round(1100/200)+1=23 三、四层同二层 总根数：N=2+25+23*3=96根 返回 made by 钞金 平法剪力墙配筋计算 回总目录 made by 钞金 下面就以一个实例来计算墙的配筋： 返回 剪力墙身表达形式为Qxx（x排），括号内为墙身所配置的水 平钢筋与竖向钢筋的排数（排数的规定见平法03G101-1第13 页）。 剪力墙身共有三种钢筋，水平钢筋、竖向钢筋和拉筋 。端 柱、小墙肢的竖向钢筋构造与框架柱相同，水平钢筋的计算比较 简单，拉筋尺寸及根数要依据具体设计来进行计算。 made by 钞金 说明: 1 .剪力墙Q1,三级抗震,C25砼,保护层为15，各层楼板厚度均为100 2. Lae, Lle 取值按03G101-1规定 剪力墙水平钢筋构造 剪力墙竖向分布钢筋 端柱 15 端柱 剪 力 墙 身 表 编号标 高墙厚水平分布筋 垂直分布筋拉 筋 Q12排()0.0309.570300 12200122006200 基础顶面 LaE llE 楼板顶面 llE 楼板顶面 基础层中间层（一、二层） 顶层（三层） 基础顶面 返回 made by 钞金 手工计算结果如下： 基础部分纵筋： b12 L =基础内弯折+基础内高度+搭接长度Lle = 240+（1200-100）+1.6*Lae =240+（1200-100）+1.6*35*12 =240+1772 根数：N=排数*Round(墙净长-50*2/间距)+1 =2* Round (5200-50*2/200)+1 =2*27 =54 1772 240 返回 made by 钞金 一层： L =层高+上面搭接长度 Lle = 3200+1.6*Lae =3200+1.6*35*12 =3872 根数： N=排数*Round(墙净长-50*2/间距)+1 =2* Round (5200-50*2/200)+1 =2*27 =54 竖向钢筋： 3872 中间层： 返回 made by 钞金 一层： L =左端柱长度-保护层+墙净长+左端柱长度-保护层+2*弯折 = (400-15)+5200+(400-15)+2*15d =5970+2*15*12 =5970+180+180 根数： N=排数*（墙净高/间距+1） =2*（3200-100）/200+1） =2*17 =34 水平钢筋： 5970180180 返回 made by 钞金 一层： L =墙厚-2*保护层厚度+2*直径 = 300-2*15+2*6 =282 根数： N=墙高/间距*墙净长/间距 =（3200-100）/200*（5200/200） = 416 拉筋： 二层同一层 282 返回 made by 钞金 顶层： L =层高-保护层+（Lae-板厚+保护层） = 3200-15+（35*12-100+15） =3185+335 根数同中间层： N=54 竖向钢筋： 水平筋和拉筋同中间层 3185 335 返回 made by 钞金 THE END bestbob008 QQ:45964033 made by 钞金
