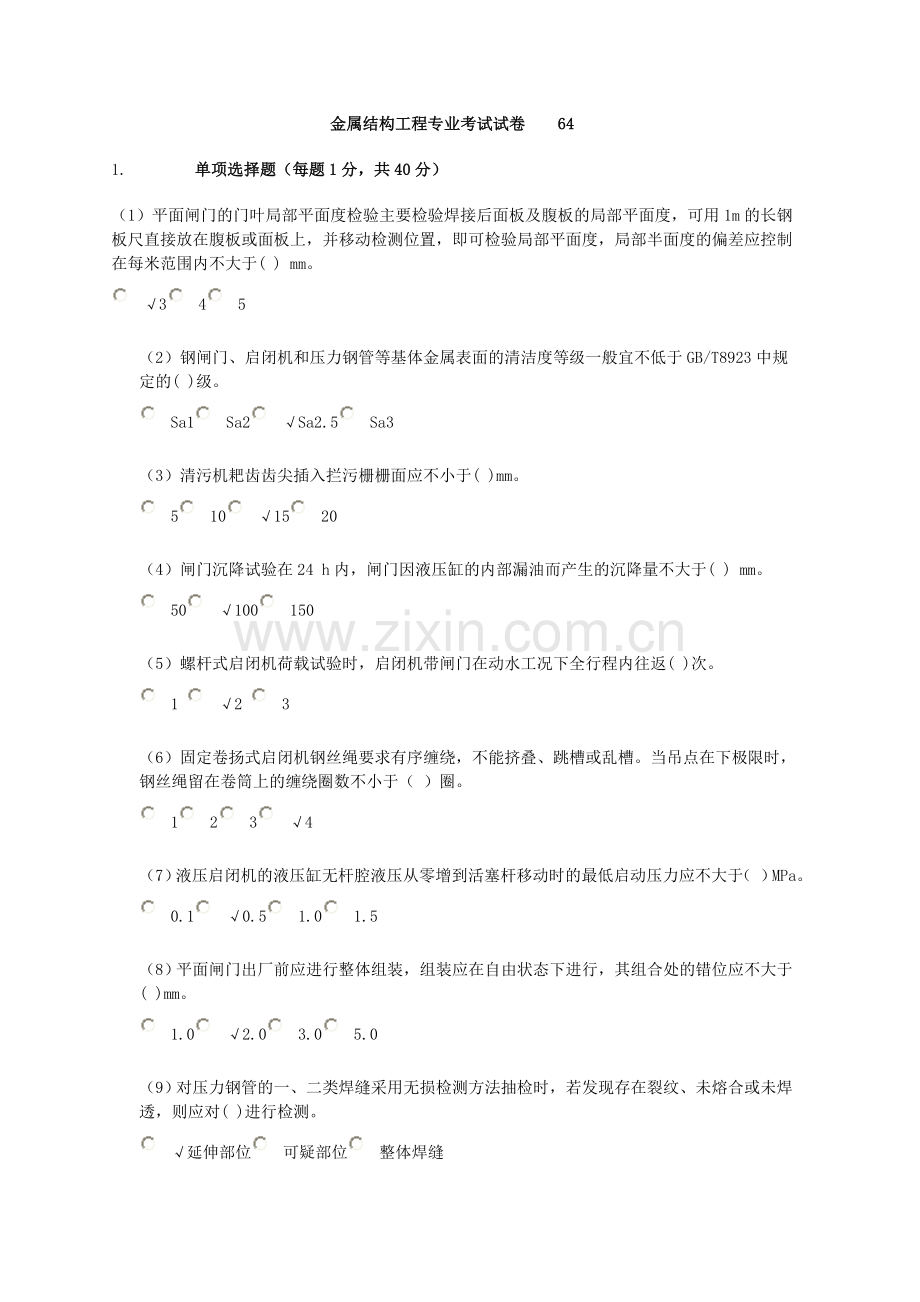

金属结构工程专业考试试卷 64
1. 单项选择题（每题1分，共40分）
（1）平面闸门的门叶局部平面度检验主要检验焊接后面板及腹板的局部平面度，可用1 m的长钢板尺直接放在腹板或面板上，并移动检测位置，即可检验局部平面度，局部半面度的偏差应控制在每米范围内不大于( ) mm。
√345
（2）钢闸门、启闭机和压力钢管等基体金属表面的清洁度等级一般宜不低于GB/T8923中规定的( )级。
Sa1Sa2√Sa2.5Sa3
（3）清污机耙齿齿尖插入拦污栅栅面应不小于( )mm。
510√1520
（4）闸门沉降试验在24 h内，闸门因液压缸的内部漏油而产生的沉降量不大于( ) mm。
50√100150
（5）螺杆式启闭机荷载试验时，启闭机带闸门在动水工况下全行程内往返( )次。
1 √2 3
（6）固定卷扬式启闭机钢丝绳要求有序缠绕，不能挤叠、跳槽或乱槽。当吊点在下极限时，钢丝绳留在卷筒上的缠绕圈数不小于（ ）圈。
123√4
（7）液压启闭机的液压缸无杆腔液压从零增到活塞杆移动时的最低启动压力应不大于（ ）MPa。
0.1√0.51.01.5
（8）平面闸门出厂前应进行整体组装，组装应在自由状态下进行，其组合处的错位应不大于( )mm。
1.0√2.03.05.0
（9）对压力钢管的一、二类焊缝采用无损检测方法抽检时，若发现存在裂纹、未熔合或未焊透，则应对( )进行检测。
√延伸部位可疑部位整体焊缝

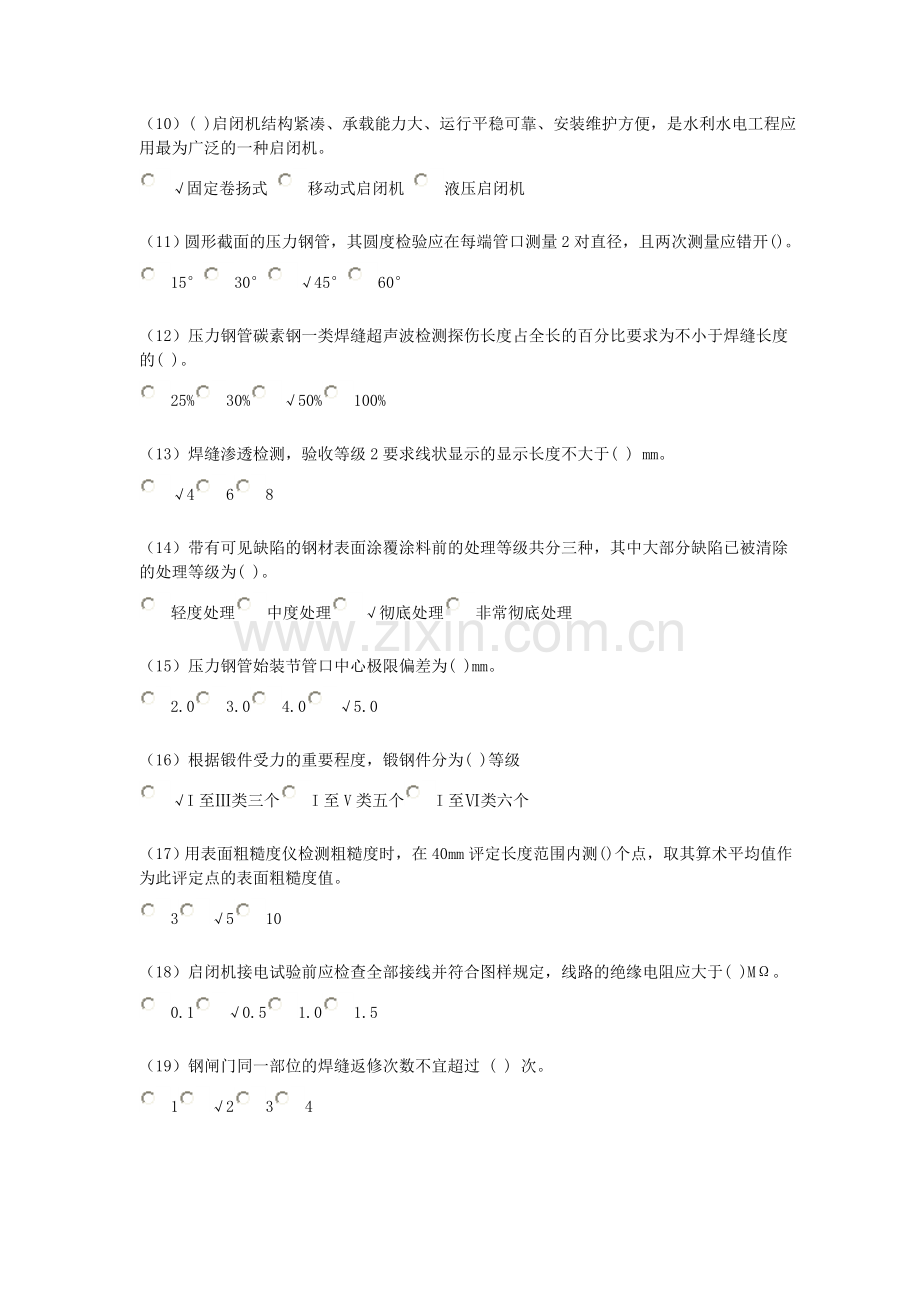

（10）( )启闭机结构紧凑、承载能力大、运行平稳可靠、安装维护方便，是水利水电工程应用最为广泛的一种启闭机。
√固定卷扬式 移动式启闭机 液压启闭机
（11）圆形截面的压力钢管，其圆度检验应在每端管口测量2对直径，且两次测量应错开( )。
15°30°√45°60°
（12）压力钢管碳素钢一类焊缝超声波检测探伤长度占全长的百分比要求为不小于焊缝长度的( )。
25%30%√50%100%
（13）焊缝渗透检测，验收等级2要求线状显示的显示长度不大于( ) mm。
√468
（14）带有可见缺陷的钢材表面涂覆涂料前的处理等级共分三种，其中大部分缺陷已被清除的处理等级为( )。
轻度处理中度处理√彻底处理非常彻底处理
（15）压力钢管始装节管口中心极限偏差为( )mm。
2.03.04.0√5.0
（16）根据锻件受力的重要程度，锻钢件分为( )等级
√I至Ⅲ类三个I至V类五个I至Ⅵ类六个
（17）用表面粗糙度仪检测粗糙度时，在40mm评定长度范围内测( )个点，取其算术平均值作为此评定点的表面粗糙度值。
3√510
（18）启闭机接电试验前应检查全部接线并符合图样规定，线路的绝缘电阻应大于( )MΩ。
0.1√0.51.01.5
（19）钢闸门同一部位的焊缝返修次数不宜超过 ( ) 次。
1√234
（20）钢管水压试验使用的压力表等级不应低于（ ）级。
0.51.0√1.52
（21）固定卷扬式启闭机的减速器箱体结合面的间隙不超过( ) mm。
0.02 √0.03 0.04
（22）螺杆式启闭机无荷载试验时，要求电动机三相电流不平衡度不超过( ) %。
5 √10 15
（23）回转式清污机荷载限制器综合误差不应大于( )
2%√5%8%
（24）固定卷扬式启闭机联轴器轴孔表面单个缺陷面积不超过( )mm2，深度不超过该处名义壁厚的( )%，缺陷数量不超过2个，且相邻两缺陷的间距不小于50mm时，可认为合格。
20 10 25 10 √25 20
（25）液压启闭机机架在安装时，其横向中心线与实际起吊中心线的距离不超过( ) mm。
+1√+2±3
（26）对于同一缺陷，使用三种无损检测方法进行检测时，缺陷合格的标准为（ ）。
其中一种方法评定合格时为合格√其中二种方法评定合格时为合格
三种方法评定均合格时为合格根据具体情况综合分析
（27）铸钢件表面质量检验，铸钢件表面不应有( )、冷隔和缩松等缺陷。
气孔飞溅√裂纹
（28）可用于检验表面及近表面缺陷的无损检验方法是( )。
射线检验超声波探伤√磁粉探伤渗透探伤
（29）闸门吊耳距门叶中心线的极限偏差为（ ）mm。
±1.0±1.5√±2.0±2.5
（30）人字闸门安装完成后，要在闸门自由悬挂状态下对闸门（ ）进行调整
门轴柱和斜接柱√顶枢拉杆背拉杆底横梁
（31）弧形闸门两个铰链轴孔的同轴度公差应该不大于（ ）mm。
√11.522.5
（32）当载荷达到（ ）额定启闭力时，启闭机荷载控制装置应具有自动切断主回路和报警功能。
105%√110%115%120%
（33）平面闸门无水启闭检验时，倾斜不应超过门高的( )。
√1/10001/1005/1000
（34）弧门铰座的基础螺栓中心和设计中心位置偏差应不大于( ) mm。
√123
（35）启闭机进行荷载试验时，其电动机三相电流不平衡应不超过( )，电气设备应无异常发热现象。
5%√10%15%20%
（36）( )启闭机具有传动效率高、运行平稳、启闭容量大、结构紧凑、重量轻等优点，在水利水电工程中的应用日渐普遍，并已成为水利水电工程启闭机发展的主要方向。
√固定卷扬式 移动式启闭机 液压启闭机
（37）平面闸门无水启闭检验，门叶处于工作位置，用灯光及塞尺检验水封压紧情况，如止水水封与门轨的止水板有间隙，调整( )使其达到设计要求。
铰链与铰座侧面垫圈 √水封垫板橡皮垫 斜接柱支垫块
（38）移动式启闭机轨道安装时，两平行轨道的接头位置应错开，接头处的高低差和侧面错位均应小于( )mm。
0.51.02.0√3.0
（39）射线检验根据显示缺陷的方法，分为电离法、荧光屏观察法、照相法和工业电视法。目前应用较多、灵敏度高、能识别小缺陷的理想方法是( )。
电离法 √荧光屏观察法 照相法
（40）拦污栅的栅条间距的极限偏差为设计间距的（ ）。
±3%√±5%±8%±10%
2. 多项选择题（每题1分，共20分）
（1）关于启闭机防腐，下列说法正确的有( )。
√金属结构表面在实施防腐处理前应彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水分等
主要结构件的除锈等级应不低于GB/T8932中规定的Sa2 级，使用照片目视对照评定
√除锈后表面粗糙度应达到Ra40～60μm
漆膜附着力应不低于GB/T9286中的二级质量
（2）液压启闭机的组成包括( )。
√油泵√油缸控制调节装置辅助装置
（3）采用量规测量焊缝外形尺寸时，用法正确的是( )。
√测量焊脚 角焊缝凸度测量 对接焊缝余高 √坡口间隙
（4）压力钢管制造时，横截面的形状偏差应符合下列规定（ ）。
圆形截面的钢管，圆度不大于3D/1000，且最大值不大于30mm，每端管口应测2对直径，两次测量应错开40°。
√椭圆形截面的钢管，长轴a和短轴b的长度与设计尺寸的偏差不大于3a（3b）/1000，且极限偏差±6mm
椭圆形截面的钢管，长轴a和短轴b的长度与设计尺寸的偏差不大于2a（2b）/1000，且极限偏差±5mm
√矩形截面的钢管，长边A和短边B的长度与设计尺寸的偏差不大于3a（3b）/1000，且极限偏差±6mm
正多边形截面的钢管，外接圆直径D的最大直径和最小直径之差不大于3D/1000，
（5）对涂料及金属涂层附着力进行检验时，通常采用的方法有( )。
√划格法√拉开法针孔法切割法
（6）移动式启闭机车轮制造检测中，下列（ ）论述是正确的。
√车轮不允许有裂纹、龟裂和起皮
√车轮踏面上允许有直径小于2mm、个数不多于5处的麻点
√车轮轴孔内允许不超过表面积10%的轻度缩松及深度小于2mm，间距不小于50mm，数量不大于3个的缺陷
装配后的车轮要求转动灵活，径向跳动和端面跳动要满足设计要求
（7）固定卷扬式启闭机的主要组成有( )。
√机架√起升机构√电气控制系统安全装置
（8）液压启闭机出厂试验主要包括( )。
√空载试验√最低动作压力试验√耐压试验√内、外泄漏试验
（9）人字闸门整体组装时，应以( )为基准线。
√门叶中心线√顶、底枢中心线√底横梁中心线顶枢轴孔控制线
（10）钢闸门的质量检验内容主要包括( )。
√闸门和埋件主要构件的材料检验 焊接工艺√防腐蚀质量
√焊接质量检验
（11）闸门零件的质量检验中，关于锻件检验项目说法正确的是( )。
√I级锻件拉伸试验检验数量为100%
II级锻件拉伸试验每批抽2%，但不超过2件
√I级锻件硬度试验抽检数量为100%，但硬度值不作为验收依据
√III级锻件硬度试验抽检数量为100%
（12）平面闸门的轨道埋件一般由( )组成。
√底坎√主反轨边导轨√侧轨、副轨
（13）关于回转式清污机空载运行试验，下列说法正确的是( )。
空载运行时间不应小于10min
√齿耙应运行平稳，耙齿与栅条和护板不应有摩擦碰撞现象
√所有轴承和链条应有良好的润滑，轴承温度不应超过65℃
调整荷载限制器限制载荷与设计一致
（14）关于防腐蚀表面清洁度下列说法错误的有( )。
√表面清洁度是指出去钢铁表面氧化铁、铁锈和其他附着物的程度
√清洁度分三个等级
√清洁度等级越高，涂层保护效果越好
√合适的清洁度使涂层和基底很好咬合，从而具有理想的结合强度
（15）移动式启闭机动载的试验内容、检测项目包括（ ）。
√由75%的额定载荷逐步增至110%的额定载荷，作重复的起升、下降、停车、起升等动作，延续时间至少1h
√行走试验的荷载为1.10倍设计行走荷载
行走试验时，主要检查门架或台车架的摆动情况，不能有碍正常运行，并记录最大摆幅
√行走机构的制动装置是否灵活，车轮与轨道配合是否正常，有无啃轨现象
检查机架各部分是否有破裂、永久变形、连接松动等问题
（16）螺杆式启闭机安装质量检验主要包括( )。
√启闭机平台高程及水平偏差√启闭机机座中心线偏差
√无负荷试验荷载试验
（17）弧形闸门圆柱铰、球铰及其他型式支铰铰座安装公差或极限偏差的检验项目主要有( )。
铰座中心对孔口中心线的距离√高程铰座轴孔倾斜
铰轴中心至面板外缘半径偏差√里程两铰座轴线的同轴度
（18）金属涂层厚度测定方法包括( )。
√有效表面的面积在lm2以上时，在面积1dm2的基准面用测厚仪测量10次，取其算术平均值为该点局部厚度
√有效面积在lm2以下，在一个面积为lcm2的基准面测量5次，取其算术平均值为该点局部厚度
在ldm2的基准面上距离10~25 cm的距离上测量3点，取其算术平均值为该点局部厚度
在l dm2的基准面上距离10~ 25 cm的距离上测量5点，取其算术平均值为该点局部厚度
（19）压力钢管的一类焊缝主要有（ ）。
√钢管管壁纵缝√岔管管壁纵缝、环缝支承环对接焊缝
√闷头焊缝及闷头与管壁的连接焊缝加劲环、阻水环、止推环的对接焊缝
（20）关于螺杆式启闭机制造质量说法正确的是( )。
螺纹工作表面必须光洁，无毛刺，无缺损，表面粗糙度不大于Ra5.3μm
蜗杆齿面硬度HRC35～HRC45，齿面粗糙度应不大于Ra2.2μm
√蜗杆齿面上不允许有缺损
√机箱和机座不允许有裂缝，不允许焊补
3. 判断题（每题1分，共40分）
（1）弧形闸门的安装基准是铰座的轴孔中心，埋件安装首先要将弧门的铰座安装固定好，才能安装其他埋件( )正确
（2）涂装过程中，应进行湿膜外观检查，每层涂料涂装前应先对上一层涂层进行检查( )正确
（3）压力钢管在制造完成后要进行水压试验( )正确
（4）平面闸门和人字闸门整体组装后应进行闸门静平衡试验( )错误
（5）压力钢管明管安装后，钢管横截面的形状偏差要求与埋管相同( )错误
（6）使用丸粒和砂粒混合磨料喷射清理钢材表面时，应使用砂粒磨料参考比较样块G进行表面粗糙度评定( )正确
（7）闸门各种梁系的正面弯曲（指水压受力面）不超过4mm，且方向只能迎水压方向上拱( )正确
（8）液压式启闭机油缸缸体对接焊缝、缸体与法兰的连接焊缝均为一类焊缝，必须进行外观检查和无损探伤正确
（9）铸钢件加工面允许存在机械加工余量范围内的表面缺陷( )正确
（10）对于所有焊缝均须进行无损检测合格后才能投入运行( )正确
（11）启闭机是水利、水电工程专用的永久设备，实现闸门的开启和关闭、拦污栅的起吊与安放( )错误
（12）启闭机的安装应根据起吊中心线找正，其纵横向中心线偏差不应超过±3mm( )正确
（13）钢管表面不允许存在电弧擦伤，如有擦伤，应将擦伤处打磨，并检查有无裂纹( )正确
（14）对金属结构构件的所有母材，应具有产品质量证明书，并符合相应标准的规定( )正确
（15）所有金属结构构件必须在生产厂家制作，不得在现场制作( )错误
（16）闸门出厂前应涂底漆和面漆并进行涂层质量检验，其最后一道面漆应在出厂前完成( )错误
（17）工作面局部不平度为加工后的构件工作面两米长度范围内具有的凹凸不平值( )正确
（18）采用拉开法进行涂层结合强度定量测试时，涂层结合强度应不低于3.5MPa或由供需双方商定( )正确
（19）耙斗式清污机空运转试验时，起升机构可在不带钢丝绳的情况下进行试验，正、反向运转，试验累计时间10min( )正确
（20）高强度螺栓的拧紧分为初拧和终拧螺栓拧紧要从中部开始对称向两端进行( )正确
（21）水工钢结构的钢闸门品种繁多，大致可分为平面滑动闸门、定轮闸门、弧行闸门、人字闸门及栏污栅等( )正确
（22）钢管或岔管均应做焊后消应热处理，并提供消应热处理曲线( )正确
（23）焊缝外观质量检验包括直接外观质量检验和间接外观质量检验( )正确
（24）卷扬启闭机快速闭门时间应符合设计要求，快速关闭的最大速度不宜超过3m/min( )错误
（25）弧形闸门门叶制造、组装质量检验中，在门叶四角进行对角线相对差测量( )正确
（26）各种焊接工艺参数按其对焊接工艺评定的重要程度，其评定因素一般可分为重要因素、补加因素和次要因素三类( )错误
（27）用于钢闸门质量检验的全站仪，其测量精度应不低于万分之一( )正确
（28）高强钢的钢管或岔管不宜做焊后消应热处理( )错误
（29）焊缝无损探伤发现有不允许的缺陷时，应直接进行返修处理( )错误
（30）金属热喷涂保护时，闸门埋件的表面清洁度等级要求与闸门门体相同( )错误
（31）锥形阀是指安装在泄水建筑物或压力管道出口处，具有锥形出流段的阀门( )正确
（32）埋件安装前，要求对埋件的各项尺寸进行复检( )正确
（33）启闭机载荷分为启门力、闭门力、持住力，单位用kN表示( )正确
（34）压力钢管一、二类焊缝表面不允许存在裂纹、焊瘤、飞溅、电弧擦伤、表面气孔、表面夹渣等缺欠( )正确
（35）当涂膜厚度不大于250μm时，采用划格法对涂层附着力进行检验，涂层沿切割边缘，部分和全部以大碎片脱落或它在格子的不同部位上部分和全部剥落，明显大于15％，但划格区受影响明显不大于35％，为不合格漆膜( )错误
（36）圆形截面的压力钢管，其圆度是指同端管口两直径之差的最大值( )错误
（37）移动式启闭机门架（桥架）构件尺寸偏差检测主要是对门架（桥架）翼板和腹板焊接前的尺寸偏差进行检测( )正确
（38）门叶厚度为在门叶横截面上，面板外表面与主梁（边梁）后翼缘外表面之间的距离( )正确
（39）钢材表面粗糙度比较样块，应仔细保管若出现任何明显磨损，则应报废，若还合适，则应重新校正( )正确
（40）主轨是指设置在门槽内承受闸门主滑块或主轮等传来的载荷，并将其传递给闸墩的轨道( )正确
