（五） TOPCON 全站仪与电脑的数据通讯
　　1、电脑中数据文件的上载（UPLOAD）
　　（1）在电脑上用文本编辑软件（如 Windows 附件的“写字板”程序），输入点的坐标数据，格式为“点名 ,Y,X,H ”；保存类型为“文本文档”。具体见图 5 。
　　（2）用“写字板”程序打开文本格式坐标数据文件，并打开T-COM 程序，将坐标数据文件复制到 T-COM的编辑栏中。
　　（3）用通讯电缆将全站仪的“ SIG ”口与电脑的串口（如 COM1）相连，按 MENU — MEMORY MGR. — DATA TRANSFER ，进入数据传输，先在“ COMM.PARAMETER ”（通讯参数）中分别设置“PROTOCOL”（议协）为“ACK/NAK ”；“BAUD RATE ”（波特率）9600 ；“CHAR./PARITY ”( 校检位)“ 8/NONE ”；“ STOP BITS ”（停止位）“ 1 ”。

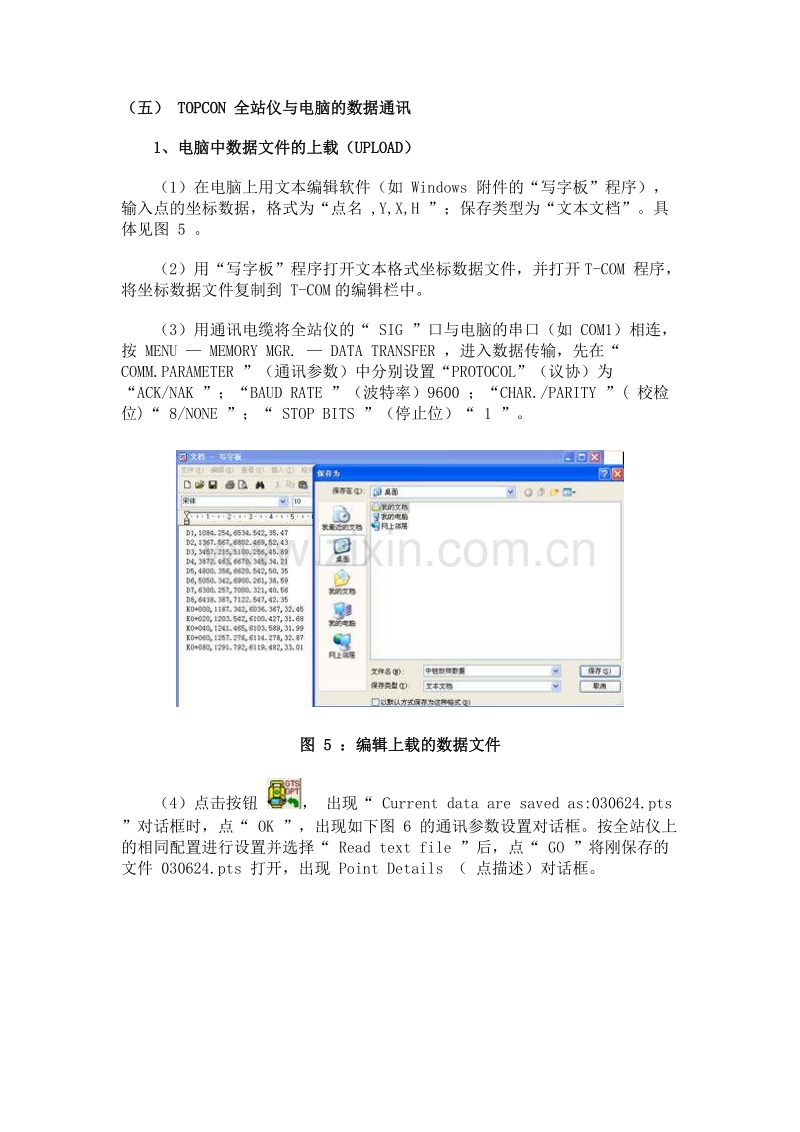

图 5 ：编辑上载的数据文件
　　（4）点击按钮 ， 出现“ Current data are saved as:030624.pts ”对话框时，点“ OK ”，出现如下图 6 的通讯参数设置对话框。按全站仪上的相同配置进行设置并选择“ Read text file ”后，点“ GO ”将刚保存的文件 030624.pts 打开，出现 Point Details （ 点描述）对话框。

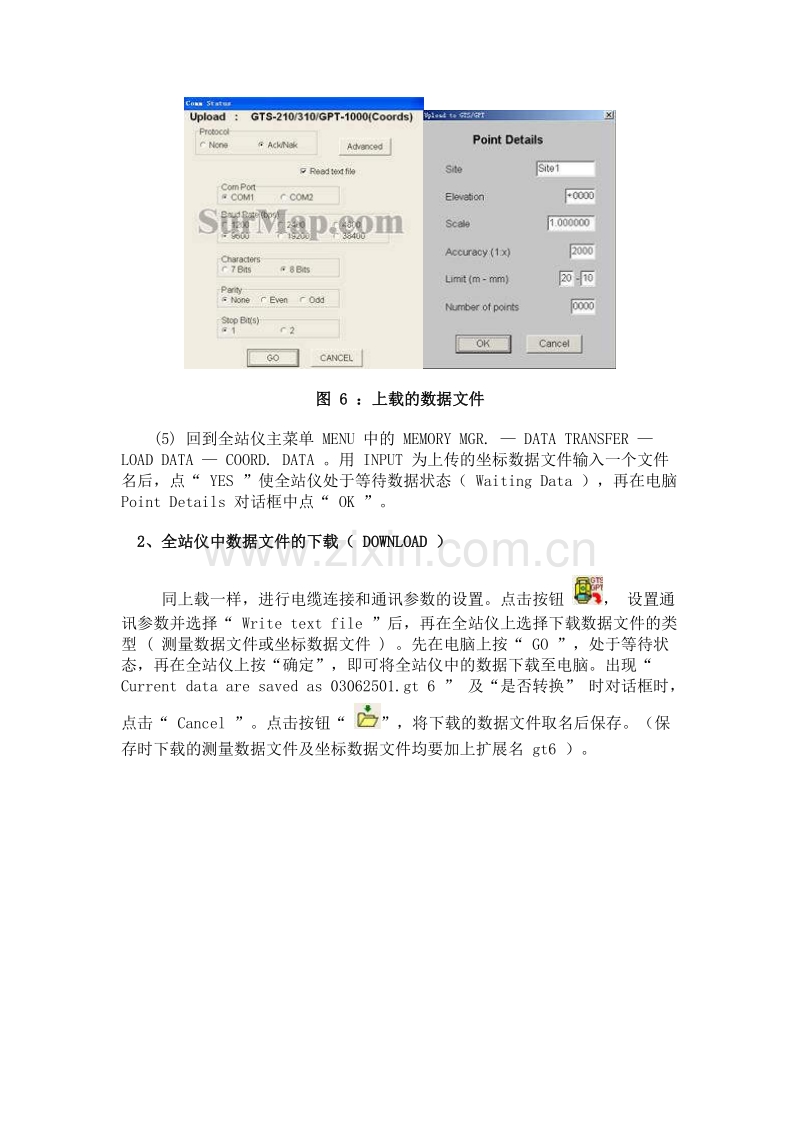

图 6 ：上载的数据文件
　　(5) 回到全站仪主菜单 MENU 中的 MEMORY MGR. — DATA TRANSFER — LOAD DATA — COORD. DATA 。用 INPUT 为上传的坐标数据文件输入一个文件名后，点“ YES ”使全站仪处于等待数据状态（ Waiting Data ），再在电脑 Point Details 对话框中点“ OK ”。
　2、全站仪中数据文件的下载（ DOWNLOAD ）
　　 同上载一样，进行电缆连接和通讯参数的设置。点击按钮 ， 设置通讯参数并选择“ Write text file ”后，再在全站仪上选择下载数据文件的类型 ( 测量数据文件或坐标数据文件 ) 。先在电脑上按“ GO ”，处于等待状态，再在全站仪上按“确定”，即可将全站仪中的数据下载至电脑。出现“ Current data are saved as 03062501.gt 6 ” 及“是否转换” 时对话框时，点击“ Cancel ”。点击按钮“ ”，将下载的数据文件取名后保存。（保存时下载的测量数据文件及坐标数据文件均要加上扩展名 gt6 ）。
