第一章 概要

电池盖螺钉
电池盖

1.1、介绍
密 码 加Mifare卡 办 公 室 、 家 用 智 能 安 全 门 锁 （ 其 锁 面 如 下 图 所 示 ） 是IC一 卡 通 系统组成部分之一，其使用Mifare卡能够用在其它一卡通设备上。

本 门 锁 系 统 功 能 强 大 ， 使 用 灵 活 方 便 ， （ 第 二 代 居 民 身 份 证 可 以 设 置 为 开 门 卡，选配）可实现一卡多门、一门多卡开门方法，并可将门锁设置成常开状态， 房门假锁（门没有锁好）时，门锁会自动报警提醒。密码、开门卡全部由用户自己 删 除 和 配 制 ， 最 大 限 度 地 减 少 安 全 漏 洞 。 本 系 统 采 用M ifare卡 ， 是 一 种 普 及 型 感 应 卡（如小区停车场等）。本门锁适适用于现代化办公室、写字楼、高级小区公寓、别 墅等。



后把手
后锁体
反锁旋扭

锁头盖
按键面板

钥匙按键

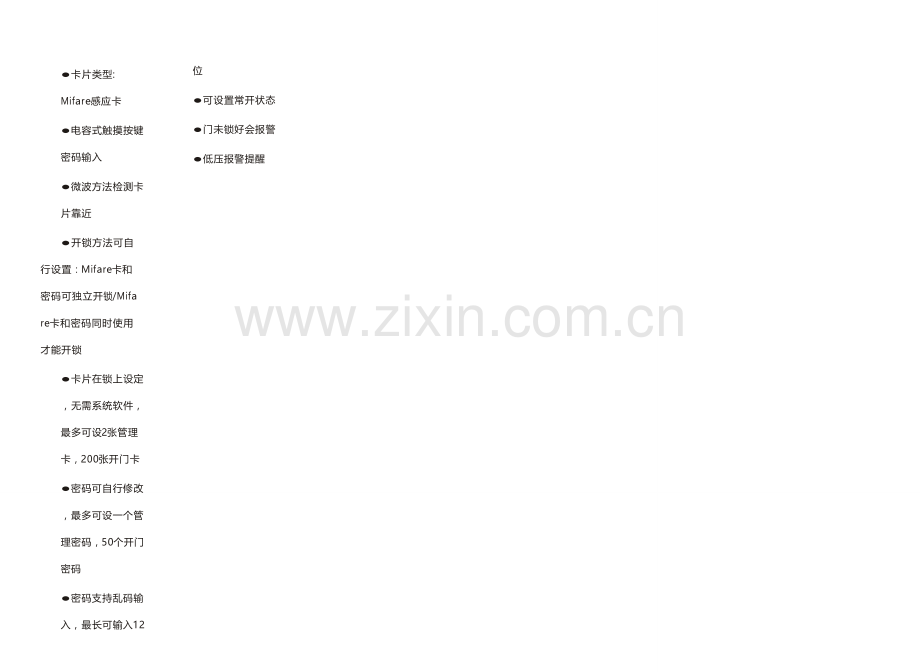

1.2、关键功效特点：


前锁体



指示灯

前把手
●卡片类型: Mifare感应卡
●电容式触摸按键密码输入
●微波方法检测卡片靠近
●开锁方法可自行设置：Mifare卡和密码可独立开锁/Mifare卡和密码同时使用 才能开锁
●卡片在锁上设定，无需系统软件，最多可设2张管理卡，200张开门卡
●密码可自行修改，最多可设一个管理密码，50个开门密码
●密码支持乱码输入，最长可输入12位
●可设置常开状态
●门未锁好会报警
●低压报警提醒

●电池供电，可外接应急电源
1.3、关键技术指标
●工作电压: 6.0V（4节5号碱性电池）
●静态功耗: ＜50uA
●动态功耗: ＜200mA
●电池寿命: 12个月以上
●低电压提醒: 4.8V
●读卡距离: <30mm
●工作温度: -25℃-70℃
●工作湿度: ≤80%
●控制板尺寸: 40mmx60mm
●按键板尺寸：50mmx90mm
1.4、开门方法
Mifare卡密码办公室、家用门锁系统有以下两种开门模式：
⑴、独立式：单独使用Mifare卡或密码能够开门。
⑵、组合式：Mifare卡和密码同时使用才能够开门。 注：1.本系统门锁出厂初始化后管理密码为12345678，开门模式为独立式。
1.1.从独立式切换到组合式操作以下：
输 入8位 管 理 密 码 按 钥 匙 键 后 再 按6键 蜂 鸣 器 长 鸣5声 ， 红 蓝 灯 闪 烁 ， 再 按 钥 匙 键确定，蜂鸣器“嘀”长响一声，切换成功。若退出则按*号键;
1.2.从组合式切换到独立式操作以下：
刷 管 理 卡 后 输 入8位 管 理 密 码 按 钥 匙 键 ， 再 按6键 蜂 鸣 器 长 鸣5声 ， 红 蓝 灯 闪 烁，再按钥匙键确定，蜂鸣器“嘀”长响一声，切换成功。若退出则按*号键;
2.在组合模式下，若先读卡（或先输入密码后按钥匙键）则“嘀”一声指示灯 蓝灯闪烁，然后输入开门密码按钥匙键（或读卡）蓝灯亮开门。


第二章　门锁操作

2.1、多种卡和钥匙功效
⑴ 管理卡 功效：设置和删除有效开门卡；能够开门。
⑵ 开门卡 功效：开门及设置常开状态。
⑶ 机械匙 功效：紧急开门、配管理卡。
2.2、设置管理卡、删除管理卡
用机械匙开门，并保持机械匙在开锁状态约3秒后长鸣一声，绿灯快闪进入配 管理卡状态（开锁状态是指锁芯斜舌和大方舌全部缩入锁体内），松开并取出机械 匙，此时读卡即为管理卡，成功蜂鸣器“嘀”长响一声，同时注销原来管理卡。 最多能够设管理卡2张。
2.3、配开门卡
2.3.1进入配匙状态 读管理卡，蜂鸣器“嘀”响一声，电机转动，蓝灯闪烁，此时能够开门，开
门 后 灯 灭 。 若 没 有 开 门 就 进 入 配 匙 状 态 ， 此 时 读 卡 即 为 开 门 卡 。5秒 内 门 锁 如 果
没有检测到有效IC卡，则蜂鸣器“嘀、嘀”两声短鸣，配匙结束。
2.3.2配匙操作过程
进 入 配 匙 状 态 后 ， 用IC卡 接 近 门 锁 感 应 区 ， 配 匙 成 功 蜂 鸣 器 “ 嘀 ” 长 响 一 声。反复此操作能够配其它开门卡。假如此卡已经存在，则蜂鸣器发出“嘀嘀” 2声短鸣。最多能够配200张卡。
2.4、删除开门匙

2.4.1 删除单个开门卡
把管理卡靠近感应区读两次，则蜂鸣器发出“嘀”一声长鸣，红灯闪烁，把 要删除开门卡靠近感应区读一次，‘嘀’一声短鸣，表示该卡已经被删除。反复 此 操 作 可 以 删 除 其 它 开 门 卡 。 如 果 此 卡 不 存 在 ， 则 蜂 鸣 器 发 出 “ 嘀 嘀 ”2声 短 鸣。
2.4.2删除单个遗失开门卡
把 管 理 卡 靠 近 感 应 区 读 三 次 ， 则 蜂 鸣 器 发 出 “ 嘀 、 嘀 ” 两 声 长 鸣 ， 红 灯 闪 烁，把遗失卡前一张开门卡靠近感应区读一次，‘嘀’一声短鸣，表示该遗失卡 已经被删除。假如是第一张开门卡遗失，则在此壮态下读最终一张开门卡。
2.4.3 删除全部开门卡 把管理卡靠近感应区读五次，则蜂鸣器发出“嘀、嘀、嘀”三声长鸣，红灯
闪烁，最终‘嘀、嘀’两声，删除完成，即注销原来全部开门卡。原有效开门卡
不能再开锁，只有经过主控匙重新配匙后方可开锁。 注：添加新开门卡总是从最前面删除卡位置往后排。
2.5、开门
2.5.1 IC卡匙开门 用有效IC卡靠近门锁感应区，蜂鸣器“嘀”一声，马达动作，蓝灯亮，
提 示 锁 已 开 。 门 锁 检 测 到 开 门 动 作 后 ， 自 动 锁 门 ； 如 果 没 有 检 测 到 开 门 动 作 ，5秒
钟后，绿灯灭，也自动锁门。 注：
①假如IC卡不是有效开门匙，则“嘀、嘀、嘀”三声短鸣，红灯亮。
②假如电压不足，则蜂鸣器“嘀、嘀、嘀、嘀、嘀”连响五声，红灯亮。第一 次低电压提醒后，仍能够开门200次以上，为了确保门锁正常使用，应立即更换 电池。
2.5.2机械钥匙开门 在电路发生故障情况下或电池压不足全部可用机械钥匙开锁。
2.6、关门报警提醒
当门关上但斜舌没有出来或只出来一部分，俗称“假锁”时， 门锁会发出1分 种警报声和红灯闪烁，重新锁好后警报停止。
2.7、常开（通道）设置
2.7.1通道设置： 按住后把手，把锁舌收回来，保持不动，刷开门卡或管理卡，蜂鸣器长叫一
声，红灯闪1下，马达开门动作，门处于常开（通道状态）。
2.7.2解除通道状态： 按住后把手，把锁舌收回来，保持不动，刷开门卡或管理卡，蜂鸣器短叫一
声，绿灯闪1下，马达关门动作，门锁上（解除通道状态）。
注 ： 当 门 锁 处 于 常 开 状 态 时 ， 用 开 门 卡 开 门 ， “ 嘀 ”1声 短 声 ， 然 后 亮 红 灯 。 但门锁电机不会动作，因为此时门已处于常开状态。
2.8、密码操作
2.8.1 各密码功效
⑴ 管理密码 功效：设置和删除有效开门密码并可开门。
⑵ 开门密码 功效：开门
2.8.2更改管理密码
⑴ 输 入 原8位 管 理 密 码 后 按 钥 匙 键 再 按1号 键 蜂 鸣 器 长 鸣 一 声 ， 红 蓝 灯 闪 烁 ， 此时输入新密码后按钥匙键蜂鸣器长鸣一声确定后再次输入密码后按钥匙键蓝灯 亮，蜂鸣器长鸣二声则管理密码修改成功。如第二次输入密码错误按钥匙键后蜂鸣 器“嘀、嘀、嘀、嘀、嘀”5声后重新输入。若退出则按*号键。
⑵ 用机械匙开门，并保持机械匙在开锁状态约3秒（开锁状态是指锁芯斜舌 和大方舌全部缩入锁体内），蜂鸣器“嘀”长响一声、红蓝灯闪烁，松开钥匙，此

时 输 入8位 密 码 后 按 钥 匙 键 蜂 鸣 器 长 鸣 一 声 确 认 后 再 次 输 入 密 码 后 按 钥 匙 键 蓝 灯
亮，蜂鸣器“嘀、嘀”长响二声，则此密码为新管理密码。

2.8.3配开门密码
输入8位管理密码按钥匙键后再按8号键蜂鸣器长鸣一声，蓝灯闪烁，此时输入
6位 密 码 后 按 钥 匙 键 蜂 鸣 器 长 鸣 一 声 确 认 后 再 次 输 入 刚 输 密 码 后 按 钥 匙 键 蓝 灯 亮，蜂鸣器长鸣两声则开门密码设置成功。如第二次输入密码错误则按钥匙键蜂鸣 器 “ 嘀 、 嘀 、 嘀 、 嘀 、 嘀 ”5声 后 重 新 输 入 。 重 复 此 操 作 可 以 配 其 它 开 门 密 码 。 假如此密码已经存在，则蜂鸣器发出“嘀嘀嘀”三声短鸣。最多能够配50个开门 密码。若退出则按*号键。
2.8.4删除或修改开门密码
⑴ 删除单个开门密码
输入8位管理密码后按钥匙键再按4号键蜂鸣器长鸣一声，红灯闪烁，输入要删 除该密码前一组开门密码，‘嘀’一声短鸣，删除成功。假如要删除第一组开门 密码，则在此状态下输入最终一组开门密码。若退出则按*号键。
⑵ 删除全部开门密码
输入8位管理密码后按钥匙键再按0号键蜂鸣器长鸣一声，红灯快速闪烁后再按 钥 匙 键 确 认 则 蜂 鸣 器 发 出 “ 嘀 、 嘀 、 嘀 ” 三 声 长 鸣 ， 红 蓝 灯 闪 烁 ， 最 后 ‘ 嘀 、 嘀’两声，删除完成，即注销原来全部开门密码。若退出则按*号键。
⑶ 修改开门密码 输入原6位开门密码后按钥匙键再按1号键蜂鸣器长鸣一声，红蓝灯闪烁，此
时 输 入 新 6位 密 码 后 按 钥 匙 键 蜂 鸣 器 长 鸣 一 声 确 认 后 再 次 输 入 密 码 后 按 钥 匙 键 蓝
灯亮，蜂鸣器长鸣三声则开门密码修改成功，原开门密码失效。如第二次输入密码 错 误 则 按 钥 匙 键 蜂 鸣 器 “ 嘀 、 嘀 、 嘀 、 ” 嘀 、 嘀5声 后 重 新 输 入 。 若 退 出 则 按*号 键。
注：添加新开门密码总是从最前面删除密码位置往后排。

2.8.5 开门
⑴ 管理密码开门
输入管理密码后按钥匙键，蜂鸣器“嘀”一声，马达动作，蓝灯亮，提醒锁已 开 。 门 锁 检 测 到 开 门 动 作 后 ， 自 动 锁 门 ； 如 果 没 有 检 测 到 开 门 动 作 ，5秒 钟 后 ， 蓝 灯灭，也自动锁门。
⑵ 开门密码开门 输入开门密码后按钥匙键，蜂鸣器“嘀”一声，马达动作，蓝灯亮，提醒锁已
开 。 门 锁 检 测 到 开 门 动 作 后 ， 自 动 锁 门 ； 如 果 没 有 检 测 到 开 门 动 作 ，5秒 钟 后 ， 蓝
灯灭，也自动锁门。 注：连续5次输入错误密码锁键盘5分钟
①假如是无效密码，则蜂鸣器发出“嘀、嘀、嘀”三声短鸣，红灯亮。
②假如电压不足，则蜂鸣器“嘀、嘀、嘀、嘀、嘀”连响五声，红灯亮。第一 次低电压提醒后，仍能够开门200次以上，为了确保门锁正常使用，应立即更换 电池
● 尤其提醒
1、 为 了 你 财 产 安 全 ， 我 们 在 此 特 别 提 醒 您 门 锁 安 装 完 成 后 请 立 即 修 改 管 理 码并删除全部开门密码
2、 为 了 提 高 安 全 性 ， 本 系 统 支 持 开 门 乱 码 功 能 。 比 如 ： 正 确 密 码 为
123456， 可 以 在 此 密 码 前 、 后 任 意 增 加 数 字 （ 密 码 最 多 不 超 过 12位 ） ， 如

3、 机 械 钥 匙 是 设 置 管 理 卡 和 管 理 密 码 关 键 ， 又 可 以 应 急 开 锁 ， 我 们 建 议 须 由专员负责妥善保管。
