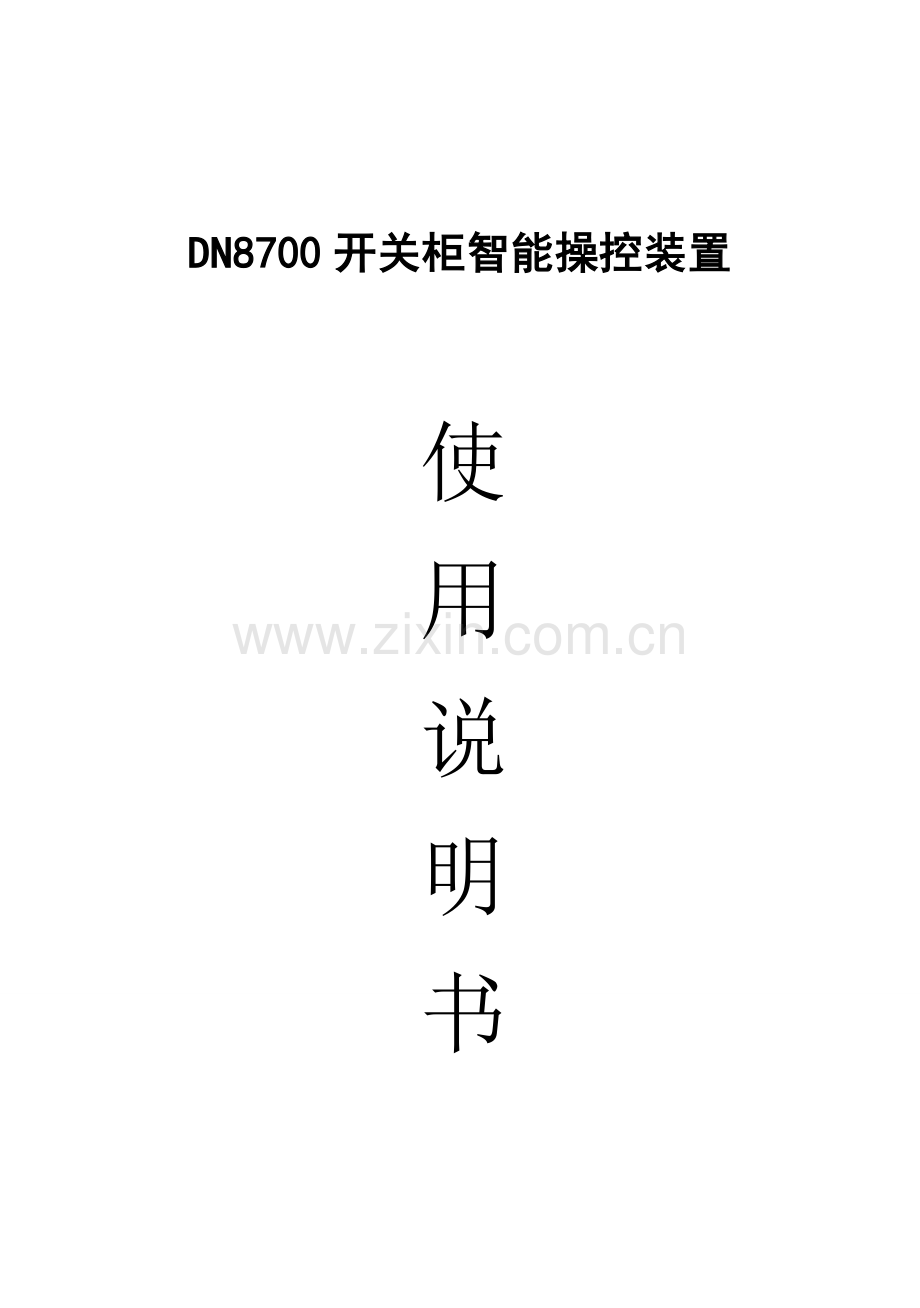

DN8700开关柜智能操控装置
使
用
说
明
书

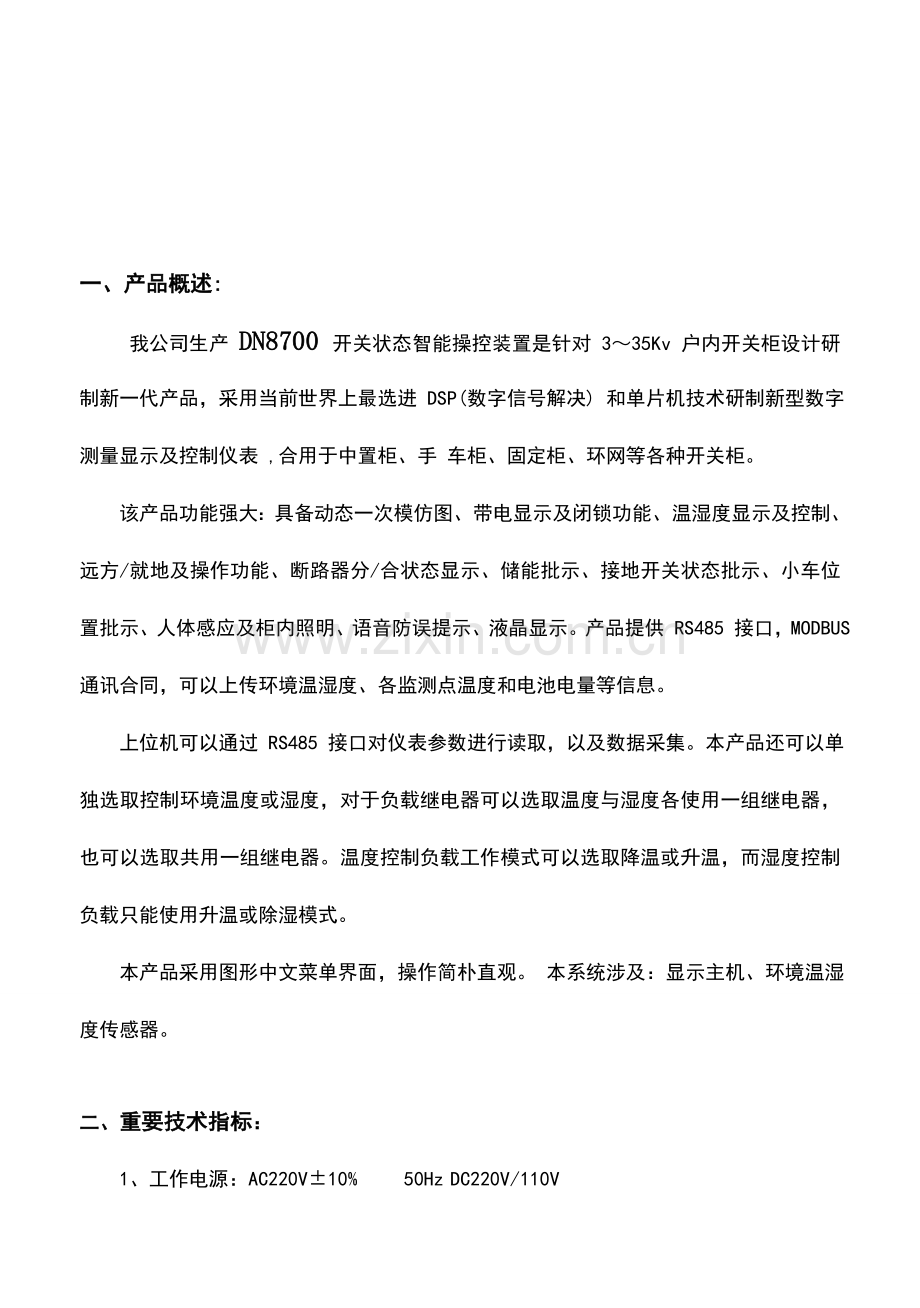

一、 产品概述:
我公司生产 DN8700 开关状态智能操控装置是针对 3~35Kv 户内开关柜设计研制新一代产品,采用当前世界上最选进 DSP(数字信号解决) 和单片机技术研制新型数字测量显示及控制仪表 ,合用于中置柜、手 车柜、固定柜、环网等各种开关柜。
该产品功能强大:具备动态一次模仿图、带电显示及闭锁功能、温湿度显示及控制、远方/就地及操作功能、断路器分/合状态显示、储能批示、接地开关状态批示、小车位置批示、人体感应及柜内照明、语音防误提示、液晶显示。产品提供 RS485 接口,MODBUS 通讯合同,可以上传环境温湿度、各监测点温度和电池电量等信息。
上位机可以通过 RS485 接口对仪表参数进行读取,以及数据采集。本产品还可以单独选取控制环境温度或湿度,对于负载继电器可以选取温度与湿度各使用一组继电器,也可以选取共用一组继电器。温度控制负载工作模式可以选取降温或升温,而湿度控制负载只能使用升温或除湿模式。
本产品采用图形中文菜单界面,操作简朴直观。 本系统涉及:显示主机、环境温湿度传感器。
二、 重要技术指标:
1、工作电源:AC220V±10% 50Hz DC220V/110V
2、使用环境:温度-20℃~70℃、相对湿度≤95%RH
3、环境温度测量范畴:-20℃~100℃±1℃
4、报警输出: 1 组无源输出
5、环境温湿度控制输出:2 组有源输出,1 组无源输出
6、RS485 接口通讯速率:4800、9600 可选
7、设备地址:1~247 可设
8、功耗:≤10W
9、开孔尺寸:220mm(横宽)×165mm(竖长) 。
三、 安装指南:
1、 主机(开孔尺寸:220*165mm)
DN8700外形图及安装尺寸图(单位mm)
外形尺寸:238×178×102
2、温湿度传感器
复合式传感器安装
1)采用35mm导轨安装或螺丝固定
2)采用固体式安装
复合式传感器外形尺寸图
环境温度传感器。该传感器是对柜内空间温度变化实时监测,因此安装时应当安装在可以实时反映柜内温度变化地方。当顾客未选用环境测温功能时,无线温度传感器将自动启用内置参照温度传感器,因仪表壳体狭小,内置温度传感器提供参照温度。
四、系统安装:
1、 DN8700面板功能显示阐明
01 断路器合闸批示
02 断路器分闸批示
03(1)、03(2)工作位置批示
04(1)、04(2)实验位置批示
05 接地开关合批示
06 接地开关分批示
07 储能批示
08 带电批示(A、B、C)三相
09 开锁
10 液晶显示屏、功能按键
11 加热除湿批示(双温双湿)
12 储能旋钮
13 分合闸开关
14 远方就地开关
(注:图中编号是为了阐明面板批示功能,实际仪器上无编号。) 注:当柜前有人停留时,自动点亮液晶背光,同步启动柜内照明,若此时柜体主回路已送电操作者离开后,自动停止。
DN8700端子接线图
接线端子简介:
1:断路器分
2:断路器合
3:实验位置
4:工作位置
5:储能
6:接地位置批示
7:公共端
8:公共端
9、10:空
11、12:空
13:A相带电输入
14:B相带电输入
15:C相带电输入
16:接地
17、18:电磁闭锁输出
19、20:交直流电源输入
21、22:加热器电源输入
23、24:加热器A输出
25、26:加热器B输出
27、28:通风输出
29、30:报警输出
31、32:照明输出
33、34:空
35、36:空
37:空
38:空
39:RS485A
40:RS485B
41:温度传感器A
42:温度传感器B
3、仪器基本功能简介:
1、显示符号定义:
T1:A 路温度 H1:A 路湿度 T2:B 路温度 H2:B 路湿度
4、按键定义: 上调:选定窗口参数值向前翻页显示,参数设定期向
上移动滚动条或键入数值时递增功能。 下调:选定窗口参数值向后翻页显示,参数设定期向下移动滚动条或键入数值时递减功能。 移位:参数显示时滚动条向下移动选定窗口,参数设定期向右作为移位功能。 确认:进入菜单,或键入数值时确认功能。
5、显示操作:
DN8700功能开关状态显示屏在显示测量状态下,液晶显示屏又划分为七个区域,每一种区域即为一种窗口。
图一 图二 图三
图四 图五
1)机器设立
机器设立涉及:本机设立、温度控制、湿度控制。 通讯设立是指主机与上位机通讯参数设立;温度控制是指对环境温度监控设立,涉及:控温模式、控温点、回差; 湿度控制是指对环境湿度监控设立,涉及:控湿模式、控湿点、回差;
详细各项参数操作环节:
a.在图二选取第三个图标“机器设立”,使其反显,按 SET 进入图4;
b.按►键选取“本机设立”,按 SET 键进入通讯设立界面;按►键选取设立地址或波特率或背光时间,按▲▼键修改相应值;最后按►选取“保存”,按 SET 键确认保存之前设立参数。
c.在图4界面►键选取“温度控制”,按 SET 键入温度控制设立界面;按►键选取“模式”,再按▲▼键依照实际控制需要选取升温、降温和禁 止(禁止温度控制模块);按►键选取“温控”,按▲▼键设立负载启控值,设立范畴:-20℃~100℃;按►键选取“回差”,按▲▼设立回差值,设立范畴:1~20℃;最后按◄►选取“保存”,按 SET 键进行保存之前设立参数。
d.湿度控制设立办法与温度控制设立办法相似。需要阐明是,湿度控制负载工作模式可依照实际需要与温度负载灵活组合,即模式选取“共载”时,湿度与温度共用负载,风机输出接点不启动;选取“除湿”时,由温度控制接点控制风机负载,与湿度控制负载独立。湿度测量范畴:0~100%RH;回差:1~10%RH。
2)回显示界面
当所有参数设立完毕后,在图二按►键选取第六个图标“返回”,按SET 键返回各测温点温度与电量显示界面。
五、 产品订购
顾客依照需求,须在定货单中注明如下事项:
1)产品型号、数量;
2)环境温度传感器安装环境和引线长度。
3)收货单位、邮编、详细地址、收货人及其联系电话;
4)货运方式:邮件、铁路、空运和到站名称。
六、服务保证
始终坚持“技术领先、质量上乘、客户至上、服务一流”宗旨,注重与每一家客户合伙,对售出产品由专人进行跟踪服务。凡在保修期一年内正常使用状况下有损坏者,或维修或更换。超过保修期亦将实行优惠服务。
