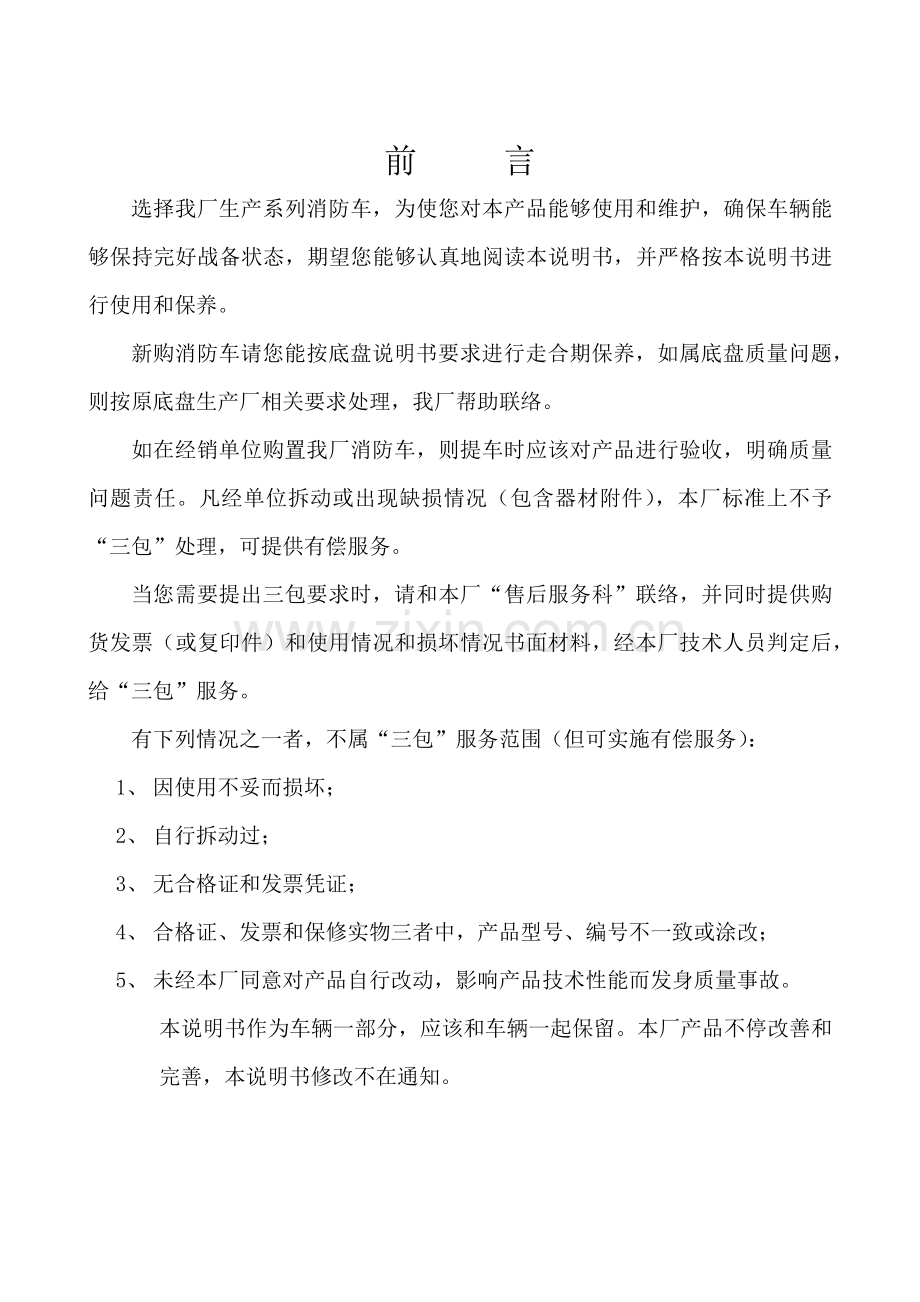

豪沃22T水罐消防车使 用 说 明 书及维护手册销售电话：前 言 选择我厂生产系列消防车，为使您对本产品能够使用和维护，确保车辆能够保持完好战备状态，期望您能够认真地阅读本说明书，并严格按本说明书进行使用和保养。 新购消防车请您能按底盘说明书要求进行走合期保养，如属底盘质量问题，则按原底盘生产厂相关要求处理，我厂帮助联络。 如在经销单位购置我厂消防车，则提车时应该对产品进行验收，明确质量问题责任。凡经单位拆动或出现缺损情况（包含器材附件），本厂标准上不予“三包”处理，可提供有偿服务。 当您需要提出三包要求时，请和本厂“售后服务科”联络，并同时提供购货发票（或复印件）和使用情况和损坏情况书面材料，经本厂技术人员判定后，给“三包”服务。 有下列情况之一者，不属“三包”服务范围（但可实施有偿服务）：1、 因使用不妥而损坏；2、 自行拆动过；3、 无合格证和发票凭证；4、 合格证、发票和保修实物三者中，产品型号、编号不一致或涂改；5、 未经本厂同意对产品自行改动，影响产品技术性能而发身质量事故。本说明书作为车辆一部分，应该和车辆一起保留。本厂产品不停改善和完善，本说明书修改不在通知。 目 录序言一、 概述-1二、 关键规格性能参数-1三、 总成型式及结构-4四、 消防泵操作方法-6五、 容罐注水、水泵吸水和出水-7六、 其它消防装置使用介绍-8七、 使用消防车注意事项-10八、 维护和保养-10九、 水泵系统常见故障排除-14十、 器材附件和专用工具表-15 一、 概述用途及组成采取中国重汽集团济南卡车股份生产ZZ5437V4667D1型(ID：2344034)载货汽车二类底盘改装FBG5410GXFSG220型泡沫消防车,装配了上海茸申消防器材生产CB10/100-RS型消防泵和成全部威斯特消防机械生产PS80W水炮，水罐载液量为2kg,乘员数为2人。装备了宝鸡市凌云机电设备制造生产CJB-100-C24型车用电子报警器(检验编号：公交检委第1310号) ,检验单位：国家道路交通安全产品质量监督检验中心 公安部交通安全产品质量监督检测中心；宝鸡市凌云机电设备制造生产TBD-XF-160A型警灯(检验编号：公交检委第1650号),检验单位：国家道路交通安全产品质量监督检验中心 公安部交通安全产品质量监督检测中心。相关底盘部分使用方法和操作说明请参阅原车使用说明书，本说明书关键对改装部分使用操作、维护、保养等进行必需说明。本车关键用于A类B类火灾。是中国各消防部队和企业消防部队首选优良装备。本车由乘员室、器材箱、容罐、泵房、消防泵、取力器、进、出水管路、消防炮等组成。关键规格性能参数基础参数型 号FBG5410GXFSG220尺寸参数外形（长宽高）mm1176025003760前悬 (mm)1500后悬 (mm)2370靠近角 （）16离去角 （）12质量参数最大总质量（kg）40600前轴 （kg）8400/7300后桥 （kg）24900整备质量 （kg）18450前轴 （kg）4450/3800后桥 (kg)10200容罐容量 （L）水容量2乘员（含驾驶员）人2发动机型 号D12.46-40最大扭矩 额定功率 339 注：1整车高度为装炮时高度；2对本表中所列参数本厂保留修改权消防车基础参数表消防泵型号CB10/100-RS额定低压时流量 （L/S）100额定低压时出水口压力 （Mpa）1.0引水装置引水时间 （S）30最大吸深 （m）7最大真空度 （kPa）851min真空度下降值 （kpa）0消防炮型号PS80W工作压力 (Mpa)1.0流量 （L/S）水：80额定步骤 （M）水：78注：对本表中所列参数本厂保留修改权。二、 总成型式、结构关键结构1.驾驶室 2.容罐 3.器材箱 4.泵房 5.泵、管路 6.消防炮 7.附加传动系8.附加操纵系 9.附加冷却系 10.附加点器系 11.附加仪表系 12.器材1. 驾（乘）员室该系列车设有驾驶室。驾驶室乘员2人驾驶室内装有集中控制仪表盒，仪表台下方装有多功效电子警报器，车顶装有枕式警。仪表盒放置于正副驾驶员之间。2. 容罐容罐为平行六面体箱式容罐，采取副梁形式和车架连接。容罐顶部装有些人孔口、溢水管、注水管、液位器口、吊环及安全护栏，护栏上层装有自救喷头等；罐底设有积存口、排污口；前封板开有出水口、注水口；罐内设纵、横荡板。3. 器材箱器材箱为独立结构，两侧及后面均可装取器材，器材箱左右后三侧安装优质帘式门。4. 泵房该系列车泵房设计在整车驾驶室后面，整个泵房为全金属结构，泵房内安装有消防泵、引水泵、进、出水、注水管路、中压卷盘和部分器材。泵房前端设有供消防员上下人梯。5. 泵、管路消防泵为中置一体化单级泵。该泵含有耐腐蚀、结构紧凑、操作简练、维修方便等特点。6. 消防炮水罐车配置消防水炮，泡沫车配置泡沫水两用炮。可实现电动和手动两种控制方法。7. 附加传动系附加传动系由取力器、泵传动轴及传动轴垫块等组成。取力器为夹心式全功率输出、齿轮传动、水冷却、气动控制。夹装于离合器和变速器之间。取力器将发动机功率和扭矩经过泵传动递加给消防泵。泵传动轴型号NJ10318. 附加操纵系附加操纵系关键有：取力操纵杆；消防泵阀门操纵杆；电器控制、按钮。9. 附加冷却系附加冷却系关键对底盘发动机、取力器及水泵采取强制性水冷却。可有效地控制消防车因长时间连续工作时相关设备温升，延长设备使用寿命。10. 附加电器系附加电器系关键由以下多个部分组成：（1） 警灯、警报器；（2） 引水泵气动电磁阀开关，水泵测速器、电子液位器；（3） 火场照明灯、泵房灯、器材箱灯等；（4） 侧照明灯11. 附加仪表系附加仪表系关键有以下几部分组成：（1） 真空压力表：用来指示泵内真空度；（2） 压力表：用来指示泵出水压力；（2.5级）（3） 转速表：用来指示泵转动轴转速（2.5级）；（4） 液位指示器：由一组发光极管指示容罐内液位高低（5） 多种气动控制开关12. 器材器材配置关键分为灭火类、救生类和抢险类等。具体配置见器材配置表。四、消防泵操作方法为了快速完成灭火任务，则必需正确熟练地掌握消防泵操作方法。CB10/100-RS型消防泵操作方法操作前准备工作a.水环真空泵小水箱，应注满常温清水，冬季应配置特级防冻防锈液，牌号 6280K，直接加入引水小水箱，无需加入水，有效防冻温度零下360C，其组成成份：（1）乙二醇 8090%；（2）氢氧化钾 3%；（3）有机酸 310%；（4）水 3%。b.检验轴承箱内润滑油位。如不足应予补充。c.检验全部放余水旋塞（螺塞）是否关闭。d.拧紧进水管，进水管闷盖，关闭中低压切换球阀。当消防车使用水箱内水时，可将蝶阀手柄向消防泵轴向推进，使销从销孔中拨出，将手柄拉至水平位置，将蝶阀打开，水从水箱内流入泵中。 当使用消火栓中水时，将吸水管和消火栓相连，则水从消火栓内流入泵中。当使用池塘中水时，将吸水管放入水中，将控制手柄14拉下，则需要使用水环真空泵引水入泵。出水后将控制手柄再推上。常压离心泵接通传动装置、电磁离合器、使水泵转动，当转速达成2500r/mm时，在45s内水环真空泵在进水管水泵腔内形成真空，将水引入低压叶轮，最终经过出水口将水压出。这时调整转速至额定工况。当出水压力0.10.2Mpa后开关将自动分离，绿灯发亮，停止水环运转后请切断电源开关。五、 罐注水、水泵吸水和出水1. 向容罐内注水可有两种方法：（1） 消火栓注水 a 按驻车步骤停好车辆，取出消防水带、消防栓扳手； b 用水带将本车外注水口和消火栓连接好； c 用消火栓扳手打开消火栓阀门，直至容罐注满。（2） 河道、池塘注水A 按驻车步骤停好车辆，取出吸水管、滤水器、吸水管扳手；B 将吸水管安装在消防泵进水口上，并连至适宜长度，吸水管末端安装好滤水器，沉入河道或池塘水面下0.5m左右。注意： 1. 不得将吸水管弯曲过分；2. 滤水器不得高于泵进水口；3. 滤水器不得触及水底，和吸入杂物；4. 各接口处不漏气，不然将造成真空泄露而不能引水。C 关闭全部阀门（除真空表、压力表旋塞），将变速器置于空挡，开启发动机、踩下离合器、操作纵取力器开关使取力器啮合、缓松离合器至消防泵旋转。D 操纵引水器手柄（或开关）、同时调整手油门使泵转速（见消防基础参数表）略低于额定转速，观察真空表读数在（50-80kPa）之间，水引上后将引水器手柄（或开关）复位、低压出口压力达0.5Mpa时。打开注水阀门。直至容罐注满。2. 给水泵供水吸水时可视水源起源情况，共有三种方法：1. 容罐供水2. 消火栓供水3. 河道、池塘引水（1）容罐供水时引水操作 打开容罐至水泵管路阀门，开启消防泵，同时调整手油门使泵转速至额定转速，压力表指示达0.8-1.0kPa时，打开出水口阀门，再合适调整手油门至需要压力。 （2）栓供水时操作：a 按驻车步骤停好车，取出水带、集水器、消火栓扳手；b 用水带和集水器将消防泵进水口和消火栓连接好；c 用消火栓扳手打开消火栓阀门，至消火栓水流入泵内，按容罐供水时程序操作即可。 （3）河道、池塘引水操作按“向容罐内注水”a-c程序操作。3. 出水出水时首先按驻车要求将车停稳，按需要接好水带、水枪，瞄准火源、操纵离合器、取力器，使泵旋转。打开真空表、压力表、冷却系旋塞阀，同时观察各仪表指示，合适调整整手油门，待压力表指示0.8-1.0kPa时，打开出水口阀门，再合适调整手油门至需要压力。六、 其它消防装置使用介绍1. 消防炮操作 首先按供水、出水操作程序至泵内水有一定压力，将炮瞄准火场并调整好角度，打开炮下面阀门即可。使用时，还可依据具体情况需要。经过调整炮口手柄来实现喷出水柱、开花、水雾等。2. 警报器使用本系列车警报器均为多功效电子报警器，使用时，首先打开电源总开关，再打开警报器电源开关，然后依据需要选择打开对应开关即可，见警报器说明书中图。假如您购置是泡沫消防车，则还需对泡沫系统使用进行详尽正确了解，方便在今工作中能熟练操作。七、 使用消防车注意事项1. 在使用泡沫百分比混合器喷射时，水泵不能吸入消火栓压力水。2. 取力器在啮合或脱离时应注意离合器是否根本分离，发动机转速很低，方便顺利啮合或脱离，避免折断拨叉等故障发生。3. 消防泵无水空转时间不许可超出3分钟并严禁无水高速运转。4. 在使用过程中，关闭全部出水口阀门前，必需先降低消防泵转速，不许可消防泵超出额定压力长时间运转。5. 引水完成后，必需将引水手柄复位。6. 取力器工作时会产生一定热量，所以在夏季或工作时间超出10分钟时，则必需打开冷却水旋塞阀，让取力器齿轮油降温，不然将会发生故障，工作完成则必需放净余水。7. 消防泵在灭火过程中，可能会使用含有腐蚀性水源，所以使用后必需用清水冲洗洁净并放净余水，尤其在冬季环境温度在摄氏0摄氏度以下时，如不立即放净余水，则有冻裂消防泵而发生重大事故危险。八、 维护和保养 底盘部分请遵照底盘使用手册中相关章节进行保养。 1.乘员室 要常常检验警灯、警报器和各类电器、开关、保险等是否完好、齐全，保险丝规格是否符合要求，各类开关是否灵活有效，不然应对其进行维修、保养或更换。2.容罐 容罐因为终年处于满载灭火剂状态，灭火剂浸泡对容罐有一定腐蚀，所以，应常常或定时对容罐进行检验，一旦发觉有锈蚀现象，应立即采取有效防腐处理方法，预防锈蚀点扩大。常见处理方法是将锈蚀部位清理洁净，经充足干燥后，涂复环氧树脂漆。 其它和容罐相关各阀门、管路也应定时检验，发觉问题立即处理。3.器材箱要常常检验器材箱内是否有积水，帘子式门启闭是否灵活，有没有变形或损坏，门边滑槽内是否缺油，必需时加注润滑脂。器材是否齐全、干燥、完好，各接口密封橡胶圈是否齐全、有没有损坏，必需时补充或更换。检验各器材固定是否牢靠。4.泵房泵房内设施是否齐全、完好，是否有积水、油污，如有则应清理洁净，同时应检验积水和油污是否是由消防系统泄漏造成，方便及早发觉问题，便于修复。5.取力器、传动轴检验取力器油位和油质是否正常，必需时给予补充或更换；取力器运转是否正常，有没有异常响动，挂档和分离是否顺当，有没有阻滞或自动脱档现象，必需时对其进行拆检和维修；泵传动轴有没有异常响声，检验各紧固件是否有松动或缺损现象；各十字节和花键轴等转动、滑动部位加注润滑脂（黄油）。6.消防泵消防泵是消防车心脏部分，消防泵维护保养直接影响到消防灭火作战效果，所以要求在每日检验时能够立即发觉问题，排除故障。相关维护保养内容关键有以下多个方面：1水泵在使用过程中，水泵累计运转36h，用黄油枪加锂基润滑脂一次。打开黄油嘴开关，每次不宜过多，然后关闭黄油嘴开关。2水泵使用完成后，打开泵上全部放余水开关、螺塞放掉泵内余水，余水放完后，关闭全部开关、螺塞，以利下次使用。3在水泵使用过海水，过于污浊水，有腐蚀性水流，和泡沫混合液后，应用清水运转10min以上，清洗掉泵内残液,然后按第二条实施。4水泵严禁长时间无水空转。（1min）5轴承箱和水环真空泵内润滑油，新泵使用30天后，调换润滑油，润滑油为GB111211995 2288E汽机油，以后第三个月调换一次。6定时检验轴承箱、水环真空泵体内润滑情况，如低于油面应以补充至要求油位。7严寒天气时注意事项：愈加好保护中低压消防车泵不被冻坏，用过后必需将泵内水全部放洁净，将泵壳底部放水开关打开，放净后关闭。.消防炮及其管路每次使用后，全部需要对消防炮及其管路进行检验，关键检验各紧固件、接口、转动部位，发觉问题立即处理。并常常或定时对各转动部位加注润滑脂。.附加电器、仪表警灯、警报器系统、器材箱灯、泵房灯、电磁阀、液位指示器和数字式转速表及各仪表、开关等是否能正常工作，如有故障则应立即排除，以免影响使用；各部分电器线路保险丝规格是否符合要求要求，有没有加大规格或有铜丝替换情况，如有则应查明原因排除。每日检验为了确保消防车能一直保持良好战备情况，要求驾驶员和操作人员天天认真检验车辆完好情况，方便立即发觉隐患，排除故障。1. 底盘部分请遵照底盘使用手册相关章节检验；2.检验消防泵、取力器、引水泵、传动轴有没有异常响声，各转动部位润滑是否正常，有没有松动或磨损；3.多种器材接口内密封情况是否良好；4.取力器、活塞引水泵及齿轮箱内油情况是否正常，有没有变质和缺乏。各部位有没有渗漏现象；5.检验水泵齿箱冷却水管是否通畅，有没有堵塞现象，引水用小水箱内水位是否正常，有没有渗漏现象；6.炮各转动部位是否灵活，润滑是否正常，有没有渗漏现象；7.检验整理各类器材及附件，保持清洁、干燥、完好。九、 水泵系统常见故障排除故障现象可能故障原因排除故障方法1泵不能开启或开启后熄火1杂质进入水泵2叶轮卡住1清理泵内杂质2更换叶轮或被卡物2泵引不进水1电磁离合器没有通电2吸水胶管连接处渗漏3小水箱无水4放水开关未关好1接通电源2拧紧吸水管头或调换密封圈3小水箱加满清水4关闭放水开关3出水压力不高，真空度大1进水管路有堵塞2泵内或叶轮内有异物堵塞1排除清洁进水管路2检验原因，排除异物4水泵运转有异响，喷射水流不稳定1供水量不足，叶轮松动2泵内或叶轮内有异物3水罐水位太低4进水软管漏气5进水滤网被污物堵住1供给足够水量，叶轮拧紧固定螺母2清除异物3向水罐内注水4更换进水软管5清洁滤网5水环真空泵不工作1脱离装置被卡住或电源不通1检验脱离装置或电源6出水压力不高，发动机转速很高1流量过大1降低流量7水泵中止出水或跌水1滤水器露出水面或吸水管接头松动进入空气2冷却循环系统接头等渗漏1重新安放滤水器或重新接好吸水胶管2检验冷却循环系统等
